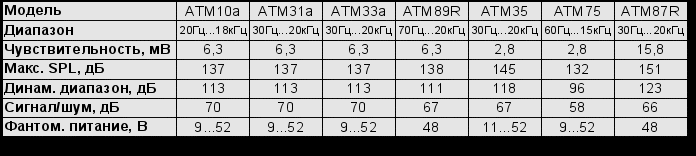

АТМ87R - микрофон граничного слоя (PZM). Он идеален для случаев, когда микрофон должен быть незаметным, или тогда, когда требуется микрофон с высокой перегрузочной способностью. Его даже можно положить в большой барабан или в рояль!

Динамические микрофоны представлены семью моделями: инструментальные - АТМ23НЕ, АТМ25 и вокальные - АТМ27НЕ, АТМ41НЕ, АТМ61НЕ, АТМ63НЕ. Индекс "НЕ" означает, что в этих микрофонах применен неодимовый магнит и катушка чрезвычайно малого веса, что дает более высокое выходное напряжение. АТМ23НЕ и АТМ25 идеально подходят для подзвучки инструментов с высоким уровнем звукового давления - барабанов, электрогитар, басов. Вокальные микрофоны также имеют ряд конструктивных достоинств: диафрагму с двойным куполом и двойную изоляцию подвижного элемента (АТМ27НЕ, АТМ29НЕ), плавающая диафрагма (АТМ41НЕ, АТМ61НЕ).

Динамические микрофоны представлены семью моделями: инструментальные - АТМ23НЕ, АТМ25 и вокальные - АТМ27НЕ, АТМ41НЕ, АТМ61НЕ, АТМ63НЕ. Индекс "НЕ" означает, что в этих микрофонах применен неодимовый магнит и катушка чрезвычайно малого веса, что дает более высокое выходное напряжение. АТМ23НЕ и АТМ25 идеально подходят для подзвучки инструментов с высоким уровнем звукового давления - барабанов, электрогитар, басов. Вокальные микрофоны также имеют ряд конструктивных достоинств: диафрагму с двойным куполом и двойную и

золяцию подвижного элемента (АТМ27НЕ, АТМ29НЕ), плавающая диафрагма (АТМ41НЕ, АТМ61НЕ).

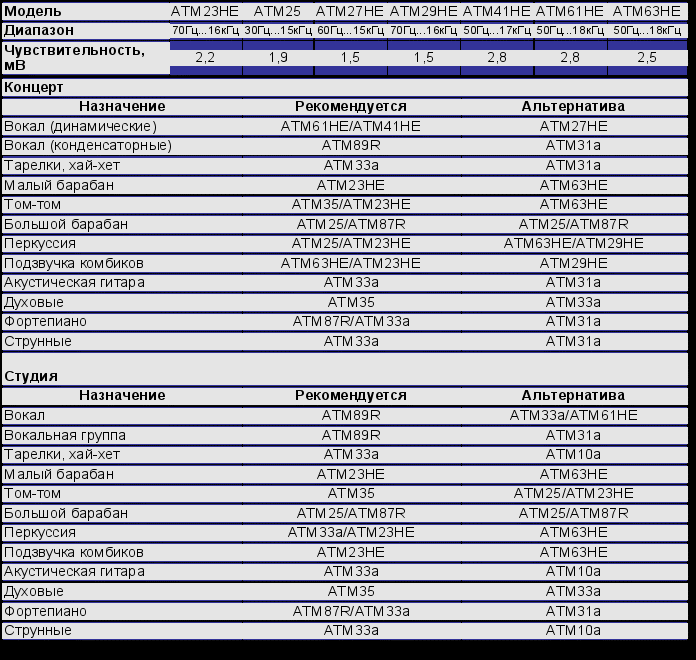

Предлагаемые фирмой рекомендации по применению микрофонов серии Artist.

Фирма выпускает более доступную по цене серию PRO, аналогичную по целям и задачам серии Artist: PRO27HE - вокал, PRO25- барабаны всех типов, PRO37R - тарелки и духовые, PRO35X - том-томы.

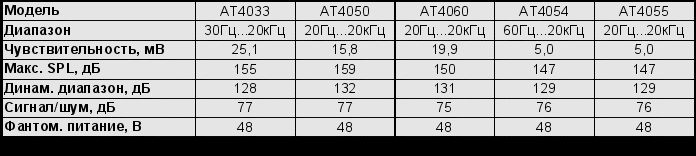

Что касается студийных микрофонов, то большую популярность, особенно в последнее время, приобрели микрофоны серии 40. Расскажем о наиболее известных моделях.

Микрофон АТ4033а относится к нижней ценовой категории. В нем используется диафрагма с золотым напылением, внутри имеется защита диафрагмы от "задувания", улучшающая соотношение сигнал/шум. Все это, в сочетании с малошумящей бестрансформаторной электроникой, делает микрофон пригодным даже для строгих условий цифровой записи.

Очень популярен микрофон АТ4050. В нем также установлена диафрагма с золотым напылением, представляющая собой двусторонний конденсаторный элемент. Причем диафрагма имеет специальную конфигурацию и искусственно состарена, чтобы обеспечить стабильные характеристики на протяжении ряда лет. Таким образом, конструкция обеспечивает точную передачу звука при самых высоких уровнях звукового давления. Отличительной чертой этого микрофона является то, что он имеет три переключаемые характеристики направленности: кардиоидную, ненаправленную и "восьмерку".

И, наконец, вершина всей серии, микрофон, сочетающий в себе все достоинства микрофонов 40-й серии с традиционной ламповой технологией. Это АТ 4060. Он имеет низкий уровень шума и высокий уровень звукового давления, и пригоден для всех видов студийной работы. Лампы для каждого микрофона подбираются вручную, подвергаются искусственному старению и индивидуально тестируются. Большая двойная диафрагма с золотым напылением (диаметр 21,3 мм) дает расширенный частотный диапазон.

Д

ля желающих получить на сцене студийное качество выпущены микрофоны АТ4054 и АТ4055. Они имеют ту же конструкцию и характеристики, что АТ4050, а внешне выполнены как обычные динамические микрофоны с укрепленной стальной сеткой, дополнительным внутренним поролоновым экраном и капсюлем из нержавеющей стали для жестких гастрольных условий. Это, наверное, лучшие на сегодня вокальные конденсаторные микрофоны для сцены. Кстати сказать, все выступления рок-звезд и ведущих на прошлогоднем вручении призов MTV прошли с этими микрофонами.

В этой серии, помимо вышеперечисленных, выпускается еще целый ряд микрофонов.

Осенью прошлого года вышли еще два микрофона: АТ4035 и АТ4047.

АТ4035 схож по характеристикам с АТ4033, в нем применен слегка улучшенный предусилитель и для любителей классического стиля он выпущен в серебристом корпусе.

АТ4047 имеет увеличенную диафрагму, аналогичную АТ4060, трансформаторный выход и специально настроенный, искусственно состаренный чувствительный элемент.

Краткие технические характеристики АТ4047: диапазон частот 20 Гц…18 кГц, чувствительность 17,7 мВ, максимальный уровень SPL 149 дБ, динамический диапазон 140 дБ, соотношение сигнал-шум 85 дБ, фантомное питание 48 В.

И

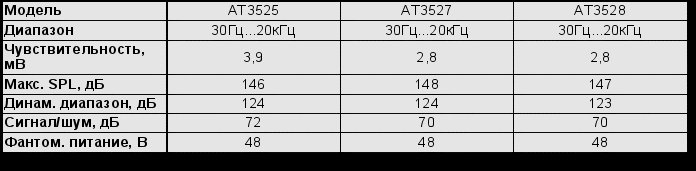

з соображений экономии можно использовать в студии микрофоны 30-й серии. В качестве чувствительного элемента в них применен предварительно поляризованный конденсаторный элемент, благодаря которому микрофоны обладают отличной отдачей, расширенной по частоте. Все они имеют переключаемый фильтр нижних частот.

И коротко - о специальных микрофонах. Audio-Technica выпускает микрофоны-"пушки" для работы с видеокамерами, различные типы микрофонов для конференций, петличные и плоские микрофоны для разного применения.

Микрофоны фирмы Audix.

Исторически сложилось мнение, что самые лучшие и самые дорогие микрофоны - те, что предназначены для звукозаписывающих студий. Единственная задача студийных микрофонов - наиболее реалистично и аккуратно передать звуковой сигнал. В результате чувствительность этих микрофонов обычно высока, но, вместе с тем, они очень хрупкие, поскольку созданы для работы в спокойной студийной обстановке.

Для микрофонов, используемых в живых концертах, помимо точности и чувствительности, должны быть приняты во внимание и иные факторы. Для такого микрофона требуется отсечение фонового шума и подавление положительной обратной связи. Также он должен передавать без искажений чрезмерные уровни звукового давления, быть приспособленным к работе в суровых условиях и иметь защиту от падений и механических воздействий.

Американская компания Audix известна во всем мире своими разработками в области производства высококачественного оборудования для профессионального применения. Четкая классификация по областям применения - одна из особенностей микрофонов семейства Audix. Представители различных направлений и стилей в музыке выбирают для себя микрофоны этой фирмы.

Серия D.

D-1 Натуральная передача атак и артикуляции делает микрофоны этой серии удобными для работы с малыми барабанами, тарелками, хай-хетами, флейтами и другими инструментами, требующими точного воспроизведения.

D-2 Наилучшее использование этого микрофона - при работе с инструментами, требующими одновременно ощущение удара и теплоты в звучании. Подходит для том-томов, бонгов, конг и большого барабана. Удачно передает звучание саксофонов и деревянных духовых инструментов.

D-3 Этот микрофон с тонкой настройкой усиления и низким уровнем шумов сконструирован для ударных. Он легко справляется с экстремальной динамикой, не окрашивая и не искажая звук. Также подходит для электрогитары и трубы.

Все микрофоны серии D - динамические с гиперкардиоидной диаграммой направленности. Частотный диапазон 38 Гц…21 кГц. Сопротивление 250 Ом, а в модели D-3 150 Ом. Максимум SPL для всех моделей - 144 дБ.

Серия 300.

Эта серия динамических кардиоидных микрофонов популярна среди вокалистов, выступающих в небольших залах и клубах.

300xb Модель для концертного исполнения, придающая звучанию богатство и теплоту. Частотный диапазон - от 50 Гц до 18 кГц. Сопротивление 250 Ом. Максимум SPL - 140 дБ.

CD-11 Pure Professional Применяется в различных вокальных стилях. Динамический микрофон с кардиоидной направленностью. Частотный диапазон - от 50 Гц до 16 кГц. Сопротивление 600 Ом. Максимум SPL - 128 дБ.

Серия OM.

Р

азработка вокальных динамических микрофонов серии ОМ началась в 1986 году. С тех пор продолжается их постоянное улучшение, технологическое усовершенствование. Эта серия вокальных микрофонов была создана исключительно для концертного исполнения и объединила в себе такие характеристики, как высокий уровень усиления и высокий порог обратной связи. Основное применение микрофонов этой серии - гастрольные туры, "живые" концерты, в которых необходимо озвучивать вокалистов в непосредственной близости от мониторных линий. При этом не должно возникать проблем с обратной связью, а работа микрофонов должна в полной мере соответствовать требованиям надежности, выразительности звучания вокальных партий, недопустимости каких-либо видов искажений. Успешное решение этих задач без каких-либо компромиссов - настоящая заслуга разработчиков микрофонов Audix.

Все микрофоны серии ОМ - динамические с гиперкардиоидной диаграммой направленности. Частотный диапазон – от 38 Гц до 21 кГц.

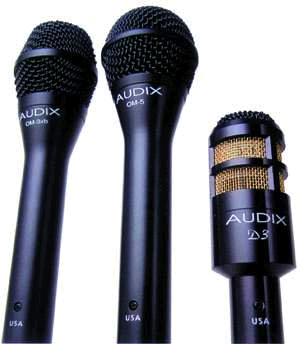

OM-7 Микрофон ОМ-7 естественно и неискаженно передает звук даже в наиболее критических концертных условиях. Его используют многие ведущие исполнители ("Red Hot Chili Peppers", Эл Джеро, Аланис Морисетте, "Deep Purple", Ленни Кравитц). Эти микрофоны часто выбирают для гастрольных концертов, они имеют чистое натуральное звучание и не придают дополнительной окраски звуку. Этот микрофон способен обеспечить большой запас по усилению до возникновения обратной связи. Основные характеристики: капсюль VLM тип С, гиперкардиоида, ультра линейная АЧХ, 45 Гц…19 кГц, 78/144 дБ SPL, 150 Ом.

OM-3xb Выполненный, как и другие микрофоны серии ОМ, по VLM-технологии, бестрансформаторный микрофон с высоким выходным уровнем OM-3xb дает естественный неискаженный звук, благодаря чему он может подойти для самых различных вокальных стилей. По результатам тестирования микрофонов популярных марок, проведенного авторитетным изданием "Professional Sound", OM-3xb был признан одним из лучших и попал в категорию "наиболее предпочтительных". Основные характеристики: капсюль VLM тип В, гиперкардиоида, 38 Гц…21 кГц, 71,5/144 дБ SPL, 250 Ом.

ОМ-5 Создание этого микрофона было вызвано дефицитом вокальных микрофонов с высоким выходным уровнем, сохраняющих при этом натуральный звук без искажений. Высокий уровень усиления был достигнут не за счет потери качества звучания, и акустический комфорт при этом не был нарушен. Сопротивление ОМ-5 - 200 Ом.

Серия СХ

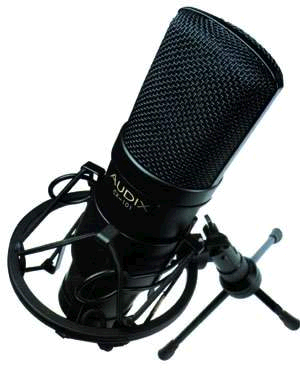

CX 101

Инженеры Audix разработали новые студийные конденсаторные микрофоны СХ для использования в студиях звукозаписи и "живых" концертах, когда необходимо озвучить большое количество исполнителей, как инструменталистов, так и вокалистов.

СХ-101 и СХ-111 Обе модели имеют 1" позолоченную диаграмму, элегантный черный анодированный корпус. В модели СХ-111, в отличие от СХ-101, имеются переключатели ослабления сигнала на 10 дБ и среза низких частот. Микрофоны имеют очень низкий уровень шумов и обладают чистым, теплым, натуральным звучанием. В комплект микрофонов входит кейс и эластичная система подвеса. По мнению известных звукорежиссеров, которые проводили тестирование, можно заключить, что эти модели относятся к микрофонам в ценовой категории порядка тысячи долларов. На самом деле их цена в два раза меньше. Основные характеристики: студийные конденсаторные микрофоны с большой диафрагмой, кардиоида, 20 Гц…20 кГц, 109/135 дБ, 200 Ом, СХ-111 с переключателями ослабления сигнала на 10 дБ и ослабления низких частот.

Микрофоны фирмы Beyerdynamic.

Конденсаторный микрофон MC 834.

Универсальный студийный микрофон, который можно использовать для цифровой записи, записи вокала и бэк-вокала, наложения голоса, записи клавишных, струнных и медных духовых инструментов. Микрофон также подходит для домашней звукозаписи.

Особенности микрофона

- широкая частотная характеристика позволяет получать естественное звучание;

- мембрана большого диаметра имеет золотое напыление;

- высокое отношение сигнал-шум;

- возможность работать при высоких уровнях звукового давления;

- бестрансформаторный выход;

- возможность выбора аттенюатора 10 дБ и 20 дБ;

- возможность выбора одной из трех характеристик в области низких частот;

- эластичная внутренняя подвеска.

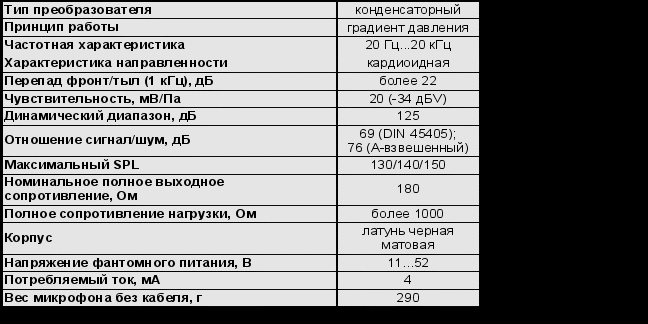

Технические характеристики:

тереофонический микрофон MCE 82.

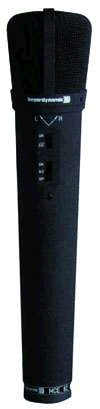

MCE 82

MCE 82 представляет собой стереофонический микрофон для записи по системе X-Y. Он подходит для использования в видеожурналистике и при внестудийной видеосъемке, записи репортажей, создании фильмов, видеозаписей, проведении интервью, а также для записи в бытовых условиях.

Микрофон МСЕ 82 имеет два кардиоидных конденсаторных капсюля, которые установлены под углом ±45? к оси микрофона. Это позволяет получить широкий угол записи и точную локализацию источника звучания.

Микрофон МСЕ 82 имеет равномерную частотную характеристику, позволяющую получать нейтральную запись с высоким качеством звучания.

Благодаря своей компактности и прочному металлическому корпусу МСЕ 82 является идеальным микрофоном для мобильного использования. Эластичная подвеска конденсаторных капсюлей подавляет шумы, возникающие при использовании микрофона. Отключаемый низкочастотный фильтр позволяет исключить шумы, возникающие из-за вибрации и ветра.

Микрофон может работать с любым источником фантомного питания, имеющим напряжение от 12 до 48 В. Если подача фантомного питания невозможна, в качестве источника питания для микрофона может использоваться батарейка 1,5 В. Светодиодный индикатор отражает уровень заряда батарейки.

Технические характеристики:

Динамический радиовещательный Динамический радиовещательный микрофон M 59.

Прочный электродинамический микрофон, в котором используется легкая большая мембрана и магнит, выполненный по технологии Enhanced-Field Magnet, соответствующие требованиям к качеству записи звука и речи, как в студии, так и при внестудийной работе.

Мембрана Macrolon и гиперкардиоидная характеристика направленности приводят к тому, что микрофон имеет быструю переходную характеристику, большой уровень выходного сигнала, высокую чувствительность, обладая при этом отличной характеристикой подавления внеосевого сигнала. Для него характерно точное воспроизведение звука.

Каждый микрофон М 59 имеет сложное внутреннее противоударное крепление, предназначенное для снижения шумов и вибрации. Прочная конструкция микрофона и его не отражающее свет покрытие Nextel обеспечивают защиту от неблагоприятных воздействий внешней среды при внестудийном использовании.

Микрофон М 59 имеет также встроенный фильтр Multistage, разработанный специально для снижения шумов, возникающих при сильном ветре. Дополнительно можно приобрести специальный экран для защиты от ветра WS 59. Экран рекомендуется использовать при работе в эфире или в других случаях, когда говорящий располагается в непосредственной близости от микрофона.

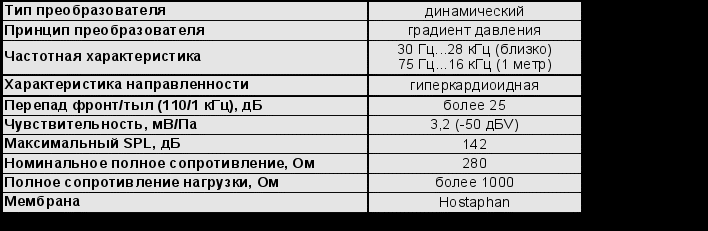

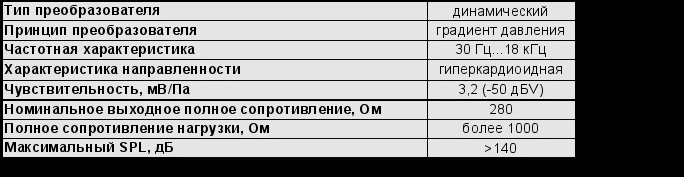

Технические характеристики:

Динамический микрофон TG-X 58.

Микрофон TG-X 58 был разработан для вокала и для воспроизведения звучания инструментов. Его можно держать в руке или установить на стойку. Ручка микрофона имеет мягкое лаковое покрытие. Также микрофон TG-X 58 имеет защитный экран, который позволяет понизить шумы в виде хлопков, возникающих, когда вокалист держит микрофон слишком близко к себе. Переключатель включения/выключения (On/Off) микрофона имеет фиксированное положение, предотвращающее случайное выключение микрофона.

Т

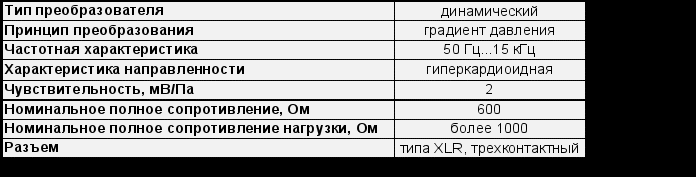

ехнические характеристики:

Динамический микрофон M 8000.

М 8000 представляет собой динамический микрофон, имеющий классический дизайн эры 50-60-х годов. Его могут использовать как вокалисты и артисты, выступающие на сцене, так и дикторы в теле- и радиовещании.

M 8000

Широкий частотный диапазон данного микрофона обеспечивает хорошую разборчивость речи и очень высокий уровень выходного сигнала и высокий уровень усиления до появления микрофонного эффекта. Встроенный эластичный подвес микрофона позволяет полностью исключить появление механических шумов. Включение и выключение микрофона осуществляется бесшумным ползунковым переключателем, что удобно при использовании в радиовещании.

Т

ехнические характеристики:

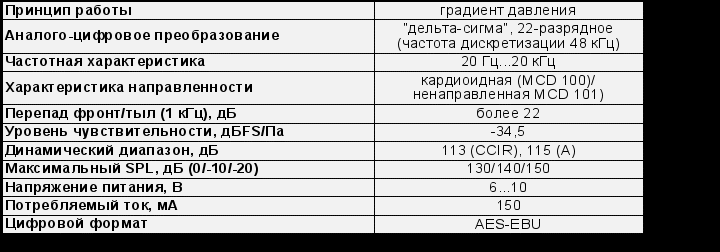

Цифровые конденсаторные микрофоны MCD 100/MCD 101.

Б

лагодаря уникальной технологии размещения аналого-цифрового преобразователя (АЦП) непосредственно за капсюлем микрофона, цифровой микрофон MCD 100 обеспечивает оптимальное преобразование аналогового сигнала в цифровую форму. Благодаря встроенному 22-разрядному преобразователю звучание, воспринимаемое микрофоном, может быть воспроизведено более точно. В результате использования наиболее технологически совершенного АЦП с 22-разрядным разрешением микрофон MCD 100 обладает великолепным динамическим диапазоном и линейной характеристикой. Микрофон имеет стандартный выход AES/EBU, реализованный в виде стандартного трехконтактного разъема XLR. Для обеспечения подачи фантомного питания (6-10 В, 150 мА) и для подключения микрофона к цифровому пульту используется целый ряд отдельных блоков питания (MPD). Для работы в условиях высокого уровня звукового давления (140…150 дБ) используется отдельный аттенюатор (-10/-20 дБ), управляемый с блока DPP. Имеется возможность использования кабеля длиной до 300 метров без какой-либо потери качества.

Микрофон TG-X 80 Tour Group.

T

G-X 80 представляет собой высококачественный гиперкардиоидный вокальный динамический микрофон, предназначенный для придания студийного качества "живым" выступлениям, когда необходим максимально высокий уровень усиления до появления микрофонного эффекта. Так как микрофон может выдерживать высокий уровень звукового давления, это позволяет использовать его близко к музыкальным инструментам или акустическим системам, причем как на сцене, так и в студии.

Микрофоны фирмы BLUE.

Американская компания BLUE расшифровывается как Baltic Latvian Universal Electronics. Сборочное производство действительно находится в Риге, и одним из основателей фирмы и главным разработчиком микрофонов является известный латвийский инженер Мартиньш Сауленспуренс. Качество микрофонов BLUE сочетает лучшие черты европейской и американской техники.

T

he Blueberry.

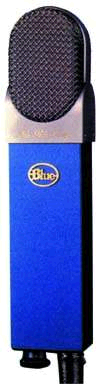

Blueberry

Модель Blueberry состоит из дискретного микрофонного усилителя, тщательно подобранного именно для этой модели, кардиоиды, большой мембраны ручной подборки. Специалисты фирмы рассчитали входной уровень этой модели, ориентируясь на потребности как музыкантов-любителей, так и профессионалов.

Тембр микрофонного капсюля настроен таким образом, что конечный результат напоминает звучание старых микрофонов, и обеспечивает звукоинженера сигналом, в котором отсутствуют низкочастотные резонансы, которые, в свою очередь, могут негативно повлиять на дальнейшую работу с записью.

Все микрофоны фирмы имеют ручную регулировку громкости, и пользователь может приближаться к микрофону настолько, насколько ему будет удобно.

The Mouse.

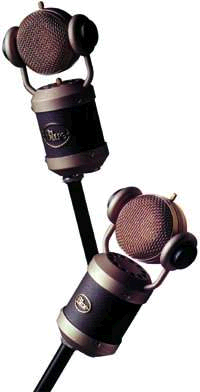

Mouse

Модель серии Mouse уникальна по стилю и исполнению. Микрофонный усилитель состоит из высококачественных компонентов, таких как конденсаторы из полистирола и получившие высокую оценку аудиофилов пленочные металлические резисторы. Выходное соединение XLR - с золотым покрытием, как это и должно быть. Mouse единственная модель, кардиоидный капсюль для которой вручную производится на заводе в Латвии. Сделан он из металла, диаметр - 34мм, и все это дает очень хороший конечный результат. Вращение решетки капсюля позволяет при необходимости регулировать пространственную ориентацию мембраны. Модель фиксируется в двух положениях, что помогает избежать проникновения посторонних инфразвуков, так называемых "рабочих шумов". Mouse допускает уровень до 133 дБ SPL, который кажется приемлемым для большинства пользователей.

The Dragonfly.

В1960 году Мохаммед Али (тогда еще, правда, Кассиус Клей) говорил о себе, что он "порхает, как бабочка, а жалит, как пчела". Следующую модель, Dragonfly (стрекоза) для записи ударных инструментов, это выражение описывает как нельзя лучше. Долгие часы исследований и разработок были отданы тестированию и выбору наиболее подходящих активных и пассивных компонентов. Этот процесс позволил уменьшить уровень шумов и увеличить динамический диапазон. Dragonfly также, как предыдущая модель, оснащен регулировкой положения микрофона.

Dragonfly

В результате мы получаем звук, лишенный ненужной окраски из-за неадекватного подбора электронных компонентов. Микрофонный кабель также не вносит никаких посторонних эффектов в тракте звукопередачи. Только сам микрофон определяет качество звука. Dragonfly содержит один активный капсюль с кардиоидной диаграммой направленности, и к нему подобрана 6-микронная пленка со специальным напылением золота и алюминия. Принцип работы - приемник градиента давления.

The Kiwi.

Этот микрофон приятного зеленого цвета снабжен внутренним акустическим изолятором, надежно защищающим его от посторонних стуков, ударов и вибраций. Сам капсюль еще и подвешен на внутреннем "пауке", и в результате этих мер ни один микрофон не сравнится с Kiwi по степени акустической изоляции от шумов. Kiwi это микрофон с несколькими типами направленности: кардиоида, двусторонняя ("восьмерка"), ненаправленная, а их комбинация дает выбор из девяти вариантов. Комплект капсюлей для каждого экземпляра микрофона составляется вручную после индивидуального подбора и сравнения звучания.

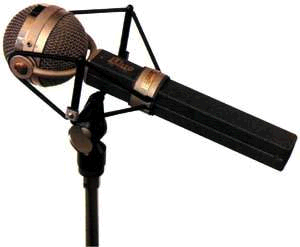

The Cactus.

Компания BLUE постоянно осуществляет контроль за качеством своей продукции и считает это необходимым условием своей работы. Все лучшие разработки дизайна и производства берутся для усовершенствования новых моделей, и на основе изучений последних достижений в этой области компания представила ламповый микрофон Cactus. Звучание от середины и до самого верха отличается мягкостью. Микрофон подходит для записи такого материала, когда необходимо детализированное и сочное звучание. Усилитель разработан на базе лампы AC701. Детали подбираются вручную путем тщательной сортировки, что дает низкий уровень шумов при работе микрофона.

The Bottle.

Даже в промышленном производстве, однообразном и лишенном каких-либо индивидуальных качеств, специалисты BLUE находят возможности для творчества, привносят яркие краски и необычные формы в профессиональную сферу строгих форм и серо-черной цветовой гаммы. Одним из таких новшеств является микрофон Bottle.

Снабженный восемью различными капсюлями, он является не просто микрофоном, а целой микрофонной системой. Капсюли могут быть заменены для получения различных тембров, направленности и звуковых характеристик, и все это заменяется при включенном микрофоне. Все это сокращает необходимость покупки большого количества различных микрофонов, а замена капсюлей происходит мгновенно. Конструкция усилителя основана на точном подборе компонентов, и следствием этого является очень низкий уровень шумов. Восемь сменных микрофонных головок, прилагаемых к одному микрофону, дают возможность творческого поиска необходимого звука, так как каждая из них имеет свою частотную характеристику и характеристику направленности. Краткое описание каждой из них:

B7: кардиоидный микрофонный капсюль с большой диафрагмой, напоминает звучание старых микрофонов;

B6: кардиоидный микрофонный капсюль с большой диафрагмой, с подъемом низких и высоких частот;

B5: ненаправленный микрофонный капсюль с большой диафрагмой, с подъемом в области средних и понижением в области высоких частот;

B4: ненаправленный микрофонный капсюль с малой диафрагмой;

B3: кардиоидный микрофонный капсюль с диафрагмой средних размеров, мягкая середина, сохраняющая прозрачность даже при наслоении других голосов;

B2: микрофонный капсюль с большой диафрагмой, двусторонненаправленный, звучание напоминает старые ленточные микрофоны;

B1: маленькая кардиоида, захватывает звук инструмента с большой точностью, великолепный результат и реальные тембры;

B0: кардиоидный микрофонный капсюль с большой диафрагмой, по звуку похож на B6, но с "искрящимся" верхом и ощущением "воздушности".

Модель	Blueberry	Mouse	Dragonfy	Kiwi	Cactus	Bottle
Принцип	приемник градиента давления
Направленность	кардиоида	кардиоида	кардиоида	мульти	мульти	кардиоида
Диапазон			20 Гц... 20 кГц
Чувствительность, мВ/Па	20	21	21	19	18	20
Сопротивление, Ом	150	150	50	150	150	200
Нагрузка, Ом	не меньше 1 кОм
С/Ш, дБ, CCIR	75	76	76	76	71	76
С/Ш, дБ, DIN	86	87	87	87	82	87
Уровень шума, дБ	8	7	7	8	10	7,5
Макс. SPL, дБ
Динамический диапазон предусилителя, дБ	75	76	76	75	77	78
