Радиосистемы серии SC.

SC-серия радиосистем фирмы Shure - это полнофункциональные комплекты, каждый из которых может работать на 8 различных частотах, имеет цифровое управление частотой и позволяет объединять до 12 систем в одной инсталляции. Системы укомплектованы приемниками SC4 и передатчиками SC1 (портативный) или SC2 (ручной в форме микрофонного корпуса), имеют радиус уверенного приема 182,2 м и оснащены встроенной схемой "пилот" (при выключении передатчика или его нахождении вне зоны действия приемника, приемник "закрывается", отсекая все посторонние эфирные шумы). Передатчики SC1 и SC2 имеют 5-сегментный индикатор заряда батарей, комбинированный выключатель питания и заглушения сигнала, переключатель выбора частоты, регулятор громкости аудиосигнала и отсек для батареек. Полурэковый (можно устанавливать по 2 системы в одном рэковом объеме высотой 1U) передатчик SC4 оснащен удобным управлением и многофункциональной индикацией.

Модель ESC14 предназначена для инструменталистов (гитаристов) и укомплектована передатчиком SC1, приемником SC4 и инструментальным кабелем WA302. Вокальные системы ESC24/58, ESC24/87, ESC24/Beta58 и ESC24/Beta87 состоят из передатчиков SC2, приемников SC4 и соответствующих микрофонных капсюлей (SM58, SM87, Beta58 и Beta87). Вокальная система ESC14/16 комплектуется передатчиком SC1, приемником SC4 и головным микрофоном WCM16. В рамках серии выпускается активный cплиттер на 4 системы/антенны Shure WA405 и пассивный cплиттер на 2 системы/антенны Shure WA470.

Радиосистемы серии ВP .

Радиосистемы ВP-серии работают в диапазоне несущих радиочастот от 169 до 216 МГц. Эта серия популярна на телевидении и состоит из трех радиосистем: EВPX (портативная радиосистема для работы с камерой), EВPL93 (портативная радиосистема для работы с камерой, укомплектованная петличным микрофоном SM93) и EВPH58 (портативная радиосистема для работы с камерой, укомплектованная микрофоном WL93).

Радиосистемы серии UHF.

Радиосистемы UHF - это профессиональная многофункциональная аппаратура, основой которой является технология Мarcad, постоянно отслеживающая сигналы двух независимых радиосекций приемника и комбинирующая их в один сигнал, что обеспечивает повышенную чувствительность, уверенный прием и надежную защиту от выпадения сигнала. Встроенный контур подавления шумов исключает большинство раздражающих шумовых всплесков. Схема автоматического заглушения сигнала предотвращает проникновение нежелательных шумов и устраняет щелчки при включении/выключении передатчика.

Все приемники и передатчики серии UHF могут быть настроены на любую из 233 рабочих частот в диапазоне 782 - 810 МГц. Имеется функция блокировки настроек и питания, эффективно защищающая систему от несанкционированного доступа или небрежности.

Жидкокристаллический дисплей, которым снабжены и приемники и передатчики, упрощает настройку звукового тракта. На дисплее передатчика отображаются частотная группа, канал и состояние блокировки питания. На дисплее приемника, кроме того, показаны рабочая частота, имя исполнителя, уровень заглушения помех и состояние блокировки установок системы. В дополнение к перечисленной информации дисплеи передатчиков и приемников отображают уровень заряда батареи передатчика. Каждый приемник оснащен 7-сегментным индикатором уровня звукового сигнала. Два малогабаритных пальчиковых элемента типа 316 обеспечивают непрерывную 12-часовую работу передатчиков.

Приемники UHF-серии выпускаются в двух вариантах: U4S (один приемник в одном корпусе) и U4D (два приемника в одном корпусе). Передатчики серии имеют маркировку U1 (портативный) и U2 (ручной, выполненный в микрофонном корпусе). Дальность уверенного приема в обычных условиях - 152,4 м, а в условиях прямой видимости - 487,6 м. Девиация составляет ±45 кГц, динамический диапазон более 102 дБ, номинальный коэффициент нелинейных искажений при полной девиации - 0,3%, максимальная номинальная мощность радиочастотного тракта 10 мВт, номинальное подавление помех зеркального канала 90 дБ, диапазон регулировки усиления выходного сигнала 40 дБ (U1) и 26 дБ (U2).

Инструментальная система U14S укомплектована приемником U4S и передатчиком U1 с инструментальным входом. Вокально-инструментальная система U124M/ Beta58 состоит из приемника U4D, передатчиков U1 и U2 с капсюлем Beta58. Вокальная система U24S/Beta58 укомплектована приемником U4S и передатчиком U2 с капсюлем Beta58. Вокальная система U24D/Beta58 отличается от U24S/Beta58 наличием приемника U4D и двух передатчиков U2 с капсюлем Beta58.

Радиосистемы серии UC.

Новые UHF радиосистемы Shure UC предназначены для самого широкого ряда профессиональных приложений. Так, их рабочий диапазон UHF позволяет говорить о минимальной интерференции. При этом, если интерференция все-таки возникает, система легко перестраивается на другую несущую частоту (базовая модель может работать более чем со 100 рабочими частотами и 16 операторами).

Система UC позволяет использовать различные микрофонные элементы. Предусмотрены передатчики типа Body-Pack или выполненные в виде традиционного микрофона (SM 58, Beta 58A, Beta 87). Применена фирменная технология Мarcad Diversity (борьба с выпадениями и побочными шумами). При этом приемник имеет встроенный эквалайзер и компактные габариты (полурэк), что особенно ценно в туре.

Расширенная светодиодная индикация приемника позволяет эффективно контролировать состояние прибора (индикаторы Dual RF, Antenna Diversity, дисплей Group/Channel, специальный светодиод разрядки батарей и, конечно же, индикаторы уровня звукового сигнала). Трехсегментный индикатор состояния батарей передатчика позволяет четко отслеживать момент разрядки.

Передатчик имеет потенциометры, регулирующие входную чувствительность (на передатчике Body-Pack установлен 2-позиционный аттенюатор 0/-20 дБ). Включение/отключение питания и mute выведены на одну кнопку.

Shure UC поставляется в полном комплекте, готовом к непосредственной работе. Базовый комплект включает в себя приемник UC4 Мarcad Delivery Receiver, передатчик в виде микрофонного держателя (UC2) или Body-Pack (UC1). Однако пользователь не ограничен базовым набором. Покупателю доступны следующие опции: UA101 (удаленный переключатель аудиомьюта для передатчиков типа Body-Pack, позволяющий "мьютировать" аудио/RF сигнал непосредственно в процессе шоу); UA220 (пассивный антенный сплиттер/комбайнер, позволяющий организовывать работу двух приемников с двумя антеннами или одного передатчика с четырьмя антеннами); UA845 (модуль, комбинирующий до пяти приемников UC4 и позволяющий работать четырем приемникам с двумя антеннами); UA500 (набор удаленного антенного монтажа, включающий в себя установочные скобы и полуволновую принимающую антенну); UA600 (набор для установки антенны приемника).

Диапазон несущих частот новой системы составляет 774 - 862 МГц. Рабочая дальность 152,4 м (минимум, в нормальном режиме) или 487,6 м (в зоне прямой видимости). Реальный рабочий диапазон зависит от свойств помещения. Частотный диапазон системы составляет 45 Гц - 15 кГц, 2 дБ (зависит от используемой микрофонной головки). Диапазон регулировки чувствительности: -6 дБ +34 дБ (UC1); -6 дБ +26 дБ (UB2). Выходная мощность UC1 и UC2 - 50 мВт. Динамический диапазон системы - более 100 дБ. Максимальный уровень выхода приемника составляет +5 дБu (стандартный несбалансированный выход) или +14 дБu (стандартный сбалансированный выход). Радиочастотная чувствительность UC4 -100 дБm на 12 дБ.

Питание UC1 и UC2 осуществляется от щелочной батарейки 9 В (производителем рекомендуется Duracell MN1604), UC4 - от постоянного напряжения 15 В (600 мА). Продолжительность работы передающего устройства на щелочной батарейке Duracell MN1604 составляет 8 часов.

- Размеры:

UC1 - 99,06 x 63,5 x 22,86 мм; UC2/58 - 241,3 x 50,8 мм;

UC2/BETA 58 - 241,3 x 50,8 мм; UC2/87 - 215,9 x 50,8 мм;

UC2/BETA 87 - 215,9 x 50,8 мм; UC4 - 44,5 x 197,4 x 214,3 мм.

- Вес нетто:

UC1 - 73,5 г (без батареи);

UC2/58, UC2/BETA 58 - 311,9 г (без батареи);

UC2/87, UC2/BETA 87 - 198,5 г (без батареи); UC4 - 1,22 кг.

Радиосистемы серии UT

Новые UHF системы UT предоставляют пользователю функциональные возможности, присущие хорошо известным моделям T ВHF. Однако, в отличие от серии TВHF, новые системы используют UHF-формат, то есть работают на минимально "зашумленном" частотном диапазоне, что способствует более чистой передаче звука и ослабляет интерференционные процессы.

Серия UT включает в себя системы четырех различных типов. При этом все комплекты оборудованы эксклюзивными приемниками Мarcad, имеющими специальный контур для объединения сигналов с двух независимых антенн. По сравнению с традиционными одноантенными инсталляциями подобная схема обеспечивает более стабильную и качественную передачу сигнала, сокращая количество "мертвых" зон и существенно расширяя рабочий диапазон.

По заявлению разработчиков, оригинальная токосберегающая технология, применяемая для систем серии UT, продлевает время работы батареек до 12 часов. Два светодиодных индикатора информируют о состоянии системы (включена/выключена) и о разрядке батареи. Мьютирующий переключатель позволяет производить бесшумное включение/выключение. Предусмотрен контур подавления "взрывных" шумов.

Диапазон несущей частоты системы UT составляет 596 - 862 МГц. Количество доступных частот - до 8. Зона устойчивого приема в нормальных условиях - 100 м. Частотный диапазон 35 Гц - 15 кГц, ±3 дБ. Отношение сигнал/шум - 95 дБ.

Проводя аналогию с известной ВHF-серией "Т", отметим: даже названия различных вариантов системы UT будут знакомы пользователям серии T. Перечислим возможные комплектации новой системы.

Комплект Vocal Artist UHF 1: ручной передатчик UT2/58 (работает с микрофоном SM58); приемник UT4 (обеспечивает прием с двух независимых антенн). Комплект Vocal Artist UHF 2: ручной передатчик UT2/31 (работает с микрофоном BG 3.1); приемник UT4 (обеспечивает прием с двух независимых антенн). В рамках Vocal Artist UHF поставляются две модификации микрофонов: стандартный микрофон SM58 и BG 3.1 с неодимовым магнитом. Специальная внутренняя конструкция всех моделей позволяет значительно снизить уровень шумов, возникающих при соприкосновении рук с корпусом микрофона или при вибрации стойки.

Комплект Presentner UHF: поясной передатчик UT1, миниатюрные микрофоны, приемник UT4 (обеспечивает прием с двух независимых антенн). В рамках Presenter UHF предлагаются три модификации микрофонов: низкопрофильный микроминиатюрный WL93 с круговой диаграммой направленности, суперкардиоидный WL184 и кардиоидный WL185.

Комплект Headset UHF: поясной передатчик UT1, головной микрофон WH20TQG (пришедший на смену модели WH10TQG), приемник UT4 (обеспечивает прием с двух независимых антенн). Гибкая конструкция головной гарнитуры позволяет разместить микрофонный датчик в позиции, обеспечивающей максимальную четкость речи.

Комплект Guitarist UHF: поясной передатчик UT1; приемник UT4 (обеспечивает прием с двух независимых антенн). Стабильность тона и хорошая передача сигнала в совокупности с переключателем чувствительности на 20 дБ существенно расширяют круг озвучиваемых с помощью этой системы инструментов: можно снимать сигнал электрогитары, бас-гитары, а также медных и деревянных духовых инструментов (с микрофоном и опциональными устройствами WM98).

Комбинация Vocal Artist/Presenter UHF: ручной передатчик UT2/58 (работает с микрофоном SM58), поясной передатчик UT1, микрофон WL185, приемник UT4 (обеспечивает прием с двух независимых антенн).

В рамках серии доступны следующие аксессуары: рэковая полка URT для одного или двух приемников UT4; нейлоновый чехол WA590.


Некоторые капсюли и микрофоны, применяющиеся в радиосистемах Shure.

Всенаправленный микроминиатюрный петличный микрофон Shure WL93 - хорошее решение для радиосистем, переговорных, телевизионных и радийных комплексов. В ряде применений для петличного микрофона большую роль играет его цвет. Поэтому кроме базовой модели выпускается модель светло-коричневого цвета WL93T.

Всенаправленный петличный микрофон WL183 используется в самых разных применениях. В частности, разработчики компании Shure устанавливают его в популярной радиосистеме LX. Еще две модели конденсаторных петличных микрофонов - WL184 (суперкардиоида) и WL185 (круг).

Персональная стереофоническая мониторная радиосистема "in ear" PSM600 фирмы Shure удобна в "живых" концертах. PSM600 предлагается как в проводной, так и в беспроводной UHF конфигурациях (600 - 900 МГц), причем все компоненты можно приобрести отдельно. Наушники Shure Е1 можно поместить внутрь ушной раковины, используя поролоновые насадки РА750 или трехфланцевые ушные вставки РА755. Появилась новая система PSM700, в которой вместо двух фиксированных частот предлагаются 2 группы по 16 частот или 32 разных канала с возможностью одновременного микширования и оперативного переключения.

Используемый в ряде радиосистем динамический микрофонный капсюль BG3.1 со специальным внутренним противоударным устройством оснащен неодимовым магнитом, повышающим уровень выходного сигнала.

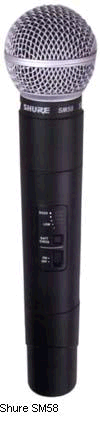

В радиосистемах Shure применяются и капсюли известной серии SM - динамический SM58 (кардиоида, частотный диапазон 50 Гц - 15 кГц, сопротивление 150 Ом, уровень выходного сигнала 75 дБ) и конденсаторный SM87 (суперкардиоида, пологая частотная характеристика, частотный диапазон 50 Гц - 18 кГц).

Капсюли еще одной популярной серии Beta также нашли применение в радиосистемах. Динамический капсюль Beta58A предназначен для вокала, медных духовых и флейты. Частотный диапазон Beta58A 50 Гц - 16 кГц. Характеристика направленности - однонаправленная суперкардиоидная. Сопротивление 150 Ом. Уровень выходного сигнала 71 дБ. Конденсаторный вокальный капсюль Beta87 с пологой частотной характеристикой устойчив к шумам и имеет следующие особенности: частотный диапазон 50 Гц - 18 кГц, характеристика направленности - однонаправленная суперкардиоидная, сопротивление 150 Ом, уровень выходного сигнала 74 дБ.

Головные микрофонные гарнитуры, применяющиеся в радиосистемах Shure.

Головные микрофонные гарнитуры любимы поющими ударниками, клавишниками и гитаристами. Тем более, что на сегодняшний день разнообразие предлагаемых на рынке моделей позволяет подобрать гарнитуру практически на любой вкус. Компанией Shure выпускается множество подобных моделей, среди которых стоит выделить две модификации.

Легкий, малозаметный на исполнителе во время концертных выступлений кардиоидный динамический головной микрофон WH20 оснащен эластичным регулируемым головным креплением и выполнен в комфортном при работе с близко расположенным источником стиле. Гарнитура имеет малый вес и максимально предотвращает возникновение акустической обратной связи. Частотный диапазон WH20 составляет 50 Гц - 15 кГц. Модель WH20TQG укомплектована разъемом типа Tini Q-G для беспроводных систем.

Конденсаторный микрофон WCM16 оснащен головной гарнитурой и используется в качестве микрофона для радиосистем. В частности, моделью WCM16 укомплектованы некоторые модификации радиосистем серий LX и SC. Частотный диапазон WCM16 составляет 50 Гц - 18 кГц.
