1.3.Анализ альтернативных вариантов достижения цели намечаемой деятельности

В соответствии с требованиями нормативных документов, оценка воздействия на окружающую среду проводится на альтернативной основе. На стадии обоснования инвестиций оцениваются технологические альтернативы и различные варианты размещения объекта. Также необходимо рассмотреть вариант отказа от деятельности.

1.3.1.Технологические альтернативы

В рамках Обоснования инвестиций были рассмотрены следующие технологические альтернативы:

Получение бензола из смолы пиролиза в производствах этилена. Производство бензола по данной технологии напрямую зависит от производства этилена, сырья для производства этилена и рынка смолы пиролиза, который является весьма ограниченным. Смолы пиролиза предварительно подвергаются гидрогенизационной обработке для очистки от непредельных и сернистых соединений. Для извлечения ароматических углеводородов из гидрированных бензинов пиролиза применяется экстракция. Наиболее часто применяется экстракция смесью N-метилпирролидона с этиленгликолем. Также в качестве экстрагентов применяют гликоли, сульфолан, диметилсульфоксид и др. растворители.

Получение бензола как побочного продукта производства кокса. Производство бензола тесно связано с конъюнктурой рынка металлов, основная часть которых перерабатывается на 10 имеющихся предприятиях. Для коксохимического бензола необходима более глубокая очистка от ненасыщенных углеводородов, особенно от н-гептана и метилциклогексана. Коксохимический бензол подвергается ректификации трижды: при отборе сероуглеродной фракции, перегонке очищенной фракции БТК – получение бензола «для нитрации» - и окончательном выделении бензола после дополнительной очистки – получение бензола высших марок.

Получение бензола из легких прямогонных фракций нефти и газового конденсата. Фракция 82-105 (120С) перерабатывается на установках каталитического реформинга. В этом случае продуктом каталитического реформинга является фракция с содержанием ароматических соединений на уровне 60-80%, для выделения которых требуется сложная энергоемкая ректификация. Из полученных при этом ароматических соединений бензол составляет не более 10-12%, что требует дальнейшей переработки суммы ароматики в бензол. Производство бензола связано со сложным и энергоемким процессом выделения из этих фракций ароматических соединений.

Получение бензола в составе ароматических соединений, получаемых из газового сырья. В качестве сырья используются углеводороды С₃ -С₄. Водород для процесса гидродеалкилирования производится в процессе ароматизации углеводородов.

В результате проведенного анализа наиболее эффективным и экономически выгодным является способ получения бензола из углеводородов С₃ -С₄.

При данном способе производства необходимо сырье, содержащее углеводороды С₃ -С₄, которые являются основной составной частью ШФЛУ, являющейся побочной фракцией при переработке нефти и попутных газов.

Технология производства бензола из углеводородов С₃ -С₄ предусматривает выпуск следующих сопутствующих продуктов:

• Водород с концентрацией основного вещества 99,5% об. – 5,82 тыс. т/год;

• Топливный газ калорийностью 9800 ккал/нм³ - 46 тыс. т/год;

• Фракция ароматических соединений С₁₀₊ - 6,52 тыс. т/год.


Вся готовая продукция – бензол, водород, топливный газ, кроме относительно небольшого количества фракции ароматических углеводородов С₁₀₊, может быть использована производствами ЗАО «Куйбышевазот». Фракция ароматических соединений может использоваться, как сырье, для производства малосернистого (безсернистого) нафталина на других предприятиях, например на ОАО «Салаватнефтеоргсинтез».

По экологическим и технологическим соображениям был выбран способ получения бензола из углеводородов С₃ -С_4.. Он является наиболее экономически предпочтительным и может быть вписан в структуру производства ЗАО «Куйбышевазот».

1.3.2.Альтернативные варианты места размещения производства

В ходе подготовки предпроектной документации рассмотрено 4 варианта размещения производства бензола с сырьевым складом:

ВАРИАНТ №1. Производство размещается на территории действующего предприятия ЗАО "Куйбышевазот" (Рис.4.).

ВАРИАНТ №2. Производство размещается в восточной части санитарно-защитной зоны (СЗЗ) ЗАО "Куйбышевазот", в районе ст. Химзаводская (Рис.5.).

ВАРИАНТ №3. Производство размещается на 2 площадках. Часть производства (основная технологическая установка, склад ГСМ и объекты общезаводского хозяйства) находится на территории ЗАО "Куйбышевазот" (квадрат И-4). На земельном участке, в районе ст. Химзаводская, предполагается расположить вторую часть производства (склад сжиженных углеводородных газов и факельное хозяйство склада (Рис. 6.).

ВАРИАНТ №4. Площадка размещается на неосвоенной территории, не попадающей в зону влияния других промышленных предприятий и в отдалении от населенных пунктов.

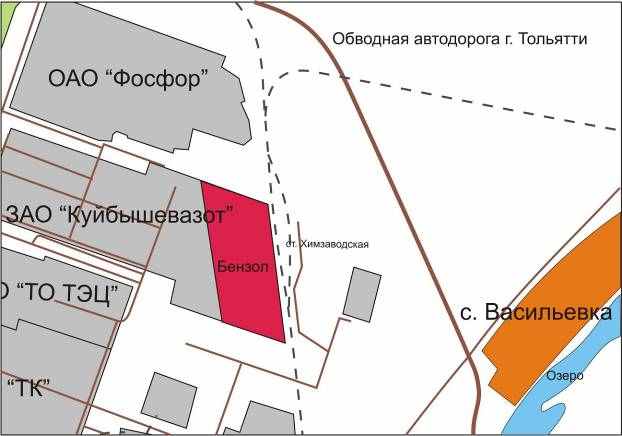

4. Схема размещения комплекса «Бензол». Вариант №1

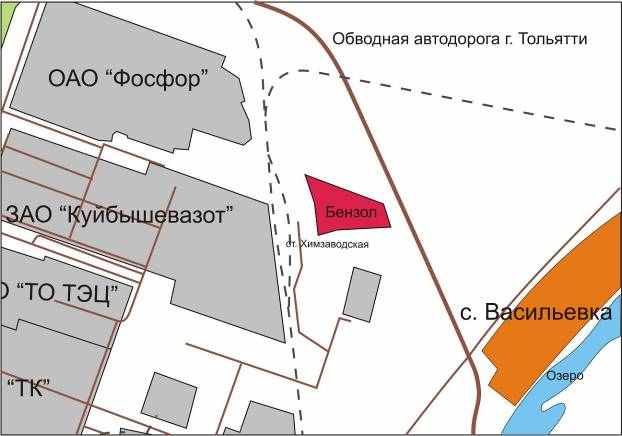

5. Схема размещения комплекса «Бензол». Вариант №2

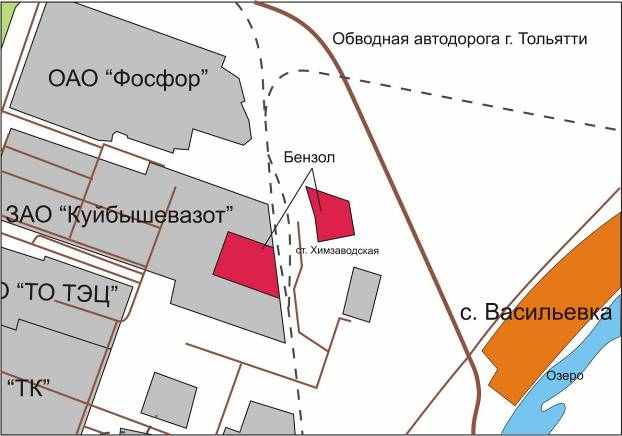

6. Схема размещения комплекса «Бензол». Вариант №3


Для сравнения места размещения проектируемого производства было использовано две группы критериев: 1) ресурсно-технологические и 2) экологические критерии.

Для оценки вариантов размещения использовался следующий подход:

1. Первоначальная оценка была проведена по ресурсно-технологическим критериям. На основании этого были выбраны предпочтительные варианты по ресурсно-технологическим критериям.

2. Далее предпочтительные варианты сравниваются по экологическим критериям, на основе проведенной оценки воздействий намечаемой деятельности на окружающую среду (раздел 5). Окончательный выбор делается с учетом всех факторов.


Ресурсно-технологические критерии выбора площадок

Оценка вариантов места размещения объекта осуществлялась по следующим ресурсно-технологическим критериям:

• наличие достаточных площадей для размещения производства;

• необходимость изъятия земли под производственные цели;

• необходимость увеличения СЗЗ;

• наличие инженерной инфраструктуры;

• наличие трудовых ресурсов;

• возможности интеграции с действующим производством (организация коммуникаций, управляемость производства).


Рассматриваемая по первым трем вариантам территория характеризуется развитой автотранспортной и железнодорожной сетью, также достаточным уровнем инженерного обеспечения потребностей намеченного к строительству объекта всеми необходимыми видами энергоресурсов от ЗАО "Куйбышевазот", которое имеет в своем составе необходимый набор инженерных сетей для подключения соответствующих коммуникаций производства бензола. Удаленное расположение площадки от потребителя продукции потребует строительства инфраструктуры в полном объеме: подъездных путей и ж/д ветки, линий энерго/водоснабжения и коммуникаций. В целом, это приведет к существенным финансовым вложениям.

При строительстве на территории ЗАО "Куйбышевазот" невозможно обеспечить разрывы безопасности между вновь проектируемыми и существующими зданиями и сооружениями по нормам СНиП II-89-80* «Генеральные планы промышленных предприятий», таким образом, свободных площадей на территории ЗАО "Куйбышевазот" недостаточно для размещения нового производства.

При разнесении производства на 2-е площадки увеличиваются капитальные затраты ориентировочно на 100 млн. руб., увеличивается занимаемая площадь в 1,3-1,4 раза (на 6-8 га), возникает необходимость в строительстве 2-х факельных хозяйств, 2-х систем пожаротушения, на складе сырья требуется дополнительное строительство котельной с очисткой воды, азотной станции, производство воздуха для КИП, увеличивается численность обслуживающего персонала на 88 человек, что создает условия ухудшающие управляемость производством в целом. В конечном итоге, эти обстоятельства приведут к увеличению вероятности возникновения аварийных ситуаций с негативным воздействием на окружающую среду.

При размещении нового производства на территории действующего предприятия или в непосредственной близости от него происходит тесная интеграция проектируемого производства с производственной структурой ЗАО "Куйбышевазот".

Интеграция затрудняется при размещении производства на 2-х площадках в связи с тем, что при выносе склада сжиженных углеводородов на отдельный участок земли появляется необходимость транспортировать сжиженный углеводородный газ по трубопроводам от склада до технологической установки, расположенной на территории ЗАО "Куйбышевазот", и при этом пересекать ж/д пути ст. Химзаводская. Пересечение ж/д путей ст. Химзаводская трубопроводами СУГ не разрешено ОАО «РЖД» из-за противоречия нормам НТД в строительстве и соображениям безопасности транспортного узла с транзитными путями общего назначения.

При размещении производства по варианту №4 потребуется организация СЗЗ размером 500 м и значительное изъятие земель. В то время как размещение по варианту №1 не потребует организации СЗЗ, а при размещении по варианту №2 или №3 – только части СЗЗ нового производства, которая не укладывается в СЗЗ действующего предприятия.

Сводная сравнительная оценка вариантов размещения по ресурсно-технологическим критериям приводиться в Таблице 5.

5. Сравнительная оценка вариантов размещения производства бензола с сырьевым складом по ресурсно-технологическим критериям


№ п/п	Критерий оценки	Вариант размещения
		Вариант №1	Вариант №2	Вариант №3	Вариант №4
	Наличие достаточных площадей для размещения производства	При строительстве по данному варианту будет невозможно обеспечить разрывы безопасности между вновь проектируемыми и существующими зданиями и сооружениями2. На этом основании вариант отклонен и далее не рассматривается.	Площадей для организации производства и обеспечения необходимых разрывов безопасности достаточно.	Площадей для организации производства и обеспечения необходимых разрывов безопасности достаточно.	Площадей для организации производства и обеспечения необходимых разрывов безопасности достаточно.
	Необходимость изъятия земли под производственные цели	Изъятие земель не требуется.	Необходимо изъятие земель площадью 21,8 га в пределах существующей СЗЗ.	Необходимо изъятие земель площадью 27,8-29,8 га в пределах существующей СЗЗ.	Необходимо изъятие земель площадью 21,8 га, а также дополнительных площадей для организации инфраструктуры и СЗЗ. Данный фактор будет весьма значимым, если объект будет построен вне Северного промузла.
	Необходимость увеличения СЗЗ	Увеличение СЗЗ не требуется.	Необходимость будет уточнена на этапе подготовки ТЭО.	Необходимость будет уточнена на этапе подготовки ТЭО.	Необходима организация СЗЗ размером 500 м.
	Наличие инженерной инфраструктуры	Будет использована существующая инфраструктура. Необходимо ее развитие в пределах площадки предприятия.	Будет использована существующая инфраструктура. Необходимо ее развитие в пределах площадки предприятия и организация инфраструктуры для обеспечения коммуникаций с действующим производством.	Необходима организация дополнительной инфраструктуры (2-х факельных хозяйств, 2-х систем пожаротушения, строительство котельной с очисткой воды, азотной станции, производство воздуха для КИП).	Необходима организация полной транспортной и иной инженерной инфраструктуры.
	Наличие трудовых ресурсов	Предполагается использование трудовых ресурсов г. Тольятти
	Возможности интеграции с действующим производством
	6.1. Организация коммуникаций	Организация коммуникаций не представляет затруднений.	Организация коммуникаций не представляет затруднений.	При выносе склада СУГ на отдельный участок земли появляется необходимость транспортировать сжиженный углеводородный газ по трубопроводам, пересекая при этом ж/д пути ст. Химзаводская , что не разрешено ОАО «РЖД» из-за противоречия нормам НТД. На этом основании вариант отклонен и далее не рассматривается.	Коммуникации будут затруднены удаленностью объекта.
	6.2. Управляемость производства	Высокая.	Высокая.	Разнесение производства на 2 площадки и строительство дополнительной инфраструктуры ухудшает управляемость производством.	Снижается вследствие отдаленности от основной площадки. В том числе, резко возрастает риск возникновения аварийных ситуаций при транспортировке сырья и продуктов.
	Общая оценка	Вариант далее не рассматривается	Вариант рассматривается	Вариант далее не рассматривается	Вариант рассматривается

Варианты №1 и №3 имеют нормативно-технические ограничения, и далее рассматриваться не будут.

Экологические критерии выбора площадок

На основе анализа приоритетных аспектов производства бензола с сырьевым складом и возможных значимых воздействий на окружающую среду были выбраны следующие экологические критерии, по которым проводилась оценка:

• изменение качества атмосферного воздуха в селитебной зоне;

• изменение качества почв;

• воздействия на водные объекты;

• воздействие на здоровье населения.


При строительстве производства бензола в интеграции с существующем производством, воздействие на водные объекты будет минимизироваться за счет использования существующей системы канализации ЗАО «Куйбышевазот».

Воздействие на почвы и растительный мир в данном случае напрямую зависит от площади земли, занимаемой промплощадкой и СЗЗ планируемого производства. Соответственно, максимальное воздействие будет оказываться при размещении на отдельной территории.

Воздействие на здоровье населения, связано с количествами выбросов загрязняющих веществ в атмосферу, условиями рассеивания и отдаленностью проектируемого производства от жилой застройки. Минимальное воздействие в районе размещения объекта складывается при расположении комплекса бензол на территории отдаленной от мест поселения (вариант №4).

Сводная сравнительная оценка вариантов размещения по экологическим критериям приводиться в Таблице 6.

6. Сравнительная оценка вариантов размещения производства бензола с сырьевым складом по экологическим критериям


№ п/п	Критерий оценки	Вариант размещения
		Вариант №2	Вариант №4
	Изменение качества атмосферного воздуха в селитебной зоне	Будет обеспечено снижение суммарного воздействия на качество воздуха в селитебной зоне действующего и планируемого производств (по сравнению с существующим уровнем) за счет дополнительных мероприятий на действующем производстве.	Снижение воздействия действующего производства в ближайшее время станет невозможным вследствие резкого увеличения затрат на строительство инфраструктуры и приобретение (аренду) значительных земельных участков.
	Изменение качества почв	Промплощадка и СЗЗ проектируемого предприятия находится на землях отведенных под озеленение. Часть СЗЗ затрагивает земли с/х назначения, которые планируется вывести из с/х оборота.	Воздействие зависит от конкретного места размещения. В любом случае будет, больше чем по варианту 2.
	Воздействия на водные объекты	Воздействие будет оказываться на Куйбышевское и Саратовское водохранилища. Использование существующей системы канализации ЗАО «Куйбышевазот» позволит его минимизировать.	Воздействие зависит от конкретного места размещения. В любом случае будет, больше чем по варианту 2.
	Воздействие на здоровье населения	Предполагается, что воздействие на здоровье населения будет снижено за счет улучшения качества воздуха в селитебной зоне. Риски для здоровья будут оценены на последующем этапе оценки воздействия.	Новое производство не окажет влияния. Воздействие действующего предприятия, не имеющего дополнительных возможностей реализации природоохранных мероприятий, останется на прежнем уровне и может привести к ухудшению здоровья населения.

Вариант №4 характеризуется меньшим воздействием на объекты окружающей среды в районе размещения, но снижает возможности реализации природоохранных программ на ЗАО «Куйбышевазот» вследствие затрат на создание инфраструктуры.

Таким образом, несомненно, по ресурсно-технологическим критериям наиболее приемлемым является вариант № 2 - размещение производства на примыкающей с востока к ЗАО «Куйбышевазот» территории в пределах санитарно-защитной зоны существующего предприятия (Рис. 5.). Риски по воздействию на здоровье населения будут являться допустимыми при условии, что будут приняты технологические решения на наилучшем достигнутом уровне и осуществляться систематические природоохранные мероприятия, обеспечивающие минимизацию этих рисков.

1.3.3.Отказ от строительства

При отказе от строительства отсутствует воздействие на окружающую среду в районе Северного промузла. При этом резко возрастают риски возникновения аварийных ситуаций, связанные с транспортировкой сырья и продуктов, а также с погрузочно-разгрузочными работами. Кроме того, данный вариант ограничивает возможности развития производства, в том числе, возможности реализации программ ЗАО «Куйбышевазот», направленных на сокращение воздействия на окружающую среду действующих производств.
