Расчет ремиза для станков СТБ
Методические указания к выполнению курсового и дипломного
проектирований для студентов специальностей
280400 (специализация 280401 «Проектирование тканей») и
280300 (специализация «Технология тканей») всех форм обучения
Составители:
В. М. Суркова
В. Ф. Булгаков
Санкт-Петербург
2005
Утверждено
на заседании кафедры
18 ноября 2004 г.,
протокол № 4
Рецензент Ю. Н. Ветрова
Подписано в печать 18.03.05. Формат 60х84 1/16. Усл. Печ. л. 1,5.
Печать трафаретная. Заказ Тираж 100 экз.
Отпечатано в типографии СПГУТД
191028, Санкт-Петербург, ул. Моховая, 26
ВВЕДЕНИЕ
Методические указания (МУ) являются переработанной и дополненной версией «Методических указаний по расчету ремиза для станков СТБ при сложной проборке» (составитель Мозжерова С. И., Л.,1978). Новая версия МУ позволяет проводить расчет ремиза при любой заправке. Кроме того, МУ переработаны с учетом возможности проведения расчетов на компьютере и снабжены справочным материалом, содержащим размеры и количество зон станков СТБ всех типоразмеров. МУ компактны, лишены громоздких формул, снабжены краткими и ясными пояснениями для проведения как табличных расчетов с использованием компьютера, так и расчетов вручную.
Методические указания предназначены для самостоятельной работы студентов при изучении курса строения и проектирования тканей, технологии ткачества, а также при курсовом и дипломном проектированиях для проведения заправочного расчета ремизных тканей.
Расчет ремиза для станков СТБ имеет свои особенности, которые объясняются конструкцией ремизных рам. Ремизные рамы станков СТБ представляют собой жесткий каркас, горизонтальные планки которого для прочности соединены дополнительными поперечными прутками, разделяющими каждую ремизку на несколько зон. Размеры и количество зон зависят от ширины станка (табл. 1).
Таблица 1. Размеры и количество зон ремиза станков СТБ
| Марка станка | Максим. ширина заправки по берду, см | Ширина первой зоны, см | Ширина средней зоны, см | Количество средних зон |
| СТБ-180 | 180 | 20 | 21 | 6 |
| СТБ-220 | 220 | 20 | 21 | 8 |
| СТБ-250 | 250 | 20 | 21 | 10 |
| СТБ-330 | 330 | 19,5 | 21 | 14 |
Перемещение галев между зонами может привести к их поломке, поэтому, чтобы избежать перекоса и неравномерной плотности нитей основы на станке, необходимо точно рассчитать количество галев в каждой зоне.
При работе на станках СТБ в два или три полотна рабочая ширина некоторых зон уменьшается за счет установки на станке дополнительного кромкообразующего прибора. В этом случае средние зоны, против которых расположены дополнительные кромкообразующие приборы, называются смежными зонами.
Алгоритм расчета ремиза станков СТБ зависит от вида проборки нитей основы в ремиз. При проборке с равномерным распределением галев на ремизках (рядовая, рассыпная, обратная двойная) этот расчет несложен. Ткани комбинированных и сложных переплетений требуют более сложной сводной проборки или проборки по рисунку. При сложной проборке распределение галев по ремизкам, как правило, неравномерное. Расчет ремизных приборов в случае неравномерного распределения галев более сложен, особенно если ткань вырабатывается на станке в несколько полотен.
Расчет ремиза для станков СТБ, особенно при сложных заправках, как и другие технологические расчеты, целесообразно проводить при помощи компьютера. Данные методические указания ориентированы на проведение расчетов в электронных табл.ах Excel. Предполагается, что студенты, пользующиеся этими МУ, получили навыки работы в ЭТ Excel при изучении дисциплин «САПР тканей» и «Оптимизация технологических процессов» на кафедре ткачества.
Расчет ремиза при простых заправках
Простыми будем считать заправки тканей, для которых имеет место равномерное распределение галев по ремизкам. Это значит, что в пределах раппорта проборки на каждой ремизке имеется одинаковое количество галев.
Ширина ремиза станка СТБ несколько больше максимальной ширины заправки берда, поэтому при расчетах рабочая ширина первой и последней зоны принимается на 2,5 см меньше их фактической ширины. В табл. 1 не приводятся размеры последних зон ремиза, так как количество галев в них определяется как разница между общим количеством галев на ремизке и количеством галев в предыдущих зонах.
При работе на станках СТБ в два или три полотна на станке устанавливаются дополнительные кромкообразующие устройства. Те зоны, против которых установлены кромкообразователи, из средних превращаются в смежные. Здесь могут иметь место два случая:
- дополнительный кромкообразователь расположен напротив одной зоны; количество смежных зон равно количеству таких кромкообразователей;
- дополнительный кромкообразователь установлен на границе зон; количество смежных зон равно удвоенному количеству этих кромкообразователей.
Расчет ремиза ведется по следующим формулам.

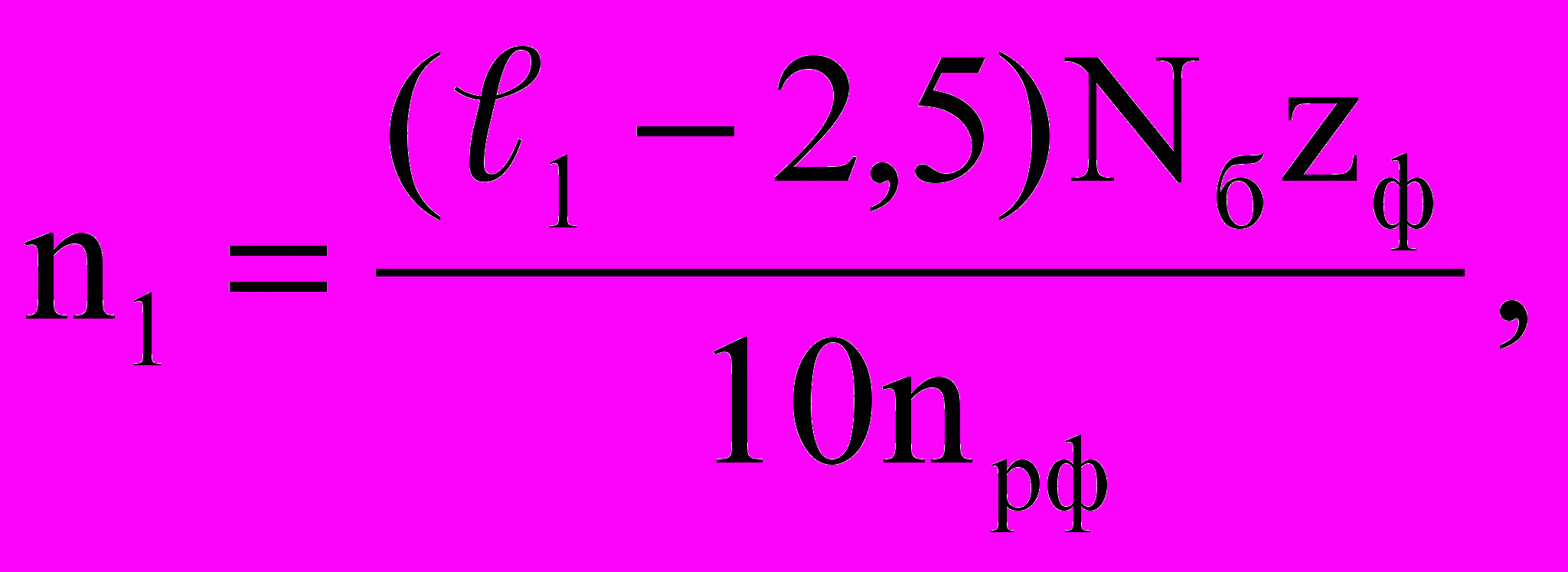

Количество галев в первой зоне:
где:

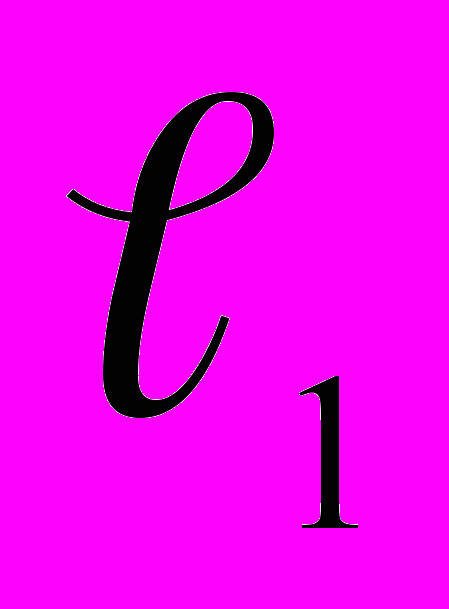

ширина первой зоны, см;Nб – номер берда, зуб./10см;
zф – количество нитей в зуб берда фона;
nрф – количество ремизок фона.

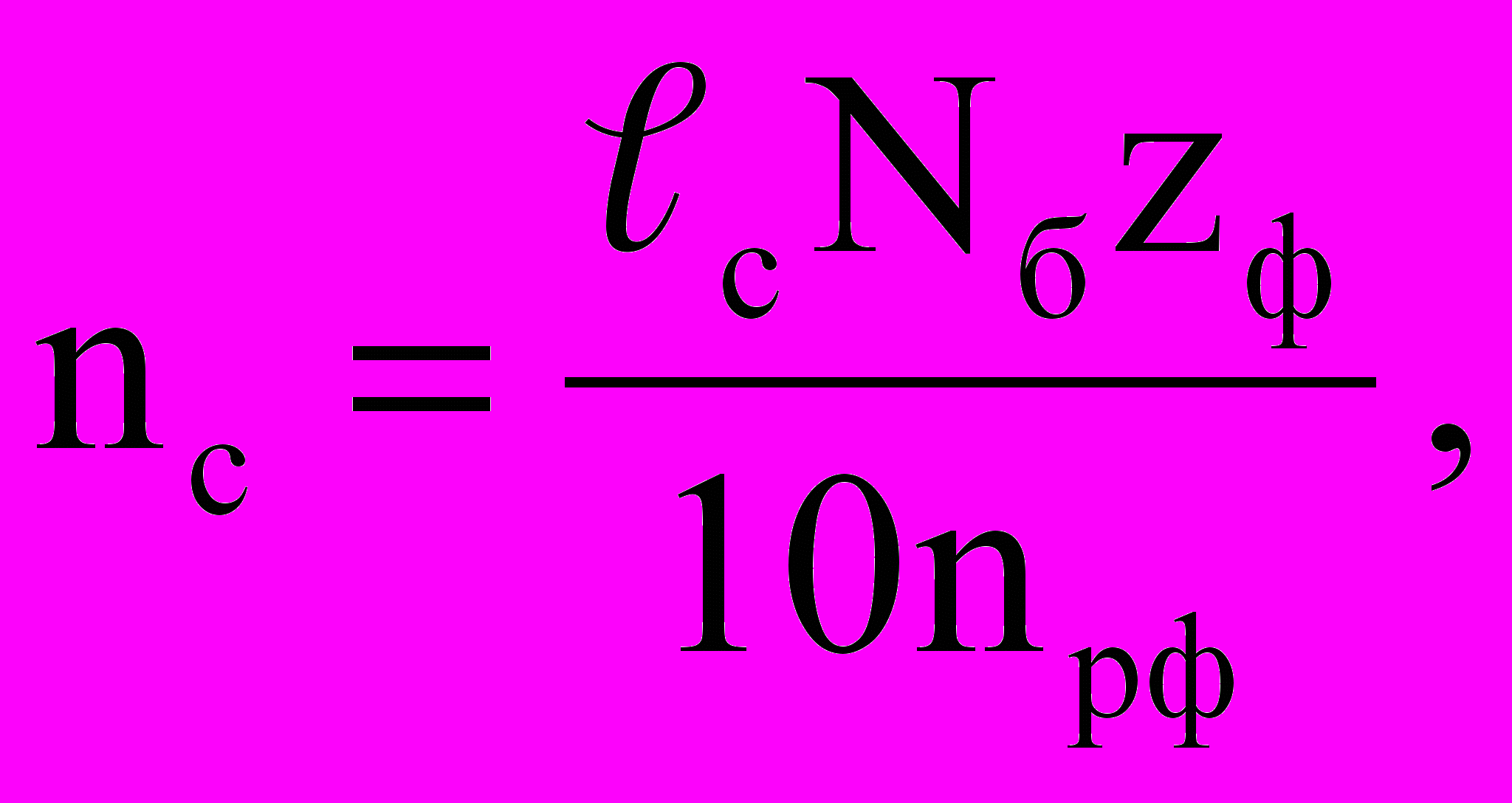

Количество галев в средней зоне:
где

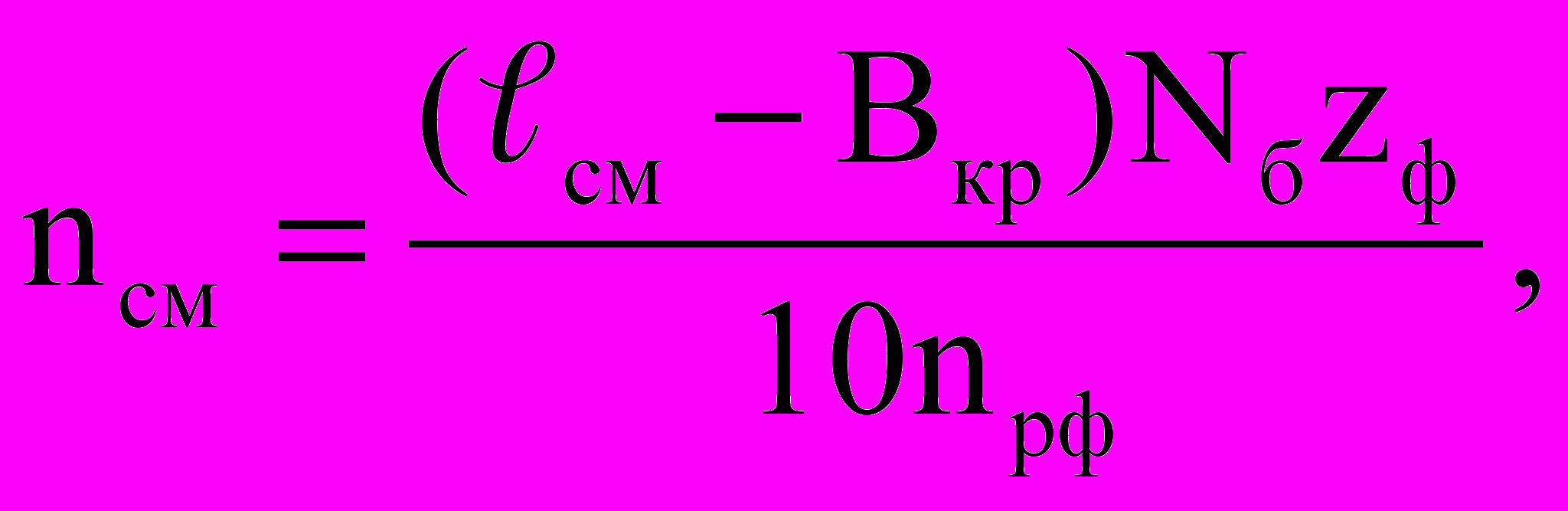

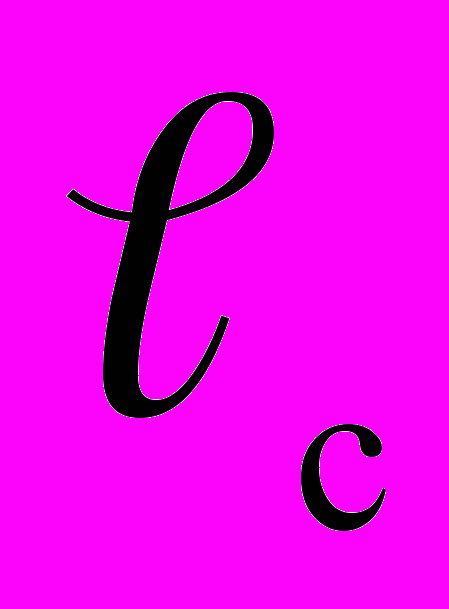

ширина средней зоны, см.Количество галев в смежной зоне при расположении кромкообразователя против одной зоны:
где Bкр – ширина кромок, см.

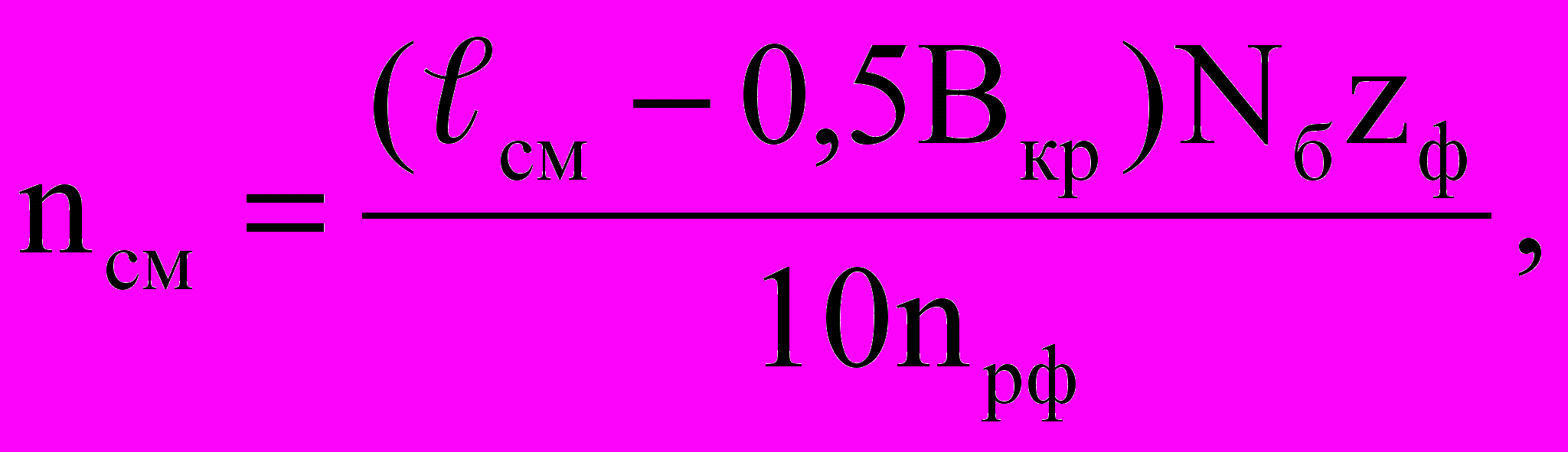

Количество галев в смежной зоне при расположении кромкообразователя на границе зон:
где
ширина смежной зоны, см.Количество галев в последней зоне:

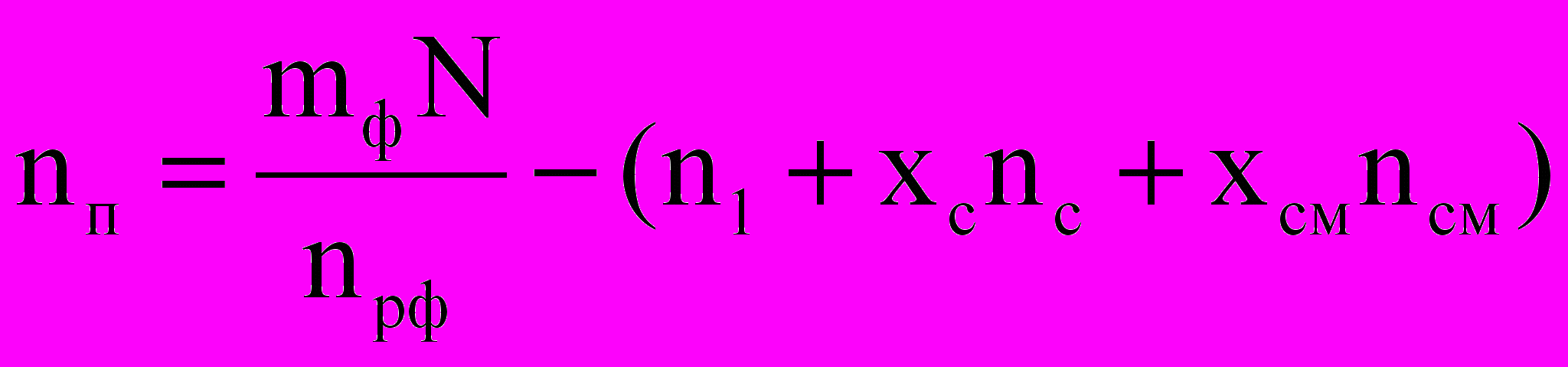

, где: mф – количество нитей фона;
N – количество вырабатываемых полотен;
хс, хсм – количество средних и смежных зон соответственно.
Количество галев на ремизке определяется как сумма галев в отдельных зонах. Кромочные галева добавляются в первую и последнюю зоны, если кромка вырабатывается на ремизках фона.

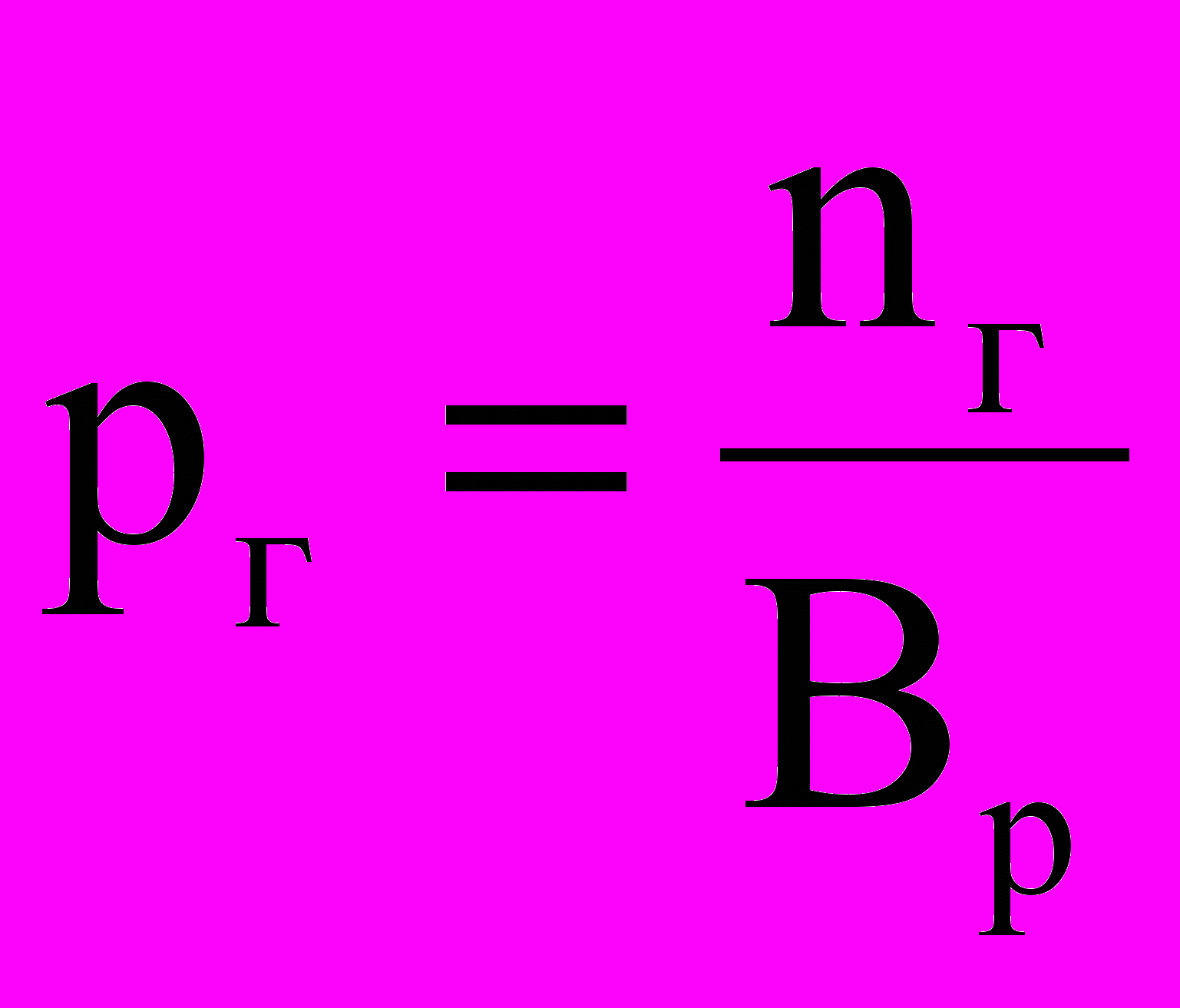

После расчета количества галев на ремизке необходимо провести проверку плотности галев. Плотность галев, г/см, рассчитывается по формуле
,где: nг – количество галев на ремизке;
Вр – ширина заправки ткани по ремизу, см; Вр=Вз+1-2. При многополотенной заправке Вр=Вз-1.
Расчетная плотность галев не должна превышать допустимую плотность. Допустимая плотность галев в зависимости от линейной плотности основных нитей приведена в табл. 2.
Таблица 2. Допустимая плотность галев на ремизках
| Линейная плотность нитей основы, текс | Допустимая плотность галев, г/см |
| Более 50 | 4 6 |
| 50 – 18,5 | 8 12 |
| Менее 18,5 | 12 14 |
Если расчетная плотность галев превышает допустимую, необходимо увеличить количество ремизок в заправке. Например, вместо двух ремизок в заправке для выработки тканей полотняного переплетения следует использовать четыре ремизки.
