Методические указания к выполнению курсового и дипломного проектирований для студентов специальностей 280400 (специализация 280401 «Проектирование тканей») и 280300 (специализация «Технология тканей») всех форм обучения

Вид материалаМетодические указания
Расчет ремиза при сложных заправках
Подобный материал:
1   2   3   4   5   6

Расчет ремиза при сложных заправках


Расчет ремиза при сложных заправках, т. е. заправках с неравномерным распределением галев на ремизках, зависит от вида проборки, количества полотен, вырабатываемых одновременно на станке, цвета нитей основы, вида и количества одновременно используемых переплетений ткани. Эта зависимость довольно сложна, в связи с чем нет единого алгоритма расчета для всех случаев сложных заправок. Рассмотрим наиболее типичные случаи расчета ремиза станков СТБ при сложных заправках.

Пример 1. Ткань полушерстяная одеяльная полутораслойная. Для выработки ткани используется одна система нитей основы и две системы нитей утка. Узор создается цветом уточных нитей. В качестве базового переплетения принят четырехремизный сатин. Проборка прерывная на два свода. Техническая характеристика ткани приведена в табл. 3.


Таблица 3. Характеристика ткани

Показатель

Обозначение

Величина

Ширина заправки по берду, см

Вз

216

Число нитей основы

mo

1 772

Число ремизок 1-го свода

Кр1

4

Число ремизок 2-го свода

Кр2

4

Число нитей основы на ремизках:

1-го свода

2-го свода





1 212

560

Раппорт по основе базового переплетения, нит.

Ro

4

Раппорт проборки, нит.

rп

1 772


Кромочные нити не выделяем, так как кромка вырабатывается на ремизках 1-го свода и проборка в зуб берда по фону и кромке одинаковая.

Для выработки ткани выбираем станок СТБ-220 в одно полотно в соответствии с шириной заправки ткани по берду.

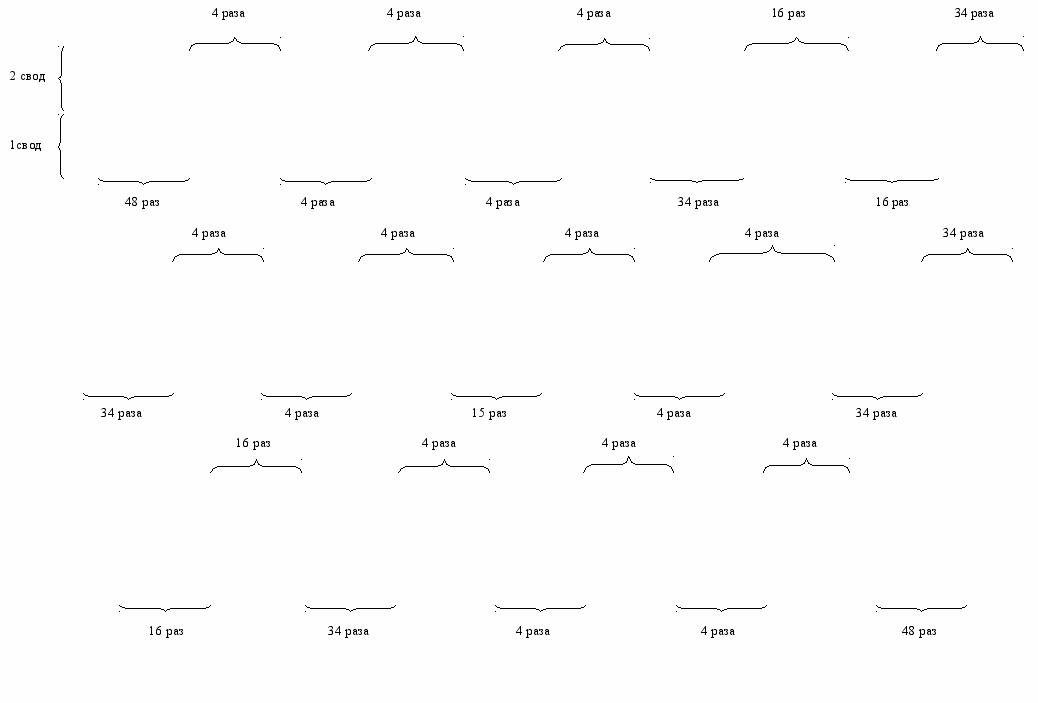

Проборка нитей основы в ремиз показана на рис. 1. В направлении основы следует различать две группы продольных полосок: нечетные полоски, нити основы которых пробраны в ремизки 1-го свода; четные полоски, нити основы которых пробраны в ремизки 2-го свода. Общее число продольных полосок по ширине ткани равно 29.

Количество нитей в каждой полоске и, следовательно, количество галев на ремизках одного свода в пределах одной полоски кратно раппорту базового переплетения. Будем вести расчет галев на ремизках, исходя из числа раппортов базового переплетения в зоне.





8















х















х















х















х















х

7













х















х















х















х















х



6











х















х















х















х















х





5









х















х















х















х















х







4







х















х















х















х















х









3





х















х















х















х















х











2



х















х















х















х















х













1

х















х















х















х















х
