Пример 2. Ткань пижамная пестротканая с продольными полосками двух переплетений: полотняного и четырехремизного атласа. Техническая характеристика ткани приведена в табл. 5.

Таблица 5. Характеристика ткани


Показатель
Обозначение
Величина

Число нитей основы
mo
4872

Число ремизок 1-го свода
Кр1
4

Число ремизок 2-го свода
Кр2
4

Раппорт по основе переплетения, нит.

В том числе полотняного

атласного
Ro

mп

mа
320

180

140

Раппорт проборки, нит.
rп
320

Номер берда, зуб./10 см
Nб
125

Число нитей в зуб берда:

полотняного переплетения

атласного переплетения

zп

zа

3

5

Марка станка

СТБ-2-330

Количество полотен ткани
Кп
3


В рассматриваемом примере в пределах раппорта по основе ткани имеется семь полосок, различающихся переплетением и шириной. В табл. 6 приведены раппорт цвета, число нитей в полосках в пределах раппорта переплетения. На рис. 2 показана проборка в ремиз нитей основы пижамной ткани.

Находим число раппортов проборки по ширине ткани:



По ширине ткани имеется 15 полных раппортов переплетения плюс 72 нити полотняного переплетения 16-го раппорта.













х









х



х









х



х











х









х



х



х









х











х









х



х



х









х











х



х









х



х









х











х








х













х



х








х



х








х













х



х








х



х








х



х













х








х



х








х



х













х









х

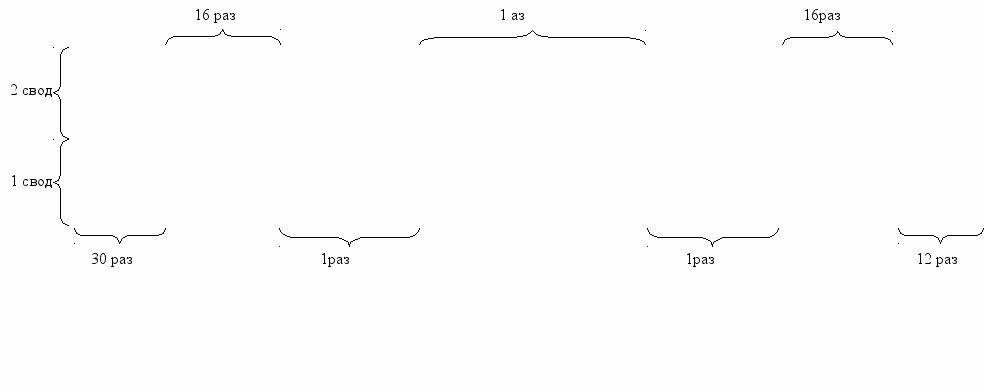

Рис. 2. Проборка в ремиз нитей основы пижамной ткани

Таблица 6. Характеристика цветного раппорта пижамной ткани


Номер

полоски
Переплетение
Количество цветных нитей основы
Число повторений
Число нитей

в полоске
Число зубьев берда

суровых
оливковых
зеленых
суровых

1
Полотняное
1
1


60
120
40

2
Атлас


60
5
1
65
13

3
Полотняное

6


1
6
2

4
Атлас

10


1
10
2

5
Полотняное

6


1
6
2

6
Атлас
5

60

1
65
13

7
Полотняное

1

1
24
48
16

Rо=320 ХR=88

Определим число нитей полотняного переплетения на 4 ремизках 1-го свода по всей ширине ткани mпол:



Число нитей атласного переплетения на 4 ремизках 2-го свода по всей ширине ткани mатл:



Общее число зубьев берда в заправке Хб:



Определяем ширину заправки одного полотна по берду, см:

.

Величина называется плотностью по берду. При равномерном распределении галев на ремизках число галев в зоне на всех ремизках определяется как произведение ширины зоны на плотность по берду. Для тканей с продольными полосками из разных переплетений, у которых, как в нашем случае, проборка в зуб берда переменная, это правило непригодно. Определим количество галев в зоне на ремизках каждого свода как произведение числа зубьев берда в зоне, занятых нитями этого свода, на соответствующую проборку в зуб берда.

Алгоритм расчета:
  1. Определение ширины зон. В случае работы на станке в одно полотно определяют рабочую ширину только последней зоны, в случае большего числа полотен определяют также рабочую ширину и количество смежных зон.
  2. Определение числа зубьев берда, занятых в пределах раппорта проборки нитями каждого переплетения Хп и Ха, а также всеми нитями раппорта ХR.
  3. Определение общего числа зубьев берда в зоне на оба свода.
  4. Определение числа раппортов проборки, приходящихся на зону.
  5. Определение числа зубьев берда в зоне, занятых нитями каждого свода.
  6. Определение числа галев в зоне на всех ремизках каждого свода.
  7. Определение числа галев в зоне на одной ремизке каждого свода.


Определение ширины зон. Осуществляется так же, как при расчете ремиза для простых заправок. При работе в одно полотно рабочая ширина первой зоны , рабочая ширина последней зоны . При работе в два и более полотен определяют, против какой зоны будут располагаться дополнительные кромкообразователи.

В случае, если кромкообразователь располагается против одной зоны, ее рабочая ширина , если же кромкообразователь попадает на границу зон и располагается одновременно против двух зон, то рабочая ширина этих зон .

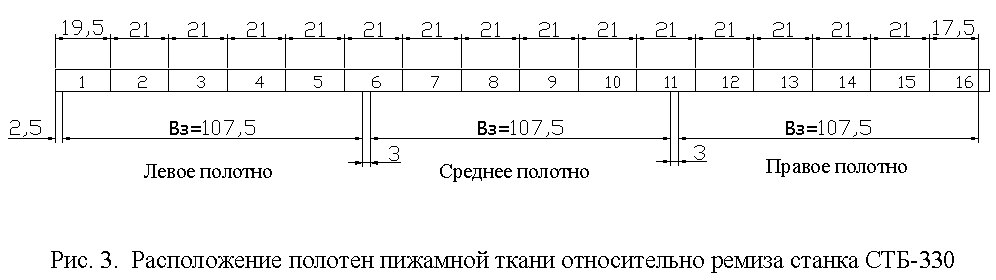

В нашем примере два дополнительных кромкообразователя располагаются против 6-ой и 11-ой зон, как видно из рис. 3. В 6-й зоне будет две смежные зоны: левая , принадлежащая левому полотну, и правая , принадлежащая среднему полотну. Аналогично в 11-й зоне – левая , принадлежащая среднему полотну, и правая , принадлежащая правому полотну. Определим их рабочую ширину, см:

;

;

;

.

Ширина последней зоны, см

.


Определение числа зубьев берда в пределах раппорта проборки

Число зубьев, занятых нитями полотняного переплетения Хп:

.

Число зубьев, занятых нитями атласного переплетения Ха:






.

Общее число зубьев берда, занятых нитями одного раппорта ХR:

.


Дальнейшие вычисления удобно вести в табл. 7, во 2-ю графу которой поместим подсчитанные значения ширин всех зон. В 3-й графе таблицы подсчитаем общее число зубьев берда на оба свода в каждой зоне.

Число зубьев берда в зоне на оба свода.

.

Подсчитанные значения округляем до целого. В зонах шириной 21 см число зубьев берда на оба свода равно . Принимаем в нечетных зонах 263 зуба, в четных – 262.

В двух следующих графах табл. 7 подсчитаем число раппортов проборки, приходящихся на каждую зону. Для этого общее число зубьев берда в зоне на оба свода (гр. 3, табл. 7) следует разделить на общее число зубьев берда, занятых нитями одного раппорта (в нашем примере – 88). Причем, в гр. 4 табл. 7 подсчитывается целое число раппортов, в гр. 5 – остаток зубьев. Для определения этих показателей служат функции EXCEL ОТБР(число; делитель), возвращающее целую часть от деления, и ОСТАТ(число; делитель), возвращающее остаток от деления.

Зная число зубьев берда в зоне (гр. 3, табл. 7), число полных раппортов (гр. 4) и остаток зубьев (гр. 5), а также распределение зубьев берда раппорта проборки по переплетениям (табл. 6), можно приступать к самой сложной части расчета   заполнению 6-й и 7-й граф табл. 7. В них определяется число зубьев берда в зоне по сводам. Перепишем еще раз необходимые исходные данные:

число зубьев, занятых в пределах раппорта переплетения нитями полотняного переплетения Хп = 60;

число зубьев, занятых нитями атласного переплетения Ха =28;

общее число зубьев берда, занятых нитями одного раппорта ХR = 88;

распределение зубьев берда в раппорте по основе по переплетениям:

40п 13а 2п 2а 2п 13а 16п

В первой зоне, согласно гр. 4, 5 табл. 7, располагаются 2 полных раппорта и остаток 37 зубьев. В каждом из полных раппортов, согласно табл. 6, 40 зубьев занято нитями полотняного переплетения, 13 – нитями атласного, 2 – полотняного, 2 – атласного, 2 – полотняного, 13   атласного и 16 – полотняного переплетений.



Т а б л и ц а 7. Расчет ремиза пижамной ткани








































Номер зоны
Ширина зоны, см
Число зубьев берда в зоне на оба свода
Число полных рап.
Остаток зубьев
Число зубьев берда в зоне
Проборка в зуб берда
Число галев в зоне

на всех ремизках
на одной ремизке

полотно
атлас
полотно
атлас
1-й свод
2-й свод
1-й свод
2-й свод

1
2
3
4
5
6
7
8
9
10
11
12
13

1
17,0
213
2
37
157
56
3
5
471
280
118
70

2
21,0
262
2
86
178
84
3
5
534
420
133
105

3
21,0
263
2
87
179
84
3
5
537
420
134
105

4
21,0
262
2
86
178
84
3
5
534
420
134
105

5
21,0
263
2
87
179
84
3
5
537
420
134
105

6'
6,5
81
0
81
53
28
3
5
159
140
40
35

6''
11,5
144
1
56
102
42
3
5
306
210
77
52

7
21,0
262
2
86
179
83
3
5
537
415
134
104

8
21,0
263
2
87
179
84
3
5
537
420
134
105

9
21,0
262
2
86
180
82
3
5
540
410
135
103

10
21,0
263
2
87
180
83
3
5
540
415
135
104

11'
12,0
150
1
62
104
46
3
5
312
230
78
57

11''
6,0
75
0
75
47
28
3
5
141
140
35
35

12
21,0
262
2
86
178
84
3
5
534
420
134
105

13
21,0
263
2
87
179
84
3
5
537
420
134
105

14
21,0
262
2
86
180
82
3
5
540
410
135
102

15
21,0
263
2
87
180
83
3
5
540
415
135
104

16
17,5
219
2
43
160
59
3
5
480
295
120
74










Итого галев на всех ремизках




1-го свода
8316

































2-го свода



6300















Итого галев на одной ремизке



1-го свода






2079



























2-го свода









1575

Т. е., в двух полных раппортах занято нитями полотняного переплетения 120 зубьев, нитями атласного – 56 зубьев. 37 зубьев остатка приходятся на следующий раппорт, начинающийся с 40 зубьев полотняного переплетения. Если 37 из них будут заняты нитями полотняного переплетения 1-ой зоны, то оставшиеся 3 зуба, которые заняты нитями полотняного переплетения, уйдут во 2-ю зону.

Таким образом, в 1-й зоне будут располагаться 120 зубьев полотняного переплетения, 56 зубьев атласного переплетения двух полных раппортов и 37 зубьев полотняного переплетения остатка, всего 157 зубьев полотняного переплетения и 56 – атласного. Запишем результаты этих подсчетов в гр. 6 и 7 табл. 7 против 1-й зоны.

Во 2-й зоне располагаются 2 полных раппорта по 88 зубьев и 86 зубьев остатка. 2-я зона начнется с 3 зубьев, занятых нитями полотняного переплетения, оставшихся от 1-й зоны. Затем пойдут два раппорта: 13а, 2п, 2а, 2п, 13а, 16п, 40п, 13а, 2п, 2а, 2п, 13а, 16п, 40п, и еще 83 зуба остатка из 86, так как 3 зуба уже заняты в начале зоны. Эти 83 зуба будут заняты следующим образом: 13а, 2п, 2а, 2п, 13а, 16п, 35п. Оставшиеся от полоски в 40 зубьев полотняного переплетения 5 зубьев уйдут в следующую зону. Итого, во 2-й зоне будет содержаться 3+2+2+16+40+2+2+16+40+2+2+16+35=178 зубьев, занятых нитями полотняного переплетения и 13+2+13+13+2+13+13+2+13=84 зуба, занятых нитями атласного переплетения. Запишем результаты этих подсчетов в гр. 6 и 7 табл. 7 против 2-ой зоны.

Для закрепления навыка распределения зубьев по зонам рассмотрим еще одну зону – третью. Она начнется с 5 зубьев полотняного переплетения, оставшихся от полоски в 40 зубьев во второй зоне. Далее пойдут два раппорта, начиная с 13 зубьев атласного переплетения, и еще 82 зуба остатка: 13а, 2п, 2а, 2п, 13а, 16п, 34п. Таким образом, в третьей зоне будут располагаться 5п, 120п, 56а, 28а и 54п, всего 179 зубьев полотняного переплетения и 84 зуба атласного. Остаток от полоски полотняного переплетения в 6 зубьев перейдет в 4-ю зону.

Заполним таким образом гр. 6 и 7 табл. 7 для всех зон ремиза. В гр. 8 и 9 содержится количество нитей в зуб берда для полосок полотняного и атласного переплетений. В соответствии с исходными данными (табл. 5) проборка в зуб берда полотняного переплетения – 3 нити, атласного – 5. Теперь можно посчитать число галев в каждой зоне на всех ремизках каждого свода – гр. 10, 11 – и на каждой ремизке каждого свода – гр. 11, 12.

В первую ячейку гр. 10 необходимо внести формулу, подсчитывающую число галев в зоне на всех ремизках 1-го свода. Оно определяется как произведение числа зубьев берда в 1-й зоне для полотняного переплетения (гр. 6 табл. 7) и проборки в зуб берда полотняного переплетения (гр. 8). Далее эту формулу можно скопировать вниз на все зоны ремиза и вправо в гр. 11 табл. 7. В гр. 11 получим произведение гр. 7 табл. 7 – числа зубьев берда в соответствующей зоне и гр. 9 – проборки в зуб берда, представляющее собой число галев в зоне на всех ремизках 2-го свода.

Гр. 12 и 13 содержат число галев в зоне на каждой ремизке 1-го и 2-го свода. Для их подсчета необходимо число галев на всех ремизках 1-го и 2-го свода (гр. 10 и 11 соответственно) поделить на количество ремизок в каждом своде, которое в соответствии с исходными данными (табл. 5) равно 4 для того и другого свода. При этом может быть получен дробный результат, который необходимо округлить до ближайшего целого, большего или меньшего, таким образом, чтобы сумма чисел, содержащихся в гр. 12, умноженная на 4, была равна сумме чисел, содержащихся в гр. 10. Аналогично, сумма чисел, содержащихся в гр. 13, умноженная на 4, должна быть равна сумме чисел, содержащихся в гр. 11.

Мастер функций электронных табл. EXCEL содержит пять функций округления: ОКРВВЕРХ (число; точность), ОКРВНИЗ (число; точность), округляющих число до ближайшего большего или меньшего целого, кратного указанному значению; ОКРУГЛ (число; число разрядов) – округляет до указанного числа разрядов; ОКРУГЛВВЕРХ (число; число разрядов), ОКРУГЛВНИЗ (число; число разрядов) – округляет до ближайшего большего или меньшего по модулю. Для округления в соответствии с правилами округления используется функция ОКРУГЛ мастера функций, для округления до ближайшего большего или меньшего целого используются функции ОКРУГЛВВЕРХ или ОКРУГЛВНИЗ. Число разрядов аргумента этих функций должно быть равно 0.

На этом расчет ремиза станка СТБ-330 для выработки пижамной ткани в три полотна можно считать законченным.
