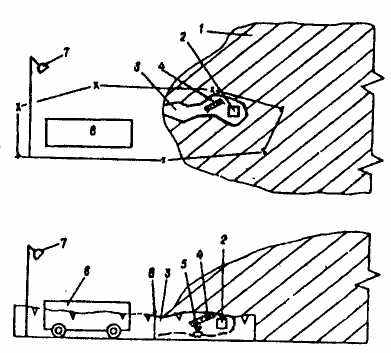

а) 1 - завал; 2 - место блокирования пострадавшего; 3 - лаз; 4 - обломок конструкции; 5 - домкрат; 6 электростанция; 7 - электросветильник; 8 – ограждение

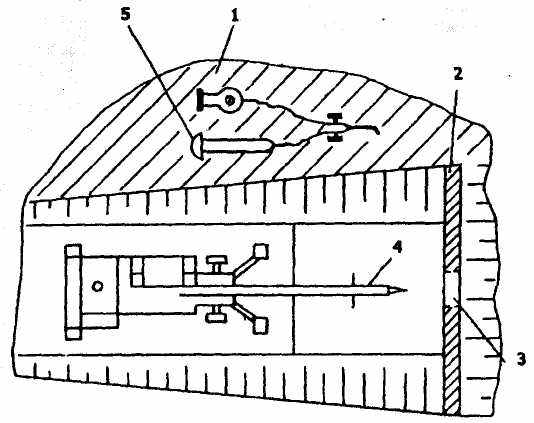

б) 1 – завал; 2 – лаз; 3 – обломок конструкции; 4 - домкрат; 5 – подставка; а – подъем обломка двумя домкратами; б - подъем обломка одним домкратом
Рис. 41. Схема деблокирования пострадавшего способом устройства лаза в завале выработки.
Тупиковые проходы в завалах (обвалах, оползнях) оборудуются в случае необходимости обеспечить доступ спасателей в заваленное здание (сооружение), транспортное средство. В зависимости от габаритов и структуры завала (обвала, оползня) проходы оборудуются с расчисткой до жесткого ос-
245
нования или поверху завала (обвала, оползня). Проходы с расчисткой до жесткого основания целесообразно оборудовать при высоте завала (обвала, оползня) до 2 м и длине до 20 м. При более значительных размерах завала (обвала, оползня) проход следует оборудовать поверху.
Минимальная ширина прохода при движении по нему только спасателей со средствами малой механизации должна быть 100-200 см. При необходимости обеспечить передвижение техники проход устраивается в соответствии с ее габаритами.
Для проделывания прохода, с учетом структуры завала (обвала, оползня), назначается подразделение, усиленное краном с вылетом стрелы не менее 10 м, экскаватором или фронтальным погрузчиком с вместимостью ковша 1-1,5 куб. м, бульдозером тягового класса 10 тс. При наличии в завале (обвале, оползне) металлических или железобетонных конструкций целесообразно также выделять подвижную электростанцию 30-50 кВт, ручную отрезную машину или комплект газокислородной резки. Расчистка завала у стены здания производится способом сплошной горизонтальной разборки.
Технология устройства тупикового прохода в завале (обвале, оползне) к стене здания (сооружения), к борту транспортного средства приведена в таблице 53.
Таблица 53
Технология устройства тупикового прохода в завале (обвале, оползне) к стене здания, заваленному транспортному средству с расчисткой до основания
| Основные технологические операции | Исполнители и технические средства | Возможная последовательность выполнения основных операций |
| Оценка обстановки, выбор места устройства прохода | Командир подразделения | – |
246
табл. 53
| Постановка задачи подразделению, инструктаж по мерам безопасности | -//- | –- |
| Расстановка и подготовка техники к работе, провешивание направления устройства прохода | Л/состав подразделения | –– |
| Расчистка площадки для установки техники | Л/состав подразделения, бульдозер, автокран | –– |
| Обрушение (укрепление) неустойчивых конструкций здания (по необходимости) | Л/состав подразделения, бульдозер, автокран, тросы | –- |
| Дробление крупных обломков, резка арматуры | Л/состав подразделения, отрезная машина, кусачки, газокислородная резка, перфоратор | –– |
| Извлечение крупных обломков и удаление их из прохода | Л/состав подразделения, автокран, бульдозер | –- |
| Зачистка прохода и складирование мелких обломков по бокам прохода | Л/состав подразделения, бульдозер, фронтальный погрузчик | –- |
| Зачистка площадки у стены здания (транспортного средства) для обеспечения дальнейших действий по деблокированию пострадавших | Л/состав подразделения «ручную, фронтальный погрузчик | –- |
Заложение откосов в проходе с учетом структуры завала (обвала) должно быть не менее 0,5, а в оползнях и при наличии в завале (обвале) свыше 50 % обломков бетона и кирпича 1:1. Схема устройства прохода в завале показана на рис. 42, 43.
247

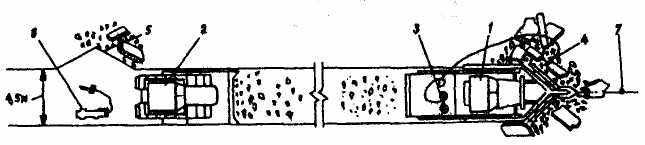

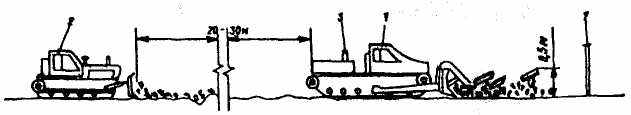

Рис. 42. Схема устройства прохода в завале:
1 - головной бульдозер; 2 - бульдозер для расширения и зачистки прохода; 3 - комплект газовой резки металла; 4 - резка защемленных конструкций; 5 - боковой отвал; 6 - комплект резки металла при зачистке прохода; 7 – вешка
Расчетные затраты труда спасателей и машинного времени на устройство прохода к заваленному зданию или транспортному средству показаны в таблице 54.
Пробивка проемов в наружных стенах и перекрытиях зданий сооружений осуществляется с помощью гидромолота, бурением и с применением ручной отрезной машины. Проемы в закли-

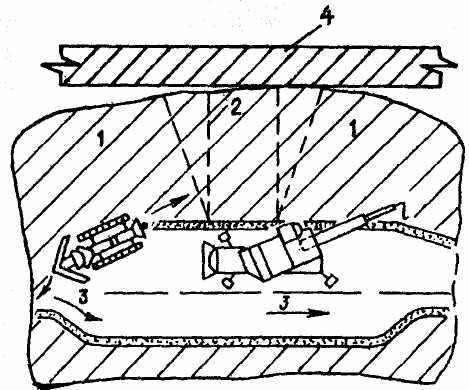

Рис. 43. Схема разборки завала у стены:
1 - завал; 2 - контур прохода; 3 - направление проезда; 4 - стена
248
Таблица 54
Расчетные затраты ручного труда спасателей и машинного времени на устройство прохода к заваленному зданию, транспортному средству длиной 10 м, при высоте завала (обвала, оползня) 2 м с расчисткой завала до основания
| Основные технологические операции | Единица измерения | Объем работ | Норма времени | Затраты труда и маш./ч | ||
| чел./ч | маш./ч | чел./ч | маш./ч | |||
| Оценка обстановки | - | - | 0,2 | - | 0,2 | - |
| Постановка задачи, инструктаж по мерам безопасности | | - | 0,2 | | 0,2 | 0,3 |
| Расстановка техники, подготовка ее к работе, провешивание прохода, расчистка площадки | м2 | 40 | 0,09 | 0,01 | 3,6 | 0,4 |
| Обрушение (укрепление) неустойчивых конструкций (при необходимости) | 1 конструкция | 3 | 0,25 | - | 0,75 | - |
| Дробление крупных обломков пневмоинструментом | шт. | 4 | 0,17 | 0,085 | 0,68 | 0,34 |
| Резка арматуры | рез. | 12 | 0,03 | - | 0,36 | - |
| Извлечение обломков автокраном | - | 30 | 0,17 | 0,085 | 5,1 | 2,55 |
| Зачистка прохода бульдозуром | 10 пог. м | 1 | 0,013 | 0,05 | 0,013 | 0,05 |
| Перемещение обломков автопогрузчиком на 25 м | м3 | 20 | 0,006 | 0,006 | 0,12 | 0,12 |
| Итого | | | | | 11,02 | 3,46 |
ненных металлических дверях - с применением ручной отрезной машины или газопламенной резки.
Размеры проема должны обеспечивать беспрепятствен-
249
ную эвакуацию пострадавшего, утратившего способность к самостоятельному передвижению, площадь проема в свету 0,5-1,0 м2, стороны проема 0,6 (1,0) × 0,8 (1,0) м, нижняя кромка проема на высоте 0,7-1,2 м над уровнем пола перемещения, где блокированы пострадавшие.
Размеры расчищенной от завала площадки у стены здания (сооружения) должны обеспечивать размещение и работу технических средства применяемых для пробивки проема.
Навесной гидромолот применяется для пробивки проемов в стенах толщиной 300-600 мм, при отсутствии опасности обрушения конструкций поврежденного здания от виброударного воздействия при пробивке проема и безопасного положения деблокируемых людей.
Основные технологические операции при пробивке проема в стене здания гидромолотом показаны в таблице 55.
Вывод людей через проем осуществляется с использованием подручных средств.
Схема устройства проема в стене здания гидромолотом показана на рис. 44.
Рис. 44. Устройство проема в стене гидромолотом:
1 - завал; 2 - стена; 3 - контур проема; 4 - гидромолот; 5 - установка газовой резки металла
250
Таблица 55
Технология пробивки проема в стене здания гидромолотом
| Основные технологические операции | Исполнители и технические средства | Возможная последовательность выполнения основных операций |
| Оценка обстановки, выбор способа пробивки проема | Командир подразделения | – |
| Постановка задачи подразделению, инструктаж по мерам безопасности | Командир подразделения | –- |
| Укрепление (обрушение) неустойчивых конструкций (по необходимости) | Л/состав подразделения | –– |
| Расстановка и подготовка к работе техники и инструмента. Трассировка контура проема | Л/ состав подразделения, гидромолот, инструмент | –– |
| Расчистка площадки у стены | Л/состав подразделения, бульдозер, шанцевый инструмент | –- |
| Пробивка отверстий по контуру проема | Оператор гидромолота, гидромолот | –– |
| Пробивка отверстий по диагонали проема | -//- | –- |
| Резка арматуры | Л/состав подразделения, отрезная машина, газопламенная резка | –- |
| Обрушение и удаление обломков | Л/состав подразделения, лом, кувалда | –- |
| Обрезка и загибание арматуры | Л/состав подразделения, отрезная машина, кувалда | – |
| Зачистка прохода | Л/состав подразделения, инструмент | –- |
| Вывод пострадавших из помещения, оказание нуждающимся первой медицинской помощи | Л/состав подразделения | –- |
251
Расчетные затраты ручного труда спасателей и машинного времени при пробивке проема в стене гидромолотом показаны в таблице 56.
Таблица 56
Расчетные затраты ручного труда спасателей и машинного времени при пробивке проема в стене гидромолотом
| Основные технологические операции | Единица измерения | Объем работ | Норма времени | Затраты труда и маш./ч | ||
| чел./ч | маш./ч | чел./ч | маш./ч | |||
| Оценка обстановки | - | - | - | - | 0,2 | - |
| Постановка задачи, инструктаж по мерам безопасности | - | - | - | | 0,2 | - |
| Укрепление (обрушение) неустойчивых конструкций (при необходимости) | 1 конструкция | 2 | 0,5 | - | 0,1 | 0,4 |
| Расстановка и подготовка к работе техники и инструмента | - | - | - | - | 0,1 | 0,1 |
| Расчистка площадки у стены | м2 | 50,0 | 0,09 | 0,01 | 4,5 | 0,5 |
| Разрушение стены гидромолотом | м3 | 0,24 | 0,27 | 0,27 | 0,07 | 0,07 |
| Резка аппаратуры (по необходимости) | рез. | 22 | 0,008 | - | 0,18 | - |
| Удаление обломков | м3 | 0,24 | 1,8 | - | 0,43 | - |
| Загибание арматуры | ед. | 22 | 0,004 | - | 0,09 | - |
| Зачистка прохода | м3 | 10 | 0,04 | - | 0,4 | - |
| Итого | | | | | 7,17 | 0,67 |
Проделывание проемов с помощью ручной отрезной машины применяется при толщине стен или перекрытий не более 26 см, а также при проделывании проемов в металлических дверях.
252
Для выполнения работ назначается 2-3 спасателя. Основные технологические операции при проделывании проема указанным способом приведены в таблице 57.
Способ бурения применяется для проделывания проемов в кирпичных и железобетонных стенах. Работа выполняется отделением спасателей (4-5 человек). Применяются: электробур с мощностью электродвигателя не менее 2 кВт, кольцевые алмазные сверла диаметром 80-125 мм.
Основные технологические операции устройства проема в стене (перекрытии) бурением показаны в таблице 58.
При проделывании проема в бетонных и железобетонных конструкциях толщиной до 300 мм и в кирпичных и керамзитобетонных конструкциях толщиной более 300 мм, шаг бурения должен быть больше диаметра применяемого сверла на 30 мм. При
Таблица 57
Основные технологические операции при проделывании проема с использованием ручной отрезной машины
| Основные технологические операции | Исполнители и технические средства | Возможная последовательность выполнения основных операций |
| Оценка обстановки, выбор способа пробивки проема | Командир подразделения | – |
| Постановка задачи подразделению, инструктаж по мерам безопасности | -//- | –- |
| Расчистка площадки и подготовка машины к работе | Л/состав подразделения, ручная отрезная машина, лопаты, лебедка | –– |
| Резка стены (перекрытия) на половину периметра | Л/состав подразделения, отрезная машина | –– |
| Установка опоры для блока, строповка блока в проеме | Л/состав подразделения, блок с захватами | –- |
253
табл. 57
| Резка стены (перекрытия) на оставшейся половине периметра | Л/состав подразделения, отрезная машина | –– |
| Предупреждение блокированных людей о вскрытии проема | Командир подразделения | –- |
| Удаление плиты из проема с помощью блока или домкрата | Л/состав подразделения, блок, домкрат | –- |
| Установка лестницы (при проеме в перекрытии) | Л/состав подразделения | –- |
| Вывод пострадавших через проем, оказание нуждающимся первой медицинской помощи | -//- | –- |
бурении кирпичных и керамзитобетонных конструкций толщиной до 300 мм шаг бурения должен быть больше диаметра применяемого сверла на 50 мм.
Бурение шпуров глубиной более 300 мм осуществляется последовательно с периодическим выводом сверла и извлечением кернов с помощью керноотборника и продувкой шпура.
Перегородки между шпурами разрушаются, начиная с верхнего левого или правого угла вниз по часовой стрелке. Удаление блока из проема осуществляется вытягиванием с помощью лебедки, крюки лебедки заводятся в специально пробуренные отверстияв верхней части блока. Проемы во внутренних стенах и перекры-
Таблица 58
Технология устройства проема в стене (перекрытия) бурением
| Основные технологические операции | Исполнители и технические средства | Возможная последовательность выполнения основных операций |
| Оценка обстановки, выбор способа пробивки проема | Командир подразделения | – |
254
табл. 58
| Постановка задачи, инструктаж по мерам безопасности | -//- | –- |
| Подготовка площадки, машины и технологической оснастки к работе, разметка проема | Л/состав подразделения, электробур, оснастка, лопаты | –– |
| Подключение электропитания и воды для охлаждения сверла | -//- | –– |
| Бурение отверстий по контуру проема с шагом 30-50 см | Л/состав подразделения, электробур | –- |
| Отбор кернов (при бурении стен (перекрытий) толщиной более 300 мм) | Л/состав подразделени | –– |
| Ломка перегородок между шпурами на половину контура проема | Л/состав подразделения, отрезная машина, монтажный лом | –- |
| Установка лебедки или домкрата для извлечения блока, строповка блока петлевым захватом | Л/состав подразделения, лебедка, домкрат | –- |
| Ломка оставшихся перегородок | Л/состав подразделения, монтажный лом, отрезная машина | –- |
| Предупреждение блокированных людей об уда-лении блока из проема | Командир подразделения | – |
| Удаление блока из проема, зачистка острых краев проема | Л/состав подраз-деления лебедка, домкрат, отрезная машина | –- |
| Установка лестницы в проем (при проеме в перекрытии) | Л/состав подразделения, лестница | –- |
| Вход спасателей в блокированное помещение | 1-2 спасателя | –- |
| Организация эвакуации пострадавших | -//- | –- |
| Вывод пострадавших из блокированного помещения | Л/состав подразделения | – |
тиях толщиной менее 250 мм проделываются резкой конструкций ручной отрезной машиной.
Деблокирование пострадавших из заваленных малоэтажных зданий (сооружений) осуществляется в основном
255
разборкой завала вручную с последующей (при необходимости) пробивкой проема в стене или крыше здания (сооружения) с помощью пневматических или электрических инструментов.
Для выполнения работы назначаются 3-4 человека.
Технология деблокирования пострадавших из заваленного здания с разработкой завала вручную показана в таблице 59.
Таблица 59
Технология деблокирования пострадавших из заваленного здания с разработкой завала вручную
| Основные технологические операции | Исполнители и технические средства | Возможная последовательность выполнения основных операций |
| Оценка обстановки, выбор места разборки завала | Командир подразделения | – |
| Постановка задачи и инструктаж по мерам безопасности | -//- | –- |
| Подготовка площадки для работ и инструмента | Л/состав подразделения, лопаты, носилки, кирки | –– |
| Разработка мелких фракций завала вручную, вынос из выемки в отвал | Л/состав подразделения, лопаты, носилки, ломы, кирки | –– |
| Извлечение крупных обломков | Л/состав подразделения, лесоматериал | –- |
| Крепление откоса выемка (при необходимости) | Л/состав подразделения, лопаты, носилки | –– |
| Зачистка дна выемки | Л/состав подразделения, электро гидро-, пневмо- инструмент | –- |
| Пробивка проема в стене (крыше) здания | Л/состав подразделения, блок, домкрат | –- |
| Вывод пострадавших через проем, оказание первой мед, помощи нуждающимся | Л/состав подразделения | –- |
256
Расчетные затраты ручного труда спасателей и машинного времени при деблокировании пострадавшего из заваленного здания с разработкой завала вручную показаны в таблице 60.
Таблица 60
Затраты ручного труда спасателей и машинного времени при
разработке завала высотой 2 м вручную
| Основные технологические операции | Единица измерения | Объем работ | Норма времени | Затраты труда и маш./ч | ||
| чел./ч | маш./ч | чел./ч | маш./ч | |||
| Оценка обстановки, постановка задачи | - | - | - | - | 0,3 | - |
| Подготовка площадки для производства работ | м2 | 6 | 0,1 | - | 0,6 | - |
| Разработка мелких фракций завала вручную, вынос в отвал | м3 | 10 | 1 | - | 10,0 | - |
| Извлечение крупных обломков | обломок | 3 | 0,15 | - | 0,45 | - |
| Крепление откоса выемки (при необходимости) | м2 | 4 | 0,05 | - | 0,2 | - |
| Зачистка дна выемки вручную | м2 | 10 | 0,19 | - | 1,9 | - |
| Пробивка проема в стене (крыше) здания перфоратором | м2 | 1 | 14 м2 в час | - | 0,07 | 0,07 |
| Итого | | | | | 13,52 | 0,07 |
Деблокирование пострадавших способом устройства галереи осуществляется в случаях, когда применение других
257
способов деблокирования невозможно.
Дня выполнения работы назначается подразделение, численностью 7-10 человек. Проходка галереи ведется в две смены по 20-30 минут каждая. Направление проходки, по возможности, выбирается по кратчайшему расстоянию к месту нахождения пострадавшего. При выполнении работ в галерее для освещения следует применять лампы шахтерского типа с напряжением не выше 12 вольт. Периодически следует проверять отсутствие загазованности галереи, которая возможна при повреждении коммунальной газовой сети. Проверка производится лампой ЛБВК.
При работе в галерее спасатели страхуются с помощью спасательного пояса и веревки. Конец спасательной веревки должен находиться в руках страхующего спасателя, находящегося вне галереи. Рабочее место ограждается установленным порядком.
В случаях, когда проходка галереи начинается не с краю завала, то в теле завала роется и крепится приямок, раз-
мером в плане 1,5 × 1,7 м и глубиной до 1,5 м для размещения инструмента, элементов крепи и извлекаемых обломков.
При устройстве галереи в устойчивых завалах и ах крепление производится после проходки каждого погонного метра с затяжкой кровли и боков в разбежку. В сыпучих завалах и ах проходка осуществляется с применением опережающей крепи (щита безопасности), крепление осуществляется через каждые 25-30 см проходки. При проходке галереи длиной более 5 м оборудуется приточная или вытяжная вентиляция. Технология устройства галереи показана в таблице 61.
258
Таблица 61
Технология устройства галереи в завале
| Основные технологические операции | Исполнители и применяемые технические средства | Возможная последовательность выполнения основных операций |
| Оценка обстановки, выбор места и направления проходки галереи | Командир подразделения | – |
| Постановка задачи спасателям, инструктаж по мерам безопасности | -//- | –- |
| Организация работ, расстановка техники, ограждение рабочей площадки, отключение КЭС, установка освещения, вентиляции | Командир и л/состав подразделения | –– |
| Отрывка и крепление приямка (при необходимости) | Л/состав подразделения, автокран, компрессор, шанцевый инструмент | –– |
| Укладка в приямок необходимого инструмента. Подготовка элементов крепления забоя | Л/состав подразделения, инструмент, элементы крепления | –- |
| Дробление крупных конструкций | 1 спасатель, отбойный молоток | –– |
| Расширение имеющихся полостей | 1 спасатель, домкрат, подушки | –- |
| Перерезание металлической арматуры | 1 спасатель, отрезная машина | –- |
| Извлечение обломков из галереи | 1 спасатель, поддон, лебедка | –- |
| Подготовка и подача элементов крепления | 1 спасатель, плотницкий инструмент, элементы крепления | –- |
| Установка 1 пог. м крепления в разбежку с полной затяжкой боков и кровли выработки и установкой распорок | 3 спасателя, элементы крепления, инструмент | –- |
| Смена спасателей | Очередные 3 спасателя | –- |
259
табл. 61
| Повторение циклов проходки до обнаружения пострадавшего | Спасатели, технические средства | –- |
| По достижении пострадав-шего проходка не менее 2-х м галереи для обеспечения его деблокирования | 3 спасателя, инструмент | – |
| Выборка мелких фракций вручную вокруг пострадавшего | 1 спасатель вручную | –- |
| Эвакуация пострадавшего из завала | 2 спасателя, волокуша | – |
| Оказание пострадавшему первой медицинской помощи | 2 спасателя, медицинские средства | - |
| Эвакуация пострадавшего в медпункт(пункт сбора пострадавших) | Спасатели, носилки | - |
Затраты труда спасателей и машинного времени на проходку 4 м галереи в завале показаны в таблице 62.
Таблица 62
Затраты труда спасателей и машинного времени на проходку 4 метров галереи в завале
| Основные технологические операции | Единица измерения | Объем работ | Норма времени | Затраты труда и маш./ч | ||
| чел./ч | маш./ч | чел./ч | маш./ч | |||
| Подготовительные операции | м2 | 30 | 0,1 | 0,01 | 3,0 | 0,3 |
| Отрывка приямка (при необходимости), экскаватор, зачистка вручную | м3 | 3,8 | 0,1 | 0,03 | 0,38 | 0,12 |
| Дробление крупных конструкций, обломков | м3 | 1,0 | 0,96 | 0,48 | 0,96 | 0,48 |
| Резка металлической армртуры | 5 резов | 80 | 0,07 | 0,07 | 1,1 | 1,1 |
| Вынос обломков из галереи | м3 | 2 | 0,2 | - | 0,4 | - |
260
табл. 62
| Расширение имеющихся полостей домкратами, подушками | 1 подъем | 15 | 0,08 | - | 1,2 | - |
| Подготовка и установка рам крепи в разбежку | шт. | 5 | 2,3 | - | 11,5 | - |
| Затяжка боков выработки всплошную | м2 | 8,0 | 0,19 | - | 1,52 | - |
| Затяжка кровли, выработка всплошную | м2 | 4,0 | 0,24 | - | 0,96 | - |
| Итого | | | | | 21,02 | 2,0 |
Технология устройства галереи в сыпучих грунтах под завалом показана в таблице 63.
Таблица 63
Технология устройства галереи в сыпучих грунтах
| Основные технологические операции | Исполнители и применяемые технические средства | Возможная последовательность выполнения основных операций |
| Оценка обстановки, выбор места и направления прокладки галереи | Командир подразделения | – |
| Постановка задачи подразделению, инструктаж по мерам безопасности | -//- | –- |
| Организация работ, постановка техники, ограждение рабочей площадки, отключение КЭС, устройство освещения | Л/состав подразделения | –– |
| Отрывка и крепление приямка | Л/состав подразделения, экскаватор, лопаты | –– |
| Укладка в приямок необходимого инструмента и элементов крепления | Л/состав подразделения, инструмент, элементы крепления | –- |
261
табл. 63
| Проходка галереи вручную на глубину 20-30 см (на одну раму) | 2 спасателя, лопаты, отбойный молоток | –– |
| Выемка а, в приямок | 1 спасатель, лопата | –- |
| Установка опережающей крепи (щита безопасности) | 2 спасателя, щит безопасности, лопаты, топор, скобы | –- |
| Проходка галереи на глубину 25-30 см | 2 спасателя, лопаты | –- |
| Крепление забоя | 2 спасателя, крепь, инструмент | –- |
| Выемка а в приямок | 1 спасатель, лопата, носилки | –- |
| Выброс а из приямка | 1 спасатель, лопата, носилки | –- |
| Смена спасателей | Очередные 3 спасателя | –- |
| Устройство вентиляции | Спасатели, вентилятор | – |
| Далее циклы повторяются | ||
| Проходка галереи в месте нахождения пострадавшего на глубину, необходимую для его освобождения. Подготовка пострадавшего к эвакуации | 2 спасателя, лопаты | – |
| Эвакуация пострадавшего из забоя | 2 спасателя, волокуша | - |
| Оказание пострадавшему первой медицинской помощи | 1-2 спасателя, мед. средства | - |
| Эвакуация пострадавшего на пункт сбора | 2-3 спасателя, носилки | - |
Расчетные затраты труда спасателей и машинного вре-
мени при проходке галереи в сыпучих и увлажненных ах показаны в таблице 64.
Схема устройства галереи в е под завалом (обвалом) показана на рис. 45.
Деблокирование пострадавших из транспортных средств, попавших под воздействие обвала или снежной лавины, производится путем расчистки или устройства прохода к
262
транспортному средству с последующим проведением мероприятий по обеспечению доступа спасателей непосредственно к пострадавшим путем открытия дверей, расчистки оконных проемов или пробивки проема в кузове транспортного средства.
При проведении работ по обеспечению доступа непосредственно к пострадавшим запрещается применять способы и технологии, могущие нанести пострадавшим дополнительные травмы. При
Таблица 64
Затраты труда и машинного времени на проходку 4 метров галереи в сыпучих и увлажненных ах
| Основные технологические операции | Единица измерения | Объем работ | Норма времени | Затраты труда и маш./ч | ||
| чел./ч | маш./ч | чел./ч | маш./ч | |||
| Подготовительные операции | м2 | 50 | 0,09 | 0,01 | 4,5 | 0,5 |
| Отрывка приямка экскаватором, зачистка вручную | м3 | 3,8 | 0,1 | 0,03 | 0,38 | 0,12 |
| Затяжка боков приямка | м2 | 9,6 | 0,9 | - | 1,82 | - |
| Проходка галереи вручную | пог. м | 4 | 1,0 | - | 4,0 | - |
| Установка опережающей крепи и рам крепления | 1 шт | 12 | 2,3 | - | 27,6 | - |
| Затяжка боков выработки всплошную | м2 | 8,0 | 0,19 | - | 1,52 | - |
| Затяжка кровли, выработка всплошную | м2 | 4,0 | 0,24 | - | 0,96 | - |
263
табл. 64
| Выемка а вручную в приямок | м3 | 4,0 | 1,0 | - | 4,0 | - |
| Итого в сыпучих ах: Откачка воды | м3 | 20 | 0,03 | 0,03 | 44,75 0,6 | 0,62 0,6 |
| Итого в увлажненных ах: | | | | | 45,38 | 1,22 |
отсутствии непосредственной угрозы для жизни пострадавших, их извлечение из аварийного транспортного средства производится только после того, как будет оказана первая медицинская помощь при травмах и будет закончена расчистка конструкций, блокирующих пострадавших.
В случаях, если под воздействием селя, снежной лавины или обвала транспортное средство перевернуто, сброшено с дороги в кювет или под откос, работы по деблокированию следует начинать только после надежной стабилизации транспортного средства.
Принимать меры по предотвращению возникновения вто-
264
