4Общие положения
4.1Аспекты процессного подхода в СТБ ИСО 9000
Применение в организации системы (сети) процессов наряду с их идентификацией и взаимодействием, а также менеджмент процессов может считаться «процессным подходом» СТБ ИСО 9000, СТБ ИСО 9001 и СТБ ИСО 9004.
Рисунок 1 - Реализация процессного подхода
Настоящие методические рекомендации затрагивают только первую часть реализации процессного подхода, касающуюся развертывания системы процессов, – т.е. описание процессов, которое включает определение, классификацию и идентификацию процессов, оказывающих влияние на качество продукции, производимой организацией. Менеджмент процессов (планирование, обеспечение, управление и улучшение) не рассматриваются в методических рекомендациях.
4.2Моделирование как способ адекватного описания процессов
Адекватное описание процессов возможно с помощью процедуры, называемой моделированием. Целью моделирования является создание точного, достаточного, лаконичного, удобного для восприятия и анализа описания системы, как совокупности взаимодействующих компонентов и взаимосвязей между ними [4].
Примечание – Такие системы, как деятельность организации или процесс, обладают сложной внутренней структурой и сложным характером взаимодействий между составными элементами. Очень часто нет возможности обычными средствами дать простое описание, а следовательно, и обеспечить понимание таких систем, которые делают их проектирование, разработку и поддержание в рабочем состоянии трудоемким и дорогостоящим. С другой стороны, с ростом технического прогресса адекватное описание систем становится все более актуальной проблемой.
Моделирование предполагает наличие (в обязательном порядке) установленного набора изобразительных (выразительных) средств и правил – способа описания объекта. Среди наиболее распространенных способов описания можно выделить:
- вербальное описание – описание на естественном языке.
Например, настоящие методические рекомендации являются описанием методики и порядка работ по определению, классификации и идентификации процессов на естественном языке.
Примечание – Для стандартизации это наиболее характерная и привычная форма описания. Следует отметить, что этот способ описания не всегда обеспечивает необходимый и достаточный уровень «адекватности».
- математическое описание – описание с помощью средств и правил математики.
Например, статистическая модель для анализа и прогнозирования технологического процесса, составленная на базе теории вероятности, математической и прикладной статистики.
- графическое описание – описание объекта с помощью средств и правил графического изображения.
Например, единая система конструкторской документации (ЕСКД) – набор средств и правил получения графического описания объекта, называемого чертежом.
Примечание - Следует отметить, что нет четких границ между приведенными способами описания и соответствующими им моделями. Как правило, каждая модель использует средства и правила других моделей. Например, математическая модель может содержать как элементы вербальной модели (словесное сопровождение), так и элементы графической модели (поясняющие схемы, рисунки и т.п.).
Описание должно иметь конкретное назначение. Это означает, что модель, как промежуточный этап системного подхода к менеджменту, разрабатывается для достижения конкретных целей. В случае процессного подхода в рамках системы менеджмента качества описание (модель) процессов создается для целей менеджмента процессов (планирования, обеспечения, управления и улучшения).
Примечание - Для сложных систем достаточно трудно получить одно единственное описание, отвечающее на все вопросы менеджеров, пригодное для достижения существующих целей. Являясь по своей природе многогранной по формам и содержанию представления, система как совокупность взаимосвязанных компонентов может быть описана в виде целого ряда самостоятельных, законченных моделей, количество которых определяется главным образом целями менеджмента. Типичный пример сложной системы – организация, которая может быть представлена как:
- система процессов, с помощью которой организация выполняет свою миссию;
- совокупность информационных объектов и потоков информации в организации;
- организационная структура, которая определяет подчиненность между подразделениями и отдельными сотрудниками;
- инфраструктура (территории, здания, сооружения, коммуникации) и т.д.
Соответственно различные представления организации или ее системы менеджмента могут быть описаны соответствующими моделями, отвечающими на конкретные вопросы. Например, функциональная модель представляет описание с требуемой степенью детализации сети процессов с целью их планирования, обеспечения, управления и улучшения. Модели данных (информационные модели) представляют собой подробное описание объектов и типов информации и данных с целью оптимизации и последующей автоматизации и т.д.
4.2.1 Методология функционального моделирования IDEF0
Одной из наиболее распространенных методологий для создания функциональных моделей (описаний) сложных систем и процессов является методология IDEF0 [1].
Основные принципы и понятия методологии IDEF0 приведены в приложении А.
Примечание - В 1993 г. методология IDEF0 была утверждена в качестве федерального стандарта США для функционального моделирования [2].
В 2000 г. Госстандарт России принял руководящий документ «Методология функционального моделирования IDEF0» для целей реинжиниринга деловых процессов и процессов менеджмента качества [3].
4.2.1.1 Цель и назначение функциональных моделей
Целью построения функциональной модели процесса является необходимое и достаточное формализованное описание всех подпроцессов, из которых состоит моделируемый процесс, а также характера взаимосвязей между ними. Такая модель способна обеспечить полное представление как о функционировании исследуемого процесса, так и обо всех имеющих в нем место потоках информации и материалов.
Функциональная модель отражает функциональную структуру системы процессов, составляющих деятельность организации. Она используется для формализации знаний о структуре деятельности организации, анализа деятельности «как есть», выявления «узких мест» и проектирования функциональной структуры «как должно быть».
4.2.1.2 Связь IDEF0 с процессным подходом в СТБ ИСО 9000

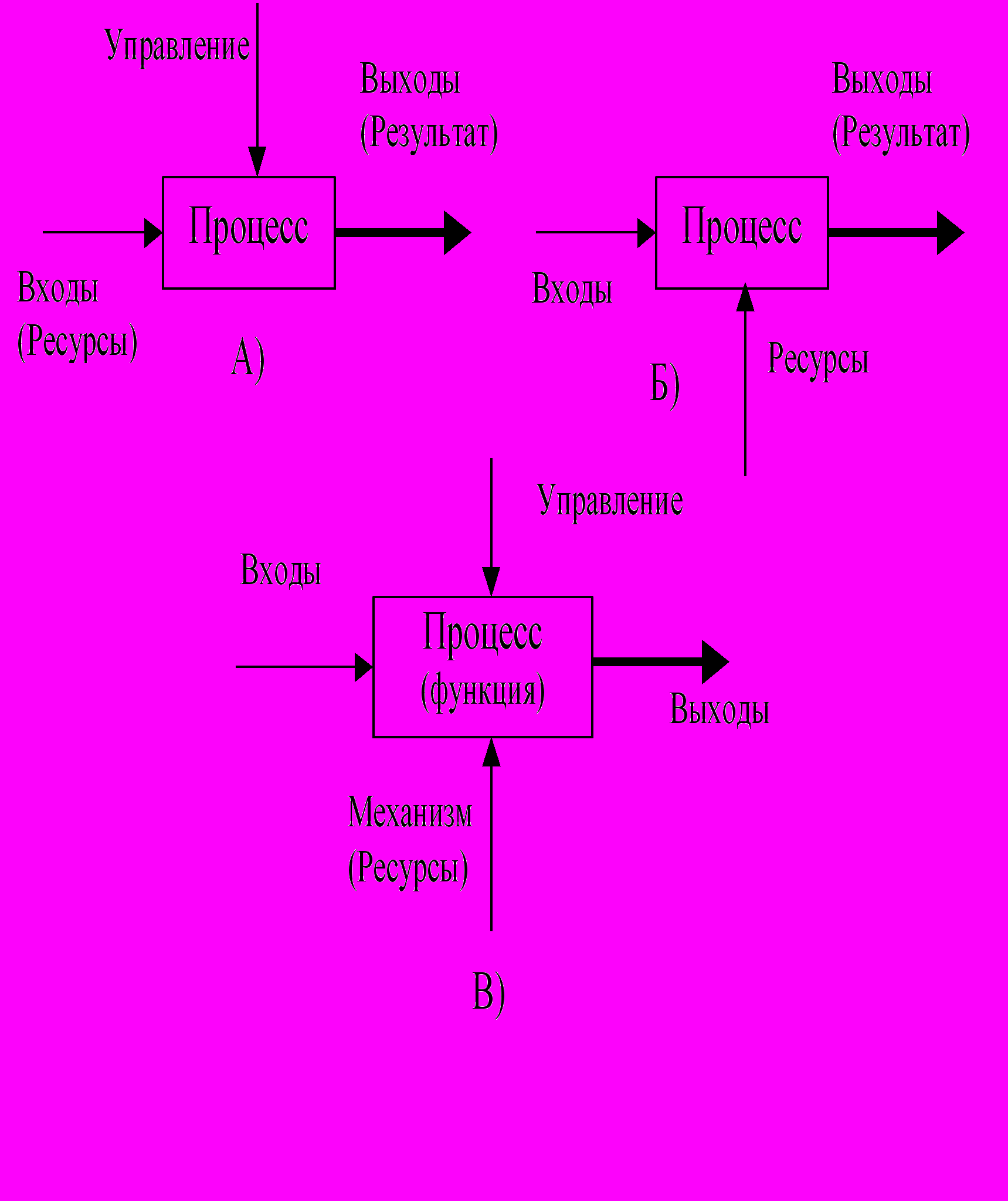

В различных источниках, трактующих или упоминающих процессный подход, предлагаются различные способы представления процессов (рисунок 2).
А) - в соответствии с [5], Б) – в соответствии с [6],
В) – в соответствии с методологией (стандартом) IDEF0 [3].
Рисунок 2 - Модели представления процессов
Очевидно, что методологические подходы IDEF0 к формализованному представлению процесса являются в наибольшей степени адекватными по отношению к подходам менеджмента качества в соответствии с требованиями СТБ ИСО 9001, что очень важно, в том числе для целей сертификации.
Примечание - Можно позволить себе такую интерпретацию преимущества IDEF0 – подхода к описанию процессов по сравнению с традиционным (для промышленных предприятий). Предположим необходимо спроектировать изделие, например вал. Это можно сделать двумя путями:
- первый – описание вала словами, типа: …тело цилиндрической формы с N ступенями. Левая ступень имеет диаметр…. и т.д., а также со словесным изложением конструктивных особенностей (фасок, канавок, галтелей и т.п.), требований к размерам, форме, расположению, шероховатости, материалу;
- второй – графическое изображение вала в виде чертежа, выполненного в соответствии с правилами ЕСКД.
Это не вызовет ни у кого сомнения, что второй подход значительно более нагляден, реалистичен, «готов» к анализу (управлению, улучшению).
Если провести параллель описания процессов в рамках систем качества с такой аналогией, то:
- первый подход – традиционный подход описания процессов в виде стандартов, методик, инструкций;
- второй подход – графическое изображение сети процессов с интегрированным первым подходом.
Можно сказать, что IDEF0 – это аналог ЕСКД (ЕСТД) для разработки и идентификации сети процессов компании в рамках системы качества, позволяющая сделать проект системы качества как сети процессов более наглядным (прозрачным), увязанным, «готовым» к регулярному анализу, управлению, улучшению.
