Справочныематериал ы технадзор а / систематизированные

Вид материала

Документы

Содержание 1) Смещение с надира в направлении вращения трубы = 20-50 мм. Схема выполнения подварочного слоя

Подобный материал:

• Отчет о результатах эксперимента это документ, который содержит систематизированные, 38.43kb.
• Показал систематизированные, полные и глубокие знания по всем разделам учебной программы, 64.72kb.
• Учебно-методический комплекс по дисциплине дпп. В. 01. Термодинамика сред в электромагнитном, 163.24kb.
• Античное время, 82.58kb.
• Л. А. Крукиер " " 2010 г. Учебная программа курса, 172.29kb.
• Рабочая программа дисциплины «история» Среднее профессиональное образование, 358.76kb.
• Рабочая программа учебной дисциплины история Цикл, 273.37kb.
• Всего сорок три года, 252.63kb.
• Рабочая программа учебной дисциплины история России Цикл, 265.62kb.
• Пояснительная записка Гигиена питания учебная дисциплина, содержащая систематизированные, 1138.9kb.

Примечания: 1) Смещение с надира в направлении вращения трубы = 20-50 мм.

2) Режимы даны для сварки на постоянном токе обратной полярности при угле наклона электрода, равном нулю.

3) Подварку корневого слоя шва термически упрочненных труб следует выполнять проволокой диаметром 3 мм при значениях погонной энергии не более 23 кДж/см. Расчет погонной энергии сварки (q/V) производят по формуле:

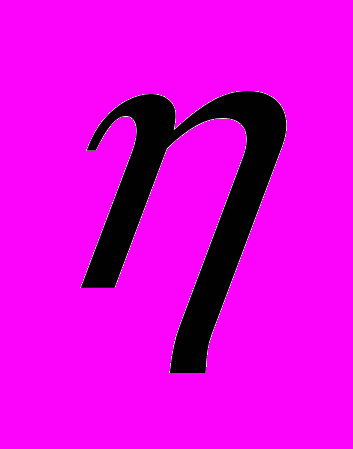

0,036 х х I_СВ x U_Д

q/V = ------------------------------- (кДж/см),

V_СВ

где - эффективный КПД дуги (для сварки под флюсом =0,8);

I_СВ - сварочный ток, А; U_Д - напряжение на дуге, В;

V_СВ - скорость сварки, м/ч; 0,036 - коэффициент перевода размерности.

10. В процессе сварки стыка следует контролировать межслойную температуру, которая должна находиться в пределах 50 – 250 ^ОС. Контроль температуры следует производить на расстоянии 10 – 15 мм от шва не менее чем в 3-х точках, расположенных равномерно по периметру стыка.


6.5.2.11 Перед выполнением подварочного слоя межслойная температура контролируется изнутри трубы в соответствии с требованиями п. 6.5.2.10. В случае снижения температуры ниже 50 ^ОС следует произвести подогрев стыка до температуры 50^{+30 О}С.

Таблица 6.5.2.2 - Режимы автоматической подварки корневого слоя шва с использованием комбинации «агломерированный флюс + проволока»

Схема выполнения подварочного слоя	Диаметр проволоки, мм	Сварочный ток, А	Напряжение на дуге, В	Скорость сварки, м/ч.	Вылет электрода, мм
После сварки корневого слоя шва	3,0/3,2	450 – 500	29 – 31	35 – 40	30 – 35
	4,0	450 – 500	30 – 32	30 – 35	30 – 35
После сварки всех наружных слоев шва	3,0/3,2	570 – 630	30 – 32	35 – 40	30 – 35
	4,0	600 - 650	30 - 33	30 – 35	30 – 35
