3.2.1 расстояние между швами патрубков,усиливающих листов и швами стенкидолжно быть не менее:до вертикальных швов – 250 мм; до горизонтальных швов не менее -100 мм. ПБ 03-381-00
10.2.3 для приникновения внутрь резервуара при его монтаже и обслуживании,каж-дый резервуар должен иметь не менее 2х люков в первом поясе стенки. ПБ 03-381-00
3.10.2.4 лазы-люки должны иметь условный проход не менее 600 мм. ПБ 03-381-00
3.13.4 приварка постоянных конструктивных элементов должна производиться черезлистовые накладки со скругленными углами,которые привариваются сплошным швом повсему периметру. ПБ 03-381-00
4.9.2 конструкции,имеющие брак,допущенный заводом- изготовителем подлежат ре-монту или замене за счет изготовителя,независимо от того,на каком этапе был выявлен дефект. ПБ 03-381-00
6.5.10 вырывы основного металла или подрезы в местах удаления технологическихприспособлений не допускаются. ПБ 03-381-00
3.14.3 на анкерных болтах кроме гаек,должны быть контргайки.Минимальный диаметр анкерных болтов болжен составлять не менее 24 мм. ПБ 03-381-00
3.13.4 катет угловых швов крепления конструктивных элементов должени опреде-ляться толщиной стенки,а также толщиной привариваемых элементов и не должен пре-вышать 12 мм. ПБ 03-381-00
3.13.4 постоянные конструктивные элементы должны располагаться не ближе 5-тинормальных толщин стенки от оси горизонтальных швов стенки и днища резервуара,и неближе 10-ти номинальных толщин стенки от оси вертикальных швов стенки. ПБ 03-381-00
3.9. Разгрузка рулонов с железнодорожных транспортеров и платформ должна осуществляться на специально подготовленных площадках в соответствии с ППР на погрузочно-разгрузочные работы.
Категорически запрещается сбрасывание рулонов с платформы или транспортера на песчаные или другие подсыпки. ВСН-311-89
5.14. Швы сварных соединений и конструкций по окончании сварки должны быть очищены от шлака, брызг и натеков металла. Удаление заводских и монтажных приспособлений и вспомогательных элементов сбиванием и отламыванием запрещено. После их удаления огневым или механическим способами остатки швов должны быть зачищены заподлицо с основным металлом. Углубления в основном металле не допускаются. После зачистки необходимо проконтролировать места креплений временных приспособлений с целью недопущения дефектов в этих местах.
Места зачистки на стенке из стали марки 16Г2АФ должны быть проконтролированы магнитопорошковым или капиллярным (цветным) методами с целью выявления и устранения трещин в основном металле.ВСН-311-89
10.5. При перекатывании рулонов запрещено нахождение людей как впереди, так и сзади их на расстоянии не менее 10 м. ВСН-311-89
10.10. В процессе развертывания рулона люди не должны находиться ближе 12 м от освобождающегося витка полотнища. Запрещается пребывание людей ближе 15 м от каната, с помощью которого производится развертывание. ВСН-311-89
10.13. При установке элементов кольца жесткости и щитов покрытия запрещается пребывание людей под устанавливаемыми элементами. ВСН-311-89
10.16. Освещение внутри резервуара обеспечивают светильниками напряжением 12 В (типа переносных) с питанием от разделительных трансформаторов.
Применение автотрансформаторов внутри резервуара запрещено. . ВСН-311-89
10.20. До начала испытаний должно быть назначено ответственное лицо - руководитель испытаний, а все работники, принимающие в них участие, должны обязательно пройти инструктаж по безопасным методам ведения работ непосредственно на местах их выполнения с соответствующим письменным оформлением.
На все время испытаний устанавливается обозначенная предупредительными знаками граница опасной зоны с радиусом не менее двух диаметров резервуара, внутри которой не допускается нахождение людей, не связанных с испытанием.
Все контрольно-измерительные приборы, задвижки и вентили временных трубопроводов для проведения испытаний должны быть расположены за пределами обвалования на расстоянии не менее двух диаметров резервуара и сконцентрированы в одном месте под навесом.
Для обеспечения безопасного ведения работ в период гидравлических испытаний необходимо в процессе наполнения или опорожнения резервуара водой, а также при перерывах в испытаниях (ночное время, время контрольной выдержки и т.п.) открывать смотровой и замерный люки на крыше.
Во время повышения давления или вакуума допуск к осмотру резервуара разрешается не ранее, чем через 10 мин после достижения установленных испытательных нагрузок.
Для предотвращения превышения испытательной нагрузки при избыточном давлении и вакууме должны быть предусмотрены специальные гидрозатворы, соединенные с резервуаром трубопроводами расчетного сечения. ВСН-311-89
. Приложение 14
Рекомендуемое
Методика измерения отклонений от вертикали образующих стенок
цилиндрических резервуаров с помощью теодолита
Методика может быть использована при монтаже и проведении прочностных испытаний резервуаров, сооружаемых из рулонных и полистовых заготовок. Методика обеспечивает возможность установки (с проектным отклонением) по вертикали рулонных заготовок стенки при их разворачивании, а также при установке листовых заготовок в проектное положение.
Измерение отклонений от вертикали производится для точек пересечения вертикального и горизонтальных сварных швов какой-либо данной образующей стенки (для образующих, расположенных между вертикальными сварными швами, измерения производятся по предварительно размеченным точкам). Точками визирования могут служить также пересечения вертикального сварного шва с ребрами жесткости и "балконом".
Определение отклонений образующих стенки от вертикали производят в следующей последовательности (см. чертеж):
1. В основании образующей по нормали к уторной окружности горизонтально устанавливается линейка с миллиметровыми делениями или нивелирная рейка. Установка линейки выполняется с применением соответствующих приспособлений, обеспечивающих ее плотный контакт с основанием образующей и положение по нормали к уторной окружности.
2. На прямой линии, отклоненной от касательной к уторной окружности на угол не более 30° и на расстоянии 15-35 м от основания данной образующей устанавливается теодолит.
3. На каждой образующей определяется число линейных единиц (мм), содержащихся в малой угловой величине, например, 20’ горизонтального круга теодолита - цена деления. Это необходимо для определения отклонения от вертикали визируемой точки образующей, когда она проецируется во внутрь уторной окружности.
4. Производится визирование на пересечение сварных швов, ребер жесткости или по намеченным точкам. Затем поворотом трубы теодолита вокруг горизонтальной оси визируемая точка проецируется на установленную ранее линейку (рейку). Отсчет по линейке в миллиметрах определяет отклонение визируемой точки от вертикали. Полученный отсчет записывается в журнал. Для следующей точки процедура повторяется.
5. Для обеспечения большей точности измерения отклонение от вертикали одной и той же образующей может быть определено с двух сторон - слева и справа.

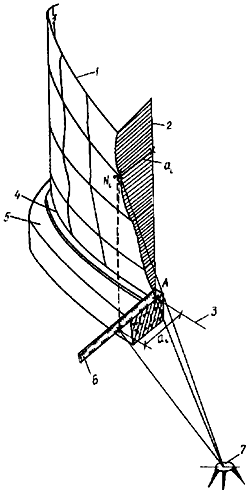

Схема определения отклонений образующих стенки резервуара от вертикали
1 - стенка резервуара; 2 - теоретическая вертикаль к уторной окружности в точке А; 3 - касательная к уторной
окружности в точке А; 4 - уторная окружность; 5 - железобетонное фундаментное кольцо; 6 - линейка (рейка),
установленная по нормали к касательной; 7 - теодолит;
- точки визирования;
- отклонения от вертикали точек . ВСН-311-89
3.9.20. Закрытые короба понтона, требующие визуального контроля и имеющие доступ с верхней части понтона, должны быть снабжены люками с крышками или иными устройствами для контроля за возможной потерей герметичности. ПБ 03-381-00
3.10.1.7. Усиливающие накладки должны быть снабжены контрольными отверстиями М 10, располагаемыми на горизонтальной оси патрубка или люка. В случае изготовления усиливающей накладки из двух частей, сваренных горизонтальным швом, контрольные отверстия (по одному в каждой части накладки) располагаются в средней части по высоте noлyнакладки. ПБ 03-381-00
3.10.2.5. Крышки люков должны быть снабжены поворотным устройством для облегчения открывания и закрывания. ПБ 03-381-00
3.4.2. Все листы днища резервуаров объемом 1000 м
и менее должны иметь номинальную толщину не менее 4 мм, исключая припуск на коррозию.Днища резервуаров объемом от 2000 м
и более должны иметь центральную часть и утолщенные кольцевые окрайки. Все листы центральной части днищa указанных резервуаров должны иметь номинальную толщину не менее 4 мм, исключая припуск на коррозию. ПБ 03-381-003.6.1. Резервуары с плавающей крышей должны иметь верхнее кольцо жесткости, устанавливаемое на верхнем поясе стенки. В соответствии с расчетом на устойчивость стенки в резервуаре могут устанавливаться промежуточные кольца жесткости, количество которых и положение на стенке определено в п.3.5.7.1+3.5.7.3. ПБ 03-381-00
3.8.5.5. Плавающие крыши должны иметь опорные стойки, позволяющие фиксировать крышу в положении, при котором возможен свободный проход человека по днищу резервуара под плавающей крышей - около 1800 мм.
По требованию Заказчика плавающие крыши могут иметь опорные стойки, позволяющие фиксировать крышу в двух нижних положениях - рабочем и ремонтном.
Опорные стойки, изготовленные из трубы или другого замкнутою профиля, должны иметь отверстия для обеспечения дренажа.
Для распределения динамических нагрузок, передаваемых плавающей крышей на днище резервуара, под опорными стойками плавающей крыши должны быть установлены стальные подкладки, приваренные к днищу резервуара сплошным швом. ПБ 03-381-00
3.8.5.6. Плавающие крыши должны иметь минимум один люк-лаз (световой люк) номинальным диаметром не менее 600 мм, позволяющий осуществлять вентиляцию и вход обслуживающего персонала под плавающую крышу, когда из резервуара удален продукт. ПБ 03-381-00
3.9.4.Периферийная стенка (бортик) понтона с учетом его притопления должна превышать уровень продукта не менее чем на 150 мм. Аналогичное превышение должны иметь патрубки понтона. ПБ 03-381-00
3.9.11. Понтон должен быть обеспечен фиксированными либо регулируемыми опорами. Нижнее рабочее положение определяется минимальной высотой, при которой конструкции понтона оказываются выше различных устройств, находящихся на стенке или днище резервуара и препятствующих опусканию понтона.
Опоры, изготовленные из замкнутого профиля, должны иметь отверстия в нижней и верхней части для обеспечения дренажа и зачистки.
Во избежание разрушения и нарушения плотности особое внимание должно быть уделено креплению опор к элементам понтона. ПБ 03-381-00
3.11.4. Все патрубки в крыше резервуара, эксплуатируемые при избыточном давлении, должны иметь временные заглушки, которые предназначены для герметизации резервуара при проведении испытаний.
ПБ 03-381-00
19. НАКЛОННО-НАПРАВЛЕННОЕ БУРЕНИЕ ( СТН 01-92 )
2.4 нарушена конструкция БППТ (нарушен проект)
2.7 концы защитных кожухов не имеют сальниковых уплотнений
2.7 отсутствуют наружние геодезические знаки,не обозначены подзмные коммуника-
ции,не выполнена контрольная нивелировка осевых и не привязаны к ним врем.репера.
4.7 –4.9 не обустроены подъездные пути
4.14 не снят плодородный слой на стройплощадках с вывозом во временный отвал
4.15-4.16 не проведены работы по устройству водоотводных каналов защищающих
от стока загрязняющих вод.
4.18 не проведен контроль сплошности изоляционного покрытия,протаскиваемого
участка трубопровода.
4.20 расстояние от точки забуривания до основания откоеа берега менее 30-40 м
4.43 не проводится зачистка стыков трубопровода перед нанесением изоляции до
3,4 степени очистки.
4.44 не приводится ремонт изоляционного покрытия.
4.48 гидроиспытания проводятся 3 раза.
6.7 не оформлен акт передачи створа (трассы)
6.10 вращение долота не по часовой стрелке.
6.12 показания телеметрической системы не проводятся через каждые 5 м.
6.15 не ведется журнал буровых работ.
6.20 не проведена проверка качества изоляционного покрытия после протаскивания
7.4 уложенный кабель при прокладке ББАС не соответствует следующим маркам:
МКС АШП 1/4/1.2 Д16.4мм
МКС АШП 4/4/1.2 Д 24.7мм
МКС АШП 7/4/1.2 Д 29.8мм
(эл.кабель другого типа согласовывается с заказчиком ).
7.5 защитный кожух ББЛС не соответствует маркам сталей 10. и 20. ГОСТ – 1050-88
Д 108мм -16.7м
Д 159мм -24.7м
Д 159мм -29.8м
7.9 не проводится контроль сварных стыков трубопровода для ББЛС.
7.9 не проводится контроль кожуха на герметичность
7.9 перед началом работ не проведены работы по обустройству мест выхода кА-
беля (установка колодцев).
8.4 не проведены подготовительные мероприятия по очистке промывочной жидкостии пульпы.
8.6 работы и проезд техники осуществляется за полосой отвода земли.
8.9 производство работ,складирование и хранение материалов проводится вне зон
установленных ППР.
6.1 машины и механизмы не имеют Российских сертификатов соответствия и разре-шения ГГТН РФ на применение для строительства опасных производственных объектов.
РД-08-59-94 «Положение о порядке разработки допуска к испытаниям и серий-
ному выпуску наладочного оборудования,оборудования для трубопроводного
транспорта и проектирования технологических процессов,входящих в перечень
объектов подконтрольных ГГТН РФ».о.2.7 «Правил применения технических
устройств на опасных производственных объектах».
20. С Т Р О И Т Е Л Ь С Т В О
1.3 Запрещается начинать работы по возведению надземных конструкций здания (сооружения) или его части (секции, пролета, яруса, участка, за хватки и т.д.) до полного окончания устройства подземных конструкций и обратной засыпки котлованов, траншей и пазух с уплотнением грунта до плотности его в естественном состоянии или заданной проектом1 (за исключением подземных конструкций, возведение которых проектами производства работ предусмотрено в другие сроки) . .СНиП 3-01-01-85
1.2. До начала выполнения стро ительно-монтажных работ, в том числе подготовительных, работ на объекте заказчик обязан получить в установленном порядке разрешение на выполнение строительно-монтажных работ. Выполнение работ без указанного разрешения запрещается.СНиП 3-01-01-85
10.6 ж) при массе трамбовок 3 т и выше запрещается вытрамбовывать котлованы на расстояниях менее: 10 м — от эксплуатируемых зданий и сооружений, не имеющих деформаций, и 15 м — от зданий и сооружений, имеющих трещины в стенах, а также от инженерных коммуникаций, выполненных из чугунных, железобетонных, керамических, асбестоцементных и пластмассовых труб. При массе трамбовок менее 3 т указанные расстояния могут быть уменьшены в 1,5 раза. СНиП 3-02-01-87
11.4. Не допускается погружение свай сечением до 40х40 см на расстоянии менее 5 м, шпунта — 1 м и полых круглых свай диаметром до 0,6 м — 10 м до подземных стальных трубопроводов с внутренним давлением не более 2 МПа. Погружение свай и шпунта около подземных трубопроводов с внутренним давлением свыше 2 МПа или на меньших расстояниях можно производить только с учетом данных обследования и при соответствующем обосновании в проекте.
При применении для погружения свай и шпунта молотов или вибропогружателей вблизи существующих зданий и сооружений необходимо оценить опасность для них динамических воздействий исходя из влияния колебаний на деформации грунтов оснований, технологические приборы и оборудование, а также допустимости уровня колебаний по санитарным нормам.
Примечание. Оценку влияния динамических воздействий на деформации оснований, сложенных горизонтальными, выдержанными по толщине слоями (допускается уклон не более 0,2) песка, кроме водонасыщенных мелких и пылеватых, можно не производить при забивке свай молотами массой до 7 т на расстоянии свыше 15 м, при вибропогружении свай — 25 м и шпунта — 10 м до зданий и сооружений. В случае необходимости погружения свай и шпунта на меньших расстояниях до зданий и сооружений должны быть приняты миры по уменьшению уровня и непрерывной продолжительности динамических воздействий (погружение свай в лидерные скважины, снижение высоты подъема молота, чередующаяся забивка ближайших и более удаленных свай от зданий и др.) и проводиться геодезические наблюдения за осадками зданий и сооружений. СНиП 3-02-01-87
11.37. Буроопускной способ погружения свай применяется при средней температуре вечномерзлого грунта по длине сваи минус 0,5° С (и ниже); сваи погружаются в предварительно пробуренные скважины, диаметр которых превышает (на 5 см и более) наибольший размер поперечного сечения сваи; полость между стенками скважины и сваей заполняется грунтовым или специальным раствором.
Скважины перед погружением а них свай должны быть очищены от воды, шлама, льда или снега. Толщина слоя жидкого шлама или воды на дне скважины при погружении свай не должна превышать 15 см. Наличие на дне скважины замерзшего или сухого шлама, льда или вывалов грунта не допускается.
11.44. Бурозабивной способ погружения свай допускается применять в пластичномерзлых грунтах без крупнообломочных включений. Сваи погружаются забивкой в предварительно пробуренные скважины диаметром на 1—2 см меньше наименьшего размера поперечного сечения сваи.
Примечания: 1. Возможность применения бурозабивного способа устанавливается по материалам инженерно-геокриологических изысканий, а также пробной забивки свай с измерением температуры грунтов на день забивки.
2. Контрольная добивка свай после их вмерзания не допускается.
3. Бурозабивным способом следует погружать только сваи со сплошным поперечным сечением. В отдельных случаях допускается погружение бурозабивным способом полых стальных свай при условии сохранения их целостности в процессе забивки, с обязательным извлечением и освидетельствованием контрольных свай.
4. В зимнее время не допускается, чтобы перед погружением бурозабивных свай грунт на стенках скважины перешел из пластичномерзлого в твердомерзлое состояние. СНиП 3-02-01-87
11.53. Не допускается незаполненный раствором промежуток между ростверком и оголовком (сваей).
12.6. Погружение всех видов опускных колодцев без применения специальных мероприятий по снижению сил трения их стен о грунт (тиксотропная рубашка, антифрикционные обмазки и др.) не допускается. СНиП 3-02-01-87
12.11. Открытый водоотлив при опускании колодцев не допускается применять на участках с оплывающими грунтами, а также в случаях применения тиксотропной рубашки в песчаных водоносных грунтах. . СНиП 3-02-01-87
14.9 г) при закреплении водоносных песчаных грунтов необходимо, чтобы последовательность инъекционных работ обеспечивала надежное отжатие подземной воды нагнетаемыми реагентами. Защемление подземной воды в закрепляемом массиве не допускается. . СНиП 3-02-01-87
