Программа дисциплины

Содержание 8 Контрольная работа 2 Графическая работа 11 Графическая работа 12 Графическая работа 13 Графическая работа 14 Графическая работа 15 Графическая работа 16 Графическая работа 17

Подобный материал:

• Программа по курсу общей физики для Радиофизического факультета, 140.36kb.
• Программа дисциплины "экология и рациональное природопользование" Код дисциплины, 261.71kb.
• Представлены программа дисциплины, краткий конспект лекций, задания для семинарских, 2124.92kb.
• Методичекие рекомендации и контрольные задания по дисциплине Микробиология, физиология, 1141.2kb.
• Рабочая программа учебной дисциплины мотивация и стимулирование труда Специальность, 401.28kb.
• Учебно-практическое пособие для студентов специальностей: 0604, 0605, 0606, 0611, 3513,, 748.8kb.
• Рабочая программа учебной дисциплины управление производительностью (эффективностью), 233.11kb.
• К семинарским занятиям по курсу, 537.41kb.
• Темы лекций второго семестра Программа экзамена второго семестра Тема, 71.64kb.
• Методические указания по комплексному изучению курса «экономическая теория», 499.57kb.

8 КОНТРОЛЬНАЯ РАБОТА 2

Гр 11 Выполнение эскиза детали с применением сечения.

Гр 12 Выполнение эскиза детали с применением простого или сложного разреза с добавлением элементов конструирования, технический рисунок детали.

Гр 13 Выполнение рабочего чертежа по эскизам гр раб 11 или 12

Гр 14 Эскиз зубчатого колеса или шестерни с натуры.

Гр 15 Чертеж зубчатой передачи.

Гр 16 Эскизы сборочной единицы, состоящий из 5 – 10 деталей.

Гр 17 Сборочный чертеж по эскизам, спецификация.

Гр 18 Деталирование сборочного чертежа

Гр 19 Второе деталирование

Гр 20 Схема по специальности.


ГРАФИЧЕСКАЯ РАБОТА 11

Тема: Выполнение эскиза детали с применением сечения.


знать:

• требования к рабочим чертежам;


• последовательность выполнения эскизов;


• обозначение материалов;


• классификацию;


• основные параметры и характеристики резьб;


• правила изображения резьбовых изделий;


• условные изображения и обозначения стандартных крепёжных изделий


уметь:

• читать чертёж; выполнять эскизы и чертежи; изображать и обозначать различные резьбы и резьбовые соединения.


По чертежу детали оформить эскиз. В зависимости от конструктивных особенностей детали выполнить необходимое количество изображений - видов, разрезов, сечений, для уточнения конструкции необходимо выполнить выносные элементы проточек, канавок. При выполнении разрезов предпочтение отдавать соединению вида с разрезом, тк ось симметрии расположена горизонтально, то вид выполняют сверху, а разрез снизу от оси Проставить все размеры.

Считать, что материал детали Cm 5 ГОСТ 380-88 Обозначение материала записать в основной надписи


ГРАФИЧЕСКАЯ РАБОТА 12

Тема :Выполнение эскиза детали с применением простого или сложного разреза с добавлением элементов конструирования, технический рисунок детали.


знать:

• требования к рабочим чертежам; последовательность выполнения эскизов; обозначение материалов;


• классификацию, основные параметры и характеристики резьб; правила изображения резьбовых изделий; условные изображения и обозначения стандартных крепёжных изделий


уметь:

- читать чертёж, выполняя эскизы и чертежи, изображать и обозначать различные резьбы и резьбовые соединения.


По наглядному изображению выполнить эскиз детали с необходимым количеством изображений Где необходимо применить сечения, разрезы, выносные элементы Проставить размеры. Построить технический рисунок детали.

Детали выполнены в масштабе 1:1, коэффициент искажения по осям считать равным 1

Материал деталей: Сталь 20 ГОСТ 1050-88


ГРАФИЧЕСКАЯ РАБОТА 13

Тема: Чертеж зубчатой передачи


знать:

- основные виды передач, основные параметры и конструктивные разновидности колёс


уметь:

- условно изображать зубчатые передачи на рабочих чертежах

Приступая к работе необходимо изучить тему: "Передачи" По своему варианту найти основные параметры для конической передачи и по таблице произвести расчёты. Приступить к выполнению работы. Необходимо одновременно выполнять обе проекции, начать с фронтальной проекции. После того как все конструктивные особенности передачи будут изображены, выполнить фронтальный разрез Для валов по справочникам подобрать шпонки и выполнить соединение вала с колесом и шестерней.

В основной надписи или свободном поле чертежа записать исходные данные по варианту (m, zl, z2)


ГРАФИЧЕСКАЯ РАБОТА 14

Тема: Эскизы сборочной единицы


знать:

- порядок выполнения эскизов, обозначение деталей, входящих в сборку, увязку сопрягаемых размеров


уметь:

• выполнять эскизы сборочной единицы, назначать шероховатость поверхностей деталей, записывать технические требования на изготовление детали.


На своём предприятии взять сборочную единицу, состоящую из 46 нестандартных деталей

Выполнить эскизы каждой детали с необходимым количеством видов, разрезов, сечений, выносных элементов Проставить размеры, назначить технические требования на деталь, обозначить шероховатость поверхностей деталей.

Технические требования записываются над основной надписью чертежа в соответствии с ГОСТ 2316-68.

Заполнить основную надпись, записав в ней обозначение материала детали

В том случае, если на предприятии взять сборочную единицу нет возможности, то всё перечисленное выше выполнить по прилагаемым сборочным единицам по своему варианту


ГРАФИЧЕСКАЯ РАБОТА 15

Тема: Сборочный чертёж по эскизам работы Гд Спецификация


Иметь представление:

• об изображении контуров пограничных деталей; об изображениях частей изделий в крайних и промежуточных положениях;


• о порядке сборки и разборки сборочной единицы; об обозначении изделий и их составных частей; о конструктивных особенностях при изображении сопрягаемых деталей;


- об изображении уплотнительных устройств, подшипников, пружин, стопорных и установочных устройств


знать:

• назначение, содержание и порядок выполнения СБ; - заполнение спецификации; упрощения на СБ;


- увязку сопрягаемых размеров


уметь:

• последовательно выполнять СБ;


• наносить номера позиций деталей; входящих в сборку


Порядок работы: по эскизам деталей составить сборочный чертёж Обозначить позиции Поставить размеры Назначить технические требования Заполнить основную надпись Составить спецификацию на сборочную единицу Сборочный чертёж выполнить на формате А2, применив масштаб Спецификацию разместить над основной надписью


ГРАФИЧЕСКАЯ РАБОТА 16

Тема: Деталирование сборочного чертежа


Иметь представление:

о нанесении размеров на чертежах деталей; о заполнении основной надписи на чертежах деталей

знать:

• назначение и работу сборочной единицы;


• габаритные, установочные и присоединительные размеры


уметь:

- читать и деталировать сборочный чертёж


Выполнить чертежи деталей согласно заданию

Приступая к работе необходимо изучить стандарты 2108-68, 2109-79, 2420-69, освоить практику выполнения чертежей деталей по сборочному - чертежу

Методические указания: приступая к выполнению задания, необходимо ознакомиться с изделием: выяснить его назначение, рабочее положение, принцип действия устройства, способы соединения его составных частей и деталей, последовательность сборки и демонтажа. Далее необходимо изучить перечень деталей, входящих в изделие, выделить при этом сборочные единицы, детали и стандартные изделия.




Рабочий чертёж детали, выполненный по сборочному чертежу, должен содержать все размеры, необходимые для её изготовления, контроля и сборки. Однако на сборочном чертеже представлены только габаритные размеры конструкции, размеры присоединительных и ответственных поверхностей. Масштабы изображения сборочных единиц в данном пособии отличаются от тех, что указаны в основной надписи и это требует выяснения масштаба. Например, на сборочном чертеже указан размер 70мм, а измерение его линейкой даёт 41мм. Масштаб уменьшения при печати чертежа равен 70:41=1,7 Определяя по чертежу остальные размеры детали их необходимо увеличить в 1,7 раза. Для сокращения подсчётов прибегают к пропорциональному масштабу На листе миллиметровой бумаги откладывают по горизонтали 41мм от некоторой точки 0. Затем восстанавливают перпендикуляр, на котором откладывают 70мм, соединив точки 0 и М, получают линию масштаба 1:1. Отрезок ОМ равен действительной величине размера детали.


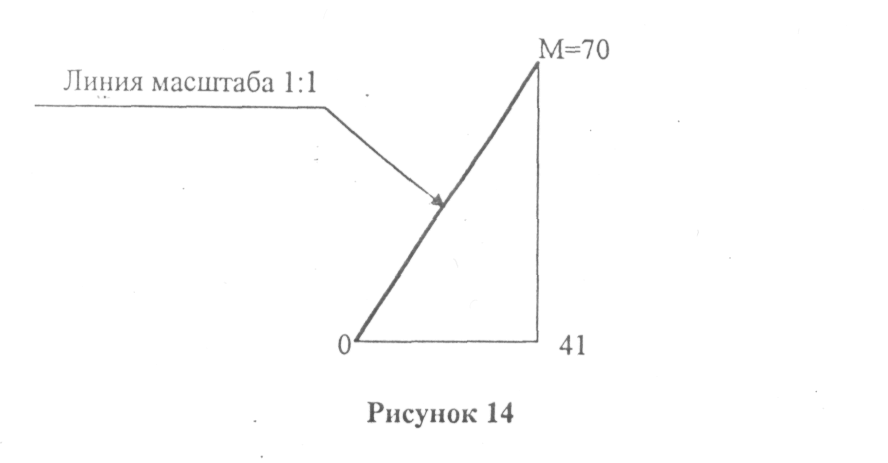

Сопрягаемые размеры должны быть согласованы во всех чертежах деталей. По номерам позиций на сборочном чертеже и в спецификации находим детали, уясняем их конструкцию, определяем главный вид и необходимое число изображений, выбираем масштаб.

Подготавливаем необходимый формат нужного размера, оформляем по ГОСТ 2301-68. Определяем габариты изображений, размещаем их на поле чертежа с учётом простановки размеров. Оформляем контуры деталей в тонких линиях, намечаем разрезы, наносим размерные линии, шероховатость поверхностей. Выполняем обводку чертежа, снабжаем его техническими требованиями и основной надписью В основной надписи указываем материал детали.

На одном формате можно выполнить ТОЛЬКО одну деталь.

По своему варианту выполнить чертежи деталей с 1 по б включительно Материал детали взять в карточке-задании..


ГРАФИЧЕСКАЯ РАБОТА 17

Тема: Схема по специальности.


Иметь представление:

- о разновидностях схем: кинематических, гидравлических, пневматических

знать:

- обозначение и правила оформления схем


уметь:

- выполнять принципиальные схемы и составлять перечень элементов схем

Перед выполнением работы необходимо:

1 Изучить ГОСТ 2770-68 или по другой справочной литературе изображения элементов кинематических схем металлорежущих станков.

2 Перечертить по своему варианту схему в произвольном масштабе на формате A3.

3 Изучить по схеме действие данного механизма станка и проставить последовательно порядковые номера всех элементов, входящих в данную схему.

4 Составить перечень кинематических элементов, входящих в схему. Схемы выполнять без соблюдения масштаба Элементы схемы изображают следующими линиями:

1) валы, оси, стержни шатуны и кривошипы и тд - сплошные основные линии толщиной 2S

2) элементы, изображённые упрощённо внешними очертаниями(зубчатые колёса, червяки, звёздочки, шкивы, кулачки и тп) - сплошные тонкие линии толщиной S/2.

3) контур изделия, в которую вписана схема - сплошные тонкие линии толщиной S/2.

4) валы или оси, закрытые другими элементами (невидимые) -штриховые линии.

Каждому кинематическому элементу присваивается порядковый номер начиная от первоисточника движения.

Валы нумеруют римскими цифрами, остальные элементы арабскими Порядковый номер проставляют на полке линии - выноске Под полкой указывают основные характеристики и параметры кинематического элемента.

Перечень элементов оформляют в¹ виде таблицы (см ниже) сразу, над основной надписью или на отдельном листе стандартного формата с основной надписью чертежа (185x40).


Таблица 4 - ПЕРЕЧЕНЬ КИНЕМАТИЧЕСКИХ ЭЛЕМЕНТОВ

(образец выполнения)

Поз	Наименование	Примечание
обозначение
20	11О	55
		г
1	Источник движения	Электродвигатель
2	Соединение двух валов	Эластичное
3	Подшипник (без уточнения типа)	Радиальный
4, 5, 6,	Блок из трёх зубчатых колёс	Соединение с валом
		подвижное, без вращ
7,8,9,10	Зубчатые колёса	Соединение глухое
	(цилиндрические)
11	Тормоз	Корпусной
12,13	Блок из двух зубчатых колёс	Соединение с валом
		подвижное, без вращ
14, 15	Зубчатые колёса	Соединение глухое
16,17	Шкивы передачи клиновидным	Соединение с валом
	ремнём	глухое
18,21	Зубчатые колёса	Соединение глухое
19,20	Блок из двух зубчатых колёс	Соединение с валом
		подвижное, без вращ
22	Муфта сцепления кулачковая	Односторонняя
23	Подшипник качения	Радиальный роликовый
		двойной
24	Маховик	Соединение с валом
		глухое
25	Подшипник качения	Упорный двойной
		шариковый
26	Конец шпинделя	Для фрезерных работ

Схема в зависимости от основного назначения подразделяются на следующие типы, которые обозначают цифрами:

структурные - 1

функциональные - 2

принципиальные (полные) - 3


соединений (монтажные) – 4

подключения - 5

общие - 6

расположения - 7

объединённые – 8


Код схемы должен состоять из буквенной части, определяющей вид схемы и цифровой части, определяющей тип схемы

Виды схем обозначают буквами:

электрические - Э

гидравлические - Г

пневматические - П

газовые (кроме пневматических) - X

кинематические - К

вакуумные - В

оптические - Л

энергетические - Р

деления - Е

комбинированные - С


Например:

- Схема электрическая принципиальная - ЭЗ;

- Схема гидравлическая соединений - Г4;

- Схема деления структурная - Е 1;

- Схема электрогидропневмокинематическая - СЗ;

- Схема электрическая соединений и подключения ЭО;

- Схема гидравлическая структурная, принципиальная и соединений - ГО

ЛИТЕРАТУРА

1 Боголюбов С.К. Инженерная графика – М.: Машиностроение, 2000

2 Боголюбов С.К. Индивидуальные задания по курсу черчения – М.: Высшая школа, 1994

3 Миронова Т.С, Миронов Б.Г. Сборник заданий по инженерной графике – М.: Высшая школа, 2000

4 Чекмарев А.А. Справочник по машиностроительной графике – М.: Высшая школа, 1994

5 Чекмарев А.А. Осипов В.К. Справочник по машиностроительному черчению – М.: Высшая школа
