5 МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ВЫПОЛНЕНИЮ КОНТРОЛЬНЫХ РАБОТ
1 К выполнению контрольной работы можно приступить только после изучения тем программы. Работать над выполнением листов нужно в определённой последовательности: сначала ознакомиться с заданием, изучить методические указания, найти свой вариант, ответить на вопросы самоконтроля по изучаемой теме, приступить к выполнению задания.
2 Все чертежи должны выполняться в соответствии со стандартами ЕСКД, отличаться чётким и аккуратным оформлением
3 Тонкие линии рекомендуется выполнять твёрдым карандашом 2Т, Т. Они проводятся только один раз без обводки, а линии контура, линии обводки карандашом ТМ. Линии обводки должны быть чёткими, немного вдавленными в бумагу. Их выполняют карандашом, заточенным на длину 20-25мм и конической формы грифелем или лопаткой. Линии необходимо проводить с помощью инструментов слева направо, снизу вверх (таблица 3).

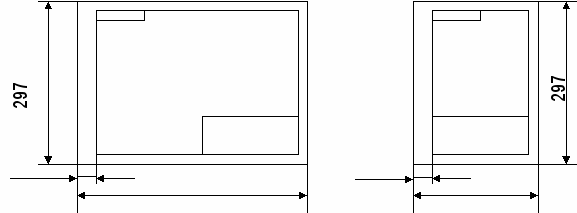

В соответствии с ГОСТ 2104-68 чертёж имеет внутреннюю рамку на расстоянии 20мм от левой границы формата, от трёх других сторон на расстоянии 5мм Рамка выполняется сплошной основной линией. Левое поле чертежа и пользуется для брошуровки в альбом.
Чертёж сопровождается основной надписью, которую располагают в правом нижнем углу формата. На листе формата А4 (297x210) основную надпись выполняют только вдоль короткой стороны листа (рисунок 2).
А3 А4
20 20
420 210
Рисунок 1 Рисунок 2
В левом верхнем углу формата выполняют дополнительную надпись с размер; ш 14x70, в которой записывают обозначение (шифр) чертежа развёрнутое на 180, т е от себя

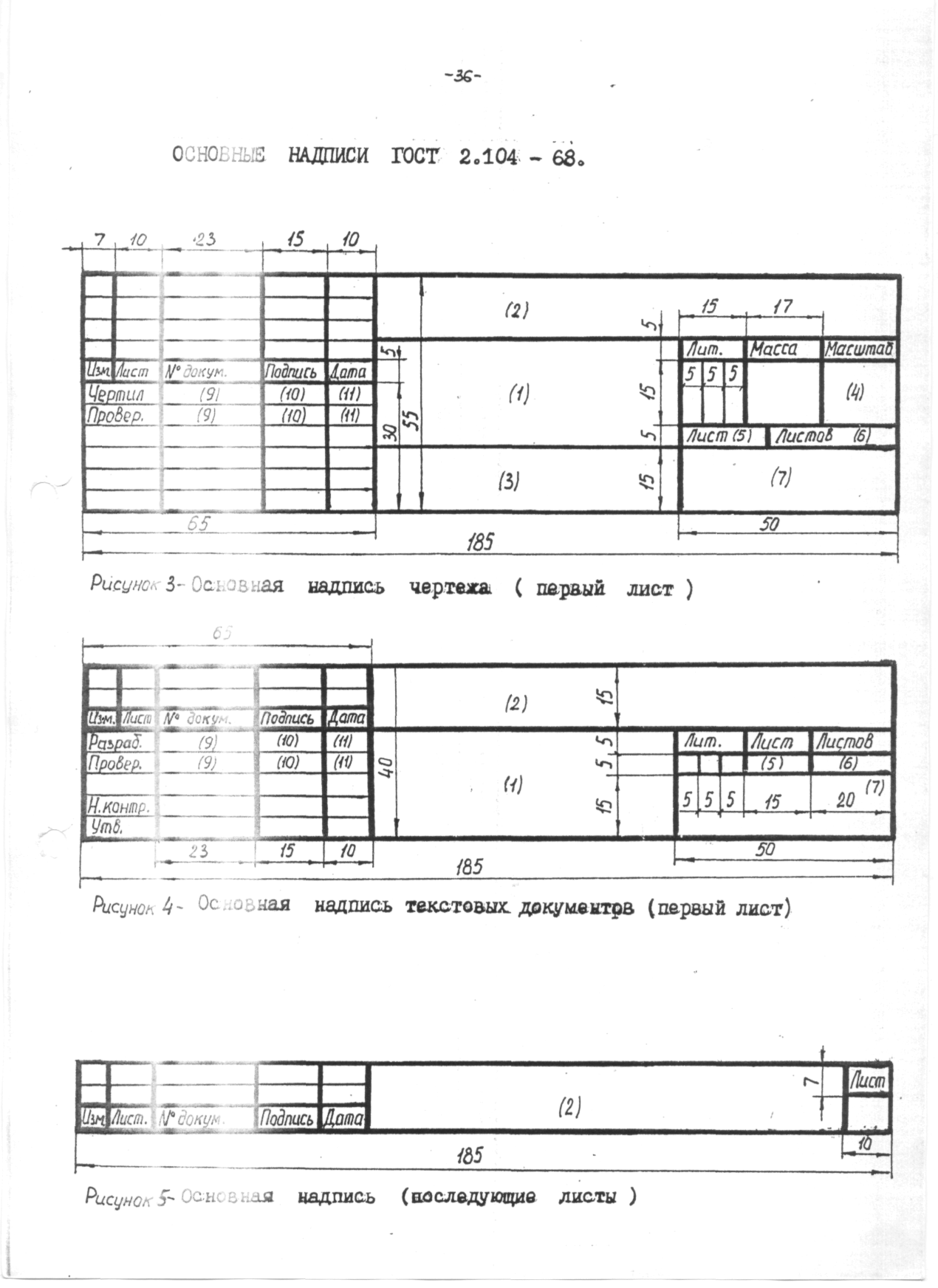

Форма и содержание основных надписей ГОСТ 2 104-68 приведены на рисунок; : 3,4, В графах указывают:
1 - наименование чертежа, шрифтом 7
2 – его обозначение (шифр) , шрифтом 7
3 - материал изделия, шрифт 5
4 – масштаб, шрифтом 5
5 – порядковый номер листа (в чертежах выполненных на одном листе, графа не заполняется)
6 - общее количество листов документа
7 - шифр учебного заведения (шрифт 5) и номер группы
8 - фамилии лиц, подписавших документ
9 - подпись этих лиц
10 дата подписания документа
Графы основной надписи должны быть заполнены шрифтом, указанным в пояснении, вес остальное шрифтом 3,5.
Чертежи контрольной работы выполняют на листах чертёжной бумаги Стандартные размеры форматов листов определены ГОСТ 2301-68.
Таблица 2
| Обозначение формата | Размеры сторон формата, мм |
| А0 А1 А2 А3 А4 | 841 1189 594 841 420 594 297 420 210 297 |
4 При выполнении чертежей применяют масштабы, которые выбирают из следующего ряда согласно ГОСТ 2 302-68:
масштабы уменьшения 1:2; 1:2,5; 1:4; 1:5
действительная величина 1:1
масштабы увеличения 2:1; 2,5:1; 4:1; 5:1
Для учебных чертежей предпочтителен масштаб 1:1 (изображение в натуральную величину) В основную надпись, в графу 4, масштаб вписывают в виде 1:1, 1:2
5 Начинать работу над чертежом необходимо с компановки-нанесения основных изображений в целях равномерного заполнения поля чертежа, которое должно быть использовано на 75-80%
Все линии выполняют тонкими, чтобы легко было удалить их резинкой Вначале проводят оси симметрии, центровые линии (которые в центре должны пересекаться) Проверяют правильность выполнения Проводят линии контура и прочерчивают отдельные элементы изображений (пазы, отверстия и тд), затем выносные и размерные линии, которые не должны пересекаться ни какими другими линиями Выполняют штриховку и надписи
Лишние линии, которые не подлежат обводке, удаляют резинкой Обводят дуги, окружности, все горизонтальные, вертикальные, наклонные, те все линии видимого контура Толщина линий чертежа должна строго соответствовать ГОСТ 2303-68
Таблица 3 – Линии чертежа
| Наименование | Начертание и толщина, мм | Назначение линии |
| 1             Сплошная толстая основная2 Сплошная тонкая 3 Сплошная волнистая 4 Штриховая 5 Штрихпунктирная 6 Разомкнутая | S (0,7 – 1,5) S/3 – S/2 S/3 – S/2 S/3 – S/2 2…8 5…30 3…5 1,5 S | Видимого контура, контура сечения Выносные, размерные, линии штриховки, линии-выноски, подчеркивание надписей Обрыва, разграничение вида и разреза Невидимого контура, переходы невидимые Осевые, центровые Сечений |
