6 ПЕРЕЧЕНЬ ОБЯЗАТЕЛЬНЫХ ГРАФИЧЕСКИХ РАБОТ
Гр. 1 Титульный лист альбома графических работ.
Гр 2 Вычерчивание контура детали с построением сопряжений и лекальных кривых, применением деления окружности.
Гр 3 К4 и аксонометрические изображения геометрических тел с нахождением проекций точек и линий, принадлежащих поверхности тела.
Гр 4 К4 и аксонометрия, развертка и натуральная величина фигуры сечения геометрических тел.
Гр 5 К4 и аксонометрия пересекающих многогранников и тел вращения.
Гр 6 Построение третьей проекции модели по двум заданным; аксонометрическая проекция
Гр 7 Простой разрез, аксонометрия с вырезом передней четверти.
Гр 8 Сложный разрез
Гр 9 Чертежи стандартных резьбовых изделий
Гр 10 Чертеж сварного соединения деталей
Гр 11 Выполнение эскиза детали с применением сечения.
Гр 12 Выполнение эскиза детали с применением простого или сложного разреза с добавлением элементов конструирования, технический рисунок детали.
Гр 13 Выполнение рабочего чертежа по эскизам гр раб 11 или 12
Гр 14 Эскиз зубчатого колеса или шестерни с натуры.
Гр 15 Чертеж зубчатой передачи.
Гр 16 Эскизы сборочной единицы, состоящий из 5 – 10 деталей.
Гр 17 Сборочный чертеж по эскизам, спецификация.
Гр 18 Деталирование сборочного чертежа
Гр 19 Второе деталирование
Гр 20 Схема по специальности.
7 КОНТРОЛЬНАЯ РАБОТА 1
В контрольную работу входят следующие графические работы
Гр. 1 Титульный лист альбома графических работ.
Гр 2 Вычерчивание контура детали с построением сопряжений и лекальных кривых, применением деления окружности.
Гр 3 КЧ и аксонометрические изображения геометрических тел с нахождением проекций точек и линий, принадлежащих поверхности тела.
Гр 4 КЧ и аксонометрия, развертка и натуральная величина фигуры сечения геометрических тел.
Гр 5 КЧ и аксонометрия пересекающих многогранников и тел вращения.
Гр 6 Построение третьей проекции модели по двум заданным; аксонометрическая проекция
Гр 7 Простой разрез, аксонометрия с вырезом передней четверти.
Гр 8 Сложный разрез
Гр 9 Чертежи стандартных резьбовых изделий
Гр 10 Чертеж сварного соединения деталей
ГРАФИЧЕСКАЯ РАБОТА 1
Тема: Титульный лист альбома графических работ
знать:
- размеры и конструкцию прописных и строчных букв русского алфавита, цифр и знаков
уметь:
- наносить слова и предложения чертёжным шрифтом
Приступая к выполнению работы необходимо ознакомиться с ГОСТ 2304-; 81, - шрифты чертёжные; выполнить упражнения по написанию букв, слов, цифр. Для выполнения упражнения лучше взять бумагу в клеточку или миллиметровку. Провести линии ограничивающие надписи по высоте, которая равна размеру шрифта, те высоте прописных букв. Провести среднюю линию на расстоянии равном высоте строчных букв. Угол наклона букв равен 75°(45°+30°) Надписи должны соответствовать шрифту типа Б. Каждый раз откладывая ширину буквы и расстояние между буквами выполняют надписи
Работа выполняется карандашом, шрифтом типа Б, размером 5 и 10, с наклоном букв и цифр 75° . Выполнить надписи тонкими линиями, проверить, удалить лишние линии и обвести все надписи Размеры разметки листа не проставляют, но строго выдерживают. Пример оформления титульного листа см рисунок 6.
ГРАФИЧЕСКАЯ РАБОТА 2
Тема: Вычерчивание контура детали с построением сопряжений и лекальных кривых с применением деления окружности
знать:
- правила построения правильных многоугольников; последовательность построения лекальных и спиральных кривых; общие требования к размерам ГОСТ 2307-68
уметь:
- строить перпендикулярные и параллельные линии; уклон и конусность;
- строить различные виды сопряжений и лекальных кривых;
- вычерчивать контуры технических деталей;
- располагать размерные числа по отношению к размерным линиям
Работа состоит из двух заданий:
1 Контур детали с построением сопряжения и делением окружности на • равные части, простановкой размеров.
2 Лекальная кривая (со всеми построениями, тонкими линиями) Необходимо изучить правила деления окружности на равные части, методы построения сопряжения и лекальных кривых, основные правила нанесения размеров на чертежах ГОСТ 2307-68
Построение сопряжения сводится к трём моментам: определение центра сопряжения, нахождение точек сопряжения, построению дуги сопряжения заданного радиуса. Все элементы- построений должны быть выполнены тонкими линиями. Для этого должен быть известен один из элементов: радиус или точка сопряжения, два других элемента определяются графически. В технике широкое применение имеют лекальные кривые. Наиболее часто -встречаются эллипсы, элъволъвенты, спирали Архимеда, синусоиды, параболы, гиперболы, циклоиды. Обычно эти кривые проводят с помощью лекал, отсюда и название – лекальные. До обводки кривой по лекалу следует соединить полученные соответствующим построением точки тонкой плавной линией от руки после чего подобрать участки лекала, отвечающие кривизне кривой, соединяя при этом не менее трёх точек одновременно.
ГРАФИЧЕСКАЯ РАБОТА 3,
Тема: Комплексный чертеж и аксонометрия изображения геометрических тел с нахождением проекций точек и линий, принадлежащих поверхности тела
знать:
- Комплексный чертеж геометрических тел
уметь:
- Строить проекции точек и линий, принадлежащих поверхностям геометрических тел: аксонометрические проекции и развёртки поверхностей тел
Внимательно изучить проекции заданных геометрических тел, представить положение этих тел в пространстве и мысленно спроецировать на три плоскости проекций. Выполнить комплексный чертёж (КЧ) геометрических тел, достроить вид слева, проставить размеры. Для одного геометрического тела построить развёртку. Для тела вращения прямоугольную изометрическую проекцию. Для многогранника косоугольную диметрическую проекцию; учитывая Ку=0,5.
Найти на К4 проекции двух точек, лежащих на поверхности геометрического тела и линии CDE. Найти положение точек А и В, линии CDE на развёртке и аксонометрических проекциях.
В данном задании используются правила и приёмы проецирования точек, линий и плоскостей.
Для построения недостающих проекций точек, линий, заданных на одной из проекций геометрического тела, необходимо сначала найти все проекции поверхностей, на которой расположены заданные линии и точки , затем найти остальные проекции этих точек и линий.
Проекции точек и линий заданных по вашему варианту необходимо отметить цветной пастой.
ГРАФИЧЕСКАЯ РАБОТАХ 4
Тема: КЧ и аксонометрия, развертка и натуральная величина фигуры сечения геометрических тел
знать:
- сечение тел проецирующими плоскостями;
- нахождение натуральной величины фигуры сечение (Н.в.ф.с.) способами вращения;
- совмещения и перемены плоскостей проекции; построение развёрток поверхностей усеченных тел
уметь:
- строить Н.в.ф.с;
- изображать усеченные геометрические тела в аксонометрических проекциях
По двум проекциям построить третью Построить действительную величину фигуры сечения, одну способом вращения, другую способом замены плоскостей проекции Построить аксонометрическую проекцию для каждого тела: для многогранников - диметрическую косоугольную проекцию, для тел вращения - изометрическую прямоугольную Расположение усеченных тел в аксонометрических проекциях должно соответствовать комплексному чертежу Построить развёртку для одного тела по выбору
Порядок выполнения задания
1 Перечертить по размерам условие задания, отсеченную часть обвести сплошной тонкой линией, а оставшуюся - сплошной основной На этом изображении обозначить цифрами точки фигуры сечения: для многогранника это точки пересечения плоскости с ребрами тела: для тел вращения необходимо провести 12 образующих и отметить точки их пересечения с секущей плоскостью
2 При помощи линий связи найти две другие проекции всех точек фигуры сечения и соединить их сплошными основными линиями (для тел вращения применить лекала) Проекции фигуры сечения заштриховать
ГРАФИЧЕСКАЯ РАБОТА 5
Тема: Комплексный чертеж и аксонометрия пересекающихся многогранников и тел вращения
знать:
- способы нахождения точек линии пересечения
уметь:
- изображать пересечение многогранников, многогранника и тела вращения, двух тел вращения
На чертежах деталей машин линии пересечения различных поверхностей встречаются очень часто Иногда эти линии являются сложными лекальными кривыми, для построения проекций которых необходимо найти большое количество точек
Для построения линии пересечения поверхностей двух многогранников определяют точки пересечения ребер первого с гранями второго и ребер второго с гранями первого многогранника Найденные точки соединяют и получают ломанную линию, отрезки которой представляют собой линии пересечения граней многогранников
Линии пересечения поверхностей тел вращения строят с помощью вспомогательных секущих плоскостей Р Каждая вспомогательная плоскость пересекает одновременно обе заданные поверхности по линиям первого порядка (прямые и окружности), эти линии пересекаются между собой, в точках, определяющих линию пересечения заданных поверхностей Количество вспомогательных секущих плоскостей берётся из достаточного числа точек искомой линии пересечения поверхностей
В графической работе требуется построить линию пересечения поверхностей тел и прямоугольную изометрическую проекцию Проставить размеры на КЧ По своему варианту решить одно из четырёх заданий см таблицу 4
Таблица 4
| Наименование геометрических тел | Вариант | |||
| 1 Пересечение двух цилиндров Задание 1 | 1 | 5 | 9 | |
| 2 Пересечение двух призм Задание 2 | 2 | 6 | 10 | |
| 3 Пересечение конуса и цилиндра Задание 3 | 3 | 7 | | |
| 4 Пересечение цилиндра и призмы Задание 4 | - 4 | 8 | | |
ГРАФИЧЕСКАЯ РАБОТА 6
Тема: Построение третьей проекции моделей по двум заданным, аксонометрическая проекция
уметь:
- строить по двум проекциям третью проекцию модели;
- строить комплексный чертёж моделей по натурным образцам и по аксонометрической проекция. Вычерчивать аксонометрические проекции моделей.
В работе необходимо по своему варианту выполнить два задания:
Задание 1 По наглядному изображению построить три проекции, проставить заданные размеры При построении проекций, где необходимо применить масштаб по ГОСТ 2302-68
Задание 2 По двум заданным проекциям модели выполнить третью проекцию, при необходимости применить масштаб На КЧ проставить размеры модели с учётом масштаба По трём выполненным проекциям построить аксонометрическую проекцию Заполнить графу масштаб в основной надписи
КЧ - комплексный чертёж
Тема: Разрезы
Успешное выполнение данного листа требует изучения правил выполнения разрезов ГОСТ 2305-68 Многие детали, встречающиеся в технике, имеют отверстия, проточки и тп Внутренние формы детали изображают невидимыми линиями и если это формы сложные, чертёж получается неясным для чтения Деталь в этом случае рассекают мнимой плоскостью и удаляют часть, расположенную между наблюдателем и секущей плоскостью Плоская фигура, получающаяся, непосредственно, в секущей плоскости есть сечение Изображение, включающее сечение и всё, что расположено за секущей плоскостью, называется разрезом
Число секущих плоскостей разделяет разрезы на простые и сложные При одной секущей плоскости разрез называют простым; сложным - при большем их количестве
Вертикальная секущая плоскость формирует вертикальный разрез; горизонтальная -- горизонтальный; плоскость наклоненная к горизонтальной плоскости проекций, образует наклонный разрез
Разрезы чаще всего помещают на месте видов: вертикальные разрезы на главном виде и виде слева, горизонтальный -- на её виде сверху Когда вид и разрез симметричны, допускается совмещать половину вида с половиной разреза И та и другая половина при этом освобождаются от линий видимого контура Если изображение имеет вертикальную ось симметрии, то разрез располагается справа от неё, при горизонтальной оси симметрии - разрез снизу от неё
След секущей плоскости обозначают разомкнутой линией толщиной 1,58: длиной 8 20мм Эти штрихи наносят вне контура детали Направление взгляда при образовании разреза отмечают стрелкой Если секущая плоскость совпадает с плоскостью симметрии детали, то простой разрез, помещённый на месте соответствующего вида, не обозначают Спицы, тонкие стенки (ребра) и тп, если секущая плоскость направлена вдоль их длинной стороны, показывают не заштрихованными Число изображений должно быть минимальным, но достаточным для получения полного представления о предмете
Наглядное изображение детали выполняют в аксонометрических проекциях В этой части работы необходимо ещё выявить внутренний контур детали, для чего вырезают У* часть детали Штриховка сечений, осуществляется тонкими линиями Угол направления штриховки относительно основной надписи составляет 60, в одну сторону и в другую, а в горизонтальной плоскости параллельна основной надписи (см рисунок 7)
На чертеже всегда следует указывать габаритные размеры детали Размеры, относящиеся к одному и тому же элементу конструкции детали, концентрируются в одном месте и там, где он полнее всего представлен
Размеры диаметров рекомендуется наносить на изображении, полученном проецированием на плоскость, параллельную оси детали

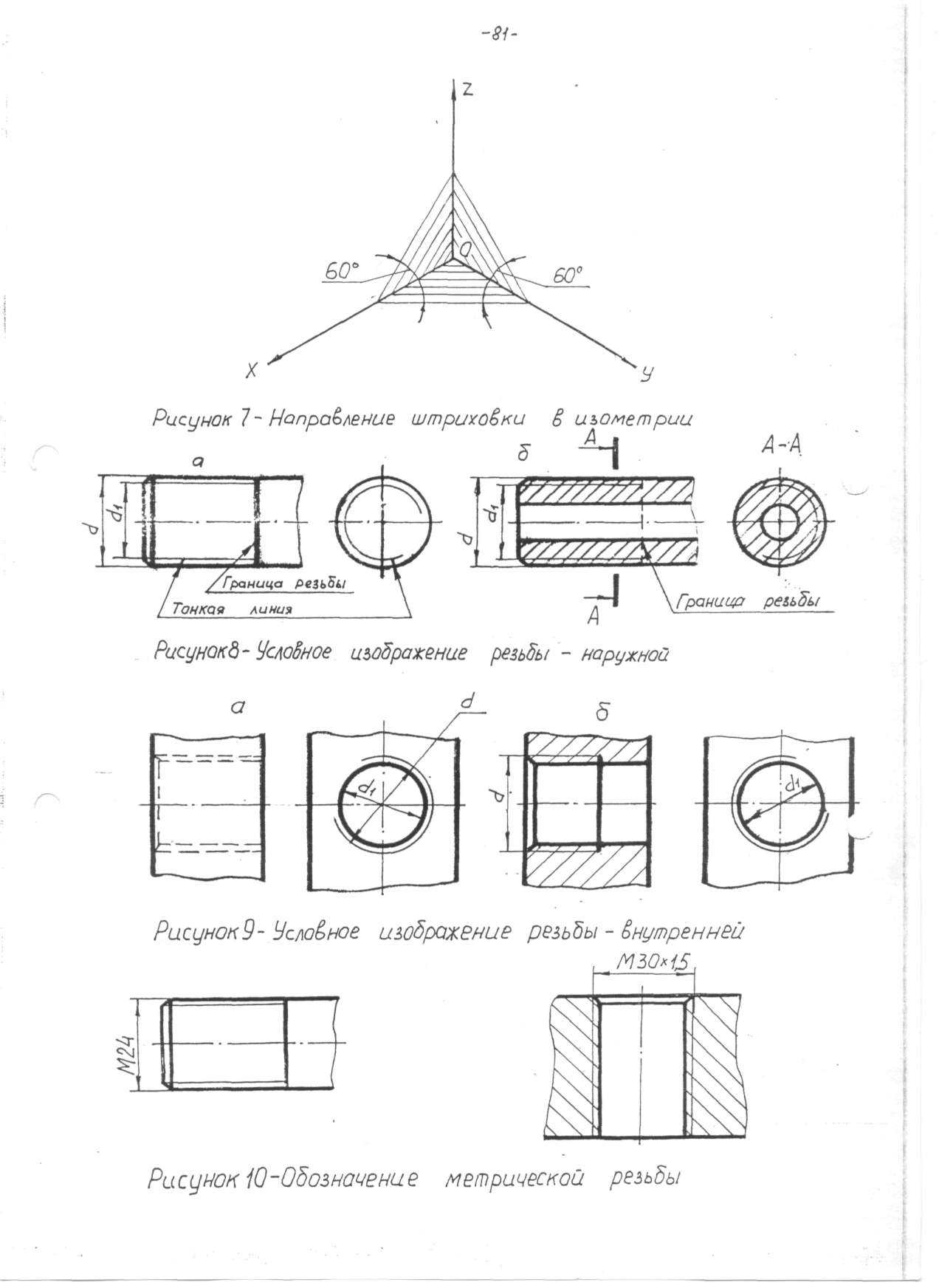

Резьбу изображают на стержне сплошными основными линиями по наружному диаметру и сплошными тонкими по внутреннему (см рисунок 8)
В отверстии - сплошными основными линиями по внутреннему диаметру и сплошными тонкими по наружному диаметру (см рисунок 9)
На изображениях, полученных проецированием на плоскость перпендикулярную оси стержня, дуга выполненная тонкой линией, разомкнутая в любом месте на Ул её длины проводится на расстоянии 0,8-1мм от основной линии Резьба показываемая как невидимая, изображается штриховыми линиями одной толщины по всем параметрам (см рисунок 9а) Штриховку в разрезах и сечениях проводят до сплошной основной линии (см рисунок 86, 96) Обозначение наружной и внутренней резьбы показано на рисунке 10
ГРАФИЧЕСКАЯ 7
Тема: Простой разрез, аксонометрия с вырезом передней четверти
знать:
- разрезы простые - горизонтальные, фронтальные, профильные, наклонные, местные
уметь:
- располагать и обозначать простые разрезы, соединять половину вида с половиной разреза, выполнять разрезы через тонкие стенки, рёбра
Работа содержит два задания:
Задание 1 По двум проекциям модели построить третью проекцию, выполнить необходимые разрезы. Предпочтение отдавать соединению половины вида с половиной разреза, если необходимо обозначить разрезы. Проставить размеры, предпочтительно от линий видимого контура. Выполнить аксонометрическую проекцию модели с вырезом передней четверти. Нанести штриховку (см рисунок 7)
Задание 2 Выполнить наклонный разрез, заменив вид разрезом. Проставить размеры.

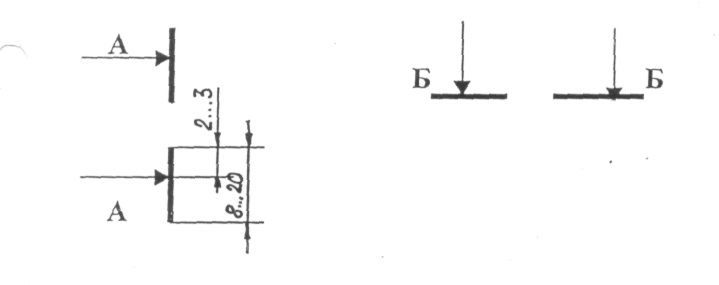

С наружной стороны от стрелок прописными буквами русского алфавита разрезы обозначают, например:
Рисунок 10
Над разрезом пишут его обозначение: А-А; Б-Б
Высота прописных букв в 1,52 раза больше шрифта, применяемого на чертеже
ГРАФИЧЕСКАЯ РАБОТА 8
Тема: Сложный разрез
знать:
-сложные разрезы - ступенчатые и ломанные
уметь:
- располагать и обозначать сложные разрезы
Работа содержит задания 3 и 4 Выполнить заданные разрезы, обозначить. Проставить размеры
Тема: Эскизы
Иметь представление:
- о форме детали и её элементах; графической и текстовой части чертежа и эскиза; о шероховатости поверхности; о допусках и посадках; конструктивных и технологических базах; нормальных диаметрах и линейных размерах;
- о винтовой линии, поверхности, сбегах, недорезах, проточках и фасках
знать:
- требования к рабочим чертежам;
- последовательность выполнения эскизов;
- обозначение материалов;
- классификацию, основные параметры и характеристики резьб;
- правила изображения резьбовых изделий;
- условные изображения и обозначения стандартных крепёжных изделий
уметь:
- читать чертёж;
- выполнять эскизы и чертежи;
- изображать и обозначать различные резьбы и резьбовые соединения
Эскиз - это тот же рабочий чертёж детали, невыполненный от руки без применения чертёжных инструментов ( возможно применение циркуля для проведения окружностей) без масштаба. Эскиз выполняется с натуры на клетчатой бумаге стандартного формата. Следует придерживаться одинаковой толщины линий одного назначения. Надписи и размерные числа необходимо выполнять чертёжным шрифтом. Изображения детали должны быть представлены крупно с соблюдением пропорциональности элементов детали.
Выполняя эскиз нужно соблюдать определённую последовательность в работе: осмотреть деталь, определить её назначение, конструкцию, определить необходимое число изображений, выбрать главный вид (обычно дают разрез) -вид спереди. Детали, состоящие из тел вращения, расположить на главном виде горизонтально, определить глазомерно соотношение габаритных размеров детали (длины, ширины, высоты), выбрать размер листа бумаги, нанести на лист габаритные очертания будущего изображения, предусмотрев место для нанесения размеров, так, чтобы поле чертежа было равномерно заполнено, провести осевые и центровые линии, нанести контуры детали, выполнить необходимые разрезы, обдумать какие необходимо указать размеры и провести размерные линии, обвести линии чертежа, обмерить деталь и проставить размерные числа на эскизе, оформить эскиз.
При выполнении работы следует более твердо усвоить правила нанесения размеров, которые обеспечивают чертежу выразительность и ясность.
Число размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля детали.
Размеры на чертеже не допускается наносить в виде замкнутой цепочки.
ГРАФИЧЕСКАЯ РАБОТА 9
Тема: Чертежи стандартных резьбовых изделий
знать:
- правила изображения стандартных резьбовых изделий;
- условные изображения и обозначения стандартных резьбовых изделий
уметь:
- изображать и обозначать различные резьбы и резьбовые детали по условным соотношениям и упрощённо по ГОСТ 2315-68
Резьбовые соединения среди всех видов соединений занимают 60%Ни один механизм не может быть собран без применения таких резьбовых изделий, как винты, болты, шпильки, гайки Они скрепляют отдельные детали в механизм, поэтому они и называются крепёжными.
С изображением резьбы на отдельных деталях учащиеся познакомились при выполнении работы "Эскизы" В этой графической работе необходимо освоить условное изображение и обозначение резьбовых соединений на примере метрической резьбы по ГОСТ 2311-68,ГОСТ 2315-68.
На сборочных машиностроительных чертежах резьбовые соединения при помощи крепёжных деталей болтов, винтов, шпилек, гаек выполняют условно, что значительно сокращает и упрощает работу над чертежом.

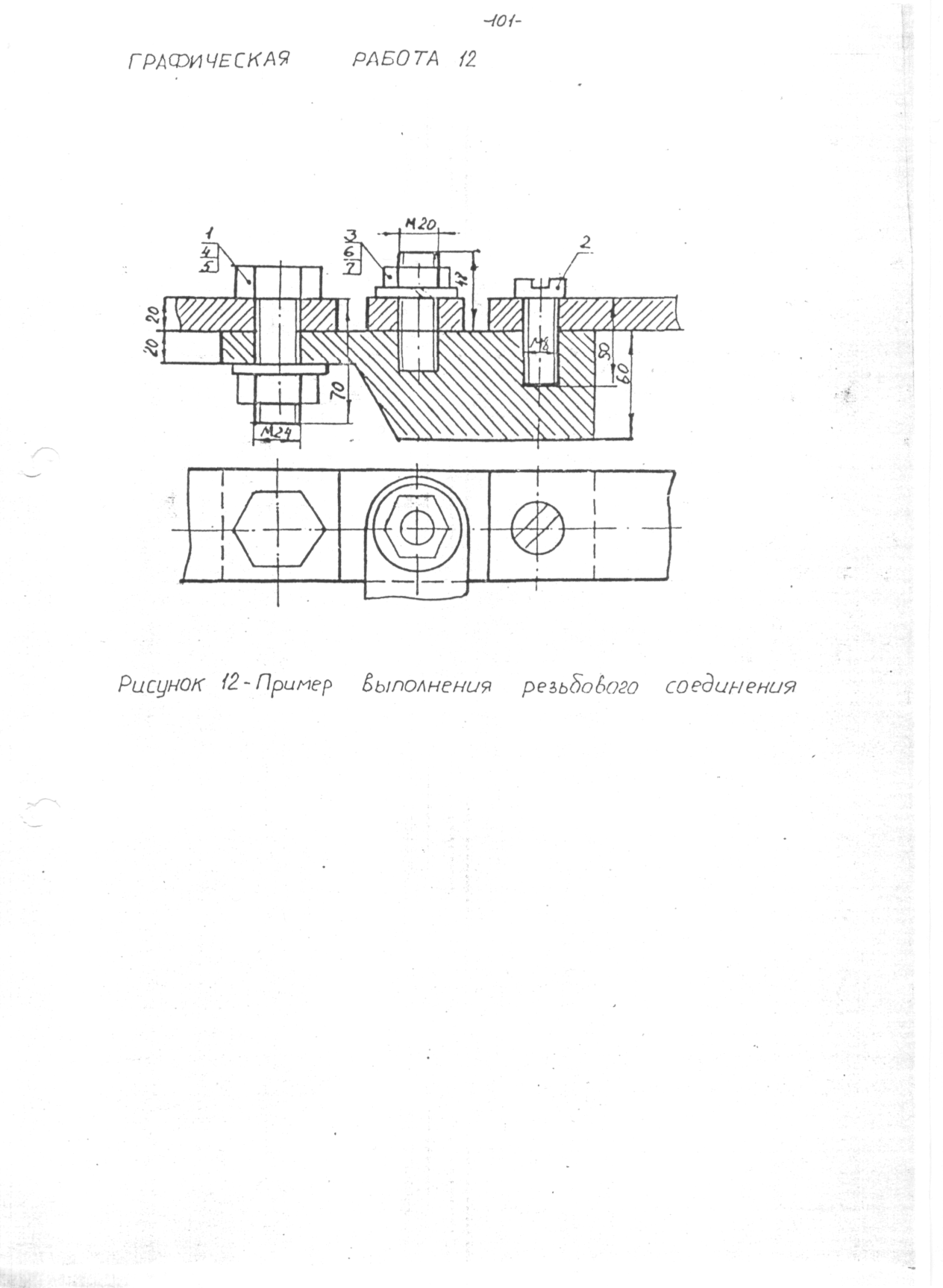

Работа заключается в следующем: по своему варианту выполнить контуры деталей в двух проекциях (Ml :1 или М2:1), соединить их при помощи болта, винта и шпильки в соответствии с ГОСТ2315-68 Проставить номера позиций крепёжных деталей и в алфавитном порядке наименований деталей, записать в таблицу их условное обозначение.
ПРИМЕР ОФОРМЛЕНИЯ ТАБЛИЦЫ: 150
| ПОЗ. | УСЛОВНОЕ ОБОЗНАЧЕНИЕ |
| 1 2 3 4 5 | Болт М 1050 ГОСТ 7798 – 70 Винт М 632 ГОСТ 1491 – 80 Гайка М 10 ГОСТ 5916 – 70 Шайба 10 ГОСТ 11371 – 78 Шпилька М 1265 ГОСТ 22032 - 76 |
Рисунок 11
Графическая работа 10
Тема: Чертеж сварочного соединения деталей
знать:
- виды неразъёмных соединений, их условные изображения и обозначения
уметь:
- оформлять сборочные чертежи неразъёмных соединений
Изучить правила и приёмы изображения сварных соединений по ГОСТ 2312-72, который устанавливает условное изображение и обозначение на чертежах швов сварных соединений.
Границы швов изображают сплошными основными линиями. Штриховка свариваемых деталей выполняется в разные стороны. Указываются размеры конструктивных элементов деталей. Обозначение сварных швов указывают на полке линии - выноске, заканчивающейся односторонней стрелкой.

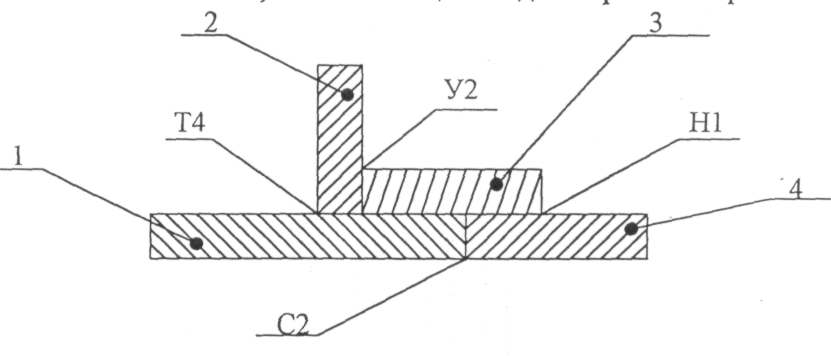

Рисунок 13 - Сварное соединение
1-пластина, 2-стойка, 3-пластина, 4-основание
По наглядному изображению выполнить сборочный чертёж сварного соединения. Обозначить позиции деталей, входящих в сборку и сварные швы. Проставить габаритные и присоединительные размеры.
Составить спецификацию на сборочный чертёж над основной надписью или на отдельном формате А4.
