Приёмопередатчик RS-485.

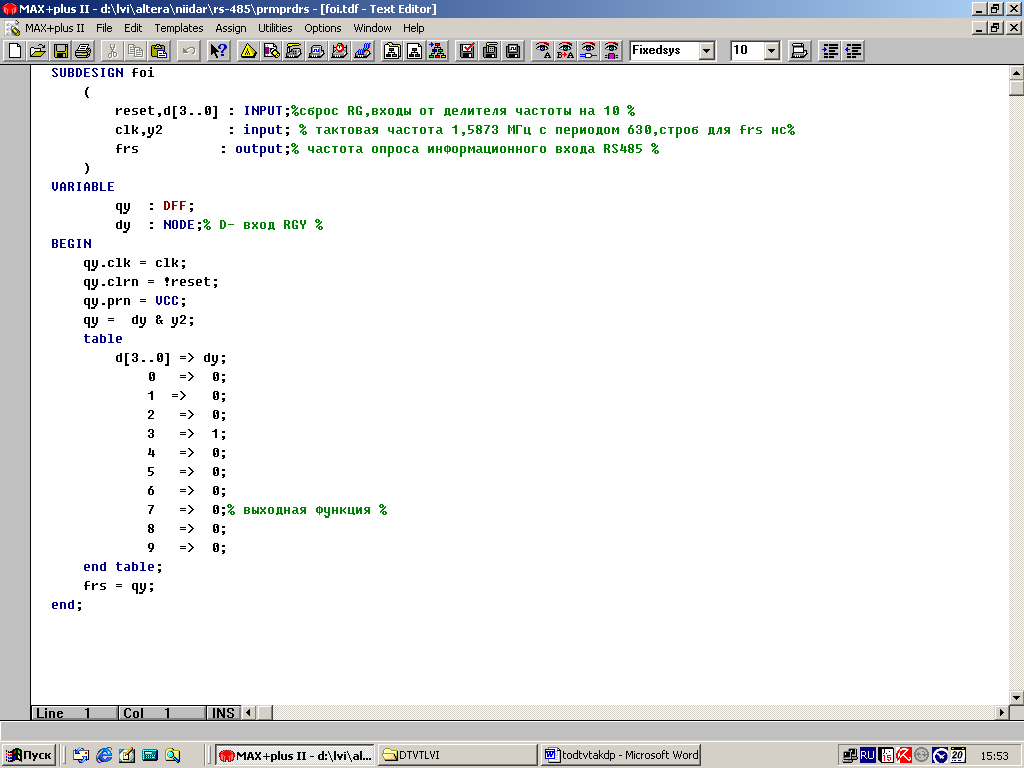

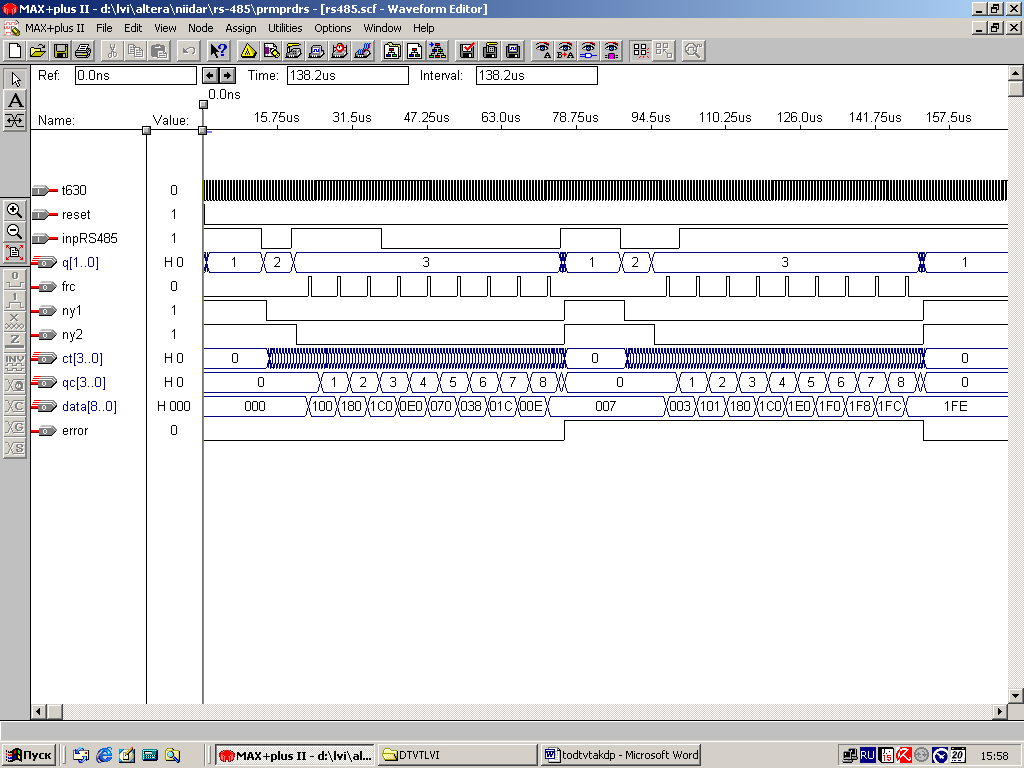

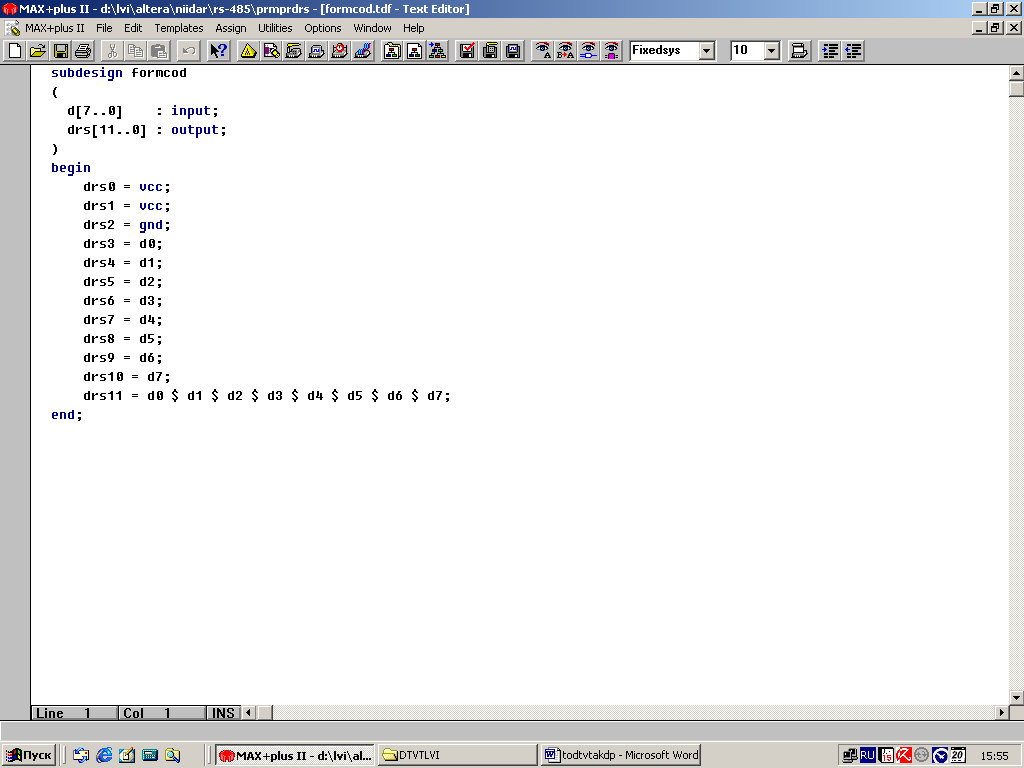

Для обеспечения обмена информацией между ПК и КДУ-2 на рассстоянии не менее 300 м используется интерфейс RS-485. Микроконтролер для выполнения этой задачи в режиме полудуплекса реализован на ПЛИС в САПР MAX+PLUS II v.10(файл prmprdrs.gdf).

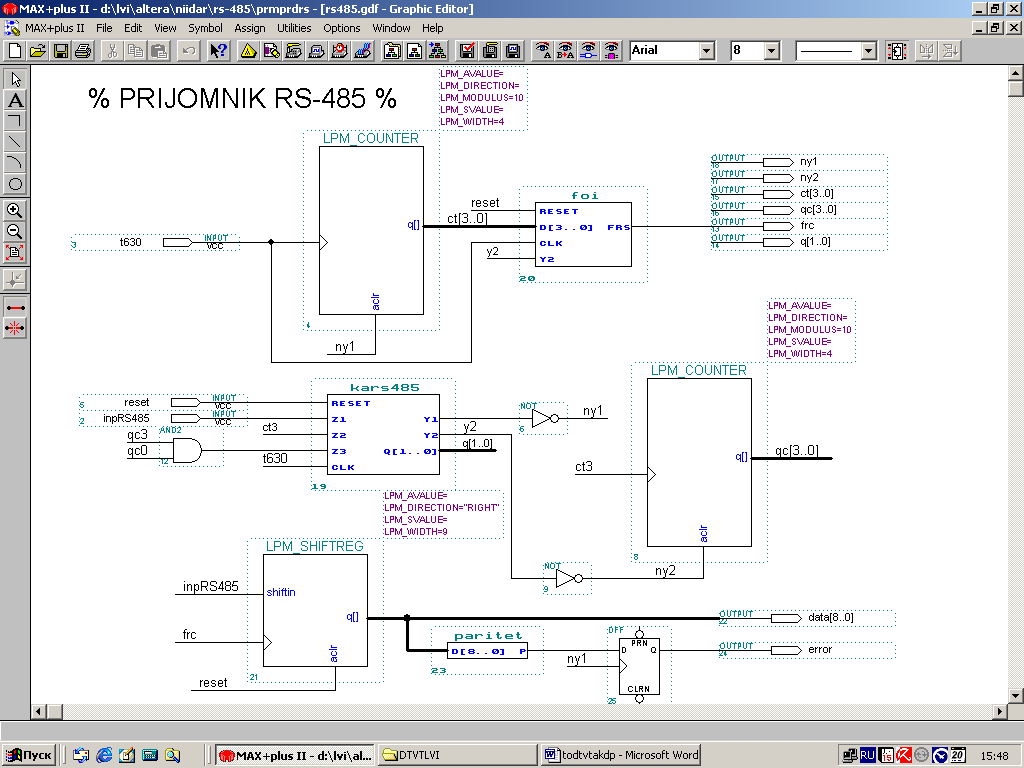

SUBDESIGN kars485
(
reset,z1,z2,z3 : INPUT;%сброс RG,последоват.вход,прошёл Старт,прошли 9 имп. по 6,3 мкс%
clk : input; % тактовая частота 1,5873 МГц с периодом 630 нс%
y1,y2 : output;%разрешение работы делителю на 10,разрешение счёта для информационного СТИ %
q[1..0]: OUTPUT; % выходы RG %
)
VARIABLE
q[1..0],qy[1..0] : DFF;
d[1..0],dy[1..0] : NODE;% D- входы RG, RGY %
BEGIN
q[].clk = clk;
q[].clrn = !reset;
q[].prn = VCC;
q[] = d[];
qy[].clk = clk;
qy[].clrn = !reset;
qy[].prn = VCC;
qy[] = dy[];
table
q[1..0], z3, z2, z1 => d[1..0];
3 , 1 , x , x => 0 ;
0 , x , x , 0 => 0 ;
0 , x , x , 1 => 1 ;
1 , x , x , 1 => 1 ; % ТОП МПА %
1 , x , x , 0 => 2 ;
2 , x , 0 , x => 2 ;
2 , x , 1 , x => 3 ;
3 , 0 , x , x => 3 ;
end table;
table
q[1..0] => dy0,dy1;
0 => 0, 0;
1 => 0, 0;% выходные функции %
2 => 1, 0;
3 => 1, 1;
end table;
y1 = qy0;
y2 = qy1;
end;
subdesign paritet
(
d[8..0] : input;
p : output;
)
begin
p = d0 $ d1 $ d2 $ d3 $ d4 $ d5 $ d6 $d7 $ d8;
end;

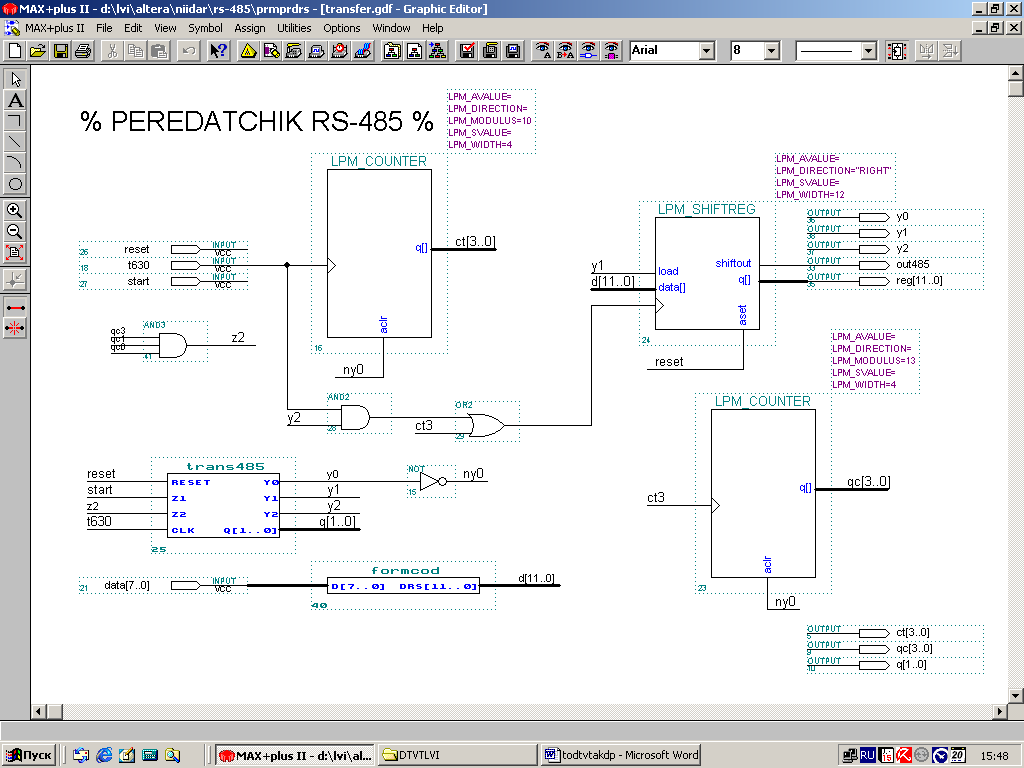

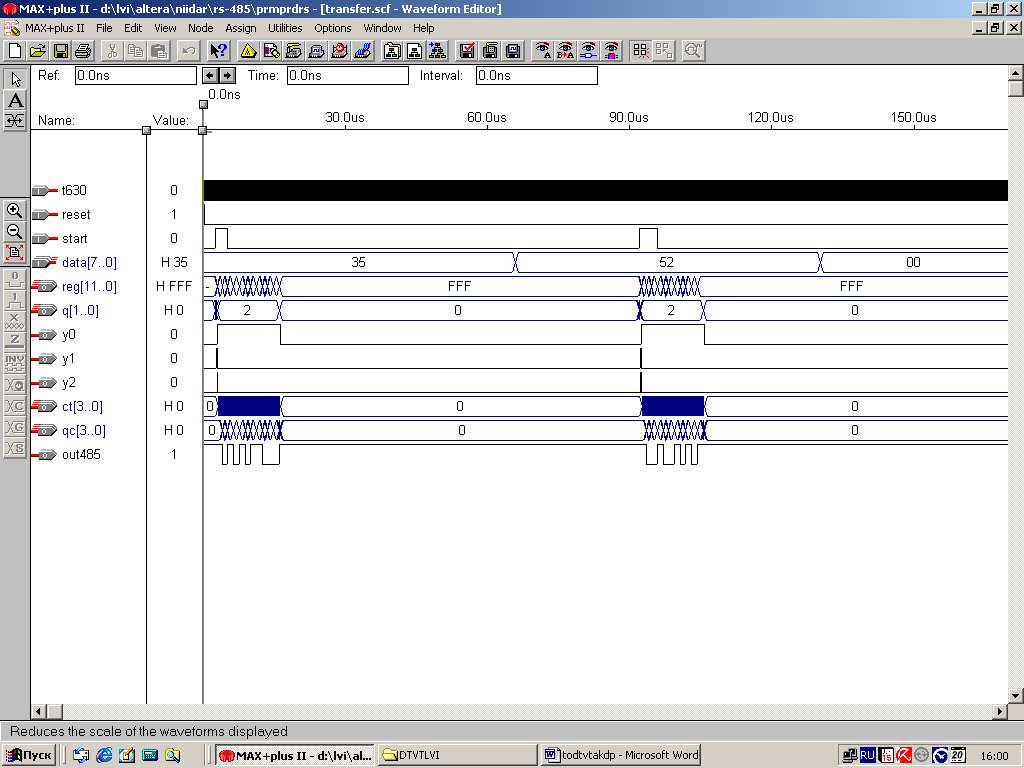

SUBDESIGN trans485
(
reset,z1,z2 : INPUT;%сброс RG,Пуск,прошли 12 имп. по 6,3 мкс%
clk : input; % тактовая частота 1,5873 МГц с периодом 630 нс%
y0,y1,y2 : output;%разрешение работы делителей на 10 и 12,загрузка,строб записи данных в сдвиговый RG %
q[1..0]: OUTPUT; % выходы RG КА %
)
VARIABLE
q[1..0],qy[2..0] : DFF;
d[1..0],dy[2..0] : NODE;% D- входы RG КА, RGY %
BEGIN
q[].clk = clk;
q[].clrn = !reset;
q[].prn = VCC;
q[] = d[];
qy[].clk = clk;
qy[].clrn = !reset;
qy[].prn = VCC;
qy[] = dy[];
table
q[1..0], z2, z1 => d[1..0];
2 , 1 , x => 0 ;
0 , x , 0 => 0 ;
0 , x , 1 => 1 ;
1 , x , x => 3 ; % ТОП МПА %
3 , x , x => 2 ;
2 , 0 , x => 2 ;
end table;
table
q[1..0] => dy0,dy1,dy2;
0 => 0 , 0 , 0 ;
1 => 0 , 1 , 0 ;% выходные функции %
3 => 0 , 1 , 1 ;
2 => 1 , 0 , 0 ;
end table;
y0 = qy0;
y1 = qy1;
y2 = qy2;
end;

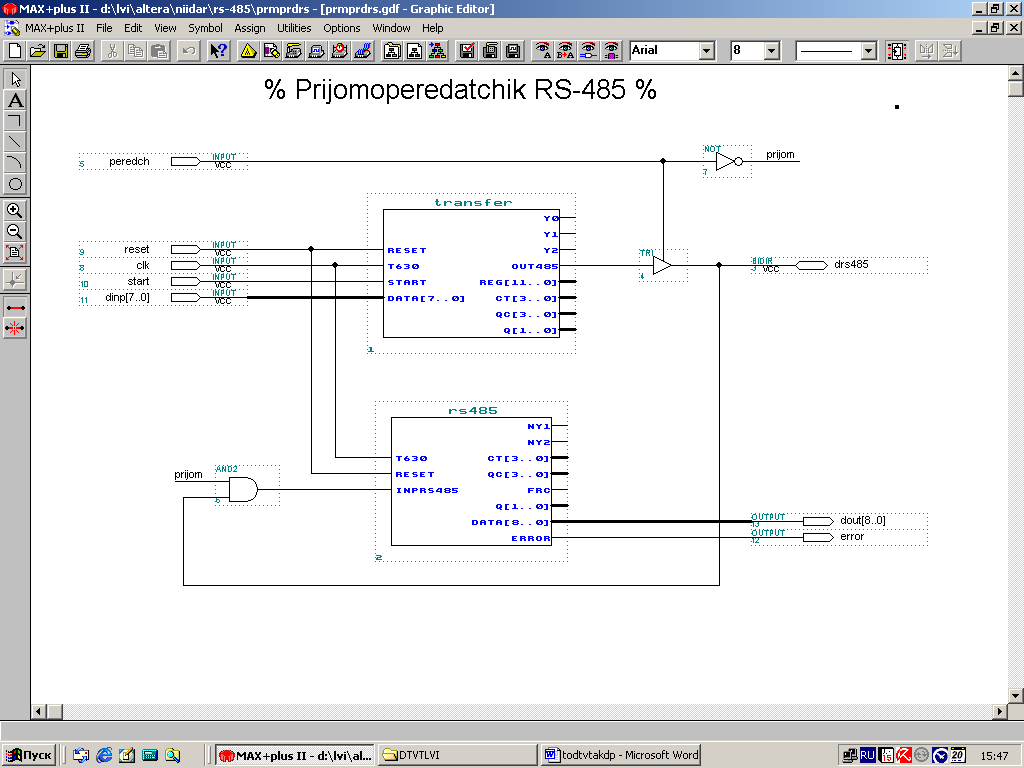

Проект приёмопередатчика RS-485 занял всего 1% от объёма ПЛИС EP1K100Qc208-1.
Телевизионный генератор испытательных сигналов.
Блок-схема ТВ-ГИС.
Структурная схема телевизионного генератора испытательных сигналов (ТВ-ГИС) представлена на рисунке.
Выход
КДУ
СЧ
ФНЧ-1
УМ-1
Сумматор
К
ДУКДУ-2
ФНЧ-2
УМ-2
На схеме использованы следующие обозначения:
КДУ – контрольно-диагностическое устройство,
СЧ – синтезатор частоты,
ФНЧ – фильтр нижних частот,
УМ – усилитель мощности.
