Освоение выпуска даже части перечисленного оборудования на предприятиях города позволиит уменьшиить остроту дефицита техники для работ по озеленению.

1.4. ОБОРУДОВАНИЕ ДЛЯ ЭФФЕКТИВНОГО ОСВЕЩЕНИЯ
ГОРОДСКОЙ ТЕРРИТОРИИ.

Освещение городской территории производится уличными светильниками. Для общего функционального освещания улиц, дорог и площадей города обычно использу­ются консольные светильники на опорах высотой 8-12 м, для функционально-декора­тивного освещения скверов, парков, бульваров, пешеходных дорожек и других откры­тых территорий – торшерные (парковые) светильники. Современные светильники долж­ны иметь необходимые фототехнические характеристики, низкие эксплуатационные расходы, долгий срок службы, обеспечивать экономию электроэнергии, быть адапти­рованными к климатическим условиям Сибири, обладать устойчивостью к коррозии, вибрации, аэродинамическим нагрузкам, сочетать облик с архитектурным окружением. Особое значение имеет и антивандальное исполнение устройств освещения.

Работы по обслуживанию системы наружного освещения в городе, её содержанию, ремонту и строительству объектов в ней осуществляет муниципальное учреждение «Горсвет». На его балансе в настоящее время находятся более 28,3 тыс. светильников. Свыше 50 % из них (15,2 тыс.) с ртутными лампами, более 35 % (10,4 тыс.) – с лампами накаливания и менее 10 % (2,7 тыс.) – с натриевыми.

Работающие в городе светильники с газоразряд­ными лампами имеют нормативные сроки службы от 7 до 10 лет. Модификаций этих светильников много, но у всех есть конструктивные недостатки, проявляющиеся при организации освещения терри­тории Новосибирска. Большинство светильников имеют недостаточную герметичность оптического блока, стекло у них быстро теряет прозрачность, возникают трудности при замене перегоревших ламп. Узким местом в конструкции светильников является отражатель, отражающая способность которого при эксплуатации снижается на 40% уже в течение первого года, что непосредственно уменьшает светоотдачу. В связи с использованием для наружного освещения улиц опор контактной сети троллейбусов увеличивается вибрационная нагрузка на светильник, что приводит к ослаблению крепления светильника на крон­штейне и самопроизвольному вывертыванию ламп.

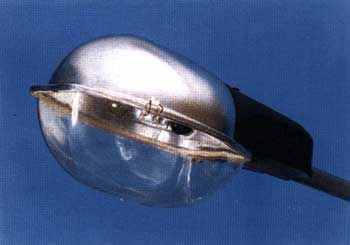

Начиная с декабря 2002 года, муниципалитет закупает новые натриевые светиль­ники закрытого типа, с прочным нетускнеющим стеклянным плафоном и корпусом из силумина, устойчивым к дождям и ветрам, рассчитанным на температурный режим от -40 до +40⁰С и влажность воздуха до 100%. Эти светильники существенно дороже ртутных ламп, но в отличие от них потребляют на 50 % меньше электроэнергии. Их отличает высокая сила света и долгий срок службы. Поэтому натриевые лампы устанавливают на более высоких опорах на высоте 15 и даже 20 м, что, кстати, гарантирует их защиту от вандалов. Использование современных натриевых ламп высокого давления вместо обычных ртутных ламп является одной из основных тенденций в системах наружного освещения.

Другое направление, открывающее хорошие перспективы существенного улучшения в будущем характеристик светильников по световой отдаче, мощности и экономичности, вырастает из разработок Института теплофизики СО РАН. На основе исследований низкочастотных (~10 кГц) индукционных разрядов «трансформаторного типа» были разработаны и созданы индукционных безэлектродные газоразрядные лампы различной мощности – от 100 Вт до 100 кВт. Принцип работы данных ламп аналогичен принципу работы трансформатора. Газовый разряд представляет замкнутый тороидальный плазменный виток, охватывающий магнитопровод. На магнитопроводе изготовлена система первичных обмоток, на которые подается переменное напряжение от источника питания. По су­ществу, газовый разряд выполняет роль вторичной обмотки трансформатора. Отсутствие изнашивающихся узлов (электродов) позволяет снять ограничение на вкладываемую в лампу мощность и значительно увеличить срок службы газоразрядной лампы (до 50 тыс. часов).

Совместно с разработкой индукционных ламп трансформаторного типа будут разработаны современные светильники с электронной пуско-регулирующей аппаратурой, что позволит резко увеличить эффективность осветительных устройств для уличного освещения. Совместно с АО «НЭВЗ-Союз» проведены НИОКР и осуществляется подготовка производства для выпуска таких светильников.

В настоящее время разработана неоновая дуговая индукционная лампа (НеДИЛ), которая можетт применяться в светильниках для архитектурной подсветки зданий и сооружений, освещения парковых аллей, фонтанов, памятников и пр. Наиболее эффективным применением индукционных неоновых ламп будет сигнальное освещение взлетно-посадочных полос аэродромов, высотных сооружений – зданий, матч, дымовых труб и т.п., так как такие лампы хорошо видны в условиях плохой видимости. По светимости разработанная индукционная лампа превышает параметры электродных неоновых дуговых ламп почти в 2,5 раза, а по ресурсу – в 50 раз. Кроме того, индукционная лампа существенно компактнее.

Следует подчеркнуть, что индукционный источник света Института теплофизики СО РАН – это новое слово в светотехнике. Сфера применения индукционных источников света широка. Кроме освещения улиц и площадей города эти источники могут найти применение в коммунальном хозяйстве и различных отраслях промышленности, санита­рии, фотохимических технологиях, производство моющих средств и эмульгаторов и т.д., то есть везде, где используются газоразрядные источники света. Поэтому освоение произ­водства этой продукции в Новосибирске является задачей стратегического характера.

В системе наружного освещения 964,7 км сетей, из них 216,7 км кабельные ли­нии, 748,0 - воздушные линии. 90 % линий эксплуатируется порядка 20-30 лет без капитального ремонта и реконструкции. Управление наружным освещением осуще­ствляется с помощью пультов УТУ-IV-50 (1974 г. выпуска) и УТУ-IV-50М ( 1979 г. выпуска). В качестве линий связи с головными шкафами управления используются прямые каналы, абонируемые у Новосибирской городской телефонной сети Регио­нального филиала «Электросвязь» ОАО «Сибирьтелеком». Головных шкафов управления на правобережной части города 50, на левобережной – 20. Пульты позволяют включать полное или частичное освещение и контролировать его отклю­чение при аварийных ситуациях. Выпуск эксплуатируемых в городе типов пультов и запчастей к ним российской промышленностью уже не производится. Поэтому возникает потребность модернизации системы управления наружным освещением территории города на основе новых современного типа устройств.

Целесообразно разработать и внедрить в Новосибирске систему централизован­ного управления уличным освещением с использованием в качестве канала связи вы­сокоскоростную помехоустойчивую цифровую радиосвязь. Отказ от телефонных ли­ний связи в пользу радио, а также возможность оперативного управления освещени­ем даст значительный экономический эффект и позволит окупить систему в течение короткого времени. Система должна работать по введённому пользователем графику (отдельно ночной и вечерний режимы ) и обеспечивать включение и выключение осве­щения по команде диспетчера и в автоматическом режиме по программе без вмеша­тельства оператора, в том числе по сигналам датчиков освещенности. График автома­тического режима управления освещением устанавливается для каждого района города или определённой группы улиц. Кроме того осуществляется бесконтактная коммута­ция силовых цепей, контроль состояния пусковой и защитной аппаратуры контро­лируемых пунктов, циклический опрос контролируемых пунктов. Текущая ситуация отображается на экране компьютера диспетчерского пункта, а при нарушении контро­лируемых параметров подается визуальная и звуковая сигнализация. Помимо общего управления освещением города в системе предусмотрены охранная сигнализация, определение количества неисправных ламп, определение количества неисправных предохранителей, измерение фазных токов, измерение фазных напряжений, учёт времени работы в каждом режиме и др.

Таблица 7

Потребности в новой технике в системе освещения города

Виды оборудования	Нали­чие, (2003 год)	Прогноз потребности в новой технике
		2003÷2005		2006÷2010		2011÷2015		2016÷2020
		кол-во1	стоим.2	кол-во1	стоим.2	кол-во1	стоим.2	кол-во1	стоим.2
Светильники и арматура с натриевыми лампами вы­сокого давления (для за­мены ртутных ламп, ламп накаливания и развития системы освещения)	2724	25600 7000	2,56	20000 .11500	6,44	13000 .13000	9,95	10000 10000	11,00
Светильники и арматура с индукционными лам­пами трансформаторно­го типа	28327	3000 . 500	1,65	30000. 7500	29,25	17000 17000	71,40	17000. 17000	76,50
Система управления на­ружным освещением	1	1 . 13	2,303	1 . 1	16,4	1 . 1	0,85	1 . 1	1,10

Для нормальной и безопасной эксплуатации, реконструкции и нового строи­тельства сетей уличного освещения учреждению необходимо также подвижной состав, и прежде всего автовышки. В настоящее время в распоряжении муниципального учреждения «Горсвет» имеются 10 автовышек, которые эксплуатируются давно и полностью самортизированы. В соответствие с нормативами для Новосибирска необ­ходимо иметь не менее 28 единиц этого оборудования.

Кроме дефицитных автовышек, без которых работа системы просто невозможна, для успешной эксплуатации и развития системы наружного освещения города Новосибирска требуются малогабаритные автоподъемники для обслуживания светильников парков, скверов, бульваров, а также ямобур, траншеекопатели, устройства для бестраншейной прокладки кабеля, передвижная лаборатория, приборы для отыскания повреждений в кабельном хозяйстве, а также транспортные средства для перевозки грузов и работников, автокран большой грузоподъемности, компрессоры и другое стандартное оборудование.

1.5. СОВРЕМЕННЫЕ ТЕХНОЛОГИИ И ОБОРУДОВАНИЕ
В СИСТЕМАХ ВОДОСНАБЖЕНИЯ И ВОДООТВЕДЕНИЯ

Системы водоснабжения и водоотведения Новосибирска являются крупнейшими в регионе Сибири и Дальнего Востока. К началу нового столетия мощность хозяйственно-питьевого водопровода города составила 900 тыс. м³/сут. Протяженность водоводов, магистральных и внутриквартальных сетей достигла 1340 км. Питьевой водой обеспечи­ваются не только жители Новосибирска, но и близлежащих городов и поселков.

Источником водоснабжения Новосибирска является река Обь, альтернативного источника в городе нет. Это обстоятельство обусловливает исключительно высокий риск для населения с точки зрения обеспечения безопасности.

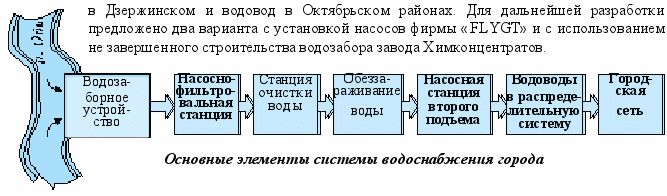

В качестве водозаборных сооружений используются 2 водоприемных ковша с береговыми колодцами, совмещен­ными с насосными станциями первого подъема и один рус­ловой водозабор, включающий затопленный ряжевый ого­ловок, самотечные водоводы и береговой колодец с насос­ной станцией первого подъема. Все водозаборы расположе­ны в нижнем бьефе Новосибирской ГЭС.

Одной из основных проблем, вызывающих серьезные осложнения в работе всех водозаборов Новосибирска, явля­ется снижение уровня воды в реке, которое обусловлено размывом русла реки в нижнем бьефе ГЭС, извлечением из русла более 50 млн. м³ гравийно-песчаной смеси для нужд строительства, а также вследствие углубления фарватера для обеспечения судоходства. В настоящее вре­мя уровень воды в нижнем бьефе ниже расчетного более 1 м. Это требует полной реконструкции водозаборных сооружений города.

Еще в 80-е годы был разработан проект развития водоснабжения города, согласно которому предполагалось построить дополнительные сооружения и водопроводные сети. В разработанном ТЭО реконструкции водозаборов рассмотрено 6 вариантов с ценой вопроса от 5 до 43 млн. руб, (в ценах 1984 года). Экономические реформы в стране не позволили полностью реализовать проект. В частности, не введен новый блок НФС-1 на 250 тысяч кубометров воды в сутки, что дало бы возможность компен­сировать недостающую питьевую воду, не проложены разводящие магистральные се­ти; не построена насосная станция подкачки, из-за чего сейчас есть проблемы с водой в поселке Пашино и всей верхней зоны Калининского района. Остались в проекте станция подкачки

Технология подготовки воды на всех насосно-фильтровальных станциях принята классической с применением реагентов, отстаивания и фильтрации. Добиться качества питьевой воды, отвечающей требованиям СанПиН 2.1.4.1074-01, возможно только при постоянном совершенствовании технологического процесса, своевременном проведением реконструкции сооружений, заменой оборудования и строгим контролем качества питьевой воды.

Из общего количества водопроводных сетей Новосибирска 60% состоят из стальных труб, 36% - из чугунных и только 4% - из полиэтилена и асбестоцемента. Амортизация водопроводных сетей превысила 70%. Более 200 км сетей и водоводов эксплуатируются 50 и более лет. Ситуацию резко усугубляет прием на баланс муници­палитета ведомственных и брошенных сетей водопровода, большинство из которых имеет стопроцентный износ. Десятки километров сетей и водоводов требуют полной их замены или реконструкции.

Силами МУП «Горводоканал» в последние годы перекладывается свыше 10 км (ранее 3 км) сетей водопровода в год. При перекладке трубопроводов диаметром свыше 300 мм и при новом строительстве в обязательном порядке применяются трубы только с внутренней цементно-песчаной изоляцией. Выполняются работы по нанесе­нию цементно-песчаной изоляции на действующих водоводах диаметром 325÷1400 мм. Внедрен бестраншейный метод замены чугунных и стальных труб на полиэтиленовые. В целях сокращения утечек, особенно в частном секторе, перекладка ведется только из полиэтиленовых труб.

Канализационные сети Новосибирска принимают сточные воды городов Бердск, Обь, Академгородка и пригородных поселков. Правобережные и левобережные сети сое­динены дюкерными переходами через р. Обь. Это широко разветвленная сеть протя­женностью более 1150 км (на балансе Горводокаиала) с 37350 смотровыми колодцами и камерами. Глубина заложения коллекторов достигает 25 м, а диаметр до 2000 мм.

Половина сетей имеют стопроцентный износ. Систематически проводится теледи­агностика технического состояния трубопроводов и их промывка с помощью специаль­ных установок отечественного и зарубежного производства, что позволяет предотвра­щать аварийные ситуации. Более 10 лет производится замена изношенных труб на поли­этиленовые бестраншейным методом.

Для бестраншейной замены трубопроводов используется технология и комплекты оборудования, созданные новосибирскими учеными в Институте горного дела СО РАН. Эта технология применяется при реконструкции или капитальном ремонте действую­щих подземных коммуникаций в условиях городской застройки и на территории пред­приятий. Разработанная технология позволяет бестраншейным способом производить замену стальных, чугунных и неметаллических трубопроводов диаметром от 100 мм до 350 мм на пластмассовые трубы диаметром от 160 мм до 400 мм.

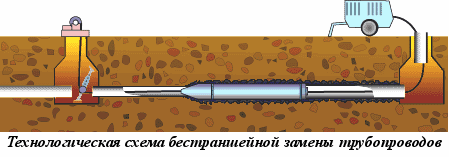

Сущность технологии заключается в том, что на ударном механизме, размещенном во входном колодце, мон­тируется специальная на­садка-расширитель. К ма­шине присоединяется воз­духопроводящий шланг и трос от лебедки, проходя­щий через заменяемый участок трубопровода. При движении устройства по заменяемому трубопроводу расширитель разламывает его, втрамбовывает осколки в грунт и затягивает в образовавшуюся скважину новый трубопровод, который нара­щивают секциями во входном колодце. Для этого служит комплект обрудования, включающий пневмоударную маши­ну соответствующего диаметра, расширитель, анкерное уст­ройство, пневматическую лебедку с тяговым усилием 3 т или 5 т, приспособление для соединения пластмассовых труб, комплект воздухопроводящих шлангов, набор инструментов и запасных частей.

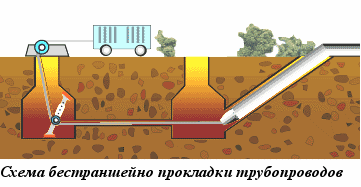

При бестраншейной прокладке новых водопроводных и канализационных сетей секции полиэтиленовых труб свариваются на поверхности в плеть. По ранее образованной наклонной монтажной скважине секции попадают в приямок и далее в расширенную скважину. Для проходки монтажной скважины применяется специальная стартовая установка. Сначала между приямками, расположенными в местах будущих колодцев, проходят лидирующую скважину. В скважине проводится тяговый трос, который одним концом присоединяется к лебедке (установленной на выходном колодце), а другим к пневмомолоту. На передней части пневмомолота на-ходится расширитель с приспособлением для крепления к нему нового пластмассового трубопровода. При подаче сжатого воздуха сначала к лебедке, а затем к пневмомолоту, рабочий орган начинает передавать ударную нагрузку на массив грунта и уплотнять его, расширяя лидирующую скважину. При прокладке канализационных сетей во вновь образуемую скважину затягивается пластмассовый трубопровод. Отдельные секции трубопровода с помощью резьбовых соединений наращиваются во входном приямке. Комплект оборудования аналогичен

Себестоимость работ оборудованием для бестраншейной укладки трубопроводов в 1,5-5 раз ниже себестоимости работ традиционным траншейным способом, стои­мость оборудования в 2-3 раза ниже зарубежных аналогов. Технология и комплекты оборудования испытаны в промышленных условиях. Эта технология и оборудование имеют перспективы и в других отраслях городского хозяйства, в том числе при прокладке и замене трубопроодов в теплоэнергетике, при прокладке кабелей и т.д.

Сточные воды города перекачиваются 46-ю канализационными насосными стан­циями, производительностью от 1 до 140 тыс. м³ в сутки. При этом используются различные типы насосов и оборудования. Для герметизации стен резервуаров и устранения течей в них применяется защитный гидроизоляционный состав проникаю­щего действия «кальматрон», который производится МУП «Горводоканал». На 21 на­сосной станции внедрена программа автоматизированной системы управления техно­логическими процессами без участия обслуживающего персонала. На большинстве станций устанавливаются частотно-регулируемые привода для электродвигателей мощностью до 250 кВт.

Очистные сооружения канализации Новосибирска являются важнейшим приро­доохранным комплексом в области и крупнейшим за Уралом. Введены в строй в 1981 го­ду. Сточные воды в объеме более 700 тыс. м³/сут., а в па­водковый период до 950 тыс. м³/сут. подвергаются полной биологической очистке до требуемых экологических пара­метров. Площадь, занимаемая комплексом, около 200 га. На­чиная с 1997 года ежегодно ведется плановая реконструкция аэротенков с капитальным ремонтом стеновых панелей и перегородок, с полной заменой системы аэрации, установкой расходомеров воздуха. Применены системы аэрации фирм «Экополимер» и «Экотон» в аэротенках. Испытываются и другие системы аэрации.

На очистных соору­жениях канализации ежесуточно образуется около 3700 м³ осадка, который обезвоживается на центрифуге и 4 центри­прессах. Испытан и успешно применен способ обезвожива­ния осадков непосредственно на иловых площадках с ис­пользованием различных видов флокулянтов, что позволи­ло снизить эксплуатационные затраты в 3-4 раза. На основе проведенного гидравлического моделирования реконструи­руются горизонтальные песколовки. Устанавливается ком­пьютерная программа по оптимизации технологических процессов всего комплекса сооружений.

В перспективе развитие систем водоснабжения и водоотведения для сохранения стабильной работы потребуют решения следующих задач:

• мониторинга качества воды реки Оби, как главного источника водоснабжения города;внедрения новых современных технологий подготовки питьевой воды в связи с усиливающимися антропогенными загрязнениями воды в реке Оби;

• дальнейшего использования высокотехнологических методов ремонта сооружений и технологий быстрого восстановления изношенных трубопроводов;

• сокращение потерь питьевой воды в распределительных сетях и жилом фонде;

• поквартирного учета потребления питьевой воды населением;

• перекладки сетей водопровода до 40 км в год;

• разработки специальных инвестиционных проектов по совершенствованию работы системы водоснабжения, прежде всего, по созданию альтернативного источника водоснабжения Новосибирска на основе подземных вод;

• строительства пускового и новых блоков второй очереди очистных сооружений кана­лизации;

• строительство нового дюкера через реку. Обь в створе улицы Саратовская;

• реконструкции и строительства канализационных насосных станций (прежде всего 17-й и 18-й) и для увеличения их пропускной способности со строительством напорных коллекторов диаметром 1400 мм;

• реконструкции (перекладка) канализационных сетей бестраншейным способом с годовым объемом не менее 30 км.


Для решения перечисленных задач потребуется приобретение и/или организация собственного производства в городе оборудования и приборов, что можно реализовать лишь при поддержке муниципалитета, а также администрации области и органов федерального уровня (см. табл. 8).


Таблица 8

Потребности в машинах и оборудования для технического перевооружения
для водоснабжения и отведения вод (стоимость в млн. рублей в ценах 2003 г.)

Виды оборудования	Единицы	Прогноз потребности в новой технике
		2003÷2005		2006÷2010		2011÷2015		2016÷2020
		кол-во	стоим.	кол-во	стоим.	кол-во	стоим.	кол-во	стоим.
Реагенты
Коагулянты 40% Al2О3	тыс. т	2500	26,25	2600	33,3	2600	39,6	2700	45,2
Флокулянт	тыс. т	1146	21,0	1253	28,1	1253	33,2	1253	36,7
Хлор	тыс. т	900	5,4	900	6,6	1000	8,1	1000	8,9
Трубы и арматура
Трубы металлические Ǿ 100-200 мм	тыс. т	0,3	3,0	0,5	6,1	0,4	5,8	0,3	4,8
Трубы металлические Ǿ 250-800 мм	тыс. т	3,0	60,0	5,0	122,0	4,0	138,0	3,0	145,0
Задвижки Ǿ 50-800 мм	тыс. шт.	2,1	87,0	3,5	177,0	3,25	203,0	3,0	215,0
Трубы пластиковые	тыс. т	15,0	11,0	24,5	22,0	34,1	36,0	41,0	48,0
Водосчетчики	тыс. шт	600	3.0	900	4,9	1000	7,0	2000	10,0
Насосное оборудование в комплекте с электродвигателем
Центробежные консольные насосы	тыс. компл	15	1,5	30	3,7	30	4,3	30	4,8
Центробежные насосы двустороннего входа	тыс. компл	10	1,0	20	6,8	20	14.5	20	16,0
Центробежные скважинные агрегаты типа ЭЦВ	тыс. компл	15	5,0	40	14,8	40	17,2	40	20,0
Насосы для сточно-массных сред	тыс. комп	15	1,5	30	3,7	30	4,3	30	4,8
Оборудование для водозаборных сооружений
Фильтры	шт.	-	-	2	0,1	-	-	6	0,3
Установка для импульсной промывки фильтров	шт.	-	-	2	0,05	-	-	6	0,15
Оборудование для доочистки станций
Озонаторная установка	компл	-	-	-	-	1	45,0	2	107,0
Хлораторная установка	компл	10	1,2	2
Установки для обеззараживания	компл	1	0,6	1	0,8	1	1,1	1	1,6
Оборудование для бестраншейной прокладки и замены трубопроводов
Комплект оборудования для замены трубопроводов	компл	1	0,5	2	1,3	2	1,9	2	2,4
Комплект оборудования для прокладки трубопроводов	компл	1	0,4	2	1,1	2	1,6	2	2,2
