На рис. 2 приведена схема размещения оборудования в том же хранилище в период предпродажной или предпосадочной обработки картофеля. При этом картофель вынимается из насыпи подборщиком 1 и подается на сортировку 8, где очищается от примесей и калибруется на фракции в соответствии с назначением. Примеси по системе транспортеров 6 направляются в отходы, а товарный картофель двумя потоками поступает на переборочный стол 9, где вручную отделяются некондиционные клубни и соразмерные с ними примеси. Крупная фракция может быть использована на семена или продовольственные цели. Во втором случае она поступает в упаковщик 10, где осуществляется ее фасовка в тару. Семенная фракция с переборочного стола по системе транспортеров 3 подается в протравливатель клубней 7 и в транспортное средство. Если обработка производится в период посадки картофеля, то этот картофель поступает к месту посадки, если раньше, то в хранилище. На данной линии может быть осуществлена предпродажная или предпосадочная обработка картофеля, доставленного из других хранилищ. При этом используют транспортное средство 4 и бункер-ворохоочиститель 5, а транспортеры 6 реверсируют.
На рис. 3 показано размещение этого оборудования в типовом корнеплодохранилище вместимостью 1000,0 т. Модернизация хранилищ по приведенным схемам позволяет механизировать закладку картофеля на хранение без мелких примесей и его предпосадочную обработку или предпродажную подготовку в соответствии с требованиями 1-го или 2-го классов качества. Для подготовки продовольственного картофеля класса качества «экстра» или 1-го может быть использовано также импортное оборудование, представленное на российском рынке (табл. 3, 4).
Экспликация оборудования.
| № на схеме | Наименование и марка | Количество, шт. |
| 1 2 3 4 5 6 7 | Подборщик картофеляТранспортер-загрузчикСистема транспортеров Система транспортеров (вид сбоку) Бункер-ворохоочиститель (вид сбоку) Прицеп тракторный (вид сбоку) Протравливатель клубней | 1 1 4 3 1 2 1 |
Рис. 1. Схема размещения перспективного оборудования в типовом хранилище при закладке картофеля на хранение
Экспликация оборудования.
| № на схеме | Наименование и марка | К-во, штук |
| 1 2 3 4 5 6 7 8 9 10 | Подборщик картофеляТранспортер-загрузчик Система транспортеров Прицеп тракторный (вид сбоку) Бункер-ворохоочиститель (вид сбоку) Система транспортеровПротравливатель клубней Сортировка картофеля (вид сбоку)Стол переборочный (вид сбоку) Мешкодержатель-упаковщик (вид сбоку) | 1 1 4 1 3 1 1 1 1 |

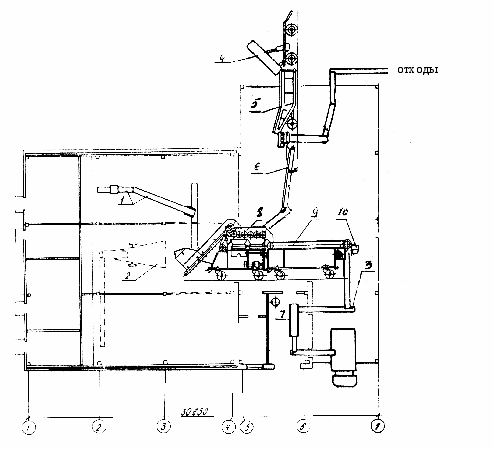

Рис. 2. Схема размещения перспективного оборудования в типовом хранилище при предпосадочной (предпродажной) подготовке картофеля
Экспликация оборудования
| № на схеме | Наименование и марка | Количество, шт. |
| 1 2 3 4 5 6 7 | Транспортер-загрузчик ТЗК –30Система транспортеров ПСШ (вид сбоку) Бункер-ворохоочиститель ОВ (вид сбоку) Транспортное средство Подборщик картофеля Картофелесортировка ПКСП-3-10 Стол переборочный с мешкодержателями | 1 4 1 По потребности 1 1 1 |

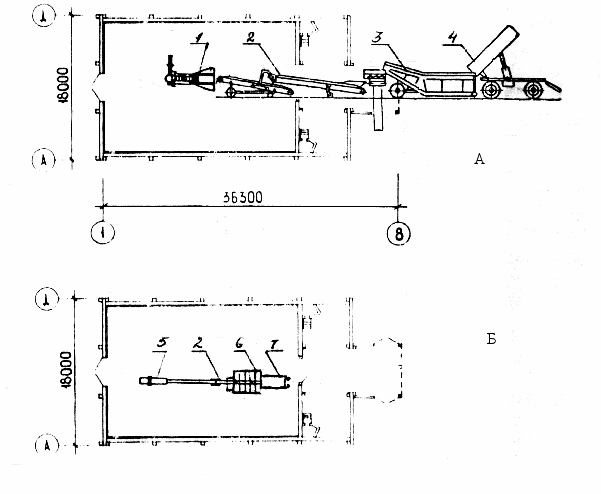

Рис. 3. Схема размещения перспективного оборудования в типовом корнеплодохранилище вместимостью 1000,0 т:
А - при загрузке;
Б - при предпосадочной (предпродажной) подготовке
Таблица 19
Характеристики оборудования картофелехранилищ фирмы «
А
Бельсма Геркулес»
| Наименование оборудования | Марка оборудования | Производительность, т/час | Ориентировочная цена, евро/руб. |
| Бункер-ворохоочтститель Элеватор-загрузчик Подборщик из насыпи Картофелесортировка Линия мойки Линия сушки и расфасовки в тару от 5,0 до 50,0 кг | CONKORDE 200 H КТ-1 000-65-3 SKOOTER PICK UP LOADER 40000 -380-1,5 KS 150 DUO ZKD BIJLSMA HERKULES BIJLSMA 9 000 | Регулируемая 3,0-60,0 до 60,0 до 15,0 до 15,0 до 5,0 до 9,0 | 30 400,0 / 1 033 600,0 26 400,0 / 897 600,0 17 600,0 / 598 400,0 34 290,0 / 1 165 860,0 38 900,0 / 1 322 600,0 25 900,0 / 880 600,0 |
