Приборный учёт электрической энергии

В Республике Беларусь

Лекция для слушателей института повышения квалификации Министерства промышленности «Кадры индустрии»*


Средства расчётного учёта электроэнергии являются инструментом торговли специфическим товаром – электрической энергией. С помощью средств учёта электроэнергии определяются её количество, отпущенное продавцом (энергоснабжающей организацией) и принятое покупателем (потребителем электроэнергии). Электроэнергия, как известно, оплачивается по тарифам, установленным для юридических лиц в соответствии с Декларацией тарифов на электрическую энергию, утверждаемой ежегодно Министерством экономики. Для населения тарифы на электроэнергию устанавливает Совет Министров Республики Беларусь.

Для одних и тех же групп потребителей может устанавливаться несколько тарифов (тарифных систем). Право выбора тарифа, по которому следует рассчитываться за потребляемую электроэнергию, принадлежит потребителю. Однако при этом потребитель обязан иметь согласованные с энергоснабжающей организацией средства учёта электроэнергии, позволяющие обеспечить надлежащий учёт электроэнергии в соответствии с выбранной тарифной системой.

Современные системы учёта электроэнергии обеспечивают измерение, обработку и транспорт в энергоснабжающую организацию информации об отпущенных потребителям энергии и мощности.

Эти данные являются основанием для проведения с потребителями денежных расчётов за поставку товарной продукции Энергосистемы и таким образом оказывают непосредственное влияние на экономику предприятий концерна «Белэнерго».

Многообразие предлагаемых на рынке приборов учёта электроэнергии республики разнородных средств учета электрической энергии требует выработки единой государственной политики по отбору и применению тех или иных средств с целью эффективного и полного решения задач учета в сбалансированных интересах всех субъектов энергосистемы, потребителей и субъектов развивающегося рынка электроэнергии. Беларусская энергосистема взаимодействует с энергосистемами соседних государств, покупая и продавая электроэнергию, и поэтому развитие учета внутри энергосистемы и ее субъектов должно соответствовать признанным современным международным нормам и правилам.

По опыту соседних государств, только замена у населения счётчиков класса 2,5 на 2,0 повысила точность учёта на 25-30%. Экономический эффект от такой замены оценивается у нас в 8-10 млн. долларов в год (обоснование – в Концепции приборного учёта).

В 2005 году было принято стратегическое решение о постепенной замене индукционных расчётных электросчётчиков у большинства групп потребителей электроэнергии на электронные программируемые многотарифные.

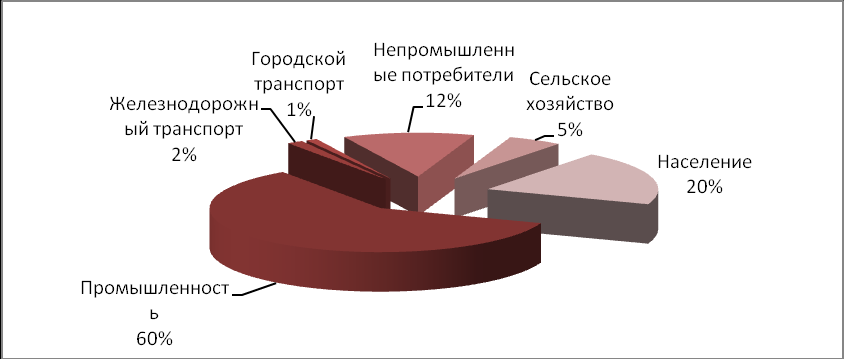

При подготовке такого решения была учтена сложившаяся в республике структура электропотребления:





РУП «БелТЭИ» были проведены исследования, в результате которых определены основные причины отказа от использования индукционных электросчётчиков в расчётном учёте:

- при электрических нагрузках менее 0,5 Рн погрешности однофазных индукционных счетчиков всегда отрицательны и накапливаются с течением времени. Систематическая погрешность индукционных электросчетчиков тем выше, чем больше отклонение нагрузок от номинальных в меньшую сторону, что имеет место в коммунально-бытовом секторе;

- низкая чувствительность индукционных электросчётчиков;

- невозможность объединения индукционных электросчётчиков в автоматизированные системы контроля и учёта энергоресурсов (АСКУЭ), что является препятствием к внедрению комплексного энергоучета всех видов энергии, потребляемых потребителями, включая жилой фонд;

- невозможность накопления информации и использования её при оптимизации и прогнозировании энергопотребления;

- отсутствие функции управления энергопотреблением; по опыту зарубежных стран, это имеет целью для энергосистемы снижение неравномерности суточного графика нагрузки, а для потребителя приведет к реальной экономии энергии денежных средств при условии внедрения соответствующих экономических стимулов.

Преимущества электронных счётчиков :

1. В электронном счетчике нет движущихся и изнашивающихся частей, из-за которых погрешность индукционного счетчика постепенно увеличивается в негативную сторону (т.е. учитывается все меньше энергии), даже в том случае, когда погрешность остается в декларируемых пределах 2%.

2. Точность электронного счетчика по крайней мере в два раза превышает точность индукционного, отрицательная погрешность по крайней мере в два раза ниже. Еще большим преимуществом является дополнительная температурная погрешность, связанная с классом точности счетчика, так как дополнительная погрешность из-за колебания температуры окружающей среды, допустимая для электронных счетчиков класса 1,0 в два раза ниже, чем допустимая для индукционных счетчиков класса 2,0.

3. Низкий порог чувствительности электронных приборов учёта относительно базового тока позволяет учесть электроэнергию, потребляемую бытовыми приборами, которые в дежурном режиме (“stand-by”) потребляют очень мало энергии ( менее 10 Вт). Эта энергия индукционными счетчиками не учитывается.

4. При повышении потребления электроэнергии в быту, вырос спрос на приборы учета электроэнергии с расширенным диапазоном измерения тока. Индукционные счетчики обычно измеряют ток до 40 А (при номинальном токе 10 А), более дорогие - ток до 60 А. В случае перегрузки по току электроэнергия измеряется с большой отрицательной погрешностью. Диапазон измерения электронных счетчиков намного больше: обычно диапазон составляет 5-60 А или 10-100 А, что не требует в ряде случаев установки трансформаторов тока.

5. Электроэнергия, потребляемая самими индукционными счетчиками, значительно (в 2-3 раза) превышает потребляемую электронными счетчиками. Однофазный индукционный счётчик потребляет 5 ВА полной мощности, электронный – 1,55 ВА.

6. Дополнительные функциональные и информационные преимущества электронных счетчиков:

- регистрация вскрытия корпуса, регистрация воздействия сильным магнитным полем;

- хранение данных в памяти: в счетчике хранятся данные учета прошедших периодов, данные сохраняются даже при повреждении счетчика;

- внутренние электронные часы (для регистрации событий, синхронизации баланса данных, переключения тарифных зон);

- легко внедряемый многотарифный учет. Потребитель может экономить средства за электроэнергию, поставщик выравнивать графики нагрузки и избежать потерь из-за перегрузок во время пиковых нагрузок;

- цифровой интерфейс дистанционной передачи данных. Появляется возможность полностью отказаться от ручного сбора данных и переписывания при обработке. Устраняется возможность ошибок и возможность манипулирования результатами учета;

- возможность измерения электроэнергии, несоответствующей требованиям качества.

Электронные счетчики электроэнергии, которые производятся в настоящее время, полностью подготовлены для использования в современных АСКУЭ, ориентированных на требования либерализованного рынка электроэнергии.

Ориентация на использование электронных счетчиков основана на долгосрочной перспективе развития средств измерений электроэнергии, то есть, на высокой точности измерения, широком диапазоне измеряемых токов, большом выборе функциональных возможностей, цифровых интерфейсах передачи данных.

С началом внедрения АСКУЭ, электросчётчики перестали рассматриваться как завершённые технологические изделия. Они теперь являются элементами АСКУЭ и должны удовлетворять ряду дополнительных требований:

- совместимость с УСПД;

- скоростные характеристики протокола обмена данными;

- обеспечения защиты информации от несанкционированного доступа.

В свою очередь, внедрение АСКУЭ открыло перед энергоснабжающими организациями и потребителями новые технологические возможности по использованию данных учёта:

• эффективный контроль прохождения энергии по всему ее технологическому циклу;


- измерение средневзвешенной получасовой совмещённой активной мощности в часы суточных максимальных электрических нагрузок энергосистемы;

- составление балансов электроэнергии, зафиксированных на определённое время, что позволило определять реальную (а не расчётную) величину потерь электроэнергии в электросетях;

- внедрение инструмента отыскания очагов безучётного потребления (хищений) электрической энергии;

• обеспечение сопряжения баз данных АСКУЭ и оперативных расчетов за потребленные энергию и мощность с автоматизированным разнесением соответствующей информации по лицевым счетам потребителей и оформлением платежных документов.


Нормативная правовая база в области учёта электроэнергии

Действующие нормативные правовые акты в области учёта электроэнергии:

• Постановление Совета Министров Республики Беларусь от 2 августа 2005 г.
  № 847 «О мерах по внедрению в республике автоматизированной системы контроля и учёта электрической энергии»;

• Программа создания в республике в 2006 – 1012 годах автоматизированной системы контроля и учёта электрической энергии;

• Указ Президента Республики Беларусь от 9 ноября 2006 г. № 655 «О некоторых вопросах выполнения работ по созданию в республике автоматизированной системы контроля и учёта электрической энергии»;

• Постановление Совета Министров Республики Беларусь от 11 сентября 2008 г. № 1339 «Об отдельных вопросах потребления электрической энергии в 2008 – 2009 годах»;

• Пособие П2-2000 к строительным нормам и правилам 2.08.01-89 «Электроустановки жилых и общественных зданий»;

• Концепция приборного учёта электроэнергии в Республике Беларусь;

• Инструкция по организации учёта электрической энергии, утверждённая приказом Минтопэнерго Республики Беларусь № 28 от 30.04.1996;

• Указание ГПО «Белэнерго» от 03.05.2006 № 18 «О применении нормативных документов в области организации расчётного учёта электрической энергии».


Проекты разработанных в 2009 году нормативных правовых актов в области учёта электроэнергии:

1. Правила организации учёта электрической энергии в Республике Беларусь.

2. ТКП Правила приёмки в эксплуатацию АСКУЭ в многоквартирных жилых домах (АСКУЭ-быт).
