Глава 13

КОНЦЕПЦИИ САМООРГАНИЗАЦИИ

И МОДЕЛИРОВАНИЯ ПРОЦЕССОВ

В СЛОЖНЫХ СИСТЕМАХ

13.1. Возникновение упорядоченности в гидродинамике. Понятия аттрактора и динамического хаоса

Рассмотрим в качестве примера течение воды при термодинамическом равновесии, при малых и больших отклонениях от него. Особенности перехода от ламинарного течения к турбулентному важны для практики, для гидро- и аэромеханики, и они неоднократно решались в рамках физики, механики и математики. Термин «турбулентность» (от лат. turbulentus — беспорядочный) ввел еще Кельвин. Точного описания его нет до сих пор, как нет простой математической модели турбулентных движений, которые оказались связанными с нелинейностью.

В теории обычно имеют дело с безразмерным параметром — числом Рейнольдса Re, введенным в гидродинамические теории (1883) и связанным с режимом течения жидкостей и газов: Re = , где v — скорость потока; L — линейный размер, фигурирующий в задаче; — плотность и динамическая вязкость жидкости. Такие теории (гидро- и аэродинамические) развивали русские ученые Н. Е.Жуковский, С. А.Чаплыгин и др. Одна из наиболее стройных теорий перехода к турбулентности была построена в 1944 г. Л.Д.Ландау. Вообще, это явление очень сложное, можно сказать, что это целый комплекс связанных явлений.

При равновесии, если система замкнута и v = 0, ее энтропия максимальна. При наличии градиента давления жидкость течет в сторону меньших давлений, ее движение происходит как бы слоями, параллельными направлению течения (ламинарное течение). Потоки и термодинамические силы связаны линейно, производство энтропии в стационарном состоянии (течении) минимально. При малых значениях числа Re единственная стационарная картина течения соответствует ламинарному течению. Небольшие отклонения скоростей движения от стационарных значений, возникающие из-за флуктуации, экспоненциально затухают со временем, появляется пара вихрей. При увеличении скорости потока выше критической некоторые из малых возмущений перестают затухать, система теряет устойчивость и переходит в новый режим; вихри начинают осциллировать, движение жидкости становится турбулентным. Линейная зависимость потоков и сил нарушается, как и теорема Пригожина о минимальном приросте энтропии, хотя картина еще стационарна. В этом случае говорят о

519

первой бифуркации (в пер. — раздвоение, разветвление), или бифуркации Хопфа.

С увеличением числа Re новый периодический режим вновь теряет устойчивость, возникают незатухающие колебания с частотой, определяемой величиной Re. Растет неравновесность, и вместе с ней число корреляций и параметров, характеризующих систему. При переходе к турбулентности между отдельными областями течения возникают новые корреляции, новые макроскопические связи. Затем появляются новые частоты, сокращается интервал частот, и, по теории Ландау, появляющиеся новые движения имеют все более мелкие масштабы. Нерегулярное поведение, типичное для турбулентности, — результат бесконечного каскада бифуркаций. Говорят, что система из «царства необходимости» переходит в «царство свободы». Но и в «царстве свободы» периодически возникают области, где движение вновь приобретает порядок — «острова необходимости».

При существенном усложнении структуры течения одновременно увеличивается его внутренняя упорядоченность. Это уже не тот беспорядок, что был в равновесном состоянии. Существенно меняется характер броуновского движения частиц, турбулентность сказывается на поглощении и рассеянии электромагнитных и звуковых волн. Например, фотографии распределения световой волны, прошедшей через турбулентную жидкость, фиксируют пятна типа интерференционной картины, соответствующей фокусам и каустикам, которые возникают в световом пучке.

Проблема турбулентности важна не только в связи с инженерными приложениями. Большая часть среды Вселенной находится в турбулентном движении, и с неустойчивостями сталкиваются в физике атмосферы и астрофизике, в океанологии и физике планет. Вообще отношение к хаосу было разнообразным. У древних греков хаос считался первичным состоянием материи, но, как отметил Б. Пастернак, «напрасно в годы хаоса искать конца благого».

Хаотические эффекты, нарушавшие стройную картину классической физики с первых дней становления теории, в XVII в. воспринимались как досадные недоразумения. Кеплер отмечал нерегулярности в движении Луны вокруг Земли. Ньютон, по словам своего издателя Р. Котеса, принадлежал к тем исследователям, которые силы природы и простейшие законы их действия «выводят аналитически из каких-либо избранных явлений и затем синтетически получают законы остальных явлений». Но закон — однозначное и точное соответствие между рассматриваемыми явлениями, он должен исключать неопределенность и хаотичность. Отсутствие однозначности в науке того времени рассматривалось как свидетельство слабости и ненаучного подхода к явлениям. Постепенно из науки изгонялось все, что нельзя формализовать, чему нельзя придать однозначный характер. Так пришли к механической картине мира и «лапласовскому детерминизму».

520

Необратимость процессов нарушила универсальный характер механических законов. Поскольку проследить за движением каждой молекулы газа невозможно, пришлось признать ограниченность своих возможностей и согласиться, что закономерности, наблюдаемые в поведении массы газа как целого, есть результат хаотического движения составляющих его молекул. И тогда Клаузиус ввел «принцип элементарного беспорядка», который понимался как независимость координат и скоростей отдельных частиц друг от друга при равновесии. Эту идею Больцман и положил в основу своей молекулярно-кинетической теории. Максвелл указал на принципиальное отличие механики отдельной частицы от механики большой совокупности частиц, подчеркнув, что большие системы характеризуются параметрами (давление, температура и др.), не применимыми к отдельной частице. Так родилась новая наука — статистическая механика. Идея элементарного беспорядка, или хаоса, устранила противоречие между механикой и термодинамикой. На основе статистического подхода удалось совместить обратимость отдельных механических явлений (движений отдельных молекул) и необратимый характер движения их совокупности (рост энтропии в замкнутой системе).

Но идеи хаоса оказались более фундаментальны. При изучении теплового излучения возникли противоречия: электромагнитная теория Фарадея — Максвелла описывала обратимые процессы, но процессы обмена световой энергией между телами, находящимися при разных температурах, ведут к выравниванию температур, т. е. должны рассматриваться как необратимые. Планк ввел гипотезу «естественного излучения», соответствующую гипотезе молекулярного беспорядка. Ее смысл такой: отдельные электромагнитные волны, составляющие тепловое излучение, ведут себя независимо и «являются полностью некогерентными». Эта гипотеза привела к представлению о квантовом характере излучения, которое обосновывалось с помощью теории вероятностей. Хаотичность излучения оказалась связанной с его дискретностью. Квантовый подход позволил Планку и Эйнштейну объяснить ряд законов и явлений (закон Стефана — Больцмана, закон смещения Вина, законы фотоэффекта и др.), которые не находили объяснения в классической электродинамике.

Отступления Луны от траекторий, рассчитанных по законам классической механики, американский астроном Дж.Хилл в конце XIX в. объяснил притяжением Солнца. Французский математик А. Пуанкаре предположил, что вблизи каждого тела есть малозаметные факторы и явления, вызывающие нерегулярности. Поведение даже простой системы существенно зависит от начальных условий, так что не все можно предсказать. Решая задачу трех тел, Пуанкаре обнаружил существование фазовых траекторий, которые вели себя запутанно и сложно, образуя «нечто вроде решетки, ткани, сети с бесконечно тесными петлями; ни одна из кривых никогда не должна пересечь самое себя, но она должна навиваться на самое себя очень сложным образом, чтобы пересечь

521

много, бесконечно много раз петли сети». В начале XX в. на эту работу особого внимания не обратили.

Примерно в это же время Планк начал изучать другую хаотичность классической науки и нашел выход во введении кванта, который должен был примирить прежние и новые представления, но на самом деле сокрушил классическую физику. В строении атомов долгое время видели аналогию со строением Солнечной системы. Интерес к невозможности однозначных предсказаний возник в связи с появлением принципиально иных статистических законов движения микрообъектов. Соотношения неопределенности Гейзенберга показывают, что может реализовываться лишь некоторая конечная область состояний, внутри которой

лежат начальные координаты q₀ и импульсы р₀. При этом внутри выделенной области значения координат и импульсов распределены по вероятностному закону, и по мере эволюции системы увеличивается и область ее состояний. На небольших вре-

менных интервалах неопределенность состояния будет нарастать медленно и движение системы будет устойчивым. Для таких систем классическая механика плодотворна.

В 60-е гг. XX в. была установлена возможность случайных явлений, от которых нельзя избавиться уточнением начальных условий и исчерпывающим описанием воздействий на систему, и в простых динамических системах, которые считались со времен Ньютона и Лапласа подчиняющимися определенным и однозначным законам механики. Такие движения возникают в механических и электрических нелинейных колебательных системах. Пример такого неустойчивого движения — шарик в двух ямках, разделенных барьером (рис. 13.1). При неподвижной подставке шарик имеет два положения равновесия. При колебаниях подставки он может начать перепрыгивать из одной ямки в другую после совершения колебаний в одной из ямок. После нескольких затухающих колебаний шарик займет в одной из ямок положение, называемое устойчивым равновесием. Периодические колебания с оп-

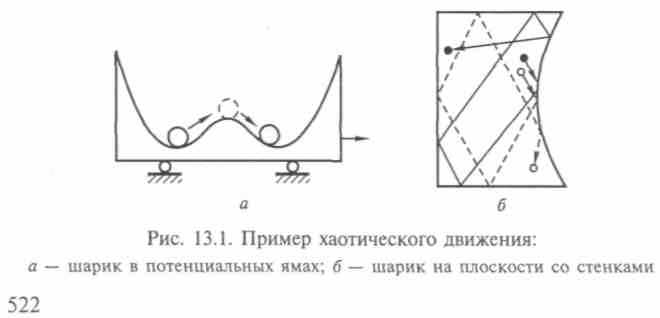

ределенной частотой вызывают колебания с широким спектром частот. Положение же на границе между ямками будет неустойчивым равновесием. Физический смысл этих понятий применим к равновесию любых систем. Режим функционирования динамической системы устойчив, если малые возмущения затухают со временем, стремясь к нулю. Если же они нарастают — режим неустойчивый.

Кроме того, на систему могут действовать и некоторые случайные силы, которые даже при самой малой величине за длительное время действия приведут к непредсказуемым результатам. Такие системы чувствительны не только к начальным значениям параметров, но и к изменениям положений и скоростей в разных точках траектории. Получается парадокс: система подчиняется однозначным динамическим законам и совершает непредсказуемые движения. Решения динамической задачи реализуются, если они устойчивы. Например, нельзя видеть сколь угодно долго стоящий на острие карандаш или монету, стоящую на ребре. Но тогда задача из динамической переходит в статистическую, т. е. следует задать начальные условия статистическим распределением и следить за его эволюцией. Эти случайные явления получили название динамического хаоса.

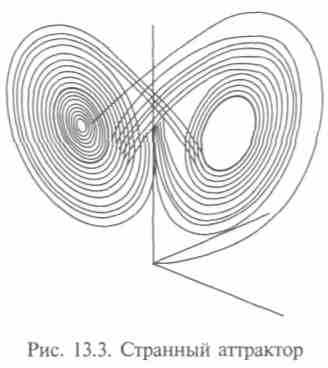

В 1963 г. метеоролог Э.Лоренц описал новый механизм потери устойчивости, наблюдаемый в процессе конвекции при моделировании процессов возникновения турбулентности. Он обнаружил в фазовом пространстве трех измерений (координаты — скорость и амплитуды двух температурных мод) область, которая как бы притягивала к себе траектории из окрестных областей. Попадая в область, названную им странным аттрактором (лат. attractio — притяжение), близкие траектории расходились и образовывали сложную и запутанную структуру. Переход системы на такой режим означает, что в ней наблюдаются сложные непериодические колебания, очень чувствительные даже к малому изменению начальных условий. Эта чувствительность к малому воздействию получила красочное название — «эффект бабочки». Значит, небольшие флуктуации, подобные взмаху крыльев бабочки, могут вызвать хаотические режимы. Так как две близкие траектории разбегаются в фазовом пространстве, то предсказание движения по начальным данным не может быть точным. С этим связаны трудности предсказания погоды. До Лоренца советские математики Д. В.Аносов и Я. Г. Синай установили существование таких областей и исследовали устойчивость явлений в них.

Возникновением динамического хаоса считается переход к турбулентности, поскольку течение жидкости описывается детерминистическими уравнениями. Но детерминированность подразумевает однозначную связь причины и следствия,

523

предсказуемость и воспроизводимость, а когда говорят о хаосе, понимают нечто прямо противоположное. Но это понятие не столь простое. Обратимся для примера к броуновской частице. Под действием случайных толчков со стороны соседних молекул частица будет совершать непредсказуемые блуждания, и ее траектория будет выглядеть запутанной (что и наблюдается под микроскопом). Но при многократном наблюдении можно заметить, что эта запутанная траектория не повторяется даже при одинаковых начальных условиях, что соответствует интуитивным представлениям о хаосе.

13.2. Порядок и хаос в больших системах. Понятие фрактала

Сложные системы состоят не только из большого числа элементов, но и большого числа разнообразных связей между ними. Для таких систем все труднее, а то и невозможно, вывести механизмы функционирования — у такой системы появляются свойства, которых не было у ее частей или элементов. Эволюцию динамических систем во времени оказалось удобным анализировать с помощью фазового пространства — абстрактного пространства с числом измерений, равным числу переменных, характеризующих состояние системы. Примером фазового пространства может служить пространство, имеющее в качестве своих координат координаты и скорости всех частиц системы. Для линейного гармонического осциллятора (одна степень свободы) размерность фазового пространства равна двум (координата и скорость колеблющейся частицы). Такое фазовое пространство есть плоскость, эволюция системы соответствует непрерывному изменению координаты и скорости, и точка, изображающая состояние системы, движется по фазовой траектории (рис. 13.2). Фазовые траектории такого маятника (линейного гармонического осциллятора), который колеблется без затухания, представляют собой эллипсы: = const.

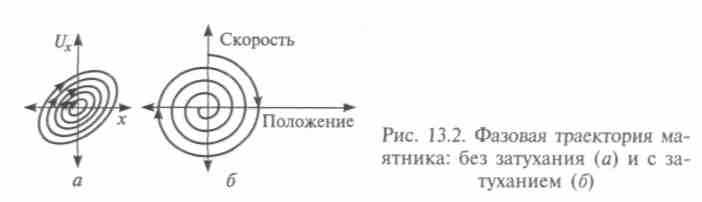

В случае затухания фазовые траектории при любых начальных значениях оканчиваются в одной точке, соответствующей точке

покоя в положении равновесия. Эта точка, или аттрактор, как бы притягивает к себе со временем все фазовые траектории. Это понятие является обобщением понятия равновесия: например, маятник из-за трения сначала замедляет колебания, а затем останавливается. На его фазовой диаграмме по одной оси откладывают угол отклонения маятника от вертикали, а по другой — скорость изменения этого угла. Получается фазовый портрет в виде точки, движущейся вокруг начала отсчета. Начало отсчета и есть аттрактор, поскольку как бы притягивает точку, представляющую движение маятника по фазовой диаграмме.

В более сложных движениях, например маятника часов с грузом на цепочке, груз играет роль механизма, подкачивающего энергию к маятнику, и маятник не замедляет колебаний. Если запустить часы энергичным толчком маятника, он замедлится до темпа, который обусловлен массой груза, после чего характер его движения останется неизменным. Если толчок будет слабым, маятник, замедляясь, вскоре остановится. Ситуации с сильным начальным толчком на фазовой диаграмме соответствует спираль, обвивающаяся все более плотно вокруг круговой орбиты, аттрактор будет в данном случае окружностью, т.е. объектом не более странным, чем точка. Разным маятникам соответствуют аттракторы, которые называют предельными циклами.

Все фазовые траектории, соответствующие разным начальным условиям, выходят на периодическую траекторию, которая отвечает установившемуся движению: если начальные отклонения были малыми, они возрастут, а если амплитуды были большими, то уменьшатся. Биение сердца тоже изображается предельным циклом — установившимся режимом. Если движение состоит из наложения двух колебаний разных частот, то фазовая траектория навивается на тор в фазовом пространстве трех измерений. Это движение устойчиво, а две фазовые траектории, начинающиеся рядом, будут навиваться на тор, не уходя друг от друга. Ситуация соответствует устойчивому установившемуся движению, к которому сама стремится.

При хаотическом движении фазовые траектории с близкими начальными параметрами быстро расходятся, а потом хаотически перемешиваются, так как они могут удаляться только до какого-то предела из-за ограниченности области изменений координат и импульсов. Так фазовые траектории оказываются расположенными достаточно близко друг к другу, создавая складки внутри фазового пространства. (Это возможно только при размерностях n > 3 — лишь в 3-м измерении начинают складываться плоские траектории.) Возникает область фазового пространства, заполненная хаотическими траекториями, — странный аттрактор. На рис. 13.3 изображен такой аттрактор, полученный Э.Лоренцом на ЭВМ. Видно, что система (изображаемая точкой) совершает быстрые нерегулярные колебания в одной области фазового пространства, а

525




затем случайно перескакивает в другую область, через некоторое время — обратно. Так динамический хаос «обращается» с фазовым пространством. От этих «хаотичностей» нельзя избавиться. Они внутренне присущи системам со странными аттракторами. Хаотические движения в фазовом пространстве порождают случайность, связанную с появлением сложных траекторий в результате растяжения и складывания в фазовом пространстве. Важнейшее свойство странных аттракторов — фрактальность. Фракталы — это объекты, проявляющие по мере увеличения все большее число деталей. Их начали активно исследовать с появлением мощных ЭВМ. Объекты элементарной геометрии — прямые и окружности — природе не свойственны, структура вещества чаще принимает замысловато ветвящиеся формы, напоминающие обтрепанные края ткани. Примеров подобных структур много: это и коллоиды, и отложения металла при электролизе, и клеточные популяции, и форма облаков. И даже удивительно, что они долгое время были в стороне от магистральной линии развития науки. Описывая мир «языком математики», как выразился Галилей, наука использовала идеальные модели прямой, окружности и т.д., все более отдалялась от реальной природы, от «морфологии аморфного». Подобие объектов природы может выявляться по разным признакам, и математическое понятие фрактала выделяет объекты со структурами разных масштабов. Тем самым в этом понятии отражен иерархический принцип организации мира, и в некотором смысле другая идеализация его.

В одной из первых работ, выполненных в начале 60-х гг. XX в., изучалась именно такая модель. Развитие начинается с одной частицы — зародыша. Вводится правило: при касании первой частицы вторая «прилипает» к ней и остается на месте. Вторая частица может диффундировать к первой либо по случайной траектории, либо в результате обычного броуновского движения. Рост продолжается, ЭВМ описывает структуры размером до 100 тыс. частиц. Кривая зависимости между массой и радиусом подобной фигуры описывается степенным законом с показателем 2,5. Если процесс «прилипания» ограничить движением частиц только по случайным прямым, то этот показатель снижается до 2, т.е. площадь, заполненная материалом, растет как квадрат радиуса. При небольшом числе испытаний получаются как бы пятна с бахромой, а при большем росте — до нескольких миллионов частиц — эти кружева постепенно

526

исчезают, и структура вырисовывается все четче. Так, при электролизе образуется слой меди, масса которого растет не как куб радиуса (что можно было бы ожидать для металлической сферы), а по степенному закону с показателем 2,4. Получается, что «зародыш» то растет, то нет. Шарик меди тоже имеет фрактальную структуру.

Фракталы (от англ. fractial — дробный) имеют дробную размерность. Геометрию объектов, содержащих элемент случайности, описывают в рамках своеобразной дробной размерности. Термин «фрактал» был введен Б. Мандельбротом в 1977 г. в книге «Форма, случайность и размерность». Он считал, что введение фрактальных множеств позволяет объяснить и предсказать многие явления в самых различных областях. Пример — медленное впрыскивание подкрашенной краской воды в тонкий прозрачный слой вязкой жидкости между двумя близко расположенными пластмассовыми пластинками. Вода распространяется от места впрыскивания, образуя ветвящиеся радиальные узоры. Измеренная площадь прожилок растет по степенному закону как функция радиуса с показателем 1,7 (расчетная модель дает 1,68). При пробое диэлектрика тоже возникают разветвленные структуры разряда, связанные с фрактальными размерностями. Были воспроизведены и наиболее известные фрактальные формы, самовоспроизводящиеся структуры снежинок — их шестиугольные формы возникают из-за диффузии на треугольных решетках. Такие решетки были выбраны для удобства проведения численного эксперимента. К процессу роста добавляется шум — на каждом шаге точка роста определялась случайным образом из многих равновероятных вариантов. Манипулируя в математической модели вероятностями, можно управлять качеством шума, после чего проявляется анизотропия, делающая некоторые направления роста решетки предпочтительнее. Реальная диффузия молекул воды наблюдается в пространстве, окружающем снежинку.

Хаос порождает фракталы, а фазовая траектория фракталов обладает самоподобием, т. е. при выделении двух близких точек на фазовой траектории фрактала и последующем увеличении масштаба траектория между этими точками окажется столь же хаотичной, как и вся в целом. В программе ЭВМ это увеличение масштаба достигается уменьшением временного шага при решении динамических уравнений. Траектория броуновской частицы тоже обладает фрактальными свойствами. Множество Мандельброта воплощает достаточно общий принцип перехода от порядка к хаосу. Идея его состояла в том, чтобы вместо действительных чисел рассмотреть комплексные и наблюдать развитие процесса не на прямой, а на плоскости, т.е. увеличить и размерность от 1 до 2. Оказалось, что при переходе к хаосу важны границы между областями, и каждая точка стремится или к своему центру области (аттрактору), или остается на границе и не может принимать оп-

527

ределенные значения. С изменением параметров меняются области аттракторов и их границы. Если же граница превращается в пыль, взрываются и множества Мандельброта.
