14.1 Механизация клепки

При выполнении клепки крупногабаритных деталей широко применяются ручные механизированные инструменты и стационарное клепальное оборудование.

Наиболее распространенным механизированным инструментом для клепки являются пневматические (реже электрические) клепальные молотки, имеющие различные конструкции. Они могут снабжаться гасителями вибраций, а могут и не иметь таких гасителей. Наиболее рациональным является применение клепальных молотков с гасителями вибрации, так как такие гасители предупреждают появление профессиональных заболеваний, связанных с постоянным воздействием на организм вибраций.

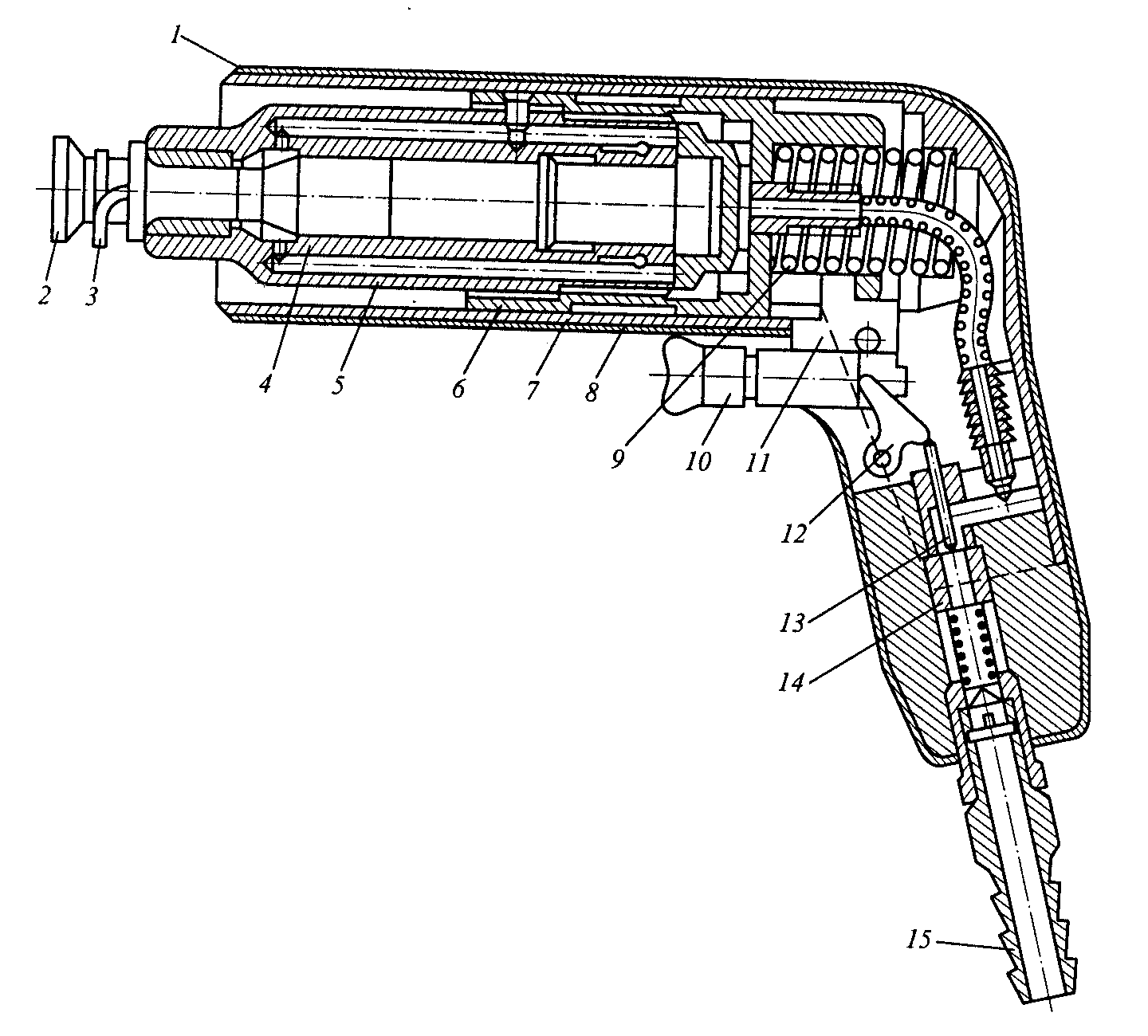

Клепальный молоток 57КМП-4 (рис.14.10) состоит из корпуса 1 с рукояткой 11, в которую вмонтировано пусковое устройство и ниппель 15. На ниппель надевается шланг, при помощи которого молоток соединяется с централизованной сетью раздачи сжатого воздуха. В корпусе устанавливается стакан 6, цилиндр 5 с поршнем и золотник 7 с крышкой 8. Воздух из централизованной сети поступает через пусковой клапан 14 и золотник 7 в рабочую камеру, которая расположена над поршнем.

1 - корпус; 2 - ударник; 3 - пружина; 4 - молоток; 5 - цилиндр;

6 - стакан; 7 - золотник; 8 - крышка; 9 - пружина; 10 - курок;

11 - рукоятка; 12 - рычаг; 13 - толкатель; 14 - пусковой клапан;

15 - ниппель

Рисунок 14.10 Клепальный молоток 57КМП-4

Доступ воздуха в пусковой клапан обеспечивается при нажатии на курок 10, который рычагом 12 воздействует на толкатель 13. При пуске сжатого воздуха молоток 4 с ударником 2, соединенный с поршнем, движется вперед и производит осадку заклепки. Золотник открывает отверстие для прохода воздуха в нижнюю часть цилиндра под поршень, заставляя его перемещаться вверх. Пружина 3 предохраняет от выпадения ударник 2, который одновременно является обжимкой, обеспечивающей формирование замыкающей головки. Гашение возникающих при клепке вредных вибраций осуществляется при помощи пружины 9.

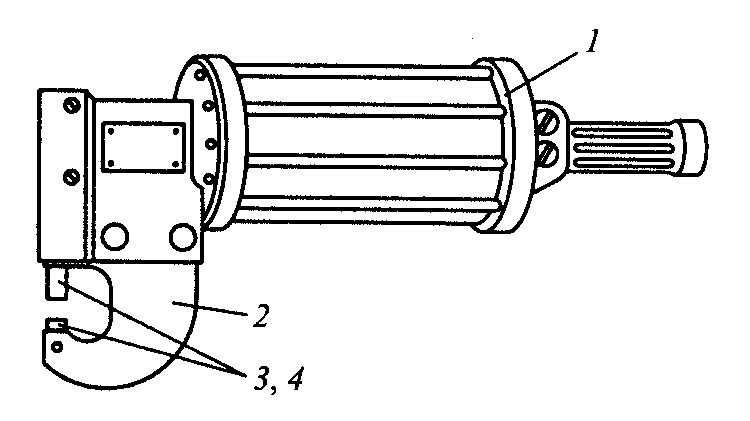

Ручной переносной пневматический пресс ПРП5-2 (рис.14.11) широко применяется при клепке деталей общей толщиной до 4 мм (особенно в труднодоступных местах). Он состоит из пневматического цилиндра 1, который при помощи клинового механизма обеспечивает рабочее перемещение обжимок 3 и 4, установленных в скобе 2.

1 - цилиндр; 2 - скоба; 3, 4 - обжимки

Рисунок 14.11 Ручной переносной

пневматический пресс ПРП5-2

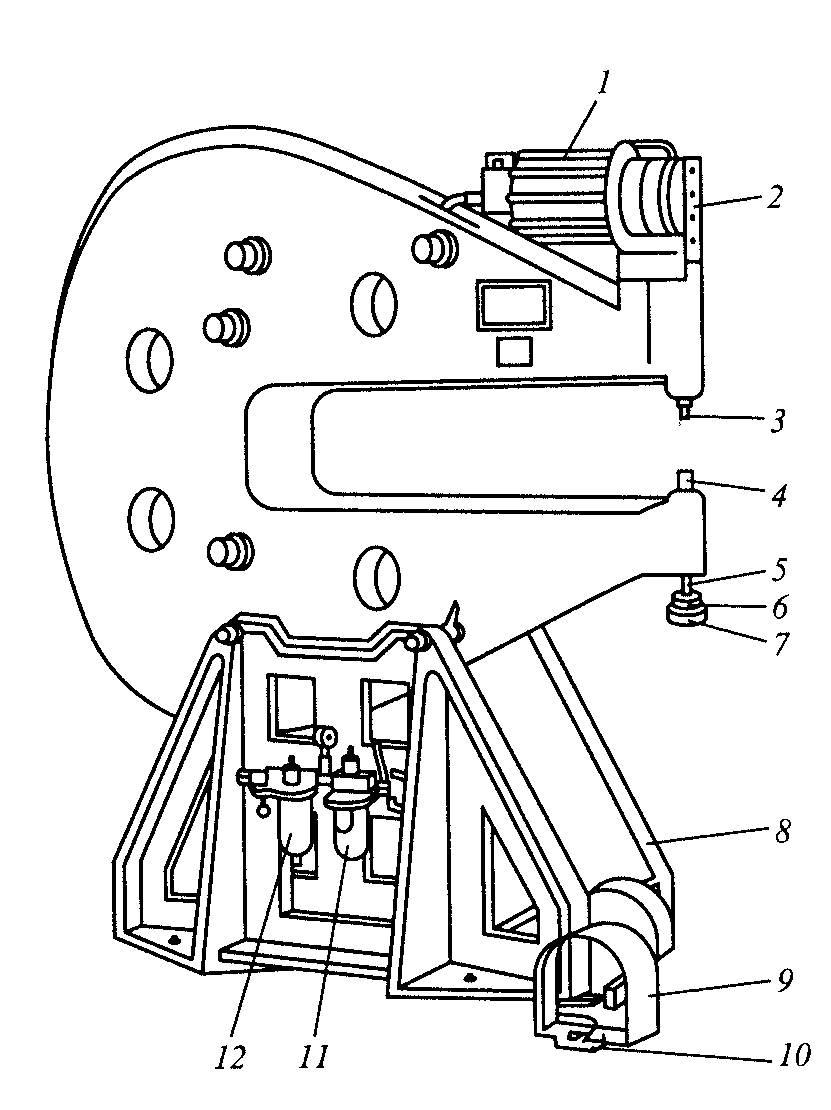

Пневморычажный стационарный пресс КП204-М (рис. 14.12) предназначен для клепки стальными (диаметром до 5 мм) и дюралюминиевыми (диаметром до 6 мм) заклепками. Воздух из централизованной сети поступает к силовому агрегату через фильтр 12, где производится его очистка от имеющихся примесей, и автоматическую масленку 11, в которой происходит насыщение воздуха дисперсными (очень мелкими) каплями масла, что обеспечивает повышение износостойкости силового агрегата. Силовой агрегат – пневматический цилиндр 1 установлен на скобе 2. Скоба со всеми расположенными на ней и в ней механизмами установлена на тумбе 8. Рабочая обжимка 3 приводится в действие от пневматического цилиндра 1. Обжимка 4, выполняющая роль поддержки, может перемещаться в вертикальном направлении при помощи винта 7 и фиксироваться в заданном положении контргайкой 6 по упору 5. Пуск пресса осуществляется при нажатии на педаль 10. Для исключения случайного нажатия на педаль предусмотрено ограждение 9.

1 - пневматический цилиндр; 2 - скоба; 3, 4 - обжимки; 5 - упор; 6 - контргайка;

7 - винт; 8 - ткмба; 9 - ограждение; 10 - педаль включения; 11 - автоматическая

масленка; 12 - фильтр

Рисунок 14.12 Пневморычажный стационарный пресс КП204-М

14.2 Типичные дефекты клепки, причины их появления

и способы предупреждения

Таблица 15

Дефект	Причина	Способ предупреждения
Заклепка перекашивается при расклепывании	Диаметр отверстия больше требуемого. Наносятся косые удары по стержню заклепки.	Правильно выбирать заклепку по диаметру отверстия – заклепка должна входить в отверстие свободно, но без качки. Соблюдать правила клепки
Прогиб листовой заготовки при постановке заклепки	Диаметр стержня заклепки больше диаметра отверстия – заклепку в отверстие забивали	Заклепку из отверстия выбить, осадить прогнутое место, при необходимости «поправить» отверстие, просверлив его заново
Стержень заклепки при расклепывании изгибается (особенно при небольших диаметрах стержня – до 5 мм)	Слишком большой вылет стержня заклепки	Вбить заклепку из отверстия и заменить ее. Если заклепку удалить невозможно, то необходимо укоротить стержень до требуемой длины
Замыкающая головка не полная	Длина стержня заклепки меньше расчетной	Выбить заклепку из отверстия и заменить ее. Отсортировать заклепки по длина
«Вздутие» металла под головками заклепок при склепывании деталей из листового металла (при толщине не менее 5 мм)	Клепка производилась без осаживания листов (деталей) натяжкой.	Заклепку выбить из отверстия и клепку повторить с обязательным осаживанием мест клепки натяжкой
Вмятины на головках заклепок и склепываемых деталях	Неаккуратная работа, замыкающие полукруглые головки не отделывались сферической обжимкой	При образовании замыкающей полукруглой головки обязательно пользоваться сферической обжимкой.
