8.3. Безопасность проекта

8.3.1. Электробезопасность

В соответствие с ГОСТ 12.1.019-79 [9] под электробезопасностью понимают систему организационных и технических мероприятий и средств, обеспечивающих защиту людей от опасного воздействия электрического тока, электрической дуги и статического электричества.

Проходя через организм человека электрический ток оказывает термическое, электролитическое и биологическое действие. В результате термического воздействия вызывается разогрев организма, и возникают ожоги участков тела, в результате электролитического воздействия разлагается кровь и другие органические жидкости в организме. Биологическое воздействие проявляется в возбуждении и раздражении тканей и непроизвольном судорожном сокращении мышц.

Значение силы тока, проходящего через организм человека, зависит от напряжения, под которым находится человек и от сопротивления участка тела, к которому приложено это напряжение. Учитывая, что большинство поражений происходит при напряжении 127, 220 и 380В, а пробой кожи начинается при напряжении 40-50В, в качестве безопасного напряжения переменного тока в нашей стране выбрано 42В, 110В для постоянного тока.

Разработка и работа с программным комплексом производится на ПЭВМ. Источником питающего напряжения для ПЭВМ является сеть переменного тока напряжением 220 В, поэтому данная работа имеет повышенную опасность.

В соответствие с требованиями для предупреждения поражений электрическим током необходимо:

Четко и в полном объеме выполнять правила производства работ и правила технической эксплуатации;
Исключить возможность доступа оператора к частям, предназначенным для работы при малом напряжении и не подключенным к защитному заземлению;
Применять изоляцию, служащую для защиты от поражения электрическим током, выполненную с применением прочного сплошного и многослойного изоляционного материала, толщина которого обусловлена типом обеспечиваемой защиты (сопротивление изоляции должно быть не менее 5МОм - по ГОСТ 12.2.006-87 [10]);
Подводить электропитание к ПЭВМ от розетки здания при помощи специальной вилки с заземляющим контактом;
Защитить от перегрузок по току, рассчитывая на мощность, потребляемую от сети; а также защитить от короткого замыкания оборудование, встроенное в сеть здания;
Надежно подключить к заземляющим зажимам металлические части, доступные для оператора, которые в результате повреждения изоляции могут оказаться под опасным напряжением;
Проверить надежность и исправность защитного заземления. Оборудование, где проводится разработка, заземлено с помощью защитного заземления. Питается оборудование сетью с глухо заземленной нейтралью. Небольшие допустимые значения Rз, установленные «Правилами устройства электроустановок», составляют 100м при суммарной мощности генераторов или трансформаторов, питающих данную сеть, не более 100 кВа и 4 Ома, что соответствует требованиям ГОСТ 12.1.030-81 [11].

8.3.2. Расчет заземления

Произведем расчет защитного заземления, исходя из следующих начальных условий:

Грунт – с удельным электрическим сопротивлением = 100 Ом · м;

В качестве заземлителей взяты стальные трубы диаметром d = 0.08 м. и длиной l = 2,5 м., располагаемые вертикально и соединенные сваркой стальной полосой 40 х 4 мм.

Компьютеры находятся под напряжением U = 220 В;

Требуемое по нормам сопротивление заземляющего устройства [r_з] < = 4 Ом.

Определяем сопротивление одиночного вертикального заземлителя Rв по формуле:

,

где t – расстояние от середины заземлителя до поверхности грунта, м.

Расчетное удельное сопротивление грунта

, где

– коэффициент сезонности, учитывающий возможность повышения сопротивления грунта в течение года.

Для климатической зоны I примем

, т.о.

Определяем сопротивление стальной полосы, соединяющей стержневые заземлители:

,

где l – длина полосы, d - расстояние от полосы до поверхности земли, d = 0.5 b, где b – ширина полосы, равная 0.08 м.

Определяем расчетное удельное сопротивление грунта при использовании соединительной полосы длиной 50 м. При такой длине

(табл. 3.12, [21]).

Тогда

Принимаем расположение вертикальных заземлителей по контуру с расстоянием между смежными равным 2l. По таблице. 3.2 и 3.3 [21] находим значения коэффициентов использования,

.

Определим число вертикальных заземлителей:

Вычислим общее сопротивление заземляющего устройства:

Таким образом, R<[r_з], что удовлетворяет требованиям [9].

Согласно техническому паспорту в соответствие с ГОСТ 12.1.019-79 [9] в лаборатории электробезопасность устройства обеспечивается.

8.3.3. Освещенность

Требования к рациональной освещенности производственных помещений сводится к следующему:

Правильный выбор источников света и системы освещения;
Создание необходимого уровня освещенности рабочих поверхностей;
Ограничение слепящего действия света;
Устранение бликов, обеспечение равномерного освещения. При недостаточной освещенности и напряжении зрения состояние зрительных функций находится на низком функциональном уровне, в процессе выполнения работы развивается утомление зрения, понижается общая работоспособность и производительность труда, возрастает количество брака, повышается опасность производственного травматизма.

К гигиеническим требованиям, отражающим качество производственного освещения, относятся:

Равномерное распределение яркостей в поле зрения и ограничение теней;
Ограничение прямой и отраженной блескости;
Ограничение или устранение колебаний светового потока. Равномерное распределение яркости в поле зрения имеет важное значение для поддержания работоспособности человека. Если в поле зрения постоянно находятся поверхности, значительно отличающиеся по яркости (освещенности), то при переводе взгляда с ярко - на слабоосвещенную поверхность глаз вынужден адаптироваться. Частая адаптация ведет к развитию утомления зрения и затрудняет выполнение производственных операций.

Прямая блескость появляется в результате наличия источника непосредственно в поле зрения оператора, отраженная блескость - в результате наличия внутри поля зрения отражающих ярких поверхностей.

Прямую блескость можно уменьшить любым из следующих способов:

Избегать ярких источников света;
Использовать средства экранирования прямого источника света от глаз;
Применять отраженное освещение;
Пользоваться несколькими источниками света;
Применять матовые поверхности вместо глянцевых.

Важной задачей является выбор вида освещения (естественное или искусственное). Применение естественного света имеет много недостатков:

Поступление света, как правило, с одной стороны;
Неравномерность освещенности во времени и пространстве;
Тенеобразование;
Ослепление при ярком солнечном свете.

Освещение должно быть смешанным: естественным и искусственным.

Естественное освещение осуществляется в виде бокового освещения. Для устранения перепадов освещенности на окнах имеются шторы и жалюзи.

Искусственное освещение осуществляется при помощи ламп дневного света в светильниках общего освещения. Светильники общего освещения располагаются над рабочими поверхностями в равномерно-прямоугольном порядке.

Освещенность на рабочих местах должна быть не ниже нормативных значений. Нормирование естественного и искусственного освещения осуществляется СНиП 23.05-95 [17] в зависимости от характеристики зрительной работы и объекта различения. Работу оператора можно отнести к зрительным работам высокой точности, наименьший размер объекта различения 0.3-0.5мм, фон средний или светлый. Нормативные значения освещенности: общее-300лк. Для оператора ЭВМ это значение 250-300лк (по СанПиН 2.2.2.542-96 [14]).

Разряд зрительной работы - . Минимальное значение освещенности для этого машинного зала можно определить по формуле (СНиП 23.05-95 [17]);

Е_н=F*N*h/(K_з*S_п*Z);

где F– световой поток одной лампы;

h- коэффициент использования светового потока лампы (0.7);

N- коэффициент число светильников в помещении (12);

K_з- коэффициент запаса (1.2);

Z- коэффициент минимальной освещенности (1.1);

Световой поток идущий от одной лампы: р=Р*Ф

где Р- мощность одной лампы дневного свечения (40Вт);

Ф- световая отдача лампы (85м/Вт);

Е_н=(40Вт*85м/Вт)*12*0.7/(1.2*80*1.1)=270лк;

Полученное значение соответствует нормативным значениям освещенности.

8.3.4. Микроклимат

По СанПиН 2.2.2.542-96 [14] работу оператора можно отнести к легким работам категории 16: работы, производимые сидя, стоя или связанные с ходьбой и сопровождающиеся некоторым физическим напряжением, при котором расход энергии составляет от 120 до 150 ккал/ч.

В вычислительном зале температура воздуха 19-25⁰С, влажность воздуха 50-60%, нормальное атмосферное давление. Эти условия удовлетворяют СанПиН 2.2.2.542-96 [14] и поддерживаются с помощью вентиляции и отопительной системы (зимой).

Показатели микроклимата сведены в таблице 8.1.

Таблица 8.1.

Показатели	Норматив	Измерения
Температура	20-23	19-25
Влажность	40-60	50-60
Освещенность	250-300	270
Объем на одного человека, м³/чел	>15	15
Площадь на одного человека, м²/чел	>4.5	5

8.3.5. Шумы и вибрация

Шум (с точки зрения медиков)- это любое неприятное звуковое явление. Шум может быть широкополосным и узкополосным. По своему состоянию во времени шум может быть стационарным (непрерывным и неменяющимся), импульсным и прерывистым.

Для человека шум вреден тем, что он мешает восприятию речи, вызывает раздражение, ослабляет внимание, уменьшает эффективность труда, нарушает здоровье и может привести к стрессовой ситуации.

Допустимые значения параметров шума на рабочих местах в производственных помещениях контролируется ГОСТ 12.1.003-83 [13].

В помещении являются основными следующие шумы:

Шум, доходящий с улицы. Для устранения или ослабления этого шума целесообразно изолировать рабочие помещения, размещая их в частях здания, наиболее удаленных от городского шума – расположенных в глубине здания, обращенных окнами во двор и т.п. Шум ослабевает также благодаря зеленым насаждениям, поглощающим звуки.
Шум, издаваемый потолком и стенами помещения. Если такой шум присутствует, то стены и потолок помещения должны быть облицованы звукопоглощающими материалами.
Шум, создаваемый компьютером. Он характеризуется широкополосностью (его ширина больше одной октавы) и относится к постоянным шумам (уровень звука за рабочий день не изменяется во времени более чем на 5 дБ).

Допустимый уровень звукового давления на рабочем месте студентов, работающих на ПЭВМ, определяется СанПиН 2.2.2.542-96 [14], а также ГОСТ 12.1.050-86 [20].

Результаты замеров и их сравнений с нормативными величинами приведены в таблице 8.2.

Таблица 8.2.

				Уровни звукового давления в дБ и октавных полосах со среднегеометрическими частотами в Гц					Эквивалентный уровень
	31,5	63	125		250	500	1000	2000		4000	8000
	19	20	21		22	23	24	25		26	27
Измерения	64	60	58		50	47	43	40		39	32	49
Норматив	86	71	61		54	49	45	42		40	38	50

Вибрация- это механическое колебание упругих тел при низких частотах (1.6-1000Гц) с большими амплитудами (0.003-0.5мм).

Вибрация оказывает на организм вредное влияние за счет увеличения плотности энергии на некоторых участках, увеличения плотности ткани, нарушения состояния клеток, вследствие чего нарушается обмен веществ, что приводит к отложению солей в суставах, изменению эластичности и проницаемости сосудов. Это приводит к вибрационной болезни (уменьшение подвижности вплоть до полной потери движений).

Гигиеническое нормирование вибрации производится в соответствие с ГОСТ 12.1.012-90 [21]. Во всех помещениях с ПЭВМ и расположенными в них принтерами вибрация на рабочих местах не должна превышать допустимых норм вибрации (см. таблицу 8.3). В данном случае превышения норм вибрации нет.

Таблица 8.3.

Среднегеометрические частоты октавных полос, Гц	Допустимые значения
	По виброускорению		По виброскорости
	м/с²	дБ	м/с	ДБ
	Оси X,Y
2	5.3*10	25	4.5*10	79
4	5.3*10	25	2.2*10	73
8	5.3*10	25	1.1*10	69
16	1.0*10	31	1.1*10	69
31.5	2.1*10	37	1.1*10	69
63	4.2*10	43	1.1*10	69

8.5. Эргономичность проекта

8.5.1. Эргономичность рабочего места

Рабочее место оператора- это место человека в системе, которое оснащено средствами отображения информации, органами управления и вспомогательным оборудованием на котором осуществляется его трудовая деятельность. При организации рабочего места соблюдены следующие основные условия в соответствие с СанПиН 2.2.2.542-96 [14]:

Создано достаточное рабочее пространство, позволяющее оператору осуществлять все необходимые движения и перемещения в процессе выполнения трудовой деятельности;
Обеспечены достаточные физические, зрительные и слуховые связи между работающим человеком и оборудованием, а также между людьми в процессе выполнения общей трудовой задачи.

Составной частью рабочего места в положении сидя является кресло оператора. Оно выполнено в соответствие с СанПиН 2.2.2.542-96 [14]. Кресло обеспечивает оператору физиологически рациональную позу, соответствующую характеру и условиям труда. Рабочая поза соответствует критериям функционального комфорта и характеризуется:

Выправленным положением позвоночного столба с сохранением его естественного изгиба;
Минимальной нагрузкой на мышечную систему тела человека;
Углом сгибания рук в локтевых суставах 70-135⁰;
Углом сгибания ног в коленном и голеностопном суставах 95-135⁰;

Все мониторы должны иметь гигиенический сертификат, включающий в том числе оценку визуальных параметров.

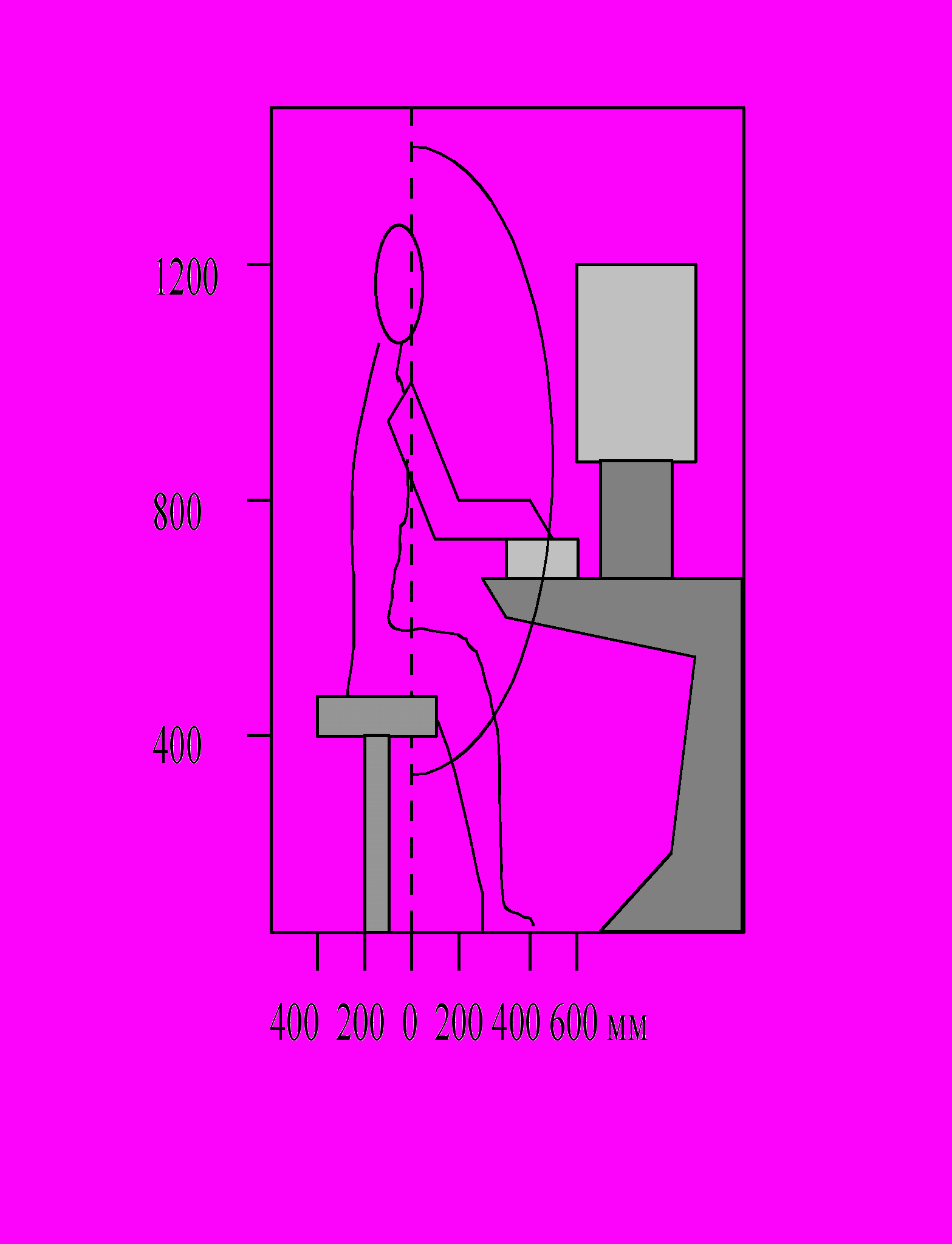

Рис. 8.1. Рабочее место пользователя ПЭВМ

Конструкция монитора должна обеспечивать возможность фронтального наблюдения экрана путем поворота корпуса в горизонтальной плоскости вокруг вертикальной оси в пределах 30 градусов и вертикальной плоскости вокруг горизонтальной оси в пределах 30 градусов с фиксацией в заданном положении.

Зоны досягаемости мониторного поля в вертикальных и горизонтальных плоскостях для средних размеров тела человека приведены на рис.8.2(а). Выполнение трудовых операций «часто» и «очень часто» обеспечивается в пределах зоны досягаемости и оптимальной зоны мониторного поля, приведенных на рис.8.2(б) (зоны 1,2).

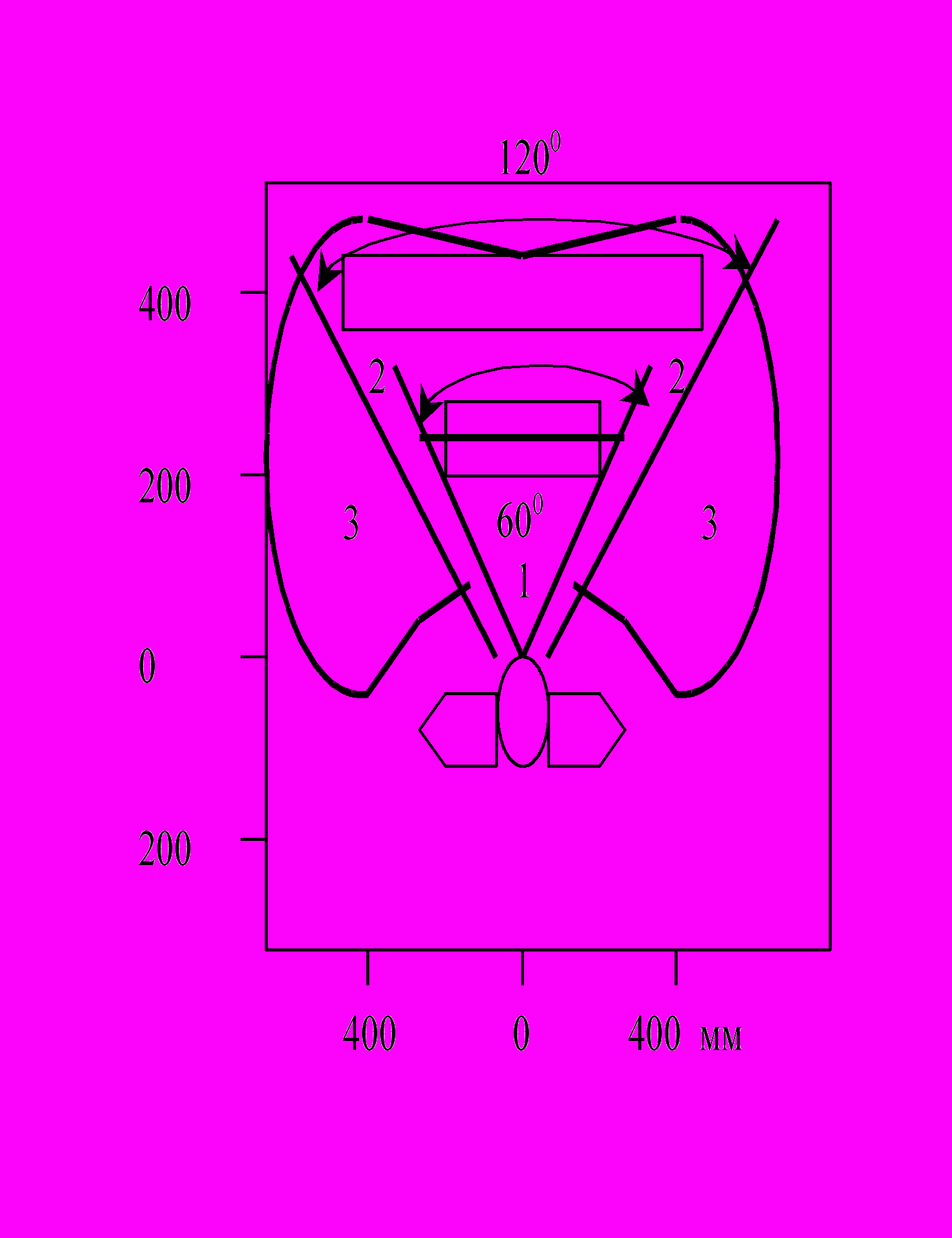

Рис. 8.2.(а) Зоны досягаемости

Рис. 8.2.(б) Оптимальная зона мониторного поля

Дизайн монитора должен предусматривать окраску корпуса в спокойные мягкие тона с диффузным рассеиванием света. Корпус монитора и ПЭВМ, клавиатура и другие блоки и устройства ПЭВМ должны иметь матовую поверхность одного цвета с коэффициентом на рассеивание 0.4-0.6 и не иметь блестящих деталей, способных создавать блики.

В целях защиты от электромагнитных и электростатических полей допускается применение экранных фильтров, специальных экранов и других средств индивидуальной защиты, прошедших испытание в аккредитованных лабораториях и имеющих соответствующий гигиенический сертификат. Конструкция клавиатуры должна предусматривать:

Исполнение в виде отдельного устройства с возможностью свободного перемещения;
Опорное приспособление, позволяющее изменять угол наклона поверхности клавиатуры в пределах 5-15 градусов;
Высоту среднего ряда клавиш не более 30мм;
Расположение часто используемых клавиш в центре, внизу и справа, редко используемых вверху и слева;
Выделение цветом, размером, формой и местом расположения функциональных клавиш;
Минимальный размер клавиш 13мм, оптимальный 15мм;
Расстояние между клавишами не менее 3мм;
Одинаковый ход для всех клавиш с минимальным сопротивлением нажатия 0.25Н и максимальным не более 1.5Н.

Некоторые требования по организации и размещению ПЭВМ:

Не закрывать вентиляционные отверстия оборудования;
Не устанавливать оборудование непосредственно у радиаторов отопления, а также в сырых помещениях;
Располагать оборудование не менее чем в 5-10см от стены;
Над и под машинными залами ПЭВМ не допускается размещать пожароопасные и взрывоопасные помещения и склады.

8.4.2. Оценка качества программы с точки зрения инженерной психологии

Оценка качества программных средств включает выбор номенклатуры показателей качества программных средств к определении степени соответствия данных показателей базовым значениям или потребностям пользователей. В последнем случае оценка носит субъективный характер и отражает мнение пользователей о качестве программного продукта.

Выбор номенклатуры показателей качества для конкретного программного средства осуществляется с учетом его назначения. К рассматриваемому классу программных средств (автоматизированные обучающие системы) предъявляются особые требования в плане надежности, удобства использования и эффективности.

Надежность программного средства - это совокупность свойств, характеризующая его способность сохранять заданный уровень пригодности в заданных условиях в течение заданного периода времени. Надежность определяется следствием дефектов, внесенных в содержание программного средства в процессе постановки и решения задачи. Сбои в работе программного обеспечения способны вызвать психологический дискомфорт пользователя. Для рассматриваемого программного продукта надежность обеспечивается тщательным тестированием на всех этапах создания и эксплуатации, включая испытания в период внедрения и анализ отзывов конечных пользователей.

Удобство использования программного средства - это совокупность его свойств, характеризующая усилия, необходимые для его использования, и индивидуальную оценку результатов его использования конечными пользователями. Удобство обеспечивается применением унифицированного графического интерфейса пользователя операционной системы Windows, в основе которого лежат многолетние исследования и результаты работы ведущих специалистов в области взаимодействия "человек-компьютер".

Эффективность программного средства - это совокупность его свойств, характеризующая методы и время использования ресурсов, необходимых при заданных условиях функционирования. Для рассматриваемого программного продукта эффективная реализация, прежде всего, определяется временем его реакции на действия конечного пользователя. Данный параметр определяет информационную совместимость с оператором. Многократные эксперименты подтверждают высокие показатели программного средства по данному признаку. Показатели качества программных средств также включают сопровождаемость программы, универсальность (гибкость), корректность и другие.

Обстановка на экране и способы взаимодействия с системой должны апеллировать к ситуации, хорошо знакомой пользователю. Оконный интерфейс Windows задумывался как метафора рабочего стола с документами. Это позволяет пользователю, во-первых, легче понимать и интерпретировать изображения на экране. Во-вторых, ему не нужно заглядывать каждый раз в руководство, чтобы узнать, как выполняется то или иное действие. (По крайней мере, некоторые действия должны естественно следовать из метафоры). В-третьих, у пользователя возникает чувство психологического комфорта, характерное для встречи с чем-то хорошо знакомым.

Динамические визуальные сигналы, входящие в интерфейс Windows, - это изменения изображения на экране с целью дать пользователю дополнительную информацию. Например, при выполнении программой длительных действий курсор мыши приобретает форму песочных часов. Это - сигнал о том, что система на действия пользователя временно реагировать не будет. Другой пример - изменение изображения кнопки при нажатии на нее мышью. Это - сигнал о том, что система считает, что пользователь взаимодействует именно с этой кнопкой.

Примером хорошего концептуального дизайна в Windows также является система дорожных знаков. Такие знаки очень легко интерпретируются пользователем.

Таким образом, предлагаемый программный продукт создает информационную модель, отражающую характеристики предметной области и позволяющую пользователю безошибочно принимать и перерабатывать информацию, не перегружая его внимание и память. Такая информационная модель соответствует психофизическим особенностям человека, что позволяет говорить об информационной совместимости человека и программного продукта.

8.5. Экологичность проекта

8.5.1. Излучение от компьютера

Источниками ЭМИ в помещении является монитор. Согласно СанПиН 2.2.2.542–96. [14], мониторы должны отвечать требованиям, представленным в таблице 8.4.

Таблица 8.4.

Допустимые значения параметров неионизирующих э/м излучений

Наименование параметра	Допустимое значение
Напряженность электромагнитного поля на расстоянии 50 см. вокруг ВДТ по электрической составляющей должна быть не более:
в диапазоне частот 5 Гц – 2 кГц	25 В/м
в диапазоне частот 2 – 400 кГц	2,5 В/м
Плотность магнитного потока должна быть не более:
в диапазоне частот 5 Гц – 2 кГц	250 нТл
в диапазоне частот 2 – 400 кГц	25 нТл
Поверхностный электростатический потенциал не должен превышать	500 В

Устройства визуального отображения генерируют несколько типов излучения, в том числе рентгеновское, радиочастотное, видимое и ультрафиолетовое. Мощность дозы рентгеновского излучения в любой точке пространства на расстоянии 5 см от экрана видеомонитора не должна превышать 0.03 мкр/сутки при 41 часовой рабочей неделе. Плотность потока ультрафиолетового излучения не должна превышать 10 Вт/м².

При работе за дисплеем компьютера также необходимо учитывать ионизационное воздействие «мягкого» рентгеновского излучения, возникающего при напряжении на аноде 20–22 кВт, а также высокое напряжение на токоведущих участках схемы, вызывающие ионизацию воздуха с образованием положительных ионов, считающихся неблагоприятными для человека. Оптимальным уровнем аэроионизации в зоне дыхания работающего считается содержание легких аэроионов обоих знаков от 1.5*10² до 5*10³ в см³ воздуха.

8.5.2. Загазованность рабочего места

Воздух помещений загрязняется пылью, образующейся при обработке металла, пластмасс, древесины и других материалов, газами, выделяющимися при работе оборудования, неправильной эксплуатации тепловых агрегатов, при некоторых технологических процессах и химических реакциях, парами различных веществ. Воздушная среда загрязняется, как ядовитыми, так и неядовитыми веществами. Ядовитые (токсичные) вещества нарушают нормальную жизнедеятельность организма и могут привести к временным или хроническим патологическим изменениям. Однако и нетоксичные вещества при длительном воздействии, особенно при больших концентрациях могут стать причиной различных заболеваний, например, кожных или болезней внутренних органов. Степень и характер нарушений нормальной работы организма, вызываемых вредными химическими веществами, зависит от пути попадания его в организм, дозы, времени воздействия, концентрации вещества, растворимости, состояния человеческого организма, атмосферного давления, температуры, и от состава загрязнения. Одним из проявлений воздействия вредных веществ является отравление. Отравления могут возникнуть внезапно при попадании в организм большого количества вредных веществ. Такие отравления называют острыми и расследуются как случаи производственного травматизма. Существует и другой вид отравления – профессиональное, которое развивается в течение длительного времени.

К ядовитым газовым примесям атмосферного воздуха относят:

1. оксид углерода (II) – угарный газ (ПДК – 20 мг/м³);

2. сероводород (ПДК – 10 мг/м³);

3. аммиак (ПДК – 20 мг/м³);

4. выхлопные газы автомобилей и так далее.

Помимо газов в воздухе могут находиться мельчайшие частицы твёрдого вещества размерами от тысячных долей до одного миллиметра. Загрязнение воздуха пылью ухудшает санитарно–гигиенические условия труда. Такой воздух может стать причиной ряда болезней.

По действию на организм человека пыль разделяют на ядовитую (свинцовая, ртутная) и неядовитую (угольная, известняковая, древесная). Ядовитая пыль, попадая в организм человека или оседая на коже, может вызвать острое отравление или хроническое заболевание. Другим фактором, определяющим опасность пыли для человека является её концентрация – содержание частиц в единице объёма воздуха (мг/м³). Естественно, что масса вдыхаемой человеком пыли зависит от интенсивности дыхания, от вида выполняемой работы. Например, человек в неподвижном состоянии потребляет 10–12 л/мин, а при интенсивном физическом труде 50–70 л/мин. Следовательно, человек, выполняющий тяжёлую физическую работу в запыленной атмосфере, быстрее подвергается заболеванию.

Загазованность рабочего места отсутствует, однако в целях борьбы с пылью и загрязнением в рабочем помещении каждый день должна проводиться влажная уборка.

8.5.3. Отопление, вентиляция и кондиционирование воздуха

Система отопления должна обеспечить достаточное, постоянное и равномерное нагревание воздуха в холодный период года, а также безопасность в отношении пожара и взрыва. Для отопления помещения используется водяная система центрального отопления. Для обеспечения требуемых микроклиматических параметров воздушной среды в машинном зале применяют вентиляцию.

В помещениях необходимо обеспечить приток свежего воздуха 50-60м³/ч на человека. Воздух, используемый для вентиляции, очищается от пыли фильтрами. В помещении с вычислительной техникой применяется искусственная и естественная вентиляция в сочетании с местной для охлаждения ЭВМ и вспомогательных устройств.

Задача установок кондиционирования воздуха является поддержание параметров воздушной среды в допустимых пределах, обеспечивая надежную работу ЭВМ. В ЭВМ- классе располагается один кондиционер КТА-8-ЭВМ, имеющий кратность воздухообмена равную 2,5.

В помещении с вычислительной техникой, где разрабатывался проект, установлены требуемые нормы параметров воздушной среды, регламентированные СНиП 2.04.05-86 [18] и обеспечивается нормальный воздухообмен.

8.6. Чрезвычайные ситуации

8.6.1. Пожарная безопасность

Пожарная профилактика – это комплекс организационных и технических мероприятий, направленных на обеспечение безопасности людей, на предотвращение пожара, ограничение его распространения, а также для создания условий для успешного тушения пожара.

В современных ЭВМ очень высокая плотность размещения элементов электрических схем, в непосредственной близости друг от друга располагаются соединительные провода, коммутационные кабели. При протекании под ним электрического тока выделяется значительное количество теплоты, что может привести к повышению температуры отдельных узлов до 80-100⁰С.

Для отвода избыточной теплоты от ЭВМ служат системы вентиляции и кондиционирования воздуха. Однако, они представляют дополнительную пожарную опасность, т.к. они обеспечивают подачу кислорода – окислителя во все помещения, а с другой при возникновении пожара распространяют огонь и продлевают горение.

Напряжение к электроустановкам подается по кабельным линиям, которые представляют собой особую пожарную опасность. Наличие горючего изоляционного материала, вероятных источников зажигания в виде электрических искр и дуги, разветвленность и труднодоступность делают кабельные линии местом возникновения и развития пожара.

Одной из наиболее важной задач пожарной профилактики является защита строительных конструкций от разрушения и обеспечения их достаточной прочности в условиях воздействия высоких температур при пожаре.

Особые требования предъявляют к устройству размещению кабельных коммуникаций. Все виды кабелей трансформаторных подстанций и двигатель - генераторных агрегатов проложены в металлических трубах вплоть до распределительных щитов и стоек питания.

Эвакуация людей при пожаре:

Процесс вынужденной эвакуации людей из помещений при пожаре начинается одновременно из всех помещений и протекает в одном направлении - в сторону выходов.

Высокая скорость процесса вынужденной эвакуации достигается устройством эвакуационных путей и выходов, число, размеры и конструкционно-планировочные решения которых регламентированы строительными нормами [20].

Число эвакуационных выходов из здания (проходы, коридоры, фойе и лестницы) с каждого этажа и из помещений не менее двух. Ширина эвакуационного выхода не менее 1м.

Предотвращение задымляемости в помещениях:

Причиной гибели людей при пожаре чаще всего является не огонь или высокая температура, а токсичные продукты горения.

Незадымляемость лестничных клеток в зданиях достигается нагнетанием в них чистого воздуха специальными вентиляционными установками. Большое значение имеет удаление продуктов горения из помещений с помощью дымовых проемов, дымовых шахт.

Системы автоматической пожарной сигнализации и пожаротушения:

Для обнаружения пожаров в их начальной стадии и оповещения службы пожарной охраны о времени и месте возникновения пожара предназначены системы автоматической пожарной сигнализации. Кроме того, они формируют сигналы на включение аварийной вентиляции, дымоудаления, автоматической установки пожаротушения.

Первичными средствами тушения пожара являются пожарные краны с напорным рукавом из тканевого материала длинной 10-20м, химические пенные огнетушители.

Противопожарная защита помещения обеспечивается наличием средств пожаротушения (порошковые огнетушители ОПС-10 –2шт.), применением основных строительных конструкций здания с регламентированными пределами огнестойкости, организацией своевременной эвакуации людей. Организационно-техническими мероприятиями, включающими организацию обучения служащих правилам пожарной безопасности.

В помещении установлен дымовой датчик пожарной сигнализации ИП-212-26(ДИП-26), подключенный к пульту пожарной сигнализации.

Blog
