ПРИЛОЖЕНИЯ

















Приложение 3

Форма спецификации (заглавный и последующие листы)

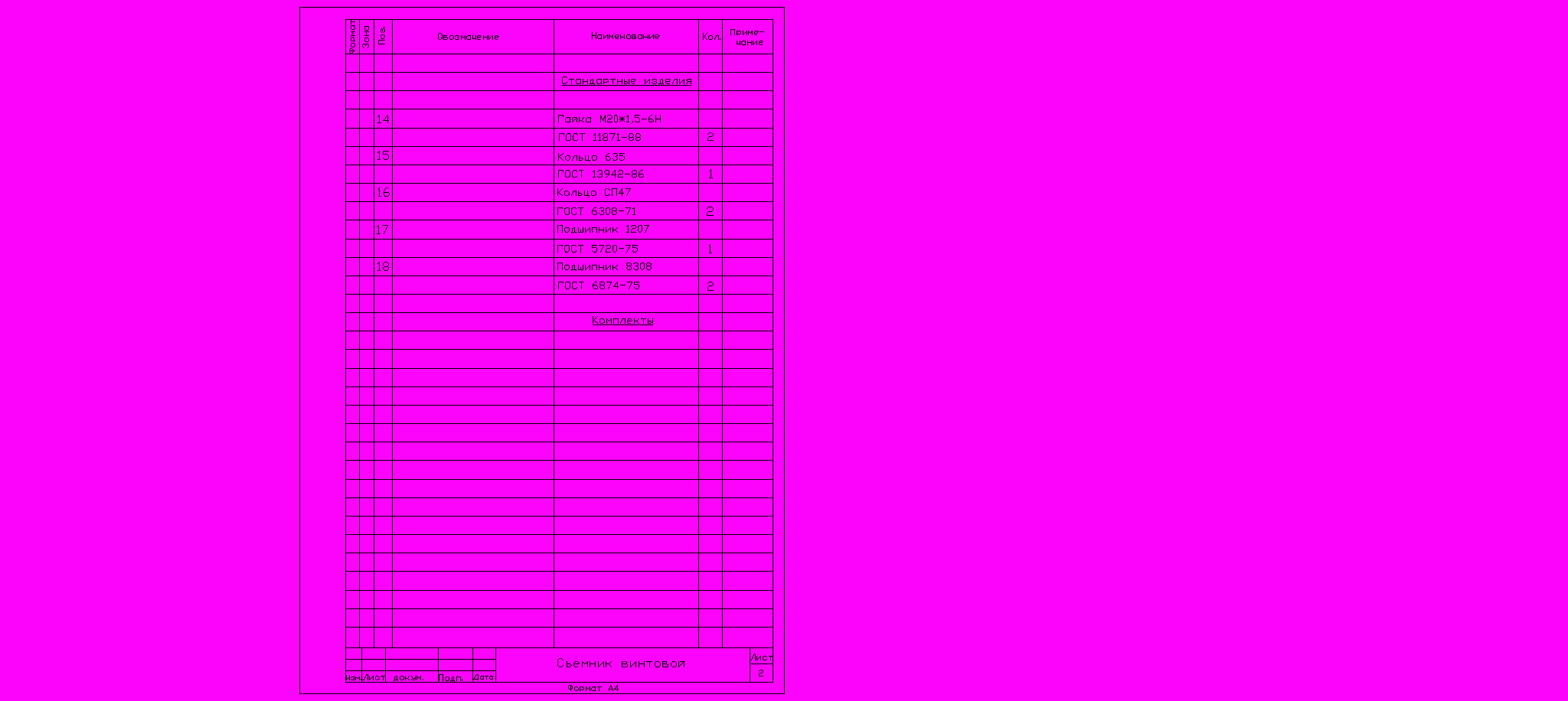

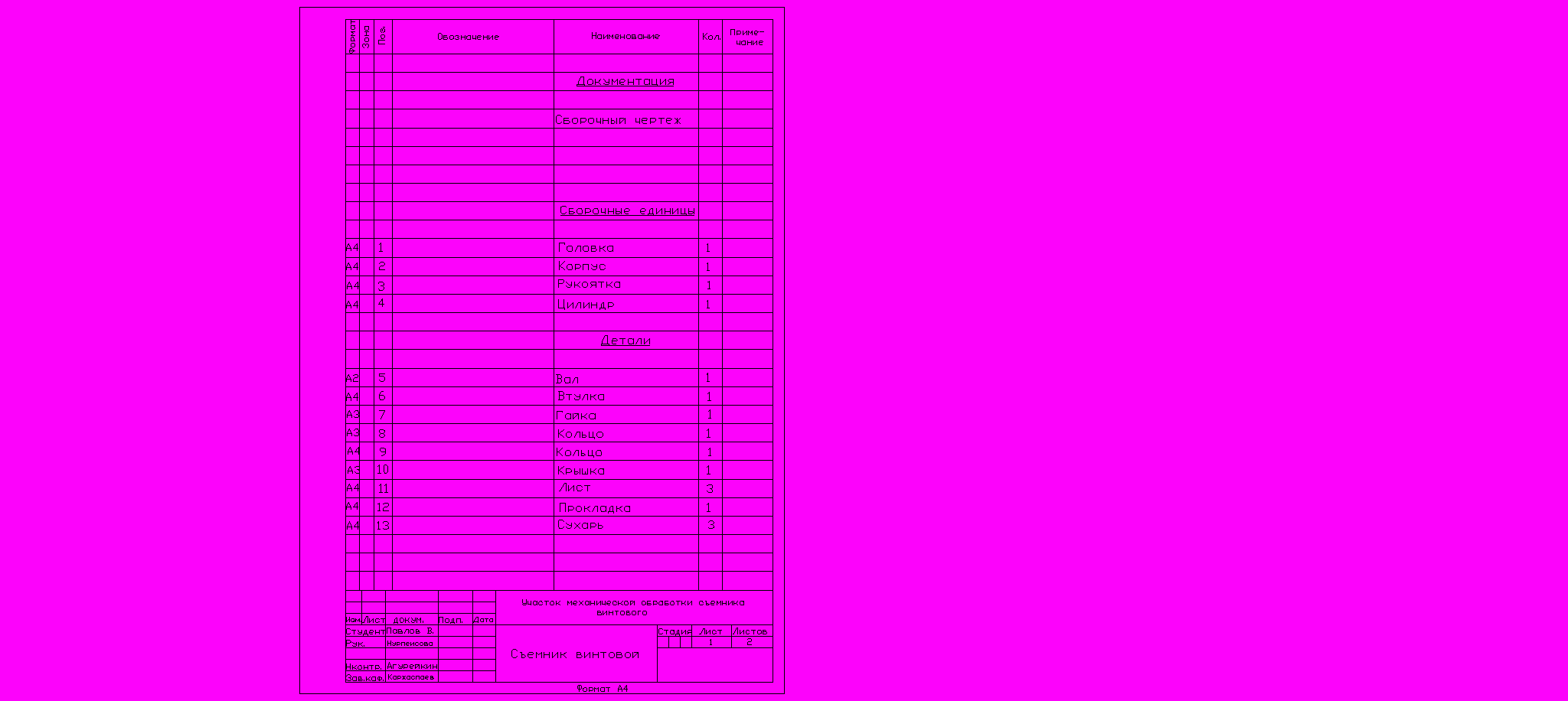

Продолжение приложения 3




Приложение 4





Продолжение приложения 4





Приложения 5

Кодировка графических материалов дипломного проекта

Графические материалы в соответствии с ГОСТ 2.201- 80 должны иметь обозначение.

Например, дипломный проект по специальности 050713 состоит из планировочных чертежей и технологических и конструкторских документов.

Для планировочных решений (план генеральный, корпус производственный и планировки зон/участков, линий, постов и т.д.) рекомендуется следующая последовательность обозначения, которая будет иметь следующий вид:

а) для плана генерального

050713. ДП. ХХХ. ХХХ. ХХ. 00. 000. ТП




номер раздела в пояснительной записке




номер темы в приказе


номер приказа

дипломный проект

шифр специальности




б) для корпуса производственного

050713 Д.П. ХХХ. ХХХ. ХХ. ХХ. 000. ТПи




позиция производственного

корпуса на генеральном плане


в) для планировки участка, зоны, поста

050713. ДП. ХХХ. ХХХ. ХХ. ХХ. ХХХ. ТП


позиция производственного

корпуса на генеральном

корпуса


г) для технологической карты / схемы технологического процесса

050713. ДП. ХХХ. ХХХ. ХХ. 00.000ю ТК/ СТП

Для обозначения конструкторских документов применяется следующая последовательность обозначения:

а) для листа анализа конструкций

050713. ДП. ХХХ. ХХХ. ХХ. 00. 000. АК

б) для листа общий вид

050713. ДП. ХХХ. ХХХ. ХХ. 00. 000. ВО




сборочные единицы




в) для сборочного чертежа

050713. ДП. ХХХ. ХХХ. ХХ. ХХ. 000. СБ




узлы

г) для листа деталировки

050713. ДП. ХХХ. ХХ. ХХ. ХХХ




позиция деталей в узле


Листы графической части к технико- экономическому обоснованию проекта (а) и технико – экономические показатели (б) имеют следующие обозначения так:

а) 050713. ДП. ХХХ. ХХХ. ХХ. 00. 000. ТЭО

б) 050713. ДП. ХХХ. ХХХ. ХХ. 00. 000.ТЭО

Если в дипломном проекта имеются научные исследования, то графическая часть этих листов обозначается так:

050713. ДП. ХХХ. ХХХ. ХХ. 00. 000. НИЧ

Приложение 6.

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН

КАЗАХСКИЙ АВТОМОБИЛЬНО - ДОРОЖНЫЙ ИНСТИТУТ

ИМ. Л.Б. ГОНЧАРОВА

Допустить к защите

Ректор КазАДИ, д.т.н., проф.

_________________ Р.А. Кабашев


«____ » _______________ 200­­__г


Д И П Л О М Н Ы Й П Р О Е К Т


ТЕМА ДИПЛОМНОГО ПРОЕКТА:

_________________________________________________________

_________________________________________________________

_________________________________________________________


КАФЕДРА «Транспортная техника и технологии»

_____________________________________________________


_________________________________________________


Выполнил (а) студент (ка) ___________________ _____________________

(подпись) (Ф.И.О.)

Руководитель ___________________ _____________________

(подпись) (Ф.И.О.)

Консультант по

экономическим вопросам ___________________ ______________________

(подпись) (Ф.И.О.)

Консультант по

экологической безопасности ___________________ ______________________

(подпись) (Ф.И.О.)

Нормоконтроль ___________________ ______________________

(подпись) (Ф.И.О.)


Зав.кафедрой «ТТ и Т» _______ к.т.н., профессор Каржаспаев А.А.


Алматы 2009 г.

Приложене 7


Казахский автомобильно – дорожный институт им. Л.Б.Гончарова


Факультет ________________________________________________________

________________________________________________________

Кафедра __________________________________________________________


З А Д А Н И Е

на выполнение дипломного проекта (работы)

Студенту _________________________________________________________

(фамилия, имя, отчество)

Тема проекта (работы)__________________________________________________________________

_____________________________________________________________________________________________

_____________________________________________________________________________________________

утверждена приказом по институту № ___ от «___» _______________ 200__г.

срок сдачи законченного проекта (работы) ________________________________

исходные данные к проекту (работе) ______________________________________

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Перечень подлежащих разработке в дипломном проекте вопросов или краткое содержание дипломной работы: _______________________________________________________

__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________


Продолжение приложения7


Перечень графического материала (с точным указанием обязательных чертежей)

______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

______________________________________________________________________________________________________

______________________________________________________________________________________________________

______________________________________________________________________________________________________

______________________________________________________________________________________________________

Рекомендуемая основная литература __________________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Консультации по проекту (работе) с указанием относящихся к ним разделов проекта (работы)

Раздел	Консультант	Дата, подпись

Дата выдачи задания ____________________________________________________________

Заведующий кафедрой ___________________________________________________________

(подпись) (Ф.И.О.)

Руководитель проекта (работы) __________________________________________________

(подпись) (Ф.И.О.)

Задание принял к исполнению студент ________________________________________________________

(подпись) (Ф.И.О.)

Дата _________________
