Рекомендуемые огнетушащие средства в зависимости от класса пожара (по классификациям МСИСО 3941—77)*

Таблица 2

Области применения огнетушителей

Тип огнетушителя	Марка	Область эффективного применения	Примечание
Химические пенные и химические воздушно-пенные, ручные	ОХП-10 ОХВП-10 ОП-М ОП-9ММ	Для тушения очагов горения твердых материалов, а также горючих и легковоспламеняющихся жидкостей (бензин, керосин и др.) на площади до 1м²	Не эффективны при тушении веществ, горение которых происходит бег доступа воздуха (хлопок и др.). Нельзя применять для тушения электроустановок, находящихся под напряжением, а также щелочных металлов
Воздушно-пенные ручные Передвижные стационарные	ОВП-5 ОВП-10 ОВП-100 ОВПУ-250	Для тушения очагов горения различных веществ и материалов, в том числе горюче-смазочных материалов ОВПУ-250 используют для тушения ЛВЖ, разлитых на площади до 30 м² и различных твердых материалов в производственных и складских помещениях	То же
Углекис-лотные (ОУ) и углекис- Л01НО- бромэти-ловые (ОУЕ) — ручные То же, передвижные	ОУ-2 ОУ-2А ОУ-5 ОУ-8 ОУБ-3 ОУБ-7 ОУ-25 ОУ-80	Для тушения небольших очагов горения различных веществ, а также электроустановок, находящихся под напряжением до 1000 В, двигателей внутреннего сгорания автомобилей, в том числе в тех помещениях, где использование воды может привести к нежела-	За исключением веществ, горение которых происходит без доступа воздуха. Углекислотно-бромэтиловые огнетушители требуют осторожности при использовании из-за токсичности бромистого этила и образования взрывоопасных смесей с
Тип огнетушителя	Марка	Область эффективного применения	Примечание
		тельным последствиям (в библиотеках, музеях и т. д.)	воздухом при тушении ими щелочных и щелочноземельных металлов
Порошковые: — ручные — передвижные	ОПС-1 ОПС-6 ОПС-10А ОППС-100	Для тушения легковоспламеняющихся и горючих жидкостей, щелочных, щелочноземельных металлов, кремнийорганичееких соединений, электроустановок под напряжением, двигателей внутреннего сгорания, а также для использования в помещениях, где находятся ценные материалы
Аэрозольные ручные	ОА -1 ОА-3	Для ликвидации загорания в электроустановках, находящихся под напряжением до 380 В, и на транспортных средствах с двигателем внутреннего сгорания

Окончание табл. 2

1.4. Приемы тушения некоторых видов пожаров.

Приводить огнетушитель в действие следует по возможности ближе к очагу пожара.

Для тушения горящих материалов или столярных изделий применяют воду. При этом вначале сбивают пламя с наружных поверхностей, а затем переносят струю внутрь очага загорания. Периодически следует увлажнять штабеля и строения из горючих материалов, расположенных вблизи. Струю от огнетушителя нужно направлять сверху вниз и тем самым закрывать пеной всю горящую поверхность.

При тушении верхней части стен, потолка или высоких предметов огнетушитель нужно держать под углом не менее чем на 15°, так как при другом положении выход пены быстро прекращается.

Тушение загоревшейся на человеке одежды

При загорании одежды надо действовать с учетом конкретных обстоятельств. При появлении пламени, например на рукаве, можно сорвать одежду и погасить ее на полу, вдали от воспламеняющихся предметов.

Если пламя охватило большую часть одежды, нужно плотно закутать пострадавшего в половик, одеяло или какую-либо верхнюю одежду. Можно воспользоваться пенным огнетушителем, предложив пострадавшему на время закрыть глаза, чтобы в них не попала пена, или водой, подавая ее непрерывной струей или большими (не менее 3—5 л) разовыми порциями. Ни в коем случае нельзя допускать резких движений, если горит одежда!

Что делать в случае ожога? НИЧЕГО!

Не нужно забывать, что огонь оказывает очищающее и асептическое действие. Избегайте всякого прикосновения к пораженному участку, не накладывайте ни мази, ни повязки. Никогда не прокалывайте пузыри! Ткани одежды, приклеившиеся к коже, образуют асептическую повязку, не дотрагивайтесь до нее. Обязательно вызовите медицинскую помощь (тел.03).

Тушение легковоспламеняющихся жидкостей

Разлитую ЛВЖ тушат, начиная с одного из краев, с самого дальнего от очага пожара, причем струю огнетушителя направляют вверх под углом 30... 45°, чтобы избежать разбрызгивания жидкости. Затем струю постепенно перемещают к другому краю очага пожара. Близлежащие участки будут перекрыты недолетевшей пеной.

Тушение пожара ни электроустановках

При возникновении пожара сначала обязательно обесточивают установку, а затем гасят огонь водой, пеной, порошковыми составами. Тушить пожары на электроустановках, находящихся под напряжением, при помощи воды или пенного огнетушителя недопустимо, для этого можно пользоваться углекислотным или порошковым огнетушителем.

Тушение пожара на лабораторном столе

Со стола убрать источник возгорания (горелку, спиртовку, отключить плитку), отставить от очага пожара сосуды с ЛВЖ и только после этого накрыть пламя накидкой, засыпать песком или применить огнетушитель.

2. Приборы и оборудование

Для проведения работы используются огнетушители различных типов и их разрезы.

Действие химических пенных огнетушителей ОХП основано на образовании пены при смешивании щелочной и кислотных частей. Огнегасящий эффект достигается изоляцией горящего вещества и снижением концентрации кислорода в зоне горения диоксидом углерода С0₂, выделяющимся при разрушении пузырьков пены.

Конструктивно огнетушитель ОХП-10 представляет собой стальной корпус 1 (рис. 8), в который помещена щелочная часть заряда (8,5 л)_г Она состоит из водного раствора гидрокарбоната натрия NaHCO₃ (400 г) и солодкового экстракта (50 г). Для повышения стойкости пены в щелочную часть добавляется небольшое количество вспенивателя (паста РАС или карбоксиметилцеллюлоза). Кислотная часть заряда (450 г) помещена в полиэтиленовый стакан и представляет собой смесь серной кислоты H₂SO ₍ с сульфатом железа Fe₂(SO₄), и сульфата алюминия A1₂(SO₄),. В нерабочем состоянии кислотная часть заряда закрыта в стакане клапаном 4, который укреплен на штоке 7 и прижимается к седлу стакана пружиной. С другой стороны шток клапана крепится к эксцентриковой рукоятке 6. Для приведения в действие огнетушителя следует повернуть вверх рукоятку 6 и перевернуть огнетушитель. При этом шток с клапаном 4, сжимая прижимную пружину, переместится к головке и обеспечит соединение щелочной и кислотных частей заряда через отверстие 5. В результате реакции выделяется большое количество диоксида углерода, который интенсивно вспенивает раствор — и при достижении давления 0,1 МПа разрывает запорную мембрану 9 и выбрасывает пену струей через спрыск 8. Кратность образуемой пены 6, объем ее — 4.3 л, длина струи — 6м, время выброса пены 60 с. Температурные пределы использования огнетушителя: от +2 до +ЗО°С. При добавлении в щелочную часть заряда огнетушителя этиленгликоля, препятствующего замерзанию, его можно использовать и при отрицательных температурах. Конструкция огнетушителя

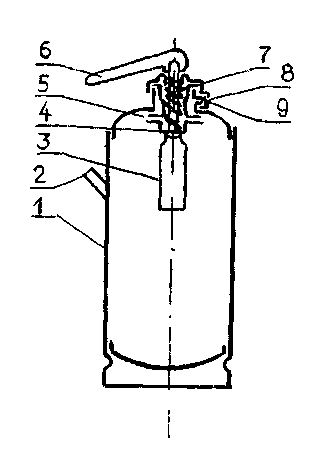

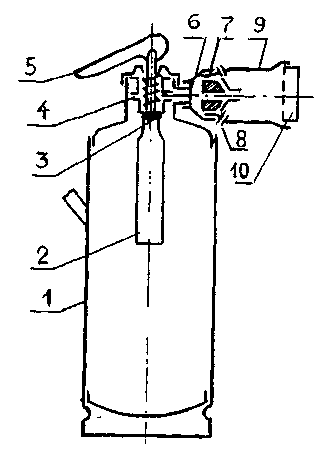

Рис. 8. Схема огнетушителя ОХП-10: Рис. 9. Схема огнетушителя ОХВП-10: Рис. 10. Схема

1. – корпус; 2 – ручка; 3 – стакан; 1 – корпус; 2 – стакан; 3 – клапан; огнетушителя ОУ-2:

4 – клапан; 5 – выходные отверстия 4 – выходные отверстия; 1-баллон; 2 - сифонная

стакана; 6 – пусковая рукоятка; 5 – пусковая рукоятка; трубка; 3 - предохрани

8 – спрыск; 9 – запорная мембрана. 6 – запорная мембрана; тельная мембрана; 4 -

7 - распылитель; клапан; 5 – шток;

8 – окна для эжектирования воздуха; 6 – пусковая кулиса;

9 – корпус пенной насадки; 7 – пусковой рычаг;

10 – сетка. 8 - предохранительная

чека с кольцом;

9 – раструба.

химического воздушно-пенного ОХВП-10 аналогична ОХП-10, Разница состоит в том, что в огнетушителе ОХВП-10 (рис. 9) на спрыск наворачивается пенная насадка 9, которая перемешивает химическую пену с воздухом. Рабочий заряд огнетушителя ОХВП-10 состоит из: а) щелочной части, в которую входят гидрокарбонат натрия (450 г), пенообразователь ПО-1 (500 см³) и вода (8 л); б) водного раствора серной кислоты плотностью 1,51 (200 см³).

Огнетушитель ОХВП-10 приводится в действие так же, как и ОХП-10. Образующаяся при смешивании щелочной и кислотной частей пена под действием избыточного давления диоксида углерода разрывает запорную мембрану 6 и поступает в пенную насадку 9. Проходя через распылитель 7, она дробится на мелкие капли, засасывает окружающий воздух через окна 8 в задней части насадки, перемешивается с ним, продавливается через сетку 10 и выбрасывается наружу. Объем вырабатываемой пены достигает 500 л при кратности до 55, длина струи 3—5м, время действия огнетушителя 40—60 с.

Огнетушители углекислотные ОУ-2, ОУ-5. ОУ-2 представляет собой толстостенный стальной баллон 1 (рис. 10) объемом 2 л, в горловине которого ввернута запорная головка с сифонной трубкой 2 и раструбом 9. Запорная головка имеет предохранительную мембрану 3, рассчитанную на давление разрыва 16—19 МПа.

В качестве рабочего заряда в огнетушителях используется сжиженный газ СО₃ под давлением 6,0 МПа. Для приведения в действие огнетушителя необходимо выдернуть предохранительную чеку 8, нажать на пусковой рычаг, который открывает запорный клапан 4. После этого диоксид углерода проходит через сифонную трубку 2, раструб 9 и выбрасывается наружу в виде белых снегообразных хлопьев с температурой —78,5°С. Огнегасящий эффект заряда основан на разбавлении концентрации кислорода в зоне горения (горение прекращается при концентрации диоксида углерода в воздухе не менее 30%) к на снижении температуры очага горения за счет поглощения теплоты при переходе диоксида углерода из твердого состояния в газообразное. Масса заряда у огнетушителей ОУ-2 и ОУ-5 составляет соответственно 1,4 и 3,5 кг, длина струи выброса заряда — 1,5 и 4,5 м, продолжительность выброса 15 с. При использовании углекислотных огнетушителей следует помнить, что диоксид углерода — токсичный газ, его содержание в воздухе до 10% опасно, а при 20% смертельно опасно для человека (может наступить паралич органов дыхания).

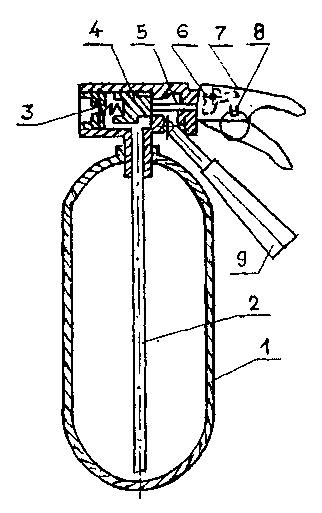

Огнетушители ОУБ-3, ОУБ-7 применяются в диапазоне температур от —60 до f55 °С. Огнетушители ОУБ-3, ОУБ-7 представляют собой тонкостенные баллоны 1 (рис. 11) с сифонной трубкой 2 внутри баллона и пусковыми головками рычажного типа с распылителями. В качестве огнетушащего заряда применяется состав 4НД (97%-го бромистого этила и 3%-го жидкого диоксида углерода). Для выталкивания заряда в корпус огнетушителей нагнетается воздух под давлением 0,8 МПа. Огнегасящий эффект достигается химическим торможением реакции горения бромистым этилом, и он в несколько раз выше, чем у углекислотных огнетушителей. Диоксид углерода добавляется в заряд для улучшения распыления.

Чтобы привести в действие огнетушитель, необходимо вытащить предохранительную чеку, нажать на пусковой рычаг 5, которым через шток 6 открывается запорный клапан 3. Под действием сжатого воздуха заряд проходит по сифонной трубке 2 и выбрасывается наружу через распылитель 4 в виде мелкодисперсного аэрозоля.

Объем баллона огнетушителя ОУБ-3 равен 3,2 л, огнетушителя ОУБ-7—7,4 л, масса заряда 3,5 и 8,0 кг соответственно, продолжительность выброса 20 и 30 с, длина струи выброса 3— 4 м.

В огнетушителе ОУБ-3 могут применяться другие заряды: хладон 114В2, тетрафтордибромэтан, тогда ему присваивается марка ОХ-3; заряд массой 3,5 кг, состоящий из 70% бромэтилена и 30% диоксида углерода,и прочие заряды, содержащие галоидированные углеводороды. Огнегасящий эффект у хладонового заряда в 12 раз, у заряда массой 3,5 кг в 3,5 раза, а у заряда 4НД в 4 раза сильнее, чем у диоксида углерода.

В качестве рабочих зарядов в порошковых огнетушителях наиболее распространены порошки ПСБ-3 (гидрокарбонат натрия, аэросил и нефелиновый концентрат), П-1А (аммофос и аэросил), ПФ (фосфорно-аммонийные соли, аэросил и тальк), ПС (карбонат натрия, графит), СИ-2 (силикагель МСК, хладон 114В2) и др. Порошок выбрасывается из корпуса огнетушителя избыточным давлением рабочего газа (диоксид углерода, азот, воздух).

Огнегасящий эффект заряда основан на ингибировании химических реакций горения и разбавлении концентрации кислорода в зоне горения продуктами разложения порошков. Огнетушитель OI3-1 «Момент-211» (рис. 12) представляет собой пластмассовый корпус 1 объемом 1 л, в котором находится порошковый состав. На корпус наворачивается головка 12. На головке установлен рычаг включения огнетушителя, шток 8 с клапаном 6 и иглой, корпус стаканчика 4 для баллончика 3 с рабочим газом (диоксидом углерода) и сифонная трубка 2.

Для приведения в действие огнетушителя необходимо резко поднять вверх до отказа рычаг 2. В результате этого хвостовик 10 рычага 11 нажимает на шток 8. Шток сжимает пружину, перемещается вниз, при этом открывается клапан 6 и прокалывает иглой мембрану 5 газового баллончика. Газ из баллончика по сифонной трубке 2 поступает в корпус 1 огнетушителя, псевдоожижает порошковый состав. При этом под действием пружины и давления газа клапан 6 вновь закрывается. В дальнейшем при подъеме рычага 11 порошок выбрасывается через щелевую насадку 7, при опускании подача порошка прекращается.

Масса порошкового заряда огнетушителя — 0,9 кг, время выброса заряда — 6—8с; давление газа в баллончике — 0,8 МПа, в корпусе огнетушителя — 0,6 МПа. Температурный предел использования от —25°С до +35°С.

Огнетушитель ОП-10А представляет собой стальной корпус 1 (рис. 13) с порошковым составом. В корпусе установлен баллончик 9 с рабочим газом для выброса порошка. Газ в баллончике удерживается мембраной 5. Для приведения в действие огнетушителя необходимо сорвать пломбу и выдернуть чеку 6. При этом конусная часть перемещает шток с иглой 8, которая прокалывает мембрану 5 газового баллончика 9. Газ выходит из баллончика, проходит по трубке 3 и поступает в корпус огнетушителя, псевдоожижает порошковый состав и по стальной трубке 2, далее по гибкому прорезиненному шлангу 4 поступает к запорному пистолету 11. После нажатия ручки 10 клапан открывается и порошковый состав через щелевидную насадку 12 выбрасывается наружу.

Масса заряда огнетушителя — 10кг, начальное рабочее давление — 1,2 МПа, продолжительность действия — 18—20°С. Температурный предел использования ±50°С.

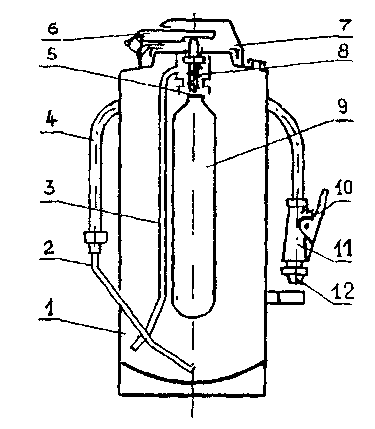

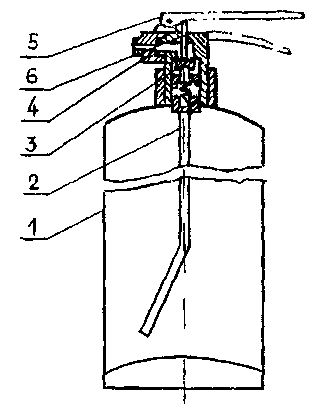

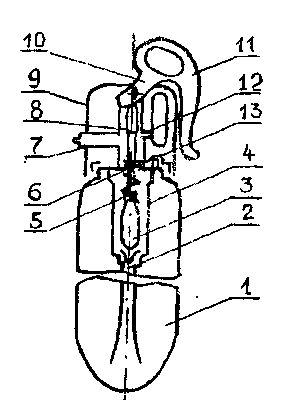

Рис. 11. Схема огнетушителя ОУБ-3: Рис. 12. Схема огнетушителя Рис. 13. Схема огнетушителя

1 – корпус; 2 – сифонная трубка; 3 - ОП-1 «Момент-2П»: ОП-10А:

клапан; 4 – распылитель; 5 – пуско 1 – корпус; 2 – сифонная труб 1 – корпус; 2 - металлическая

вая рукоятка; 6 – шток. ка; 3 – баллончик для рабочего трубка; 3 – трубка подачи

газа; 4 – корпус стаканчика для рабочего газа; 4 – прорезиненный

баллона; 5 – мембрана; 6 - кла шланг; 5 – мембрана;

пан; 7 – щелочная насадка; 8 - 6 – конусная чека; 7 - крышка

шток; 9 – колпачок головки; головки; 8 – игла; 9 - баллончик

10 – хвостовик; 11 – рычаг; для рабочего газа; 10 – ручка;

12 – головка; 13 – пробка. 11 – запорный пистолет; 12 - рас

пыляющая насадка.

3. Порядок проведения работы

3.1. Изучить основные требования пожарной профилактики в школе и инструкцию к действиям преподавателя при возникновении пожара (см. разд. II).

3.2. Изучить свойства огнегасительных веществ и области их применения, заполнить табл. 3.

Таблица 3

Область применения огнегасительных веществ

№ п/п	Огне гаси-тельные вещест ва	Химическая формула или состав	Огнегасительные св-ва				Запрещенные области применения*
			охлаждающее	Изо лирующее	разбавляющие	Инги би-рую-щее
1 2 3 4 5	Вода Песок Покрывало из войлока, брезента, асбеста и т. д. Химическая пена (огнетушитель 10ХП-10) Углекислота (огнетуши тель
б 7 8	ОУ-2) Галоидировавн ные углеводороды горючие газы (азот, углекислый газ и др.) Порошки (огнетушитель ОП-1)	* Примечание. Буквенное обозначение областей применения огнегасительных веществ: а — дерево, изделия из дерева, ткани и т. п.; б — горючие жидкости (мазут, краски, масла); в — электроустановки, которые находятся под напряжением или могут оказаться под напряжением; г — ценные вещи (картины, документы, книги и т. п.); д — горящие металлы (К, Na); е — одежда на человеке; ж — кинопленка; з — легковоспламеняющиеся жидкости (бензин, керосин и т. п.).

3.3. Изучить устройство и принцип действия нескольких видов огнетушителей (по указанию преподавателя).

3.4. Разобрать и собрать огнетушитель (по указанию преподавателя).

3.5. Имитировать приведение в действие огнетушителей, представленных преподавателем.

3.6. Для заданного преподавателем объекта (школы) определить количество огнетушителей и других средств пожаротушения в соответствии с ППБ-101-89 (см. разд. II), заполнить табл. 4.

Таблица 4

Нормы первичных средств пожаротушения для _______________ школы

(объект изучения)

№ п/п	Средства пожаротушения	Количество
1 2 3 4 5	Огнетушители: — пенные — углекиелотные — порошковые Ящики с песком (объем 0,5 м) Бочки с водой Войлок, кошма или асбест (полотно, размеры 2x2 м) Пожарный щит, оборудованный: лопатой багром топором ведрами

4. Содержание отчета

Отчет о проделанной работе должен содержать: название и цель работы; порядок действия преподавателя при возникновении пожара; схемы и технические характеристики огнетушителей (по указанию преподавателя); таблицы «Область применения огнегасящих веществ» и «Нормы первичных средств пожаротушения для заданного объекта (школы)».

Контрольные вопросы

1) Назовите основные мероприятия пожарной профилактики в школе.

2) Назовите по порядку действия работников школы при возникновении пожара.

3) Что называется пожаром, возгоранием, горением?

4) Каковы способы подавления горения?

5) Назовите основные огнетушащие вещества с указанием способа подавления ими огня.

6) Охарактеризуйте огнегасительные действия воды.

7) Какие горючие вещества и материалы нельзя тушить водой?

8) Охарактеризуйте огнегасительные действия пены.

9) Какие огнетушащие вещества используются для тушения пожаров на электроустановках?

10) Для тушения каких пожаров используют порошок?

11) Что относится к первичным средствам тушения пожара?

12) Какой пожарный инвентарь должен быть на пожарном щите?

13) Какие требования предъявляются к размещению огнетушителей?

14) По каким признакам и как классифицируются огнетушители?

15) Какие огнетушители наиболее эффективны для тушения ЛВЖ, электроустановок?

16) Какие огнетушители рекомендуется использовать для тушения пожаров в библиотеках, музеях?

17) Как привести в действие огнетушители ОХП-10, ОУ-2, ОП-1?

18) Как тушить загоревшуюся на человеке одежду?

19) Каковы особенности тушения ЛВЖ?

20) Каковы особенности тушения пожаров на электроустановках?
