Контрольные вопросы для сдачи лабораторной работы №3.
  1. Перечислить основные нормируемые метрологические характеристики каналов X и Y осциллографа. Указать их значения.
  2. Какие величины можно измерить при помощи осциллографа:

- прямыми измерениями;

- косвенными измерениями;

- совместными измерениями.

3. Для осциллографа занормирована "полоса частот" от fМИН =10 Гц до fМАКС =106 Гц. Чему равна погрешность измерения амплитуды синусоидального напряжения с частотой: 5 Гц, 10 Гц, 30 Гц, 200 кГц, 500 кГц, 1 МГц, 2 МГц.

4. Для осциллографа нормированная "полоса частот" от fМИН =10 Гц до fМАКС =106 Гц.

Оцените составляющую погрешности измерения амплитуды прямоугольного импульса длительностью 10-1 с, 2∙10-4 с, 5∙10-7 с из-за "неравномерности АЧХ".

5. Меры каких физических величин содержатся в осциллографе, какими устройствами они реализованы.

6. Перечислить преобразования величин с указанием размерностей в осциллографе используя схему в описании работы или пособии.

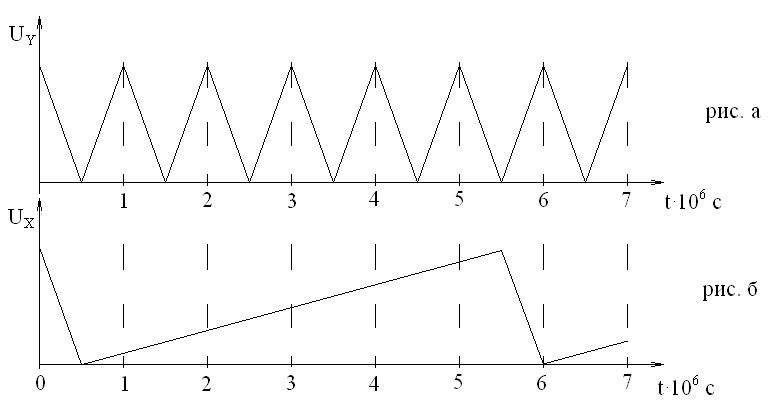

7. Изобразите осциллограмму, которая должна получиться на экране, если ко входу Y подведено напряжение треугольное как на рис. а, а ко входу X пилообразное напряжение как на рис. б.



8. Нарисуйте осциллограмму, которая должна получиться на экране, если напряжение синусоидальное имеет частоту 5,5 раза больше, чем частота идеального пилообразного напряжения (рис. б). Допускается ответ путём получения картинки "вживую" на установке.



9. В каком минимальном частотном диапазоне будет использован генератор непрерывной линейной развёртки осциллографа для исследования напряжения НЧ генератора с диапазоном от 20 Гц до 20 кГц при необходимости получить на экране изображения имеющего 2 периода, 5 периодов.

10. Исследуемое sin напряжение имеет период TX = 100 мкс.

Какой должна быть частота непрерывной линейной развёртки для получения изображения пяти периодов синусоиды?.

11. Исследуемое переменное напряжение прямоугольной формы имеет частоту повторения f = 2 кГц. Частота пилообразного напряжения развёртки fP = 800 Гц. Нарисовать каким будет изображение на экране, если время нарастания напряжения развёртки в 4 раза больше времени спада.

12. Докажите, что формула:



используемая при измерении коэффициента амплитудной модуляции при помощи осциллографа соответствует формуле:

, где

- максимальное приращение амплитуды несущей частоты при модуляции, а Um0 - амплитуда несущей частоты.

13. Объясните письменно каким образом измеряется коэффициент модуляции с помощью осциллографа.

14. Перечислите какие параметры, электрических синусоидальных колебаний измеряются в вольтах.

15. Рассчитайте коэффициент формы для периодических прямоугольных импульсов со скважностью Q, амплитудой U, когда Q = 3, 5.

16. Для решения каких измерительных задач определяют отношение напряжений на входе и выходе четырёхполюсника?

17. Входное сопротивление вольтметра RВХ = 5∙105 Ом.

Вольтметр применим для измерения напряжения на выходе генератора, который имеет RВЫХ = 600 [Ом] и выдаёт на согласованную нагрузку 1В. Рассчитайте показания вольтметра.

18. Усилитель мощности имеет коэффициент усиления +17 дБ, RВХ = RВЫХ. Во сколько раз изменится отношение напряжений на выходе и входе, если коэффициент усиления увеличится на 6 дБ.

19. Рассчитайте в разах отношение коэффициентов преобразования вольтметра В3-38 при переключении пределов измерения между 30 мВ100 мВ, 100 мВ300 мВ, 300мВ1В.

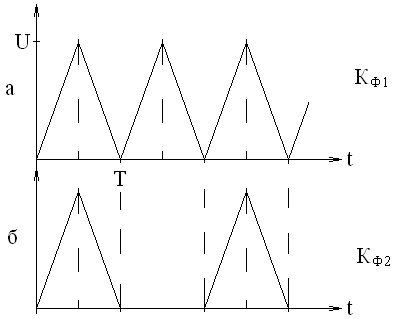

20. Рассчитайте отношение коэффициентов формы КФ1 и КФ2 для периодических однополярных треугольных импульсов по рисункам а) и б).



21. Размер экрана осциллографа 64 мм x 80 мм (Y*X),

минимальная цена деления шкалы по X и Y 1мм, толщина (ширина) луча 0,8 мм. Рассчитайте минимальную достижимую абсолютную погрешность измерения амплитуды и частоты синусоидального напряжения , если КY = 10 мВ/дел, КX = 10-3 c/дел.

22. Наклон амплитудно частотной характеристики между частотой f1 и 10f1 составляет 20 децибел / декаду. Рассчитайте на сколько процентов изменится погрешность из-за неравномерности АЧХ при измерении синусоидального напряжения на частотах f1 и 2f1.

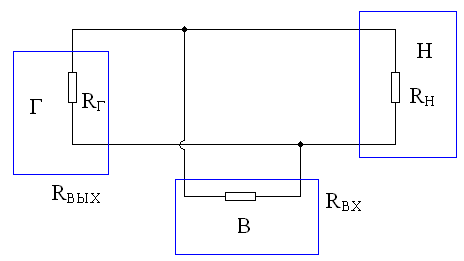

23. Вольтметром с входным сопротивлением RВХ = (104 ± 300)Ом измеряют напряжение на нагрузке (1000 ± 60)Ом, выдаваемого генератором с выходным сопротивлением (600 ± 10)Ом. Оценить численное значение максимальной погрешности результата, если предел допускаемой погрешности измерения вольтметра равен ± 0,5%.

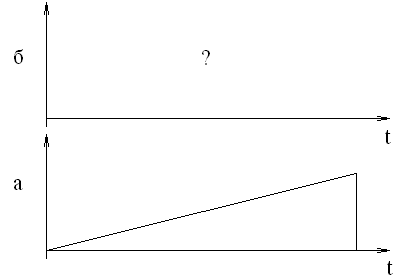

24. Какие величины, характеризующие периодическую последовательность прямоугольных импульсов одинаковой амплитуды следует изменить для формирования сигнала?

Варианты вопросов (2011).

Номер бригады
Номер исполнителя
Номера вопросов

1
1
1, 10, 19

2
5, 14, 23

2
1
9, 18, 3

2
2, 11, 20

3
1
6, 15, 24

2
10, 19, 4

4
1
3, 12, 21

2
7, 16, 1

5
1
11, 20, 5

2
4, 13, 22

6
1
8, 17, 2

2
12, 21, 6

7
1
4, 13, 22

2
8, 17, 2

8
1
12, 21, 6

2
5, 14, 23

9
1
9, 18, 3

2
13, 22, 7

10
1
6, 15, 24

2
10, 19, 4

11
1
14, 23, 8

2
7, 16, 1

12
1
11, 20, 5

2
15, 24, 9

13
1
16, 2, 17

2
20, 6, 21

14
1
24, 10, 1

2
17, 3, 18

15
1
21, 7, 22

2
1, 11, 2

16
1
18, 4, 19

2
22, 8, 23

17
1
2, 12, 3

2
19, 5, 20

18
1
23, 9, 24

2
3, 13, 4

19
1
13, 22, 4

2
17, 2, 8

20
1
21, 6, 12

2
14, 23, 5

21
1
18, 3, 9

2
22, 7, 13

22
1
15, 24, 6

2
19, 4, 10

23
1
23, 8, 14

2
16, 1, 7

Доп 1
1
20, 5, 11

2
24, 9, 15

Доп 2
1
1, 9, 17

2
4, 11, 21
