-СкМ –Ш 1 для контроля сварных швов для труб диаметром от 1020 мм до 1220 мм;
-СкМ-Ш 2 для контроля сварных швов труб диаметром от 1420 мм до 1620 мм и резервуаров
Разработан магнитный сканер СД-1420 для проведения инспекционного контроля-обнаружения дефектов (повреждений) на внешней поверхности труб магистральных газопроводов с внешним диаметром 1420 мм, толщиной стенки от 12 до 25 мм при проведении ремонтных работ и работ по изоляции(переизоляции).

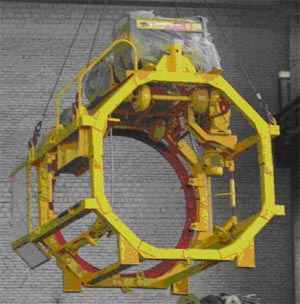

Рис. 26.Магнитный сканер СД-1420 для непрерывного контроля стенок труб при переизоляции трубопровода.
Основные технические характеристики 6м-1420сд:
Таблица 1.
| Параметр | Значение |
| Уровень продольного и поперечного намагничивающего поля в трубе толщиной 17 мм | 20-35кА/м |
| Неравномерность магнитного поля по линии датчиков при продольном и поперечном намагничивании | ±3% |
| Диапазон толщин стенки контролируемого трубопровода | 15-25 мм |
| Пределы регулировки воздушного зазора между магнитной системой и поверхностью трубы | 3-15 мм |
| Минимальная глубина обнаруживаемого дефекта размером 30*30 мм | 0,05% от толщины стенки трубы (t) |
| Минимальный диаметр регистрируемого дефекта при глубине 0.3 t | 4 мм |
| Погрешность определения глубины дефекта с вероятностью 80% | 0,1 t |
| Погрешность определения длины и ширины дефекта (общая коррозия) | ± 5 мм |
| Предельная глубина обнаружения продольных и поперечных трещин длиной > 25 мм и шириной раскрытия 0.1 мм | 0,1 t |
| Погрешность определения глубины трещин | 0,1 t |
| Скорость движения в продольном направлении | 1-2 м/мин |
