II. Организация взаимодействия при развертывании и ведении АСДНР 5.30 10.05 - 24.00 10.05
| Задачи и время действий | Подразделения ОСБр | Действия ОГ КЧС и формирований района | Действия КЧС и формирований объектов |
| 1. Разведка обстановки в зоне затопления, в населенных пунктах. 4.30 10.05 – до завершения АСДНР | РД № 1 ОСБр в взаимодействии с РД№ 1 омб и РГ сводной команды района ведет разведку зоны затопления на участке Ивля, отм. 103.5, вые. 130,2, Язово. Обеспечивает своевременное вы явление и предупреждение об изменении параметров наводнения местах нахождения пострадавших, обстановке в районах размещения населенных пунктов и основных объектов. РД № 2 ОСБр во взаимодействии с РД оасб и РГ СК района ведет разведку зоны затопления на участке: база №9, Ховрино, Зюзино, Пенки. Обеспечивает своевременное выявление и предупреждение об изменениях обстановки в зоне наводнения, особенно в районе базы №9, фабрики. Разведдозоры информацию об обстановке передают через каждые 20 мин, а при резком ее изменении - немедленно. РД 2 омб - в лес сев. Пенки в готовности к действиям в случае дальнейшего обострения обстановки на участках... | ОГ КЧС района информирует штаб ОСБр об обстановке в зоне затопления и населенных пунктах. Уточняет задачи формирований района с учетом действий подразделении ОСБр. РГ сводной команды района во взаимодействии с РД № 1 ОСБр ведет разведку в районе Ивля, АкУлово. Разведгруппа СК района во взаимодействии с РД №2 ОСБр ведет разведку в районе Зюзино. Гидрометеопост района в районе №9 ведет наблюдение за уровнем воды, оповещает об его изменениях каждые 30 мин, а при резком изменении - немедленно | КЧС завода №5, фабрики и базы №9 информируют об обстановке на объектах, местах нахождения пострадавших, состоянии и задачах о6ъектовых формирований. Разведформированил объектов оказывают помошь РГ подразделений в ведении разведки на объектах с учетом их особенностей |
399
| 2. Обеспечение развертывания подразделений для ведения АСДНР | Инженерно-дорожный вааод инженерно-технической роты к 4.30 выдвигается к мосту через р. Ловать (зап. Карпово), обеспечивает пропуск подразделений 1 омб во взаимодействии с | Инженерно-дорожная команда района с 4.00 10.05 устраняет повреждения на мосту через р. Ловать, восстанавливает проходимость на размытых участках маршрута | КЧС объектов выделяют проводников для обеспечения выхода подразделений на участки работ |
| 4.15 - 5.00 10.05 | инженерно-дорожной командой района и развертывание их на участке... | №1. Формирования ГИБДД района обеспечивают бес препятствен к ое выдвижение и развертывание подразделений, организуют посты регулирования движения в пунктах... | |
| 3. Оборудование причалов. Подготовка плавсредств. 4.40 - 5.00 10.05 | 1 омб оборудует два причала для плавсредств и высадки пострадавших в районе сев. и южи. завода № 5; оасб во взаимодействии с инженерно-дорожной командой района оборудует три причала и места высадки пострадавших в районах сев. базы JVs 9, вост. Зюаино; 1 омб и оасб принимают плавучие средства района (1 омб - два катера типа «Аист», оасб - катер типа «Боец»), пять лодок типа НЛ-24 | КЧС района выделяет два катера типа *Аист» и катер «Боец» для ведения АСДНР в зоне затопления. Обеспечивает выделение необходимых материалов для оборудования причалов. Медицинские учреждения района (больница N» 5) развертывают медицинские пункты в районе причалов для приема пострадавших (больница №5- сев. завода Ns 5, больница JNe 6 - Панки). ГИМС района выделяет плавсредства - пять лодок типа НЛ-24 | КЧС об-ъектов (завода № 5 и базы № 9) оказывают необходимую помощь формированиям при развертывании сил и организации действий на воде. Организуют их действия совместно с подразделениями 1 омб и оасб при ведении спасательных работ |
400
| 4. Ведение спасательных работ. 5.30 10.05 - до завершения работ | 1 омб с отделением ПТС и плавсредствами района (два катера типа «Аист», две лодки НЛ-24), во взаимодействии со спасательным отрядом района ведет спасательные работы на участке Иаля, хутор, фабрика. 1 мр 1 омб ведет спасательные работы в Карпове Основные усилия сосредоточивает иа спасении пострадавших в Язово, на фабрике. В последующем - хутор. оасб с 1 мр 2 омб, отделением ПТС и плавсредствами района (три лодки типа НЛ-24, катер типа «Боец») во | Сводная команда района во взаимодействии с 1 омб ведет спасательные работы в Акулово. В последующем наращивает усилия 1 омб по спасению пострада в ших в хуторе. Сводная команда района во взаимодействии с оасб осуществляет спасение пострадавших в Зюзина Медицинские учреждения района (больницы № 5 и JVs 6) во взаимодействии с медицинскими пунктами | КЧС завода Nt 5, фабрики и базы Ns 9 оказывают необходимую помощь в ведении спасательных работ |
| | взаимодействии с СК района ведет спасательные работы В районе Куличи, Ховрино, Пенки, Зюзнно. Основные усилия сосредотачивает на спасении пострадавших в Куличи, Зюзино, в последующем - в затопленной части Ховрино, Пенки | батальонов ОСБр принимают пострадавших, оказывают первую врачебную помощь, сортировку, подготовку и эвакуацию нуждающихся в лечебные учреждения. Подразделения охраны общественного порядка и формирования ГИБДД района поддерживают установленный режим на пунктах приема и путях эвакуации пострадавших | |
401
| 5. Эвакуация населения, блокированного на выс. 140,1. 9.60- 11.00 10.05 | 1 омб по завершении первоочередных спасательных работ в Язово и на фабрике осуществляет эвакуацию населения, блокированного на вые. 140,1 на пункты высадки. Медицинские пункты батальонов обеспечивают оказание первой врачебной помощи нуждающимся из числа эвакуируемых | КЧС района организует прием эвакуированного населения на пунктах высадки, перевозку его к месту временного размещения и первичное жизнеобеспечение. Подразделения охраны общественного порядка и безопасности дорожного движения обеспечивают охрану порядка на пунктах высадки и погрузки на транспортные средства и на маршрут их движения | |
| 6. Локализация зоны затопления, защита от затопления объектов экономики и населенных пунктов 6.30 - до завершения работ | Инженерно-дорожный взвод ОСБр с 6.30 10.05 укрепляет и наращивает защитную дамбу завода № 5 во взаимодействии с формированиями объекта. Подразделения 1 омб во взаимодействии с инженерно-дорожным взводом и спасательным отрядом района и формированиями завода № 5 с 12.00 10.05 осуществляют усиление существующих и возведение новых защитных сооружений завода № 5, Карпов, | КЧС района обеспечивает выполнение работ по локализации зоны затопления в районе завода № 5, Карпове, Изля, база № 9 необходимыми материалами. Организует действия инженер но-дорожных формирований района. Сводная команда района во взаи-модейстзи с подразделениями 1 омб осуществляет наращивание | КЧС завода № 5 организует действия объектовых формирований по укреплению защитных гидротехнических сооружений на участке... Обеспечивает действия подразделений 1 омб необходимыми материалами и |
402
| | Ивля. Подразделения оасб с 1 мр 1 омб во взаимодействии с СК и инжеиерно-дорожными формированиями района и объектов осуществляют усиление существующих и возведение дополнительных защитных гидротехнических сооружений у базы №9 | защитных сооружений Ивля. Сводная группа района во взаи-модепйствии с подразделениями оасб и 1 мр, 2 омб проводят работы по усилению защитных гидротехнических сооружений базы № 9 и рабочего поселка базы Кг 9. Инженерно-дорожная команда района обеспечивает работы по усилению существующих а возведению новых защитных сооружений инженерной техникой. Транспортная колонна № 2 района обеспечивает подвоз необходимых строительных материалов и а для обеспечения работ по локализации зоны затопления | транспортом |
403
| 7. Восстановление по временным схемам дороги, дорожных сооружений 16.00 - до завершения работ | Подразделения инженерно-технической роты по завершении основных работ по локализации зоны затопления с 16.00 10.05 во взаимодействии с дорожными формированиями района, выполняют работы по восстановлению по временным схемам моста через р. Ловать, дорожных сооружений и дорожного полотна на участках Карпово, Ивля, Сте-пино, база №9 | КЧС района организует действия дорожных формирований района по восстановлению дорог и дорожных сооружений, обеспечивает выделение необходимого транспорта. Инженерно-дорожная команда района во взаимодействии с инженерно-технической ротой ОСБр выполняют работы по восстановлению дорожных сооружений и дорожного полотна на участке Степино, база № 9. Транспортная колонна № 2 района обеспечивает подвоз | |
| | | необходимых материалов для восстановления моста на р. Ловать и дорожных сооружений на участке Карпово, база № 9 | |
404
| 8. Участие в эвакуации сельскохозяйственных животных и материальных ценностей 16 ()0 - 1900 10.05 | По завершению спасательных работ и работ по локализации зоны затопления подразделения I оиб и оасб во взаимодействии со сводной командой и сводной группой района по плану КЧС района осуществляют эвакуацию сельскохозяйственных животных и материальных ценностей из зоны затопления и объектов в зоне возможного затопления (Карпово, Пенки, отм. 103,8). Для выполнения эвакуации назначается ____ автомашин. Районы размещения эвакуируемых: - материальных средств ___ - сельскохозяйственных животньх _____ | КЧС района организует эвакуацию сельскохозяйственных животных и запасов матернальных средств из зоны затопления и угрожающих участков, выделяет _____ автомашин типа ... Сводные команда и группа района ао взаимодействии с подразделениями ОСБр эвакуируют сельскохозяйственных животных из подтопленных населенных пунктов Карпово, Ивля, рабочий поселок базы № 9. Эвакуируют материальные ценности и документацию завода № 5. Формирования дорожно-патрульной службы обеспечивают беспрепятственное проведение звакомероприятий КЧС района организует необходимую помощь (по заявкам ОСБр) материальными и техническими средствами; Организует и обеспечивает мероприятия по эвакуации людей и материальных ценностей, жизнеобеспечению пострадавших | КЧС объектов организуют и непосредственно руководят проведением эвакомероприятий на объектах. Объектовые формирования во взаимодействии с формированиями района и подразделениями ОСБр осуществляют подготовку и погрузку материальных ценностей |
| 9. Обеспечение ведения | Подразделения тыла ОСБр с 5.30 до 6.00 развертываются в районе Бабки, | КЧС района организует жизнеобеспечение пострадавшего | КЧС и формирования объектов |
405
| АСДНР 5.30 10.05 - до завершения работ | выс. 102,5, отм. 92,0. С 6.00 10.05 обеспечивают действия подразделений при ведении АСДНР, обеспечивают личный состав горячей пищей в 14.00-15.00 и 21.00-23.00 10.05. С 12.00 10.05 во взаимодействии с формировании района участвуют а проведении мероприятий по первичному жизнеобеспечению пострадавшего населения по плану КЧС района | населения | во взаимодействии с формированиями района обеспечивают проведение АСДНР на объектах |
| 10. Действия при обострении обстановки в районе завода № 5, базы № 4, Пенки, Карпово | 1 омб, оасб с придаными подразделениями продолжают ведение АСДНР на назначенных участках. 2 омб (без 1 р) наращивает усилия оасб по ведению АСДНР | КЧС района организует и обеспечивает проведение мероприятий по локализации развития наводнения, особенно в районе базы № 4, Пенки и при эвакуации населения Пенки и т.д. | КЧС базы № 9 и завода № 5 организуют проведение дополнительных мероприятий по защите объектов от затопления с учетом складывающейся обстановки и тд. |
406
ПРИЛОЖЕНИЕ № 7
ОТЧЕТ
О ВЫПОЛНЕНИИ ОСБр ЗАДАЧИ ПО ВЕДЕНИЮ АВАРИЙНО-СПАСАТЕЛЬНЫХ И ДРУГИХ НЕОТЛОЖНЫХ РАБОТ ПРИ НАВОДНЕНИИ (КАТАСТРОФИЧЕСКОМ ЗАТОПЛЕНИИ)
(форма)
1. Примененные поисковые средства.
2. Кто возглавлял операцию.
3. Описание района действия.
4. Время, затраченное на поиск и спасение.
5. Схема и способы поиска пострадавших.
6. Результаты поиска:
а) фактически обследован район...
б) количество обнаруженных пострадавших, основные места их нахождения, состояние пострадавших.
7. Спасено пострадавших, в том числе:
- находившихся на воде, находившихся на отдельных местных предметах, из-под воды;
- деблокировано из затопленных зданий и сооружений, эвакуировано из населенных пунктов и отдельных участков местности.
8. Оказаны:
первая медицинская помощь ... чел.;
первая врачебная помощь ... чел.;
эвакуированы в медицинские учреждения для дальнейшего лечения ... чел.
9. Проведены мероприятия по жизнеобеспечению.
10. Организация и состояние связи.
11. Затрачены материально-технические средства, продовольствие, моторесурсы и другие средства.
12. Выводы и предложения.
407
ПРИЛОЖЕНИЕ №8
ОРИЕНТИРОВОЧНЫЕ ДАЛЬНОСТИ ОБНАРУЖЕНИЯ ПРЕДМЕТОВ И ВИДИМОСТЬ СИГНАЛОВ НА ВОДЕ (км) ПРИ ЯСНОЙ ПОГОДЕ
| Предметы, сигналы | Дальность обнаружения (видимость), км | |
| днем | ночью | |
| Человек в воде, в яркой одежде | 0,5 | 0,1 |
| Лодка с людьми | 2-4 | 0,2 |
| Огонь фонарика | - | 2-4 |
| Цветное пятно на воде | 0,2-0,5 | - |
| Сигнал руками | 0,9-1,0 | - |
| Сигнал флагами (предметами) | 0,8 | - |
| Проблесковый огонь | - | 12-15 |
| Сигнал дымом (дымовая шашка) | 6-8 | - |
| Спасательный плот | 2-4 | - |
| Огонь | - | до 1,5 |
408
ПРИЛОЖЕНИЕ № 9
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ПЕРСПЕКТИВНОЙ ВЕРТОЛЕТНОЙ СИСТЕМЫ ДРОБЛЕНИЯ ЛЬДА
Система предназначена для дробления ледяных полей и раз-рушения заторов льда. Устанавливается на вертолете МИ-8Т (МИ-8МТ) на внешней подвеске (4 контейнера по 16 кассет калибром 140 мм или 29 кассет калибром 180 мм, снаряжаемых модулями для взрывания льда). Вес ВВ в модулях соответствует 10... 20 кг.
Основные характеристики модулей
| Тип модуля | Назначение | Калибр, мм | Количество модулей в кассете, шт. | Высотв полета вертолета, м | Скорость полета вертолета, м | Шаг установки модулей | Диаметр полыньи от взрыва одного модуля, м |
| 1. Ударного действия | Дробление льда толщиной более 1 м Разрушение заторов | 140 180 | 29 16 | 300-400 | 30-40 | 5-8 м | до 8 м |
| 2. Фугасного действия с самоликвидатором | Дробление льда толщиной более 1 м Разрушение заторов | 140 180 | 29 16 | 30-50 | 30-40 | 5-8 м | до 8 м |
| 2. Ударного действия с самоликвидатором | Разрушение заторов с толщиной льда до 2-3 м | 180 | 16 | 300-400 | - | 5-8 м | - |
| 4. Кумулятивного действия | Разрушение заторов с толщиной льда более 2 м | 180 | 16 | 30-50 | 30-50 | 5-8 м | - |
409
При выстреливании всех модулей 1 и 2 типа в один ряд образуется полынья длиной 900 м, шириной 8 м, в два ряда - соответственно 500 м и 13 м.
Количество и порядок выстреливания модулей, а также шаг установки модулей выбирается борттехником вертолета с учетом ха-рактера ледяного поля (затора льда) и устанавливается на пульте управления. Выстреливание модулей производится пилотом вертолета при выходе на боевой курс. Скорость модуля в момент встречи со льдом - 30-60 м/с.
410
ПРИЛОЖЕНИЕ № 10
РАСЧЕТ ЗАРЯДА ВЗРЫВЧАТЫХ ВЕЩЕСТВ ДЛЯ ПОДРЫВА ЗАВАЛОВ А (ПОРОДЫ)
При угрозе или ликвидации наводнения, вызванного обвалом а (породы) в русло реки, для пропуска воды подрывом зарядов создаются пропускные канавы.
Расчет сосредоточенного заряда для образования воронки в породе осуществляется по формуле:
С = K∙m∙h3, где С - вес сосредоточенного заряда ВВ, кг;
К - удельный расход ВВ в зависимости от свойства подрываемого грунта (породы) и применяемого ВВ (берется по таблице 1);
m - коэффициент, зависящий от показателя действия взрыва (n) (берется по таблице 2);
h - линия наименьшего сопротивления, м.
Таблица 1
Приложения № 10
Значения удельного расхода ВВ (К) при нормальной мощности
| № п/п | Наменование ов, скальных пород, конструкций | Значеиия К (кг/м3) |
| 1 | Свеженасыланная земля | 0,37-0,47 |
| 2 | Растительный | 0,47-0,81 |
| 3 | Супесок | 0,8-1,10 |
| 4 | Суглинок | 0,97-1,19 |
| 5 | Песок плотный или влажный | 1,19-1,27 |
| 6 | Глина | 1,17-1,28 |
| 7 | Сыпучий песок | 1,51-1,69 |
| 8 | Крепкие глины | 1,28-1,50 |
| 9 | Песчаник на глинистом цементе | 1,28-1,64 |
| 10 | Крепкий песчаник и известняк | 1,36-2,0 |
| 11 | Гранит, гранодиорит | 1,78-2,28 |
| 12 | Кварцит | 1,78-2,0 |
| 13 | Базальт, андезит | 1,78-2,28 |
| 14 | Порфирит | 2,0-2,15 |
| 15 | Бетон строительный | 2,0-2,6 |
| 16 | Железобетон | 6,8 |
411
Примечание: Значение К увеличивается: для аммонитов в 1,2 раза, для аммиачной селитры и динамитов - в 1,8 раза

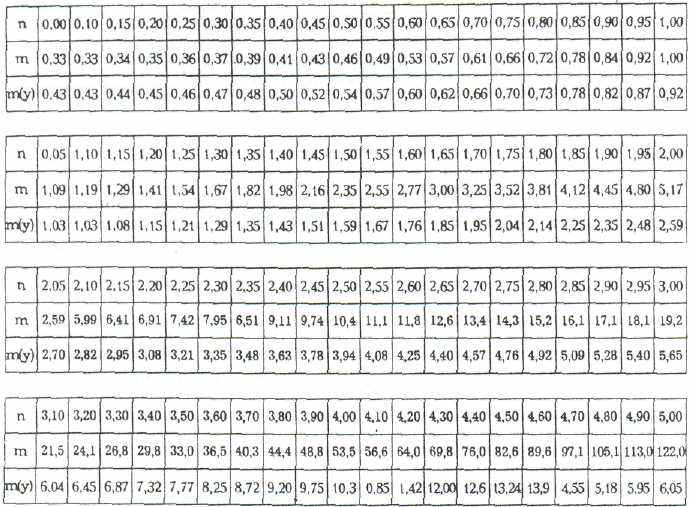

Таблица 2
Приложения № 10
Значения коэффициентов (m) для различных показателей действия взрыва (n)
Примечание: m - значения коэффициентов для сосредоточенных зарядов;
m(y) - значения коэффициентов для удлиненных зарядов.
При расчете зарядов показатель действия взрыва (n) принимать:
- для сосредоточенных зарядов n = 1,5-2,0 (наивыгоднейшее значение n = 2,0);
- для удлиненных зарядов n = 2,0-3,5 (наивыгоднейшее значение n = 2.7).
412
Расчет удлиненного заряда для образования перепускной канавы в завале (обвале) взрывным способом рассчитывается по формуле:
где Сy - полный вес удлиненного заряда, кг;
С - погонный вес (вес одного погонного метра заряда), кг,
lo - полная длина удлиненного заряда;
К - удельный расход ВВ (см. табл. 1);
my - коэффициент показателя действия взрыва (табл. 2);
h - линия наименьшего сопротивления, м.
Сосредоточенные заряды в ряду располагаются на нормальных расстояниях друг от друга (Аn):
где Аn - расстояние между зарядами;
h - линия наименьшего сопротивления, м;
n - показатель действия взрыва.
где R - радиус воронки, м;
h - линия наименьшего сопротивления, м.
Пример: Определить вес ВВ, количество зарядов, глубины их заложения и расстояния между ними для образования взрывным способом перепускной канавы для пропуска скопившейся воды через завал из плотной глины шириной 15 м (L).
Глубина канавы не менее 1,5 м.
Решение:
1) по таблице 1 находим К ≈ 1,40;
2) принимаем А = 0,55 (коэффициент свойства а, определяется по таблице 5);
3) определяем расчетную ширину рва для получения
413
заданной глубины Р = 1,5 м:
R = Р/А = 1,5/0,55 ≈ 2,7 м.
Ширина канавы В = 2R = 2,7 х 2 = 5,4 м.
4) принимая показатель действия взрыва n = 2, находим глубину заложения заряда:
h = R/n = 2,7/2 ≈ 1,35 м.
5) находим нормальное расстояние между сосредоточенными зарядами (см. табл. 3):
6) находим количество зарядов для проделывания канавы длиной 15 м:
7) Находим вес одного сосредоточенного заряда:
С = K∙m∙h3 = 1,40∙5,17∙h3 = 1,40∙5,17∙2,46 = 17,8 кг.
8) Находим общий расчет ВВ на 7 зарядов:
С = 17,8∙7 = 124,6 кг.
Нормальные расстояния между сосредоточенными зарядами, значения (Аn), показаны в таблице 3.
Таблица 3
Приложения № 10
Нормальные расстояния между сосредоточенными зарядами
| n* | An | n | An | n | An |
| 1,00 | | 1,75 | 1,41 | 2,50 | 1,90 |
| 1,25 | 1,12 | 2,00 | 1,56 | 2,75 | 2,07 |
| 1,50 | 1,27 | 2,25 | 1,74 | 3,00 | 2,24 |
* где n - показатель действия взрыва.
414
Таблица 4
Приложения № 10
Основные показатели расхода ВВ для отрывки перепускных канав взрывным способом
| Характер ов | Принятый показатель действия взрыва, n | Сосредоточенный заряд | Удлиненный заряд | ||||
| Линия наименьшего сопротивления, h | Вес одного заряда, кг | Расстояние между зарядами, м | Расход ВВ на 1 п. м. канавы, кг/м | Линия наименьшего сопротивления, h | Вес 1 п. м. заряда, Cy=кг/м | ||
| Супесок | 2 | 1,75 | 26,0 | 2,75 | 9,4 | 1,75 | 7,6 |
| Суглинок | 2 | 1,75 | 28,0 | 2,75 | 10,0 | 1,75 | 7,95 |
| Крепкая глина | 2 | 1,6 | 32,0 | 2,5 | 12,8 | 1,6 | 9,9 |
| Затвердевший лесс | 25 | 1,4 | 44,0 | 2,65 | 16,7 | 1,4 | 12,2 |
| Песчаник | 25 | 1,4 | 51,0 | 2,65 | 19,3 | 1,4 | 13,9 |
Таблица 5
Приложения № 10
Значения коэффициентов (А), учитывающих свойства
подрываемого а (породы)
| ы (породы) | Коэффициент А |
| Песок | 0,4 - 0,55 |
| Супесок, суглинок | 0,45 - 0,65 |
| Глина | 0,5 - 0,6 |
| Скальные породы, бетон | 0,6 - 0,7 |
При устройстве той же канавы удлиненным зарядом его полный вес при той же глубине заложения и n = 2,7 составит:
Сy = К ∙ my ∙ h2 = 1,4 ∙ 4,57 ∙ 1,82 = 11,6 кг,
С = Сy ∙ 15 = 6,6 ∙ 11,6 = 174 кг.
415
