В. И. Федянин Ю. Е. Проскурников
| Вид материала | Документы |
МЕТОДИКА РАСЧЕТА СИЛ И СРЕДСТВ ДЛЯ ВЫПОЛНЕНИЯ АВАРИЙНО-СПАСАТЕЛЬНЫХ И ДРУГИХ НЕОТЛОЖНЫХ РАБОТ ПРИ НАВОДНЕНИЯХ И КАТАСТРОФИЧЕСКИХ ЗАТОПЛЕНИЯХ
Расчет сил и средств для ведения разведки
1. Количество разведывательных дозоров N'рд, необходимых для разведки затопленных населенных пунктов городского типа, определяется по формуле:
где 8,4 - трудоемкость разведки 1 км2 затопленных населенных пунктов (чел.-ч/км2);
Sжз - площадь затопления городов (км2);
П - количество смен;
Т - планируемая продолжительность ведения разведки (ч);
Плс - количество личного состава в разведдозоре (чел.);
Кс - коэффициент времени суток (Кс на ночь равен 1,5);
Кп - коэффициент погодных условий (Кп при плохой погоде равен 1,25).
Количество разведывательных дозоров на плавсредствах (N'рд), необходимых для разведки сельских населенных пунктов, определяется из расчета один дозор на сельский населенный пункт.
2. Количество разведывательных дозоров (N'рд), необходимых для раведки зоны затопления (вне населенных пунктов) определяется по формуле:
386
где 0,28 - трудоемкость разведки 1 км затопления, чел.-ч/км;
Lзат – протяженность маршрута разведки, км.
3. Общее количество разведывательных дозоров на плавсредствах (Nрдп) определяется по формуле:
Nрдп= N'рд+ N''рд
4. Количество разведывательных самолетов (вертолетов), необходимых для ведения воздушной разведки, определяется по формуле
где 0,013 - количество часов на разведку 1 км2 зоны затопления, ч/км2;
Sзат - площадь зоны затопления, назначенная для разведки, км2;
Т - планируемая продолжительность ведения разведки, ч.
Расчет сил и средств, необходимых для выполнения
спасательных работ
5. Количество спасательных групп (Nсг) для выполнения спасательных работ в городах: i
Nсг = 0,0033 х Nгн,
где 0,0033 - количество спасательных групп на одного спасаемого в городе, ед/чел.;
Nгн - количество городского населения в зоне затопления, чел.
6. Количество младшего и среднего медицинского персонала, необходимого для оказания первой медицинской помощи пострадавшим, определяется из расчета 10 медиков на 300 человек, ожидаемых санитарных потерь.
Расчет сил и средств, необходимых для эвакуации населения из зоны затопления
387
7. Потребное количество плавсредств определяется по
формуле:
где КПС - количество плавсредств, необходимых для эвакуации населения;
Nзнiпс - численность населения, эвакуируемого i-ым плавсредством, чел.;
m - количество типов плавсредств, привлекаемых для проведения эвакуации населения;
Nвмiпс - вместимость i-ого вида плавсредств, чел.;
Riпс - продолжительность рейса i плавсредства, ч;
Т - планируемая продолжительность спасательных работ (эвакуации);
КТ - коэффициент использования плавсредств, 1=1,2;
КП и КС - указаны в п. 1.
Продолжительность рейса плавсредств Riпс определяется по формуле:
где LМЭ - протяженность маршрута эвакуации, м;
V - скорость движения плавсредства по воде, (м/мин);
VТ - скорость течения, м/с;
tВП - время на погрузку и выгрузку плавсредства, мин.
В среднем продолжительность рейса переправочно-десантных средств и паромов можно определять по таблице.
388
Таблица1
Приложения № 3
Средняя продолжительность рейса плавсредств в зависимости от протяженности маршрута и скорости течения
| Скорость течения, м/с | Продолжительность рейса (Rпс, мин) при протяженност маршрута эвакуации, м | ||||||
| 100 | 150 | 200 | 250 | 300 | 400 | 500 | |
| Переправочно-десантные средства ПТС, ПСМ-2П | |||||||
| до 0,5 | 7 | 7 | 8 | 9 | 10 | 11 | 12 |
| 0,5-1,0 | 7 | 8 | 9 | 10 | 12 | 13 | 15 |
| 1,0-1,5 | 8 | 3 | 10 | 11 | 13 | 14 | 16 |
| 1,5-2,0 | 8 | 10 | 11 | 13 | 15 | 18 | 20 |
| 2,0-2,5 | 9 | 12 | 14 | 16 | 18 | 22 | 26 |
| 2,5-3,0 | 11 | 14 | 17 | 20 | 22 | 28 | 34 |
| Паромы понтонного парка | |||||||
| до 0,5 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| 0,5-1,0 | 10 | 11 | 13 | 14 | 15 | 16 | 18 |
| 1,0-1,5 | 11 | 12 | 14 | 15 | 16 | 18 | 20 |
| 1,5-2,0 | 12 | 13 | 15 | 16 | 18 | 22 | 25 |
| 2,0-2,5 | 13 | 15 | 17 | 20 | 22 | 26 | 36 |
| 2,5-3,0 | 15 | 18 | 22 | 25 | 28 | 35 | 44 |
8. При расчете количества плавсредств, необходимых для эвакуации животных из зоны затопления принимать Nзжiпс / Nвмiпс – для данного вида животных.
При определении вместимости плавсредств (NВМ) исходить из 0,3 м2 на одного человека, 1,5 м2 - на единицу крупного рогатого скота, 0,3 м2 - для мелких животных.
9. Расчет потребного количества автомобильного транспорта для вывоза пострадавшего населения из угрожаемой зоны и пунктов высадки с плавсредств до района временного расселения:
389
где Nат - количество автотранспорта, необходимого для перевозки пострадавшего населения;
Nзнiат / Nвмiпс - количество населения, планируемого к
перевозке i-ым видом автотранспорта, чел.;
Nвмiат - вместимость i-того вида автотранспорта, чел.;
Riат - продолжительность рейса i-ого автотранспорта, ч;
Т - планируемая продолжительность эвакуации.
10. При отсутствии данных о численности городского населения, попавшего в зону затопления (Nзат), она определяется по прогнозу:
Nзат = Sжз х qг, чел.,
где Sжз - площадь затопления городской застройки, км2 - определяется по данным разведки;
qг - плотность населения в городской застройке, чел/км2, берется по статистическим данным.
Численность сельского населения, попавшего в зону затопления, определяется по статистическим данным о численности населения, проживающего в затопленных населенных пунктах.
11. Численность сельскохозяйственных животных, попавших в зону затопления, определяется по статистическим данным об их численности в затопленных населенных пунктах и фермах.
Расчет сил и средств, необходимых для выполнения других неотложных работ
12. Расчет потребности сил и средств, необходимых для оборудования причалов, пунктов посадки и высадки населения:
где Nиппр - количество инженерных подразделений, необходимых для оборудования причалов, пунктов посадки и высадки;
390
10 - трудоемкость оборудования одного причала, пункта посадки и высадки (при длине причала сходни 20 м);
Nзн - численность населения в зоне затопления, предусматриваемого к вывозу;
300 - численность населения на затопленной террито-
рии, на которую необходимо оборудовать один причал;
П - средняя численность личного состава привлекаемых инженерных подразделений, чел.;
Т - планируемая продолжительность работ, ч;
КС и КП - указаны в п. 1.
13. Расчет потребности сил и средств, необходимых для восстановления (строительства) защитных дамб, определяется по формуле:
где NИПдамб - количество инженерных подразделений, необходимых для восстановления (строительства) дамб;
2,5 - трудоемкость возведения одного погонного метра дамбы, чел.-ч;
Lдамб - протяженность восстанавливаемой (строящейся) дамбы, м.
14. Расчет сил и средств, необходимых для восстановления поврежденных дорог, прокладки колонных путей, определяется по формуле:
где NИПдор - количество дорожно-восстановительных подразделений;
300 - трудоемкость восстановления одного погонного километра поврежденной дороги (прокладки колонного пути), чел.час/км;
Lдор - протяженность поврежденных дорог, км;
391
Т - планируемое время на восстановление дорог, час;
П - средняя численность инженерно-дорожных подразделений, чел.
15. Расчет сил и средств, необходимых для восстановления поврежденных и разрушенных мостов:
где NИПмост - количество инженерных подразделений, необходимых для восстановления поврежденных мостов, ед.;
12 - трудоемкость восстановления одного погонного метра поврежденного моста, чел.-ч/м.;
Lмост - общая длина поврежденных мостов, предусматриваемых для восстановления, м;
Т - планируемое время выполнения работ, ч;
П - средняя численность личного состава выделяемых мостостроительных подразделений, чел.
392

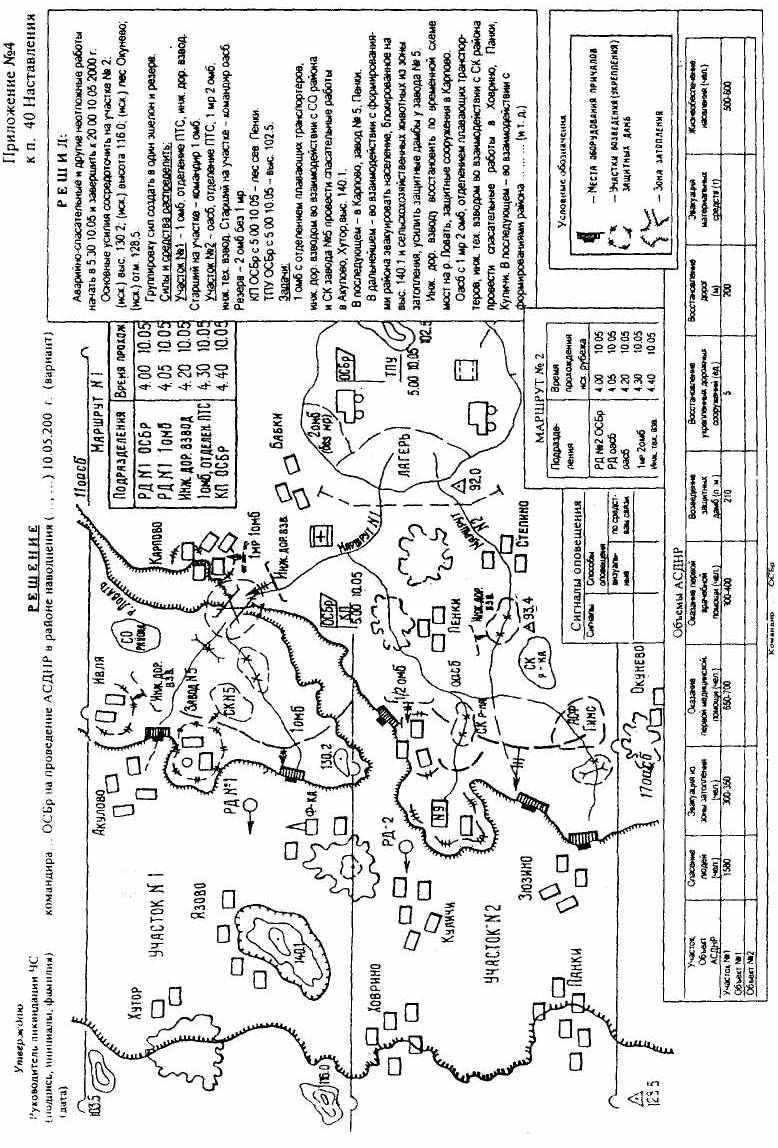

ПРИЛОЖЕНИЕ №5
НАВОДНЕНУЧАСТКЕ
(иск.) ИВЛЯ, выс. 103,5, (иск.), отм. 128,5(иск.)лессевОКУНЕВО, 10.05.2000 г. КП ОСБр лес сев. Пенк
Карта 1:50000, второе издание
(вариант)
393
393
ПРИЛОЖЕНИЕ № 5
ПЛАН
ДЕЙСТВИЙ____ОСБр ПРИ ВЕДЕНИИ АСДНР В РАЙОНЕ НАВОДНЕНИЯ НА УЧАСТКЕ
(иск.) ИВЛЯ, выс. 103,5, (иск.), отм. 128,5 (иск.) лес сев.-зап. ОКУНЕВО, 10.05.2000 г. КП ОСБр лес сев. Пенки
Карта 1:50000, второе издание
(вариант)
1. ВЫВОДЫ ИЗ ОЦЕНКИ ОБСТАНОВКИ:
Наводнение в долине р. Случ возникло в результате длительных ливневых дождей. По масштабам распространения классифицируется как высокое. Параметры потока воды на участке действий ОСБр: ширина зоны затопления 1000-1500 м, глубина потока у берегов 1,5-3 м, в русле р. Случ до 7 м, скорость потока 1,8-2,2 м/сек. Параметры продолжают медленно увеличиваться.
Наиболее сложная обстановка сложилась на участке Ховрино, Пенки, Зюзино, база № 9.
Всего в зоне затопления и в опасной зоне на участке действий ОСВр находится до 5000 чел. населения, в том числе в зоне затопления до 4000 чел.
В случае дальнейшего развития бедствия наиболее сложная обстановка возникнет в районе Карпово, завод № 5, Язово, база № 9.
Подразделения ОСБр к выполнению АСДНР готовы. Укомплектованность материально-техническими средствами 90 %.
Для выполнения задачи в сложившейся обстановке требуется усиление плавсредствами ____ ед., в том числе самоходными - ____ ед.
Ширина участка, назначенного для ведения АСДНР - до 12 км.
Погода - периодические ливневые дожди, температура воздуха днем 13-15°С, ночью 7-9°С.
Местность в районе действий равнинная, дорожная сеть
394
повреждена потоками воды, особенно на участках: мост на р. Ловать - завод № 5, Степино - база № 9, что затрудняет развертывание подразделений, проведение работ и эвакуационных мероприятий.
2. Цель действий: провести аварийно-спасательные и другие неотложные работы в зоне затопления с опасными параметрами поражающих факторов и в населенных пунктах, которым угрожает затопление.
Локализовать зону затопления, предотвратить угрозу затопления населенных пунктов и важных объектов экономики.
Оказать помощь органам исполнительной власти и местного самоуправления в организации и проведении мероприятий по защите и жизнеобеспечению пострадавшего населения, эвакуации из зоны затопления и угрожаемых участков сельскохозяйственных животных, культурных ценностей, защите запасов материально-технических средств, в восстановлении по временным схемам коммунально-энергетических сетей и дорожных сооружений.
3. Замысел действий:
Аварийно-спасательные и другие неотложные работы начать в 5.30 10.05.2000 г.
Основные усилия сосредоточить на участке № 2 - (иск.) вые. 130,2, (иск.) вые. 116,0, (иск.) отм. 128,5, (иск.) лес сев.-зап. Окунево.
Группировку сил и средств создать в один эшелон и резерв.
Силы и средства распределить:
Участок № 1 - Ивля. выс. 103,5. выс. 130,2. выс. 116,0: 1 омб, отделение ПТС, инженерно-дорожный взвод инженерно-технической роты.
Задача. Во взаимодействии со сводной командой района спасти население в районе Акулово, Хутор, вые. 140,1, фабрика. В последующем во взаимодействии с инженерно-
395
дорожным взводом выполнить работы по локализации затоп-
ления в районе Карпово, завод № 5, Пенки.
В дальнейшем во взаимодействии с формированиями района принять участие в эвакуации сельскохозяйственных животных и материальных ценностей.
Спасательные работы завершить к __________ .
Работы выполнять в одну смену.
Старший на участке - командир 1 омб.
Участок № 2 - вые. 130,2, (иск.) вые. 116,0, лес сев.-зап. Окунево, (иск) отм. 128,5: оасб, отделение ПТС, 1 мр 2 омб.
Задача. Во взаимодействии со сводной группой района спасти население в Ховрино, Панки, Куличи. В последующем во взаимодействии с формированиями базы № 9 выполнить работы по укреплению защитных сооружений базы № 9.
В дальнейшем во взаимодействии с формированиями района принять участие в эвакуации материальных ценностей и сельскохозяйственных животных.
Спасение населения завершить к ___________ .
Работы выполнять в одну смену.
Старший на участке - командир оасб.
Резерв: 2 омб без 1 мр, к 5.00 10.05 сосредоточиться южн. Бабки в готовности к действиям.
Аварийно-спасательные и другие неотложные работы выполнить во взаимодействии с формированиями района, завода № 5, базы №9 и фабрики.
Обеспечение действий подразделений необходимыми материально-техническими средствами осуществлять из запасов ОСБр.
КП ОСБр с 5.00 10.05 - лес сев. Пенки;
ТПУ ОСБр с 5.00 10.05 - вые. 102,5.
396
ПРИЛОЖЕНИЕ № 6
План
взаимодействия ________ ОСБр
при ведении аварийно-спасательных и других неотложных работ в районе наводнения
на участке (иск.) Ивля, вые. 103,5, (иск.) отм. 128,5, (иск.) лес сев. Окунево. 10.05.2000 г.
Карта 1:50000, второе издание
(вариант)
Цели взаимодействия:
Обеспечить согласованные действия подразделений бригады, а также взаимодействие с территориальными органами управления и формированиями района, завода № 5, базы № 9 и фабрики по спасению пострадавших на участке (иск.) Ивля, выс. 103,5, (иск.) отм. 128,5, (иск.) лес сев.-зап Окунево.
Создать условия для наиболее полного использования возможностей группировки сил при выполнении поставленных задач, особенно при спасении пострадавших из зоны затопления и локализации ЧС в районе Карпово, Ивля, завод № 5, база № 9.
Обеспечить выполнение аварийно-спасательных и других неотложных работ в оптимальные сроки.
Привлекаемые и взаимодействующие силы и средства:
подразделения ОСБр - согласно решению командира ОСБр;
территориальные органы управления и силы - оперативная группа комиссии по ЧС района, сводная команда и сводная группа, силы и средства органов охраны общественного порядка, гидрометеослужба района;
комиссии по ЧС и формирования завода № 5, базы № 9 и фабрики.
Аварийно-спасательные и другие неотложные работы
начать в 5.30 10.05.2000 г., завершить к 20.00 10.05.2000 г.
397
I. Порядок выдвижения подразделений 4.00-5.00 10.05.2000 г.
| Подразделения | Время прохождения исходного рубежа | Рубеж развертывания | Время готовности к АСДНР | Действия ОГ КЧС и формирований района |
| Порядок выдвижения подразделений | ||||
| Маршрут № 1 - вые. 102,5, Ивля | ||||
| РД № 1 ОСБр | 4.00 10.05 | Завод № 5 | 4.30 10.05 | ОГ КЧС района уточняет количество местных плавсредств, выделяемых для обеспечения действий подразделений бригады, места их нахождения, а также обстановку в зоне затопления и задачи спасательных формирований района |
| РД № 1 омб | 4.05 10.05 | Ивля | 4.30 10.05 | |
| Инж. дор. взвод | 4.20 10.05 | мост р. Ловать | 4.40 10.05 | |
| 1 омб, отделение ПТС | 4.30 10.05 | Ивля, (иск.) вые. 130,2 | 5.00 10.05 | |
| КП ОСБр | 4.40 10.05 | лес сев. Пенки | 5.00 10.05 | |
| Маршрут № 2 - вые. 102,5, база № 9 | ||||
| РД № 2 ОСБр | 4.00 10.05 | Хутор 1 км зап. Пенки | 4.30 10.05 | Формирование ГИБДД района обеспечивает беспрепятственное выдвижение подразделении и их развертывание для ведения работ, организует посты регулирования движения в пунктах… |
| РД оасб | 4.05 10.05 | база № 9 | 4.30 10.05 | |
| оасб | 4.20 10.05 | база № 9, Зюзино | 4.50 10.05 | |
| 1 мр 2 омб | 4.30 10.05 | хутор зап. Пенки | 5.00 10.05 | |
| Инж. тех. взвод | 4.40 10.05 | отм. 93,4 | 5.00 10.05 | |
| Резерв: 2 омб (без 1 мр) к 5.00 10.05 сосредотачивается в районе южн. Бабки. Тыл ОСБр к 5.00 сосредотачивается в районе Бабки, вые. 102,5, отм. 92,0 | ||||
398
