3.4. Общая схема программы
Программа, реализующая алгоритмы вычисления решения транспортной задачи, написана на языке C++ в полном соответствии со спецификацией стандарта MPI. Таким образом, она (программа) является платформенно-независимым приложением, и не должно возникнуть никаких проблем при запуске на каком-либо кластере (при условии, что для платформы существует компилятор языка C++).
Для написания исходных текстов программного комплекса была использована IDE (интегрированная среда разработки, integrated development environment, IDE) Microsoft Visual Studio 6.0.
Программа представляет собой проект, который включает в себя 3-x модуля:
- Модуль генерации начальных данных;
- Модуль, реализующий последовательную версию алгоритма решения транспортной задачи (метод минимального элемента, метод северо-западного угла, метод штрафов, метод потенциалов);
- Модуль, реализующий параллельную версию алгоритма решения транспортной задачи.

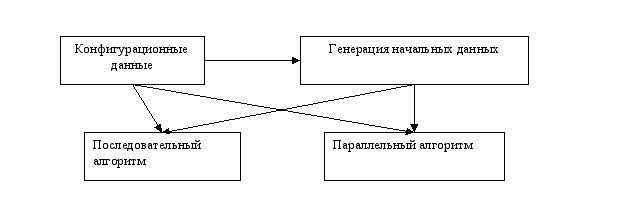

Логическая схема программы:
![](images/187553-nomer-me6e7dbc.gif)
рис. 11
Конфигурационные данные представляют собой текстовый файл. В нем можно определить значения некоторых переменных (минимальный или максимальный размер пакета, передаваемого от корневого процесса рабочему за один раз; имена файлов). Они (конфигурационные данные) являются глобальными и влияют на работу всех модулей.
Для наглядности приведем блок-схемы модулей и поясним суть связей, возникающих между ключевыми функциональными элементами. Под ключевыми функциональными элементами подразумеваются классы, которые подключаются в ходе выполнения программы.
3.5. Генерирование исходных данных

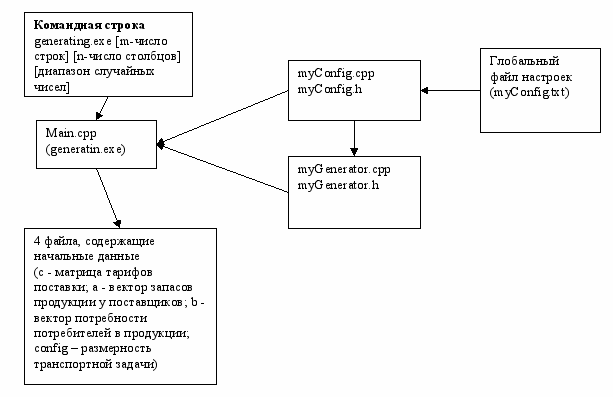

![](images/187553-nomer-7bdd12c6.gif)
рис. 12
Этот модуль предназначен для создания исходных данных. В контексте транспортной задачи таковыми являются:
- Матрица тарифов поставок;
- Вектор запасов продукции у поставщиков;
- Вектор потребностей продукции у поставщиков;
- Размерность задачи
Нужно отметить, что генерируются псевдослучайные числа, так как генератор случайных чисел компьютера работает относительно системного времени операционной системы.
При запуске exe-файла модуля (generating.exe) генерирования из командной строки необходимо задавать следующие параметры:
- Размерность задачи (число строк и столбцов);
- Диапазон псевдослучайных чисел;
В результате получаем: матрицу тарифов поставок (размерность – m*n), вектор запасов продукции у поставщиков (размерность – m*1), вектор потребностей продукции у поставщиков (размерность – 1*n) и файл содержащий значения m и n.
3.6. Последовательный алгоритм

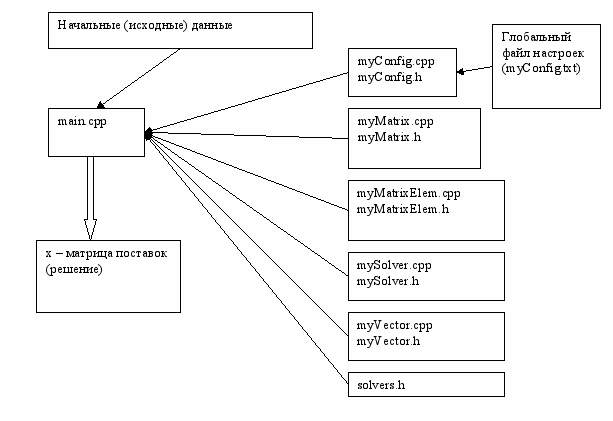

![](images/187553-nomer-37595895.gif)
рис. 13
Данный модуль, реализует последовательную версию алгоритма решения транспортной задачи.
В состав модуля входит 5 классов:
- myConfig (осуществляет чтение конфигурационных данных)
- myMatrix (класс матрица)
- myMatrixElem (класс элемент матрицы)
- mySolver (решатель)
- myVector (класс вектор)
При отладке промежуточные результаты выводились не только на экран. Они также могут сохраняться в файл. Например, класс матрица имеет метод myMatrix::writeMatrix();

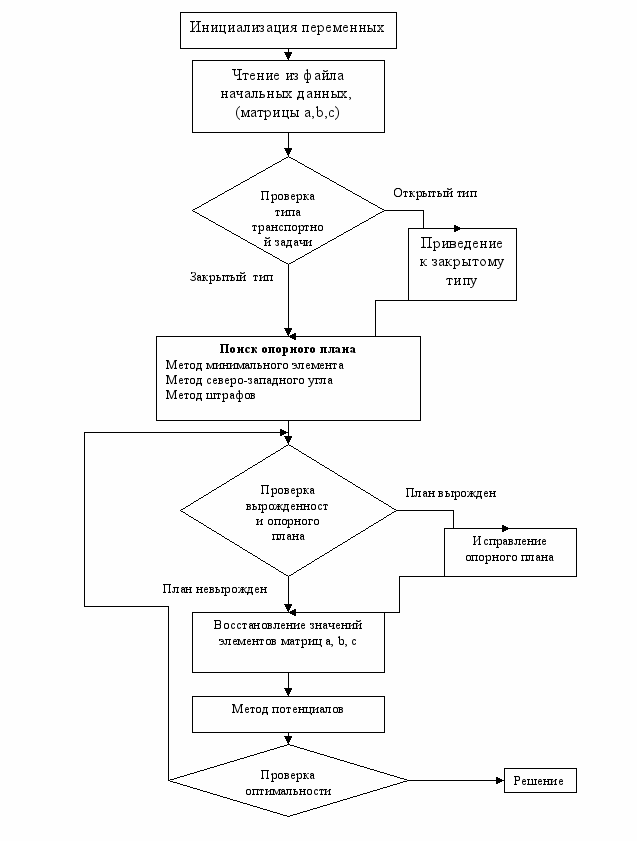

Приведем блок-схему последовательного алгоритма решения транспортной задачи методом потенциалов.
![](images/187553-nomer-m4f299c0e.gif)
рис. 14
Рассмотрим подробнее методы нахождения опорного плана:
Метод северо-западного угла:
- Строится нулевая матрица размером n*m.
- Начиная с северо-западного угла в естественном порядке осуществляется заполнение матрицы.
- Заполнение осуществляется по следующему правилу:
Для каждого элемента выбирается минимальное число из соответствующих ему значений вектора производства и потребления.
- Это минимальное число вычитается из соответствующих данному элементу значений векторов производства и потребления.
Так как при корректировке один из элементов, либо а, либо b, становится равным нулю, то соответствующая строка или столбец исключаются в дальнейшем из рассмотрения.
- Процесс заполнения продолжается до тех пор, пока все элементы векторов производства и потребления не станут равными нулю.
- Проверяется вырожденность полученного плана.
Метод минимальной стоимости:
- Строится нулевая матрица размером n*m.
- Производится индексирование матрицы стоимости в порядке возрастания.
- Согласно индексам, полученным на предыдущем этапе производится заполнение элементов опорного плана. При этом элементы и правила коррекций вычисляются также как и метод северо-западного угла.
- Процесс заполнения продолжается до тех пор, пока все элементы векторов производства и потребления не станут равными нулю.
- Проверяется вырожденность полученного плана.
В ходе тестирования алгоритма было отмечено, что при индексации отсутствует правило в присвоении индекса к матрице стоимости.
К положительным моментам данного метода можно отнести то, что он дает лучший опорный план нежели метод северо-западного угла.
Метод штрафов:
- Штрафы для строки или столбца представляют положительную разницу между минимальным элементом строки (столбца) и следующим за ним по величине минимальным элементом строки или столбца.
- Рассчитываются штрафы для всех строк и столбцов матрицы.
- Заполнение опорного плана начинается с минимального элемента строки или столбца с максимальным штрафом.
- Выбор элементов плана Х и коррекция векторов потребления и постановок осуществляется, как рассмотрено выше (1-ый и 2-ой метод)
- Строка или столбец матрицы С, которым соответствует нулевое значение потребности или поставки при дальнейшем вычислении не участвуют в формировании штрафов. Процесс продолжается до тех пор, пока не обнулятся все вектора.
В ходе тестирования было замечено, что в данном методе отсутствует правило выбора альтернативы при равенстве штрафов.
Рассмотрим подробнее построение оптимального плана транспортной задачи с помощью метода потенциалов.
Опорный план невырожден, если количество ненулевых Хij равно (m + n – 1).
Затем для Хij > 0 составляется система уравнений:
![](images/187553-nomer-6d956266.gif)
рис. 15
Неизвестные ui, vj называются индексами (потенциалами).
Поскольку в системе (рис. 15) количество уравнений на единицу больше числа неизвестных, то одному неизвестному надо присвоить произвольное значение (обычно 0). Система (рис. 15) решается последовательной подстановкой полученных значений в следующие уравнения.
После решения системы (рис. 15) для свободных клеток таблицы определяют потенциалы:
![](images/187553-nomer-2ab419aa.gif)
рис. 16
Если все Sij > 0, то полученный план является оптимальным.
Иначе выбирают клетку с минимальным Sij < 0.
Hачиная с выбранной клетки матрицы перевозок, стоится замкнутый прямоугольный цикл (цепочка, коммуникация) с вершинами в заполненных клетках (в том числе символом
Выбранной клетке присваивается знак «+», следующей вершине цикла по (или против) часовой стрелке – знак «–», далее «+»,«–», и т.д. по циклу. Данная цепочка знаков обязательно заканчивается знаком «–». Цепочка называется вырожденной, если она состоит из одного элемента.
Среди клеток цикла, отмеченных знаком «–», выбирается клетка с наименьшим значением переменной Хij, затем из нагрузки клеток, отмеченных знаком «–», вычитают это значение, а клетки, отмеченных знаком «+», прибавляют это значение. Получают новый опорный план, который проверяют на невырожденность и в случае необходимости выполняют переход к невырожденному.
После этого заново строится система уравнений (рис. 15).
При реализации алгоритма построения замкнутой цепочки в способ описанном ранее чувствуется громоздкость. Поэтому было принято решение использовать более подходящий аналог:
Цепочка строится следующим образом. Начиная со строк матрицы Х вычеркиваются те из них, в которых один не нулевой элемент. Подобную операцию повторяют затем по столбцам, следом по строкам и т.д.
В результате проведенной процедуры не вычеркнутыми оказываются элементы, которые составляют цепочку. Цепочка замкнута, содержит четное число элементов и строится, начиная от базового элемента, безразлично в каком направлении, по ходу ладьи в шахматах. При этом элементы, стоящие на нечетных местах помечаются минусом, а на четных - плюсом.
