Лекция № 14
Циклы поршневых двигателей внутреннего сгорания
Тепловые двигатели работа которых осуществляется за счет энергии топлива, сжигаемого в цилиндре самого двигателя, называется поршневыми двигателями внутреннего сгорания (ДВС)
ДВС подразделяются на:
-двигатели с принудительным воспламенением горючей смеси, работающие с подводом теплоты при постоянном объеме (цикл Отто) для бензиновых, карбюраторных ДВС
-двигатели с самовоспламенением работающие с подводом теплоты при постоянном давлении (цикл Дизеля)
-со смешанным подводом теплоты в начале при постоянном объеме, а затем при постоянном давлении (цикл Тринклера).
Рабочие процессы реального двигателя нельзя исследовать термодинамическим методом. Его исследуют в основном экспериментально специальными методами, но метод термодинамики используют для анализа циклов тепловых двигателей. Их результаты используют при конструировании ДВС и для исследования работы тепловых двигателей. Для этого вводится понятие идеального теплового двигателя и представляет его рабочий процесс в форме индикаторной диаграммы.
В идеальном двигателе рабочим телом является идеальный газ, потери протекают без потерь.
Индикаторная диаграмма- это линия изменения давления внутри цилиндра при перемещении поршня. Такие диаграммы у реальных двигателей снимаются специальными приборами, которые называются индикаторами.
Рабочий процесс идеального двигателя (индикаторная диаграмма) также как и реального принципиально отличается от цикла и его сводят к циклу используя следующие допущения:
- процесс выпуска заменяется процессом отвода теплоты по изохоре, например через стенки цилиндра. Рабочее тело реального двигателя через клапан выталкивается в атмосферу.
- процессы расширения и сжатия принимаются адиабатными.

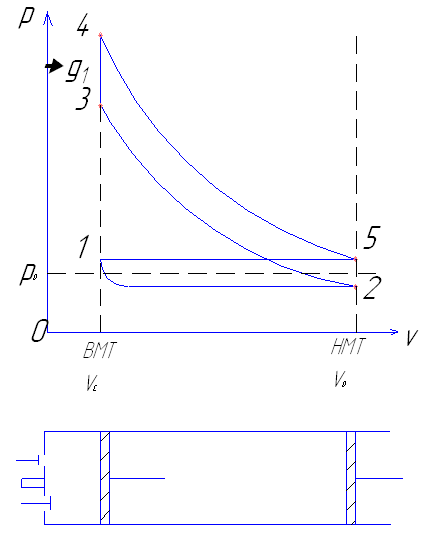

Индикаторная диаграмма идеального двигателя
1-2 процесс впуска
2-3 адиабатное сжатие
3-4 подвод теплоты
4-5 адиабатное расширение (рабочий ход поршня ДВС)
5-1 выпуск
Va -полный объем цилиндра
Vc -объем камеры сжатия

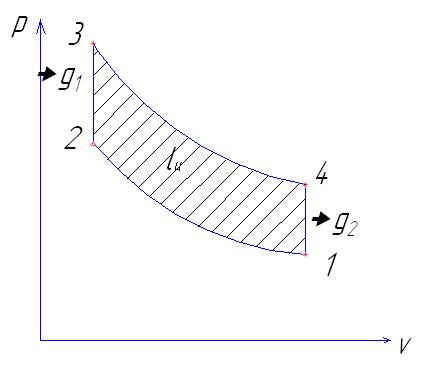

Идеальный цикл двигателя

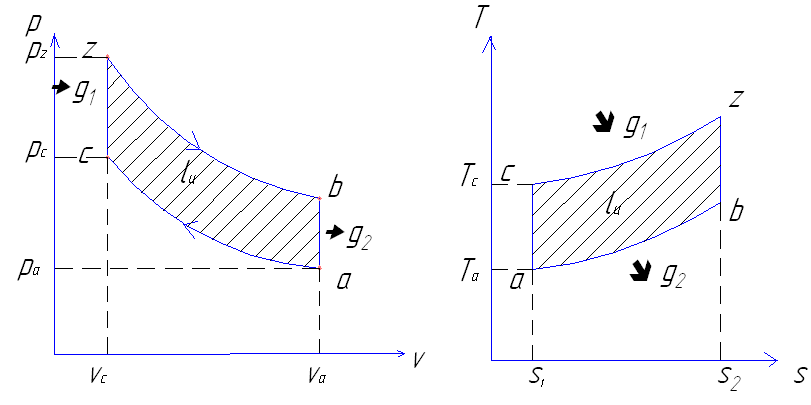

Цикл ДВС с изохорным подводом теплоты (цикл быстрого сгорания, цикл Отто)
Этот цикл состоит из следующих процессов
z-b адиабатное расширение
b-a изохорный отвод
с-z изохорный подвод теплоты g1 к рабочему телу
Цикл с изохорным подводом теплоты определяется заданием начальных параметров в точке а , это Pa и Ta, а также параметров цикла Va,Vc.
ε= Va /Vc
Степень сжатия λ=Pz/Pc
Найдем термический КПД цикла
ŋt= g1-g2/ g1 = ℓц/ g1
g1=Сv(Tz-Tc)
Количество теплоты g1 подведено к рабочему телу в изохорном процессе Сv=const, g1=SS1CZS2
g2=Сv(Tb-Ta)
ŋt=1-g2/g1=1- Сv(Tb-Ta)/ Сv(Tz-Tc)=1-1/ εk-1
Tc/Ta=(Va/Vc)k-1= εk-1
ŋt=1-1/ εk-1
Отсюда следует, что термический КПД цикла тем больше, чем больше степень сжатия. Однако в ДВС с подводом теплоты по изохоре имеется предел роста степени сжатия. Дело в том, что в этих двигателях снижается смесь воздуха и бензина в процессе сжатия температура возрастает. При больших степенях сжатия температура смеси может стать равной температуре воспламенения топлива, еще до прихода в ВМТ, т.е. начинается преждевременное сгорание топлива в процессе сжатия горючей смеси. В этих случаях уменьшается полезная работа и в конечном итоге двигатель выходит из строя в связи с поломкой КШМ. Поэтому имеется ограничения по степени сжатия
ε=6-10

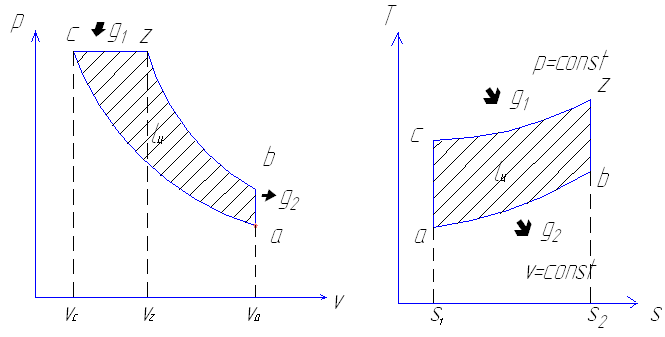

Цикл с подводом теплоты по изобаре
В ДВС с изобарным подводом теплоты термический КПД выше чем в ДВС с изохорным подводом теплоты за счет увеличения степени сжатия (ε=14-20),т.к. в них производится сжатие воздуха без топлива
g1=Сp(Tz-Tc)
g2=Сv(Tb-Ta)
ŋt=1-1/ εk-1·ρk-1/k(ρ-1)

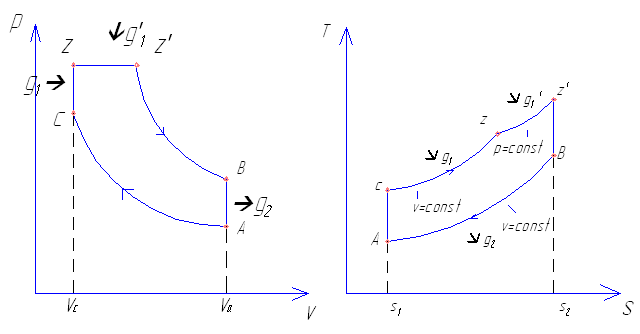

Цикл ДВС со смешанным подводом теплоты
При высоких степенях сжатия выгода от термического КПД (ŋt) может поглотиться возрастающим расходом работы на преодоление трения (падает механический КПД ŋм), оптимальным является степень сжатия при которой ŋt· ŋм=max.
Стремление упростить и улучшить работу двигателя привело к созданию двигателей со смешанным подводом теплоты. Данный цикл был предложен и осуществлен русским ученым Г.В. Тринклером.
Топливо распыляется в камеру сгорания цилиндра двигателя под давлением 300-400 бар. Процесс горения топлива организуется таким образом, что при его протекании горение совершается сначала при V=const и затем P=const, такие циклы называются смешанные. Все современные двигатели с воспламенением от сжатия работают по такому циклу. Хотя на практике подобные двигатели называют двигателями Дизеля, правильно было бы их называть двигателями Тринклера.
-Степень предварительного расширения
- степень последовательного расширения
δ, ε, ρ связаны соотношением
ŋt=1- g2/g1
Термический КПД данного цикла возрастает с увеличением степени сжатия и степени повышения давления и уменьшается с увеличением степени предварительного расширения.

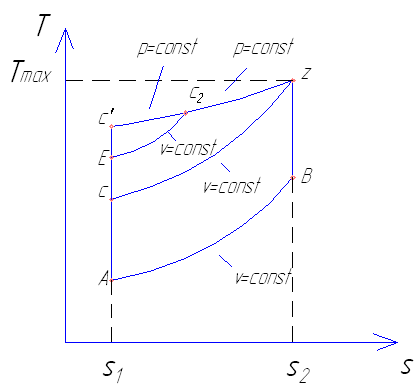

Сравнение термических КПД циклов с различным подводом теплоты.
Примем для всех трех циклов одинаковое максимальное давление Pmax и максимальную температуру Tmax.
- ACZB-цикл с изохорным подводом теплоты
- AC'ZB- цикл с изобарным подводом теплоты
- AEC2ZB- цикл со смешанным подводом теплоты
Для всех трех циклов одинаков отвод количества теплоты g2 и равно площади под линией процесса.
g2=SS1ABS2
Работа циклов
ℓЦV=SACZB
ℓЦP=SAC'ZB
ℓЦPV=SACC2ZB
ℓP> ℓPV> ℓV
ŋP> ŋPV > ŋV
Самый высокий термический КПД ŋP при изобарном подводом теплоты.

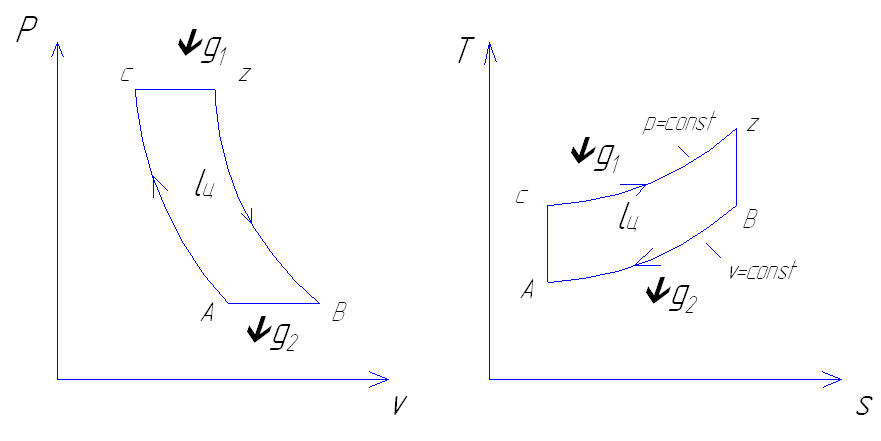

Цикл газотурбинных установок (ГТУ)
ГТУ является одним из видов теплового двигателя.
ГТУ имеет следующие преимущества перед ДВС: при прочих равных условиях затраты мет. на единицу мощности в ГТУ меньше чем ДВС, а КПД цикла для ГТУ может быть выше, чем для ДВС.
ГТУ широко используется:
- в качестве приводов центробежных компрессоров, для перекачивания природного газа от мест добычи к потребителю.
- двигатели на судах, локомотивах
- широко распространены в авиации.

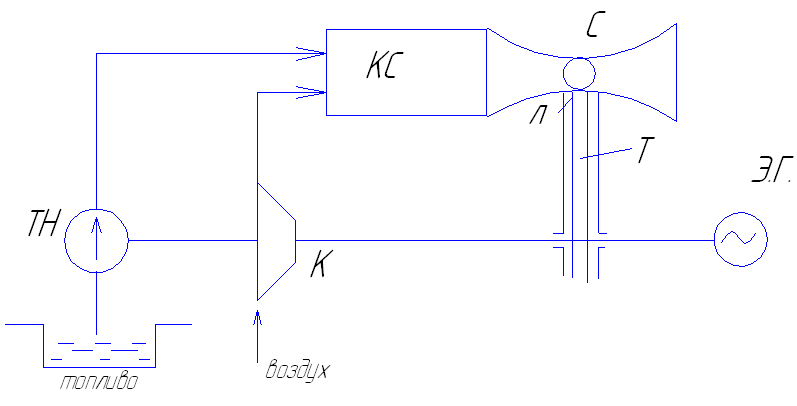

Статным компрессором К воздух поступает в камеру сгорания КС, туда же поступает топливо подаваемое топливным насосом ТН. Сгорание происходит при постоянном давлении. Из камеры сгорания газы поступают в сопло С, где скорость потока газа возрастает и осуществляется перевод теплоты в кинетическую энергию потока, далее поток газа попадает на лопатки ротора турбины Л ротор начинает вращаться и происходит превращение кинетической энергии потока газа в механическую работу (вращение турбины Т, которую можно перевести в другие виды энергии: в электрическую с помощью электрогенератора).
При одинаковых степенях сжатия КПД ГТУ равен КПД ДВС, но при существенно меньшем давлении цикла.
КПД цикла ГТУ больше КПД ДВС с подводом теплоты при p=const. Но слишком высока частота вращения.
Цикл реактивного двигателя.
Сгорание топлива
Сгорание топлива - это быстрая реакция окисления углеводородов кислородом
При этом молекулярные связи разрываются, накопившееся энергия выделяется в виде теплоты.
При сгорании 1кг выделяется следующее количество теплоты:
1 кг бензина=44·106 Дж=44 МДж/кг
1 кг ДТ=42·106 Дж=42 МДж/кг
1 кг метана=34·106 Дж=34 МДж/кг
Конечная реакция сгорания водорода и углерода в результате окисления кислородом
2H2+O2=2H2O
C+O2= CO2
Теоретическое количество воздуха необходимого для сгорания 1кг бензина=15кг
Коэффициент избытка воздуха α- это отношение действительного количества воздуха поступившего в цилиндр (LД), к теоретически необходимому (LН)
α=1 в идеале
α>1 бедная смесь
α<1 богатая смесь
Виды переноса теплоты
-теплопроводность
-конвекция
-излучение
Существует 3 основных способа распространения тепла:
-теплопроводность
-конвекция
-излучение
Теплопроводность- это процесс передачи теплоты по средствам межмолекулярных столкновений.
Наиболее распространен в твердых телах, не значительно присутствует в жидкостях и газах. Полностью отсутствует в вакууме, по причине отсутствия молекул. Молекулы, атомы и электроны вещества движутся со скоростями пропорционально температуре. За счет взаимодействия друг с другом, быстродвижущиеся частицы отдают часть своей энергии медленным частицам, таким образом теплота переносится из зоны с высокой в зону с более низкой температурой.
Конвекция-это процесс передачи теплоты связанный с перемещением в пространстве макротел (масс вещества).
Наиболее распространен в жидкостях и газах. При этом уже не отдельные молекулы, а большие макроскопические объемы горячей жидкости или газа перемещаются в зоны с более низкой температурой (за счет действия сил Архимеда тела имеющие меньшую плотность (большую температуру) поднимаются вверх). Холодная жидкость или газ попадают в зоны более высоких температур в результате перемешивания при конвективном теплообмене.
Излучение-процесс передачи теплоты в пространстве через лучепрозрачные среды в том числе через вакуум по средствам электромагнитного или радиационного теплообмена. Связан с распространением электромагнитных волн.
Носителем энергии при тепловом излучении являются фотоны излучаемые или поглощаемые телами, или электромагнитные излучения. Данные способы передачи теплоты в природе встречаются крайне редко, как правило происходят сложные виды теплообмена, когда одновременно происходит несколько способов передачи теплоты. Наиболее часто встречается конвективный и радиационный теплообмен.
Конвективный - сложный теплообмен при котором одновременно присутствует теплопроводность и конвекция. Распространен в жидкостях и газах.
Радиационный – это теплообмен в результате комбинации конвекции и излучения. Наиболее распространен в разряженных газах.
В технике часто рассматривается передача теплоты: теплоотдача и теплопередача.

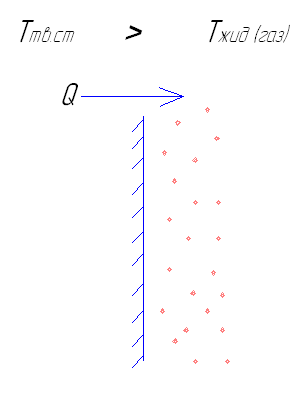

Теплоотдача- это передача теплоты от твердой стенки к омывающей её жидкости или газа
Q-тепловой поток
Тепловой поток – это количество теплоты, которая передается через рассматриваемую поверхность за единицу времени.

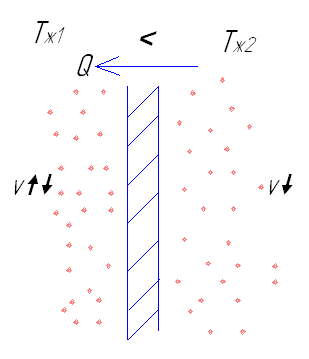

Теплопередача – это передача теплоты от одной жидкости другой через твердую стенку. Имеет место в теплообменных аппаратах.
