2. Характеристики компрессора (V=0.191 м3/с, Рн=8425000.0 Па, Tn=318.0 K)


pк∙10,МПа; Тк,0С; Nк/10,кВт; КПДк,%




V, нм3/мин

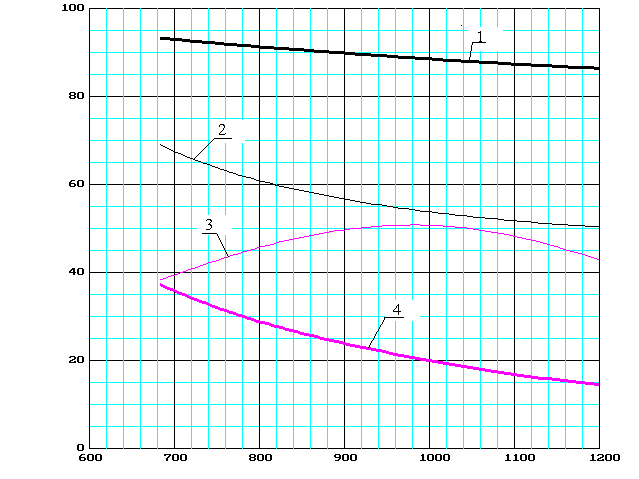

Рисунок 2.7 – Характеристики вихревого компрессора для синтез-газа

1- pк∙10,МПа; 2 - Тк,0С; 3 – КПДк,%; 4 - Nк/10,кВт


Анализ характеристик показывает, что при конечном давлении 9,1 МПа производительность компрессора будет равна 820 нм3/мин, потребляемая мощность – 277 кВт., КПД компрессора – 46,7 %.


ВЫВОДЫ


1. Уточнена и расширена методика предварительного расчета, вихревых компрессоров.

2. Разработаны методика расчета геометрических и режимных параметров многоступенчатых вихревых компрессоров.

3. Разработана методика расчета характеристик одноступенчатых и многоступенчатых вихревых компрессорных машин.

4. На алгоритмическом языке "Паскаль" в системе "Турбопаскаль" разработан пакет прикладных программ, основными составными частями которого являются:

- предварительный расчет (позволяет определить рациональную схему машины: выбрать число ступеней, оценить наружные диаметры рабочих колес и потребляемую мощность;

- расчет геометрических и газодинамических параметров проточной части (для оптимального режима работы и для режимов, отличных от оптимального, но лучших по массогабаритным показателям);

- расчет различных характеристик машины как для проектируемого варианта, так и по заданной геометрии проточной части при изменении условий эксплуатации или для других исходных данных.

5. Разработано поле характеристик для вихревых воздушных компрессоров и вакуум-насосов.

6. Разработана методика проектирования системы наддува торцовых газодинамических уплотнений и продувки магнитных подшипников центробежных компрессоров ГПА, позволяющая решать два типа задач:

- расчет потерь энергии в предварительно спроектированной системе наддува, включая ТГДУ, с целью определения исходных данных на проектирование вихревого компрессора;

- проектирование системы наддува с применением существующих вихревых компрессоров (в этом случае регулирующим звеном является лабиринтное уплотнение и/или обвязка системы наддува).

7. Исследованы регулировочные характеристики компрессора системы наддува торцовых газодинамических уплотнений и продувки магнитных подшипников центробежных компрессоров ГПА ВХ2-2,5/1,15.

8. Результаты исследований использованы при проектировании и создания ряда вихревых компрессорных машин.


ПЕРЕЧЕНЬ ССЫЛОК


1. Бондаренко Ю.А. Исследование вихревых компрессорных машин с периферийно-боковым каналом: Дис. канд. техн. наук: 05.04.03. - Л., 1969.

2. Осепьян Л.С. Исследование влияния геометрии меридионального сечения проточной части и входного угла лопаток рабочего колеса на эффективность ступени вихревого компрессора: Дис. канд. техн. наук: 05.04.03. - Л., 1977.

3. Парафейник В.П., Рекстин Ф.С., Бондаренко Ю.А. Исследование влияния торцевых зазоров в ступени вихревого компрессора на эффективность его работы //Химическое и нефтяное машиностроение. 1979. № 8. С.7-8.

4. Парафейник В.П., Соколов С.Г., Бондаренко Ю.А., Рекстин Ф.С. Исследование влияния геометрии некоторых элементов проточной части на эффективность вихревого компрессора. Конструирование, технология и эксплуатация компрессорных машин различного назначения: Тр. 4-й Всесоюз. науч.-техн. конф. - Сумы, 1976. С.127-130.

5. Виршубский И.М. Исследование вихревых нагнетателей судовых систем с целью оптимизации основных геометрических параметров проточной части: Дис. канд. техн. наук: 05.08.05. - Николаев. 1979.

6. Хмара В.Н. Вихревые вакуум-компрессоры: Учебное пособие. - М.: Изд. МВТУ им Н.Э. Баумана, 1979.

7. Анохин В.Д. Исследование вихревого вакуум-компрессора: Дис. канд. техн. наук: 05.04.06. - Л., 1975.

8. Бурлай В.В. Исследование влияния охлаждения на эффективность вихревого вакуум-компрессора: Дис. канд. техн. наук: 05.04.06. - Л., 1980.

9. Хмара В.Н., Радугин М.А. Исследование рабочих колес вихревых нагнетателей с периферийным каналом //Химическое и нефтяное машиностроение. 1980. № 9. С.20-21.

10. Виршубский И.М., Рекстин Ф.С., Шквар А.Я. Вихревые компрессоры.-.Л.: Машиностроение. Ленингр. отд-ние, 1988.

11. Пат. 816 Украина, МПК7 F04D17/06, F04D29/28, F04D5/00. Проточна частина багатоступеневого компресора / В.С. Марцинковский, В.Г. Гриценко, С.М. Ванеев; Заявлено 07.02.2000; Опубл. 15.05.2001.

12. Ванеев С.М., Гриценко В.Г. Создание вихревых компрессорных машин //Химическое и нефтегазовое машиностроение. 1988. № 11.

13. Ванеев С.М., Марцинковский В.С., Гриценко В.Г. Вихревые турбомашины для сжимаемых сред //Компрессорная техника и пневматика. 2002. № 3. С. 2-7.

14. Ванеев С.М., Марцинковский В.С., Парафейник В.П., Сергеев В.Н. Состояние развития и области применения вихревых компрессоров //Компрессорная техника и пневматика в XXI веке: XIII МНТК по компрессоростроению. – Сумы: изд-во СумГУ, 2004. Т. 1. С. 241-253.

15. Ванеев С.М., Паненко В.Г., Данилейко В.И., Данилейко А.В., Безпалько В.П., Шкурко А.И. Проектирование системы наддува торцовых газодинамических уплотнений центробежных компрессоров //Труды XIV МНТК по компрессорной технике. - Казань: изд-во «Слово», 2007. С. 286-294.

16. Ванеев С.М., Паненко В.Г., Данилейко В.И. Вихревые компрессоры систем наддува торцовых газодинамических уплотнений компрессоров ГПА //Промислова гідравліка і пневматика. 2007. № 3. С. 52-56.
