6. Управляемые реактивные снаряды класса «земля — воздух»

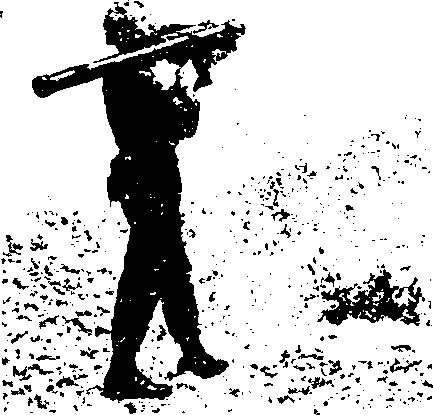

С и с т е м a ЗУРО «Р е д - A й» (США и д р y г и е армии НАТО) (рис. 106)
Рис. 106. Система ЗУРО «Ред-Аіі»
Снстема предназначена для борьбы с низко летящими самоле-тами, имеющими дозвуковую скорость. Система включает управ-ляемый реактнвный снаряд и пусковое ружье одноразового дейст-вия, которое является одновременно и контейнером для переносии и хранення снаряда. Запуск снаряда пронзводится одним челове-ком с плеча. Прицел оптнческин. Снаряд состоит из осколочно-фу-гаснон боевой части, твердотопливного двигателя, пыеющего стар-товый и маршевый заряды, и раскрывающегося в полете хвосто-вого оперения. Стартовын заряд топлнва сгорает в ружье, марше-вый заряд воспламеняется на удалении, безопасном для стреляю-щего. Наводка снаряда в цель производнтся инфракрасной го-ловкой самонаведения.
240

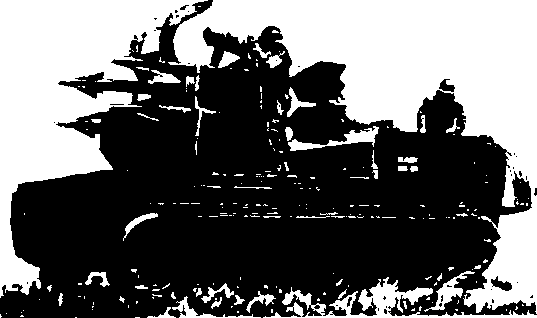

С и c т e м a ЗУPO «4 a ii a p э л» (США) (pue. 107)
[
Рис. 107. Снстема ЗУРО «Чапарэл»
Предназначена для борьбы с низко летяіцнми самолетами и вер-толетами. В систему входят реактивные сиаряды, пусковая усга-новка, приборы управления пуском п оптнческое устроиство сопро-вождення целн. Все элеменгы системы смонгнрованы на гусенич-ном шасси, обеспечивающем скорость передвижения до 65 км/ч.
Твердотопливный одностуиенчатый реактивный снаряд «Чапа-рэл» осиащен иифракрасноіі головкой самонаведения. Боевая часть снаряжена обычным ВВ; подрыв боевой части y цели осуществля-ется ннфракрасным взрывателем. Пусковая установка представ-ляет собой вращающуюся башню с прозрачным колпаком и че-тырьмя направляющими, имеющими привод вертикального наведе-ния. Команды наведения пусковой установки на цель поступают ог оптического устройства сопровождения цели. Готовые к пуску сна-ряды транспортируются на пусковой установке.
Тактико-технические данные ЗУРО
| ЗУРО | Стартовый вес, кг | Вес боевой части, кг | a * - *: S uo £ o -o C = ч S л w "«H ?4ь | Максішальная досягаемость no высоте, KM | Максималыіая скорость, м/с | Тип системы управлення |
| „Ред-Ай- | 8.2 | 0.5 | 3.5 | I | G00 | Пассивная ин фракрасная си стема |
| „Чапарэл" | 80 | 13 | 9 | 1.5 | 1000 | Самонаведения |
| „Роланд" 2 | 63 | • | 0.5—6 | От 30 m до 3 km | Чпсло M = 1.7 (цели) | Управление пс радиокомандам |
9—329дсп 241

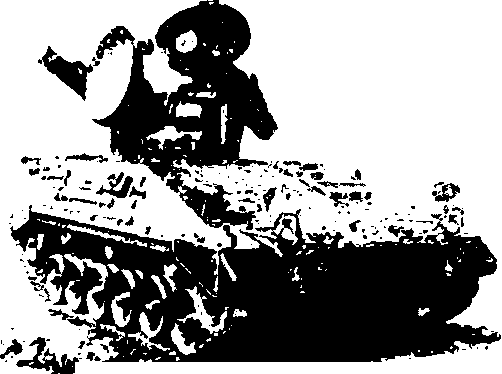

ЗРК блнжнего действия «Роланд>2 (ФРГ)
(рис. 108)
ЗРК «Роланд» 2 смонтпрован на базе боевой машины цехоты «Мардер».
Твердотопливная ЗУР весом 63 кг, длиной 2,4 м, днаметром 0,16 м обесиечпвает поражение целей, летящнх со сверхзвуковоіі скоростыо (число М=1,7) па высоте от 30 ы до 3 км. Далыюсть стрельбы — 0,5—6 км. Для обнаруження целей нспольз} ются ви-зуальная н раднолокационная системы. Ракета наводится иа цель по раднокоыандам. ЗРК «Ролаид» 2 приняг на воор>жение сухо-путиых вонск ФРГ и Францііи.
7. Реактивные снаряды класса «земля — земля»

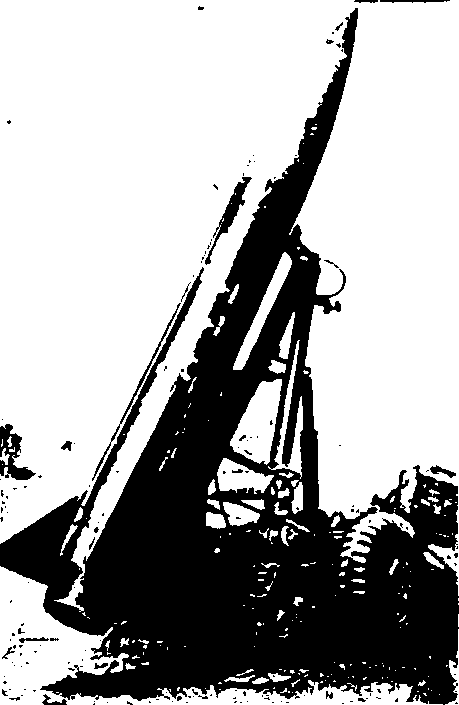

Неуправляемый реактивны» снаряд «Онест Джо н»
(рнс. 109)
НУРС «Онест Джои» представляет собой неуправляемую поро-ховую ракету, снаряжеиную ядерным зарядныы устронством, обыч-ным ВВ ііли отравляющим вещесівом. Запуск снаряда произво-дится с самоходіюй пусковой установкіі М386 на базе 5-т грузово-го автомобиля AU39.
Управляемая ракета «Ланс» (рнс. 110)
Предназначается для замены НУРС «Онест Джон». Ракета одноступенчатая с жидкостным реактивныы двигателем. Она за-правляется топливом в заводских условнях и храшітся в войсках в заправлениом сосюянни. Ракета запускаеіся с подвижноп пуско-во» установки, созданной на базе бронетранспортера Л\113, или с облегченной пусковон установки, представляющей собой полупри-пеп с направляющен. Облегченпая пусковая установка транспоріи-руется 3/4-т автомобилем и может сбрасываться с самолета на па-рашюте. Система управлення упрощенная пнерциальная. Ракета ыожет иметь как ядерную, так п обычн>ю боевую часть.
242
п
9*
Рис. 108. 3PП\ ближнего действия «Роланд» 2
Рис. 109. НУРС «Онест Джон»
Рис. 110. Управляемая ракета «Ланс» на пусковой установке

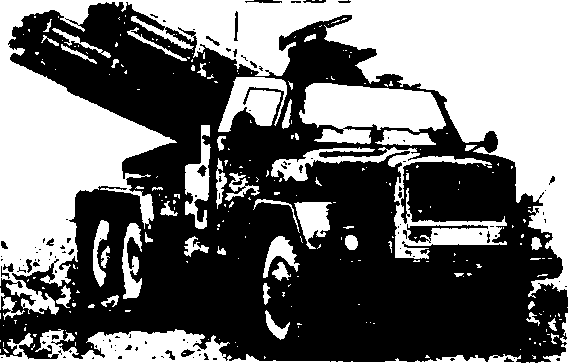

110-мч 36-ствольная реактивная установка залпового огня ЛАРС (ФРГ)
(рис. 111)
Рис. 111. 110-мм 36-ствоіьная реактивная установка залпового огня
ЛАРС
Предназначена для поражения групповых целей на дальности до 14.7 км.
Установка создана на базе 7-т грузового автомобиля «Юпитер».
ІІмеет два пакета по 18трубчатых направляющих. Кабнна водите-
ля бронированная, запуск НУРС осуществляется командиром
установки с помощью выносного пульта управления или непосред-
ственно из кабины. В боекомплект установкн ЛАРС входят НУРС
с осколочными н зажигательно-дымовыми боевыми частямн. Раз-
рабатываются новые кассетные боевые части «Пандора», «Ме-
дуза», «Драхензат» для поражения бронированных целей и мини-
рования местности. — '
245
Реактивные снаряиы и пусковыс установки
Тактико-технические даниые реактивиых сиарядов класга «земля — земля» и нх пусковых установок
fЬ
m " S«
S u .
CJ m u
Боокомплокт, снаряды
Далыюсть стрс. ьйы, км
Марка голоеной частн
(вес. кг)
II
В
сиаряжсмие (тротиловый эквивалент, тыс. т)
SS*
НУРС «Онест Джон» ПУ М386
17.5
1950
10
16 ira дивизиоп
ХМ29 (690) обычная
или ХМ27, ХМ47, ХМ48
(550) ядерные
Обычное, химическос или ядерное (2; 10; 30)
25,9 5
72
360
УРС «Лапс»
1500
Обычное, химическое нли ядерное (20; 50; 80—150)
120; 75
60
320
Установка «Ларс»
15
36
36
5 залпов
Обычная, зажигатель-ная
14.7
74
400
8. Танки

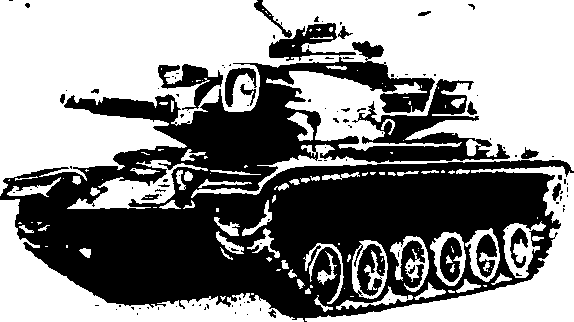

Танк М60АІ (рис. 112)
Рис. 112. Танк M60A1
Танк M60A1—основноіі боевой танк. На танке установ-леиа башня новоіі конструкцнп; он оснащен комплектом ннфра-красных прпцелов и приборов наблюдення, обеспечивающих веде-шіе боевых деііствиіі иочыо. Танк вооружен 105-мм пушкой, спа-ренным с ней 7,62-мм пулеметом и 12,7-мм зенитным пулеметом, >становленным в командирскоіі башне. Пушка стабнлизирована в двух илоскостях. Танк имеет фильтровентиляционную установку, создающую избыточное давленпе внутри машины для защиты эки-пажа от радиоактивных веществ, бактериолопіческого и химичес-кого оружия. Оборудование для подводного вождения позволяет преодолевать по дну преграды глубиной до 5 м.

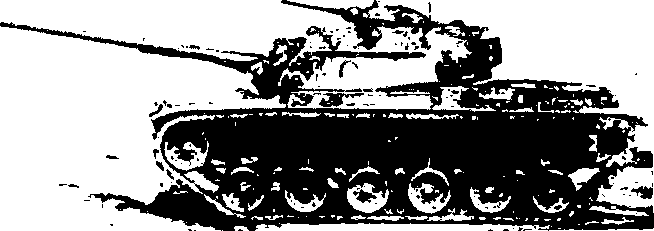

Танк М60А2 (рис. 113)
Танк М60А2 отличается от танка M60A1 тем, что на нем уста-новлена башня со 152-мм орудием — пусковой установкон для за-пуска ПТУРС «Шнллела» и стрельбы артиллерийскими сиаряда-ми. Повая башия по сравнению с башнеіі танка M60A1 имеет меиьшие габаритные размеры.
Танк М60А2 снабжен новой системой управления огнеы, в кото-рую входят электрошдравлическая система стабилизации воору-жения, лазерный дальноыер и электронный баллистичѳский вы-чнслитель.
Отражеиный от цели сигнал при измеренин дальности подается в баллистическнй вычнслитель, который преобразует его в сигнал
247
Для электрогидравлической системы механизмов наведения, обеспе-чивающих орудию — пусковой установке соответствующий угол «озвышения.
Рис. 113. Тапк М(Ю.\2

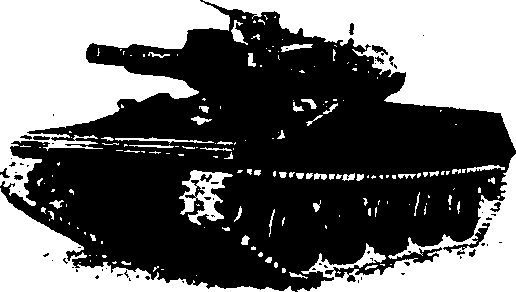

Легкий танк M551 «Шерндан» (рис. 114)
Рис. 114. Легкий танк M551 «Шеридан»
Корпус и башня танка изготовлены из алюмнниевой брони. Танк вооружен 152-мм орудием—пусковой установкоіі, 7,62-мм прнстре-лочным и 12,7-мм зенитным пулеметами. На танке -установлена система стабилизацни вооружения в двух плоскостях, что позволя-ет вести огонь с ходу с достаточно высокой точностью.
248

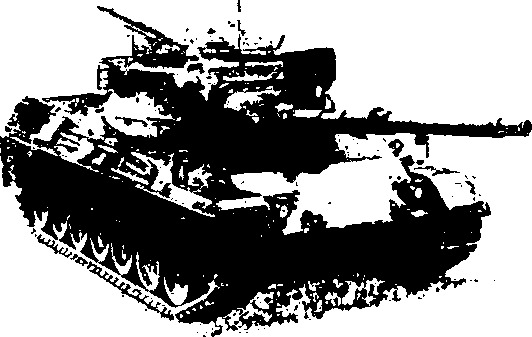

Танк «Леопард» 1A1 и его модификация «Леопард» іА2-(рнс. 115)
Рнс. 115. Тапк «Лсопард» 1A1
. Танк «Леопард» 1A1—основнон боевой танк ФРГ, обладает повышенноп огневон мощью за счет введенпя в его конструкцию систеыы стабилизации вооруження в двух плоскостях, комбнниро-ванного (ночиой, дневной) перископического прицела командира со стабилизированной линией прицеливания, лазерного прицел-даль-номера, тепловнзионного прибора наблюдения для коыанднра, теплоизоляціюиного чехла для ствола пушки. Танк имеет фальш-борт. Танк «Леопард» 1A2 имеет дополнительно электронный бал-лнстический вычнслитель, который вырабатывает данные для стрельбы с учетом поправок на тип боеприпасов, температуру заря-да п окружающего воздуха, износ канала ствола, скорость и на-правление ветра.

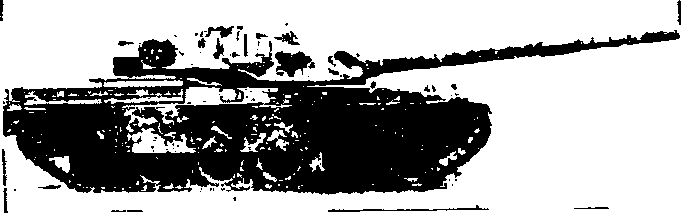

С р е д н и й т a н к «Ч и ф т е н» МК2 (рис. 116)
Рис. 116. Средний танк «Чифтен» МК2
249
Тактико-технические даиные танков
| | Босвой всс, т | Экипаж, чел. | Габармтныо размсры, мм | Пушкн | Пулеметы | Максималыіая скорость, | 3 и m 2 | | ||||
| Таіки | д.тшіа по корпусу | шнрипа | высота | калнчест- во—килнбр, мм | г бк, выстрелы | количество — калибр, мм | бк, • патроны | Мощность двигателя, л. с. | ||||
| Легкий танк M551 «Шеридан» . , . | 14,5 | 4 | 6095 | 2790 | 2440 | 1—152 | 30* | 1-7.62 1-12.7 | 3000 1000 | 70 | 500 | 300 |
| Танк M60A1 . . | 48 | 4 | 6945 | 3630 | 3257 | 1—105 | 63 | 1—7,62 1-12.7 | 5950 950 | 48 | 500 | 750 |
| Танк М60А2 . . | Около 45 | 4 | 6945 | 3630 | 3257 | 1—152 | 46** | 1-7,62 1-12.7 | 4200 900 | 50 | 500 | 750 |
| «Леопард» 1A2 . | 42.4 | 4 | • | • | • | 1-105 | 60 | 7.62 | 5500 | 64 | 600 | 830 |
| «Чифтен» МК2 . | 52,2 | 4 | 7650 | 3500 | 2820 | 1-120 | 53 | 2—7,62 1-12.7 | 5400 600 | 41 | 400 | 700 |
* Из них 10 ПТУРС „Шиллела*. ** Из ннх 13 ПТУРС „Шиллела*.
Иа танке установлеиы 120-мм длннноствольная пушка с макси-мальной дальностыо стрельбы 32000 м и два 7,62-мм пулемета. Танк оборудован сисгемоіі стабіілизацпи п>шкп и пнфракрасными нріібораыи. На танке установлен ыноготопливиый двигатель мощ-ностью 700 л.с.
9. Бронетранспортеры и боевые машины

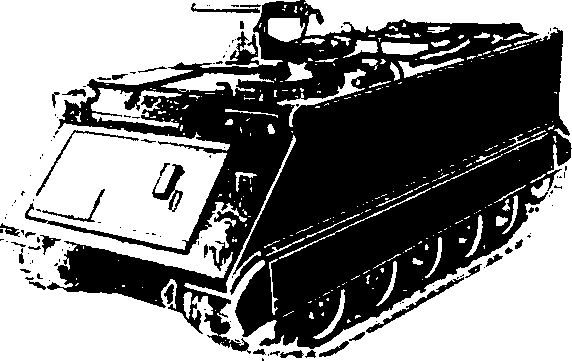

Плавающий гусеннчный бронетранспортер
M113A1
(рис. 117)
Рис. 117. Плаваюшнн гусешгчиый бронстранспортер M113A1
Является основным бронетранспортером американскон армии. Предназначен для перевозки лнчного состава u некоторых систем оружня на поле боя.
Бронетранспортер может быть оборудован под пункт управле-ния. Сравнительно малый вес достигнут за счет шнрокого исполь-зовання в конструкции бронетранспортера алюминневых сплавов. Вместимость бронетранспортера— 12 человек, не считая механика-водптеля. На бронетраиспортере установлен дизельный двигатель «ііесто бензинового (Ml 13). Запас хода увелнчен до 500 кы.
251
Плавающий гусеннчный бронетранспортер

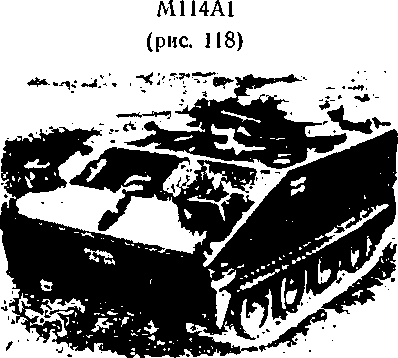

Рис. 118. Плавающпй гуссничныіі бронетранс-портер M114A1
Предназначен для использованпя в качестве командирской н разведывательной машины. Корпус бронетранспортера изготовлен из алюминиевого сплава. На крыше бронетранспортера размещеиа вращающаяся командирская башенка с 12,7-мм пулеметом. Сзади командпрской башенки y люка наблюдателя на штыревой уетанов-ке монтируется 7,62-мм пулемет. Двнженпе на плаву осуществля-ется с помощью гусениц.

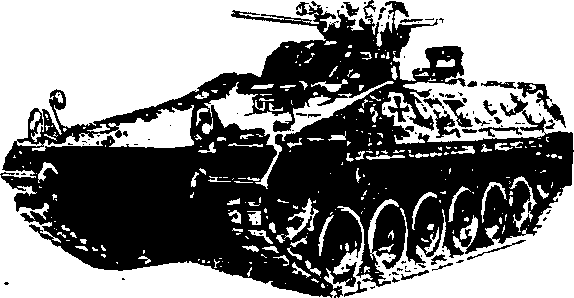

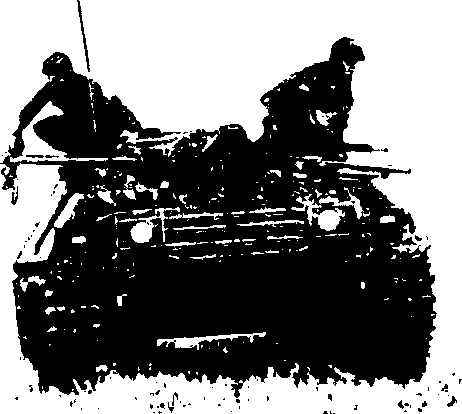

Рис. 119. Боевая машина пехоты «Л\ардер»
Боевая машина пехоты «M a р д е р» (рі;с. І!9)
252
Корііус машнны полностью герметнзирован. На крыше установ-лена вращающаяся башни. В кормовой частн корпуса имеется от-кндная аппарель для посадки и высадки десанта придвиженни ма-шины. Броня корпуса защищает от пуль и осколков.
В бронированной надстройке над башней установлена 20-мм не-стабилизированная автоматическая пушка со спаренным 7,62-мм пулеметом. Второй 7,62-мм пулемет установлен над кормовой ба-шенкой. Для постановкп дымовых завес иа башенке установлено восемь гранатометов. Боевон расчет ведет огонь из личного оружия через амбразуры (по две на борт).
Гусеничный бронетранспортер HS-30 (Р) (рис. 120)
Рис. 120. Гусеничный бронетранспортер HS-30 (P)
Предназначен для перевозки на поле боя пехоты, поддерживаю-щей боевые действия танков. Корпус сварноп, герметизированный. Во вращающейся башенке установлена 20-мм пушка. Десант мо-жет вести огонь через верхние люки.
253
Гактико-технические идшіыс бронегранспортеров
| | 1- | | | | | | | |
| | U | | | пiо | Макснма.іьная | ra | | |
| | о ш о | 5* | | Г f3 * SB*. »»1 a O | скорость, кы/ч | O X o | ° 5 | |
| Нанменование | | | °H | |||||
| | a о | Д | Щ J7 | ° 9. « | na суше | на піаву | c « y. Г0 i- | Мощ ДВИГІ .1. C, |
| БТР МПЗАІ | 10,4 | 1 | 13 | 1-12.7 | C-J | 5,9 | 320 | 215 |
| БТР M114A1 | 6.1*2 | 1 | 4 | 1—12.7 1—7.62 | Cl | 6.4 | 350 | 164 |
| БЛІ «ЛІардер» | •*Hк | L | | 1—20 2-7.62 r | оuT | — | 600 | "600 |
| БТР HS-30 (Р) | 14.G_ | і | 8 | I— 2u | CS | | 300 | 235 |
