Противотанковая мина ТМ-46 (ТМН-46) состоит из металлн-ческого круглого корпуса, металлнческоіі крышкн, заряда ВВ, взрывателя ЛШМ, или МВШ, пли МВ-5 и при установке мины на неизвлекаемость МУВ (МУВ-2) с запалом МД-GH.

Прішцип действия мины таков.


Разрез

Взрыватель мвм

Предохранительная

vera вэрыватель ШМ

Запал щ-6

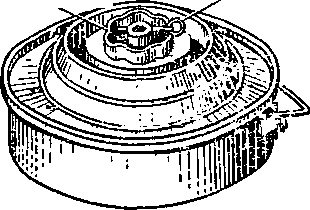

Общий вид

ловка втулки прорывает диафрагму, шарик выпадает из отверстия во втулку в уширениую часть пільзы и освобождает ударшік, ко-торый под воздействием боевой пружинынакалываетМД-6; запал, взрываясь, вызывает взрыв заряда мины.

С взрывателем МВШ-46. При наезде на головку взрыва-теля трубка изгибается, катушки поворачнваются и тягоіі вытя-гивают колпачок из втулки; шарики выпадают из отверстий в кол-пачке и освобождают ударник, который под воздействием боевой пружины накалывает запал МД-10; запал, взрываясь, вызывает взрыв заряда мины.

С взрывателем АШ-5. При наезте на мнну крышка давит на колпачок взрывателя МВ-5, колпачок опускается, шаріік выпа-дает в углубление в колпачке п освобождаст ударник; удариик под действием боевой пружины накалывает запал МД-2; запал, взрываясь, вызывает взрыв заряда мины.

Подготовка и установка мпн:

• отрыть лунку (подготовить место для устаиовкн мииы);

• установить мину в лунку (на подготовленное место);

• отвернуть пробку миры;


• ввернуть запал МД-6 (МД-10) во взрыватель MBA1 (АШШ-46);


• ввериуть взрыватель в мину;

• выдернуть предохранительную чеку из взрывателя МВМ;

• замаскировать мнну.


Противотанковая мина ТМ-57 состоит нз корпуса с нажимной крышкоіі (приводом), заряда ВВ с центральным и боковым про-ыежуточным детонатором и взрывателя (МВ-57, МВШ-57). Кор-пус мины металлический, выштампованный как одно целое с иа-жимной крышкой ступенчатоіі формы; крышка усилена для жест-костн металлнческим щптком. В цеитре нажиыиой крышка имеется очко с резьбой для ввинчивания взрывателя. На боковон поверх-ности корпуса мины имеется запальное гнездо с резиновоіі лроб-кой, которое служит для установки мины в неизвлекаемое поло-жение. Для переносмі мины па ее д.ие нмеется проволочная ручка. Зарпд ВВ мины из литого тротила или аммоннта 50/50. Про-межуточные детонаторы изготовлены из прессованного тро-тнла.

Принцип действия мины таков. При наезде гусеннцей (коле-сом) машины на ми;іу с взрывателем Д\В-57 ее крышка сминается и опускается вниз вместе с взрывателем, ввернутым в централь-ное гнездо мнны. Ударный механизм взрывателя упирается запа-лом в перегородку мпны. При дальнейшем смятин нажнмной крышки корпус ударного механизма останавливается в своем дви-жении вниз, a втулка вместе с пробкой продолжает опускаться. При этом сначала перерезается медная срезиая чека, a затем при совпадении отверстия во втулке с шариками они выкатываются и освобождают ударнпкн. Под денствием освобожденион пружпиы ударник накалывает капсюль-детонатор запала, вызывая его взрыв. От взрыва запала взрывается заряд мнны.

178

Принцип действия мины с взрывателем МВШ-57 такой же, как и мины ТМ-46 с взрывателем МВШ-46.

Подготовка и установка mihi c взрывателем Л\В-57:

• вывіінтііть пробку нз центрального очка мины;

• проверить иаличие кольцевой резнновой прокладки на кор-пусе взрывателп;


—завести ключом-отверткой заводную ппужину до касання зуба секторного упора поворотной скобы;

• отрыть лупку;

• установнть мину в лунку;

• перевести взрыватель мины в боевое положение;

• замаскировать мину.


2. Противопехотные мины

Т a к т и к о-т е х н и ч е с к и е д a н н ы е п р о т и в о п е х о т н ы х м и ц

Характеристики	ПМД-6М	пмн	ПОМЗ-2М	ПОМЗ-2	03,4-4
	490	S.50	1800	2300	5000
Вес заряда ВВ, г	200	200	75	75	170
Диаметр (длина, ширина)
мины, лм	190X90	110	60	60	90
Высота мипы, мм	50	53	107	130	167
Радиус сплошного пораже-
	—	—	4	4	13
Уснлие срабатывания, кг . .	6—28	8—25	0.5—1.3	0.5-1.7	0.5-1.3
