5. Самоходныс артиллерийские установки 105-мм самоходиая пушка «Аббот» (Англия) (рис. 97)

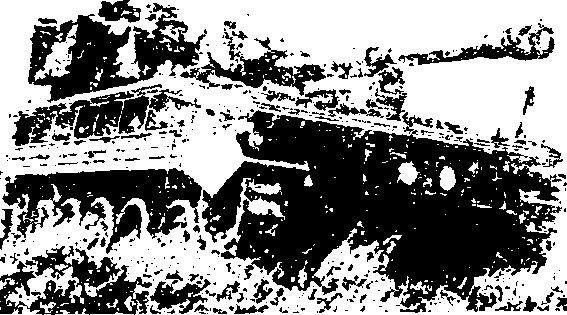

Рис. 97. 105-мм саиоходная пуіика «Аббот»
Пушка создана на базе плавающего гусеничного бронетранс-портера F.V.432 «Троуджеи» и имеет полпостью бронироваиный кориус. 105-мм пушка смоитирована во вращающейся башне. На крышке башни установлен пулемет, из которого командир машины может вести огонь по наземныы и воздушным целям.
233
155-мм самоходпая га y бпца Л\109 (США іі дру me армпи ПАТО) (рис. 98)

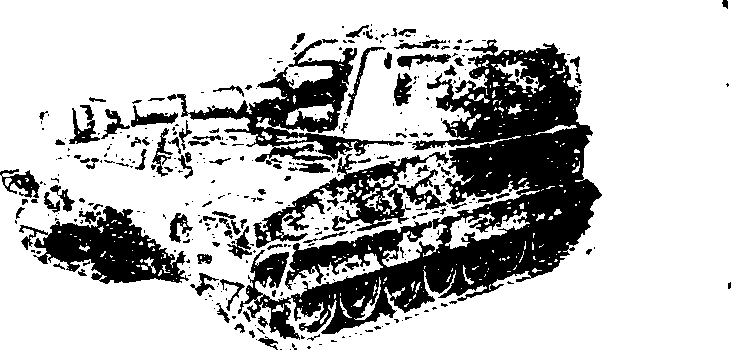

Рис. 98. 155-мм самоходная гаубіща M109
Выполиена на базе плавающего гусеничного бронетранспорте-ра Ml 13.
Гаубнца размеіцена в полностыо бронированной вращающейся баиіне, на крыше которой установлеп 12,7-мм зенптный пулемет.
Плавучесть установкц обеспечнвается комплектом плавсредств, состоящим из шести надувиых коптепнеров и трех волноотража-тельных щптков. Двнжение на плаву осуществляется с помощью гусеииц.
Боекомплект гаубицы включаег выстрелы картузного заряжа-ния с осколочію-фугаснымн гранатами, противотанковыми (с ку-мулятпвным зарядом), химическими, дымовыми и осветительными снарядами. Кроме того, для гаубицы разработан ядерный снаряд с тротиловым эквивалентом до 0,1 кт.

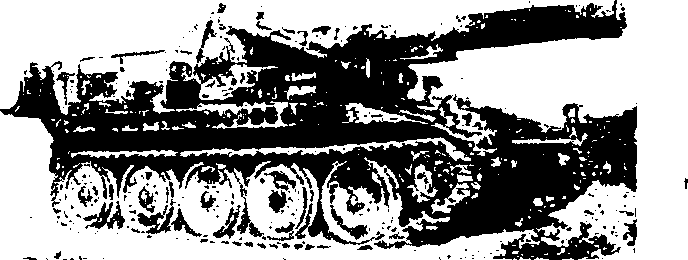

Рис. А9. 203,2-мм самоходная гаубица M110
203,2-мм самоходная гаубицаМПО (СШЛ и другне армиіі НАТО) (рис. 99)
Выполнена гаубнца на спецналыюм гусеничном шасси, прпчем орудие устаиовлено на тумбовыіі лафет в открытом сверху боевом отделенни. Для повышения устоіічивости при стрельбе шасси снаб-жено сошнпком с підравлической системой управления.
Боекомплект ордия состоит из выстрелов картзного заряжа-ния с фугасной гр.анатоіі/хіімическим ііліі ядерным снарядоы.
*

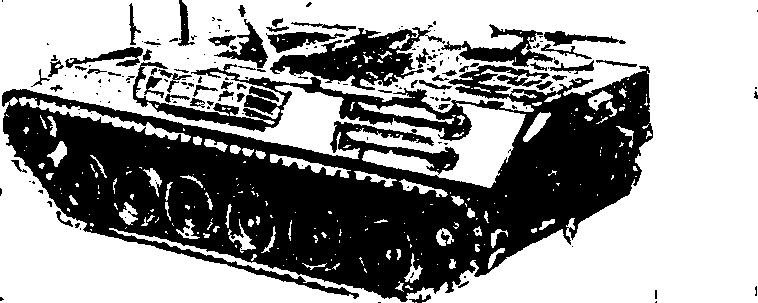

81 -мм с a м о х о д н ы й м и н о м е т ЛѴ257Е1 (США и д р y г и е a р м п » НАТО)
Выполнен на базе плавающего гусеиичного бронетранспортера Ml 13. Самоходный миномет имеет иебольшоіі вес, что обеспечнваег ему плавучесть. Пз миномета, размсш.еішого на кормовом части корпуса машины, имеющеГі раздвижную крышку, можновести кру-говон обстрел. При необходнмоспі миноыет ыожег быть снят с машпны для веденпя огня с грунта.
106,7-мм с a м о х о д н ы й м п н о м е т M106A1 (СШЛндругие армнн НАГО) (рис. 100)

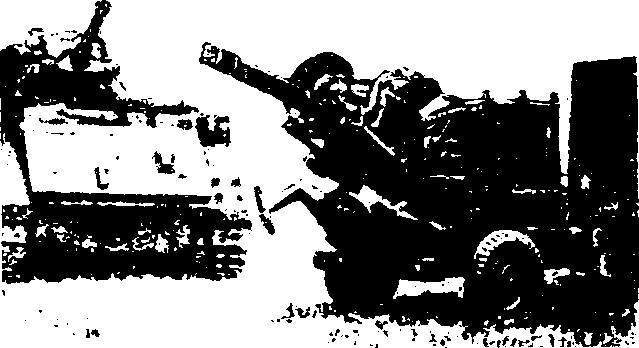

Рис. 100. 106,7-мм самоходиып мшюмет МІ06Л1
По устройству аналогичен 81-мм самоходиому мпномету на тон же базе. При необходпмости мнномет может быть снят с машины и устанавлнваться на грунте на опорную плиту. На команднрскоіі башенке может устанавлпваться 12,7-мм пулемет для стрельбы по воздушным іі наземным целям.
235
120-мм са моход ны й миномет (ФРГ) (рис. 101)
Рис. 101. 120 мм сіімоходііып мшюмет
Создан на базе американского плавающего бронетранспортера МІіЗАІ. Поступает в воііска с 1970 г. и составляет основу мино-метного вооружения ыотопехотных, пехотных и горнопехотных ди-визиіі. Усовершенствованный 120-мм миномег «Тампелла» установ-лен на спецпальном поворотном основании в боевом отделеиии. Стрельба из миномета может производиться из ыашііпы и с грунта.
90-мм самоходная протнвотанковая пушка «Ягдпанцер» (ФРГ) (рпс. 102)

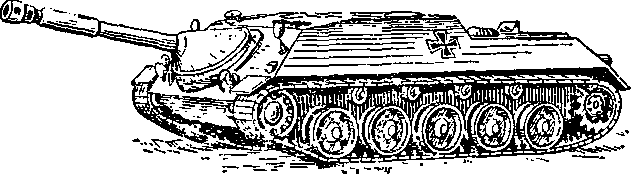

Рис. 102. 90-мм самоходная противотанковая пушка «Ягдпанцер»
Установка создапа на сиециальной гусеннчной базе. Вооруже-нііе — 90-мм пушка, 7,62-мм спарениый с пушкой пулемет и 7,62-мм зенитный пулемет. Заряжанпе ручное, уннтарное. Механизмы на-ведения имеют ручной привод. Экипаж — четыре человека. Для вож-дения установкп ночыо прнменяется комплект инфракрасиых при-боров. Машина оснащена фпльтровентнляцнонной установкой.
236
40-мы самоходная спаренная зенитная установка (ФРГ) (рис. 103)

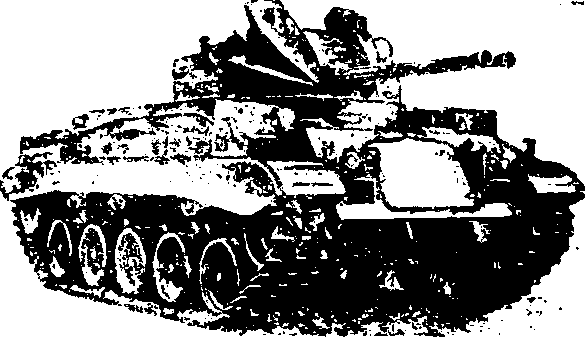

Рнс. 103. 40-мм самоходцая спарснігая зешпная установка
Установка создана на базе легкого танка M41 и вооружена двумя 40-мм зепитныыи пушкаыи M2A1, помещенными в открытой сверху вращающейся башне. Наводка орудий в цель осуществляет-ся иосредством электрогидравлического привода или вручную. Для ведения огня используются автоматический зенитный прицел с кол-лішатором н кольцевой прицел.
20-мы самоходная шестиствольная зенитная установка XM167 «Вулкан» (США) (рис. 104)
Рис. 104. 20-мм саыоходная шестисівольная зспптная устаиовка X.M167
«Вулкан»
237
Установка создана на шасси плавающего гусеничного броііе-транспортера Ml 13 и иредиазначена для ведеиия огня по целям, летящнм на малых высотах. Из установки ыожно вести огонь со скорострельностью 500X6 выстрелов в мннуту.
35-.ММ самоходная спареиная зениіная
установка 5PF (ФРГ)
(рпс. 105)
Рис. 105. 35-мм самоходиля спаренная зенипіая уста-повка 5PF
Зенптная усгановка 5PF создана иа базе танка «Леопард». Башня литоіі конструкциіі с вращающимся полом. Вооружение — две 35-мм автоматические пушки «Эрлнкон» ленточного пнтания. В систему управления входят РЛС обнаруженпя п сопровождения, спстема опознавания «свой—чужон», счетно-решающее устройство и иавигационное оборудование.
Кроме того, в ФРГ разрабатывается 30-мм самоходная спарен-ная зенптная усгановка «ЛІагадор».
238
Тактико-техническне данные самоходных артиллерийских установок
| | m | іпаж, чел. | go 1» | Вооружснне | п « з5| | іальная ть, | о | | |||
| | пушки (орудия) | пулеметы | | ||||||||
| САУ | о m | | кол.— | бк, | кол.— | бк, | Ig* | | | s" S« . | |
| | ш о | X | лSs | калибр, | выстр. | калибр, | патро- | «se- | 'Ss | С | £5 . |
| , | LQ | en | *, н = | мм | | MM | ны | п-lu | <. Ь П | m SE | *=, c; ■-? |
| 105-мм СП «Аббот» | 13.5 | 4 | | 1 — 105 | 50 | 1—7,62 | | 18000 | 40 | 400 | 200 |
| 155-м.ч самоходная гаубица M109 . | 23,8 | 5 | 32 | 1-155 | 50 | 1—12,7 | 500 | 18000 | 51 | 400 | 425 |
| 203,2-мм самоходная гаубица Л\ 110 | 26 | 5 | 13 | 1—203,2 | 10 | | | 16900 | 55 | 730 | 450 |
| 81-мм самоходный миномет M257E1 | П.4 | 6 | 32-45 (Алюм.) | 1-81 | 120 | 1—12,7 | | 3600 | 65 | 320 | 209 |
| 106.7-мм самоходный мииомст | | | | | | | | | | | |
| M106A] | 11.4 п.з | 6 5 | 32—45 45 | 1—106,7 1—120 | 93 G3 | 1—12.7 1-7,62 | | 6000 6000 | 65 65 | 320 320 | 209 |
| 120-мм самоходный мииомет . . . | 209 | ||||||||||
| 90-мм самоходная ПТП «Ягдпаішер» | 25 | 4 | 30 | 1—90 | 51 | 2—7,62 | 4000 | 2000 | 70 | 400 | 500 |
| 40-мм самоходная спарепная ЗУ . | 22,7 | 6 | 25 | 2-40 | 480 | 1—7,62 | 1750 | 4650 9875 | 120 | 160 | 500 |
| 20-мм самоходная шестиствольная | | | | | | | | 1200 5400 3500 | | | |
| ЗУ . | 11,2 45,6 | 4 3 | 32—45 | 1—20X6 2—35 | 2000 700 | — | — | 65 64 | 480 600 | 215 | |
| | 830 | ||||||||||
