Тема 7. ПОСТРОЕНИЕ ДИАГРАММ
Порядок построения диаграмм
Для представления результатов расчетов в удобном для восприятия виде применяются различные диаграммы. В электронной таблице Excel процесс построения диаграмм максимально автоматизирован.
Порядок построения диаграмм следующий.
- Создайте расчетную таблицу, заполнив ее соответствующими данными и формулами.
- В
ыделите столбцы или строки, по значениям которых, вы хотите построить диаграмму. (Если удерживать нажатой клавишу , то можно одновременно выделять ячейки в разных местах таблицы).
- Запустите Мастер диаграмм, нажав кнопку на панели инструментов.
- В диалоговом окне Мастер диаграмм (шаг 1 из 4) (рис.14) выберите тип диаграммы. Нажмите кнопку Далее.

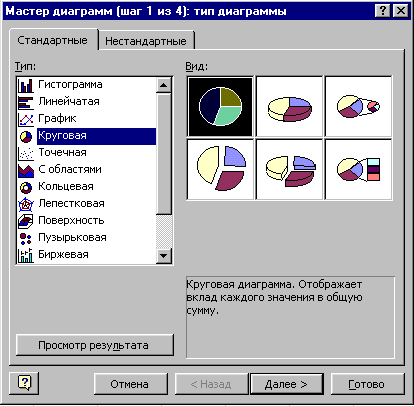

Р
ис.14. Вид диалогового окна Мастер диаграмм (шаг 1 из 4)
- В диалоговом окне Мастер диаграмм (шаг 2 из 4) (рис.15) выберите (измените при необходимости) источник данных (диапазон ячеек) диаграммы. Нажмите кнопку Далее.

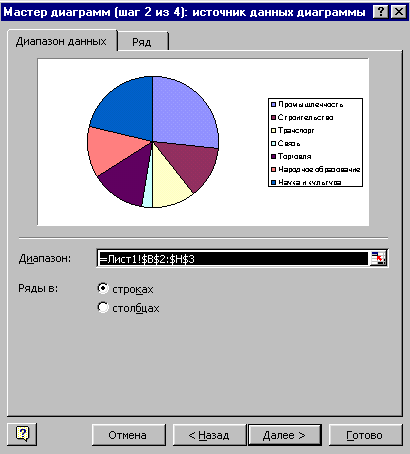

Р
ис.15. Вид диалогового окна Мастер диаграмм (шаг 2 из 4)
- В диалоговом окне Мастер диаграмм (шаг 3 из 4) (рис.16) установите необходимые параметры (заголовок, подписи данных, легенду) диаграммы. Нажмите кнопку Далее.

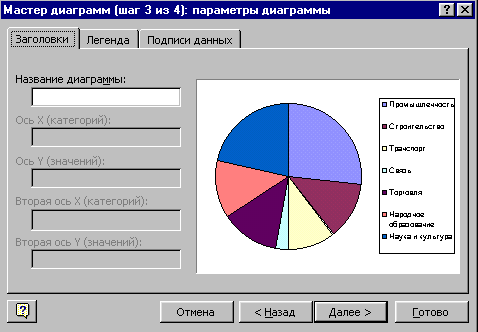

Рис.16. Вид диалогового окна Мастер диаграмм (шаг 3 из 4)
- В
диалоговом окне Мастер диаграмм (шаг 4 из 4) (рис.17) выберите лист размещения диаграммы. Нажмите кнопку Готово.

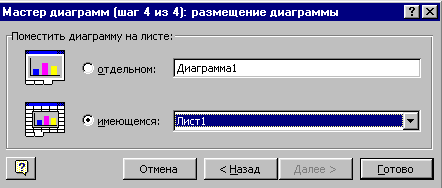

Рис.17. Вид диалогового окна Мастер диаграмм (шаг 4 из 4)
- Измените при необходимости размеры и положение диаграммы на листе.
Упражнение №8. Построение диаграмм
Задание 1

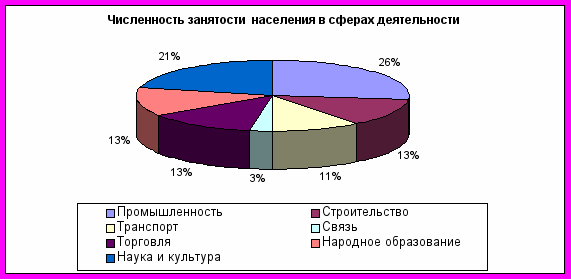

Создать таблицу значений и на ее основе построить круговую объемную диаграмму численности занятости населения в различных сферах деятельности (в соответствии с образцом, выполняя шаги 1-8, изложенные выше).
| Административный округ | Промышленность | Строительство | Транспорт | Связь | Торговля | Народное образование | Наука и культура |
| Северо-Восточный | 72 | 34,2 | 28,7 | 7,6 | 35,3 | 34,2 | 57,8 |
С
охраните созданный документ в файле с именем Занятость.xls в своей папке.
Задание 2
Откройте созданный вами файл объем продаж.xls и постройте гистограмму по сумме продаж товаров.
Для построения гистограммы выделите одновременно два столбца Наименование товаров и Сумма (выделяйте, удерживая нажатой клавишу
В диалоговом окне Мастер диаграмм (шаг 1 из 4) выберите тип – гистограмма.
В диалоговом окне Мастер диаграмм (шаг 2 из 4) в качестве источника данных выберите Ряды в строках (поставив соответствующую галочку).
В диалоговом окне Мастер диаграмм (шаг 3 из 4) введите параметры гистограммы (заголовок, подписи данных, легенда снизу).
В диалоговом окне Мастер диаграмм (шаг 4 из 4) выберите размещение гистограммы на этом же листе.
Измените при необходимости размеры и положение гистограммы на листе.
Объем продаж товаров на 8.04.2001г.
| №пп | Наименование товара | Единицы измерения | Количество | Цена | Сумма |
| 1 | Системный блок | шт | 10 | 500 | 5000 |
| 2 | Монитор | шт | 10 | 200 | 2000 |
| 3 | Клавиатура | шт | 10 | 10 | 100 |
| 4 | Мышь | шт | 10 | 5 | 50 |
| 5 | Акустические колонки | шт | 5 | 30 | 150 |
| 6 | Принтер | шт | 3 | 150 | 450 |
| | ИТОГО | | | | 7750 |
