Тема 4. Современные подходы к построению архитектуры предприятия.

Лекция 1. Доменная структура предприятия.


Цель: Познакомить студентов с доменным подходом построения архитектуры предприятия. Рассмотреть отраслевую и эталонную структурыу предприятия.


Длительность: 2 часа


План
  1. Классификация бизнес-процессов предприятия.
  2. Эталонная и отраслевая модель построения архитектуры предприятия.
  3. Обзор доменов эталонной модели предприятия.
  4. Обзор доменов отраслевой модели предприятия на примере телекоммуникационной компании.


Литература:

  1. Wagter Roel, van den Berg Martin, Luijpers Joost, «Dynamic Enterprise Architecture: How to Make It Work», SOGETI 2005
  2. Steven H. Spewak «Enterprise Architecture Planning: Developing a Blueprint for Data, Applications, and Technology (Paperback)» ISBN: 0471599859, John Wiley & Sons Canada, Ltd. (Sep 24 1993).
  3. Архитектура компьютеризированных предприятий, PC Magazine/RE №10/2005
  4. Волчков С.А., Балахонова И.В. Непрерывное улучшение бизнес-процессов на базе стандартов ERP и ИСО серии 9000 «Методы менеджмента качества» - 2001, №2.


Лекция 2. Модель поддержки деятельности оператора связи (NGOSS).


Цель: Рассмотреть модель поддержки деятельности оператора связи (NGOSS), включающую основные классические элементы архитектуры предприятия: eTOM, SID, TAM, TNA.


Длительность: 2 часа


План

  1. NGOSS (New Generation Operation Systems and Software).
    1. NGOSS основные понятия и определения.
    2. Связь и взаимодействие между основными элементами NGOSS.
  2. eTOM (The enhanced Telecom Operations Map). Расширенная карта бизнес-процессов оператора связи, структура основных доменов.
  3. SID (Shared Information and Data Model). Корпоративная модель данных.
  4. TNA (Technology Neutral Architecture) – технологически нейтральная модель интеграции.
  5. TAM (Telecom Applications Map) - карта приложений оператора связи.


Литература:

  1. TMF: «NGOSS Architecture Technology Neutral Specification», Version 5.1, 2006.
  2. TMF: «NGOSS Release 6/0 Solution Suite Release Notes». November 2005.
  3. TMF: «SID. Business View Concepts, Principles, and Domains», Release 6.0.
  4. TMF: «Telecom Applications Map The BSS/OSS Systems Landscape», Version 2.0, 2006
  5. TMF: «Расширенная карта процессов оператора связи. Структура бизнес-процессов», релиз 6, БиАй Телеком, август 2006.
  6. Нагаев Евгений «eTOM: структурная модель бизнес-процессов для операторов связи», "CIO" №6, 2005
  7. Коновалов Александр, «Методологии в телекоммуникационной отрасли», pcweek, 26.10.2006.


Лекция 3. Сервисно – ориентированная архитектура (SOA).


Цель: Познакомить студентов с основными подходами к построению сервисно-ориентированной архитектуры (SOA) и архитектуры, управляемой событиями (EDA).


Длительность: 2 часа


План

  1. Сервисно – ориентированная архитектура (SOA – Service Oriented Architecture).
    1. SOA. Основные понятия и определения.
    2. Жизненный цикл сервиса.
    3. Управление процессами и правилами SOA.
    4. Архитектура, управляемая моделями (MDA).
    5. Связь между SOA и архитектурной методикой Gartner (GEAF).
  2. Архитектура, управляемая событиями (EDA).
    1. EDA, Основные понятия и определения.
    2. Объединение SOA и EDA при создании гибкой архитектуры.


Литература:

  1. Биберштейн Норберт, Боуз Сенджей, Фиаммант Марк, Джонс Кейт, Ша Роун, «Ком-пас в мире сервисно - ориентированной архитектуры SOA», IBM, КУДИЦ-ПРЕСС 2007.
  2. David Norton, «SOA and EDA Modeling Standards Just Barely on the Horizon», Gartner 2006
  3. Gartner: «External Service Providers' SOA Frameworks and Offerings: HP Services» 21 September 2005
  4. Rob High, Jr., Stephen Kinder, Steve Graham, «IBM’s SOA Foundation An Architectural Introduction and Overview Version 1.0», November, 2005
  5. SOA Practitioners’ «Guide Part 1 Why Services-Oriented Architecture?» BEA Systems, 2006
  6. Steve Graham, Guy Loewy, Sunil K. Murthy, Dan Potter «The cornerstones of SOA governance: policies, registries and repositories». IBM 2006
  7. Гарусов В., Иваненко И., «Архитектура сервисов предприятия в SAP Net Weaver», Byte Magazine Online.
  8. Гореткина Елена «Непростой путь от Web-сервисов к SOA», «Тенденции и перспективы», №4/2004.
  9. Марков Евгений «Архитектура, управляемая моделью», Управление проектами, 15 декабря 2005.
  10. Черняк Леонид, «EDA, как очередная инкарнация SOA», Открытые системы #09/2006


Тема 5. Основные принципы моделирования архитектуры предприятия.

Лекция 1. Моделирование архитектуры предприятия.


Цель: Познакомить студентов с основными принципами моделирования архитектуры предприятия с помощью специализированных программных средств и обычных офисных приложений.


Длительность: 2 часа


План
  1. Основные этапы построения моделей.
  2. Какие модели используются для построения элементов архитектуры.
  3. Обзор наиболее популярных нотаций построения архитектурных моделей.
  4. Обзор специализированных программных средств, использующихся для описания архитектуры предприятия и разработки программно-аппаратного обеспечения.
    1. Enterprise Architecture Tools (EA Tools)
    2. Business Process Analyze Tools (BPA Tools)
    3. Object-Oriented Analysis and Design (OOA&D)


Литература:

  1. Gartner: «Magic Quadrant for Enterprise Architecture Tools». April 2006.
  2. Greta A. James «The Enterprise Architect's Toolset», Gartner, 10 April 2007.
  3. Greta A. James, Michael J. Blechar «Comparing Suites and Best-of-Breed Tools in EA Evaluations», Gartner, 2 May 2006
  4. Michael J. Blechar, «BPA, UML and Database Design Modeling Tools Are Converging Into Suites» , Gartner, 4 May 2006
  5. Дэвид А. Марка и Клемент МакГоуэн «Методология структурного анализа и проектирования». Электронная книга, 2004.!
  6. Калянов Г.Н., «Архитектура предприятия и инструменты ее моделирования». Автоматизация в промышленности, 2004.
  7. Квазар Микро «Инструменты моделирования Архитектуры Организации (Enterprise Architecture tools)» r-micro.com
  8. Коваль Д., Полукеев О., «Моделирование бизнеса и архитектура информационной системы», Системы Управления Базами Данных # 4/95 стр. 81-95.
  9. Решения для моделирования и анализа бизнес-процессов. ссылка скрыта


Лекция 2. Инструменты моделирования архитектуры предприятия.


Цель: Рассмотреть наиболее популярные, с точки зрения аналитиков Gartner, инструменты, использующиеся для моделирования архитектуры предприятия.


Длительность: 2 часа


План
  1. Telelogic System Architect
  2. METIS Architect (TROUX)
  3. CaseWise



Литература:

  1. Gartner: «Magic Quadrant for Enterprise Architecture Tools». April 2006.
  2. Greta A. James «The Enterprise Architect's Toolset», Gartner, 10 April 2007.
  3. Greta A. James, Michael J. Blechar «Comparing Suites and Best-of-Breed Tools in EA Evaluations», Gartner, 2 May 2006
  4. Michael J. Blechar, «BPA, UML and Database Design Modeling Tools Are Converging Into Suites» , Gartner, 4 May 2006
  5. Дэвид А. Марка и Клемент МакГоуэн «Методология структурного анализа и проектирования». Электронная книга, 2004.
  6. Калянов Г.Н., «Архитектура предприятия и инструменты ее моделирования». Автоматизации в промышленности, 2004.
  7. Квазар Микро «Инструменты моделирования Архитектуры Организации (Enterprise Architecture tools)» r-micro.com
  8. Коваль Д., Полукеев О., «Моделирование бизнеса и архитектура информационной системы», Системы Управления Базами Данных # 4/95 стр. 81-95.
  9. Решения для моделирования и анализа бизнес-процессов. ссылка скрыта


Практическое занятие 3.

Тема: Моделирование архитектуры предприятия с помощью специализированных архитектурных программных средств.

Цель: Подготовка общей архитектурной модели в соответствии с современными методиками и использованием специализированных программных средств.

Длительность: 4 часа.


Студенту предлагается разработать архитектурную модель предприятия в соответствии с одной из архитектурных методик, описанных в теме 3 с использованием современных специализированных архитектурных средств моделирования.

Архитектурная модель предприятия строится на основании информации, собранной в ходе практических занятий один и два.

При выборе средства архитектурного моделирования студенту рекомендуется руководствоваться результатом аналитических исследований компании Gartner, опубликовавшей рейтинг существующих в настоящий момент архитектурных средств (Рисунок 11).

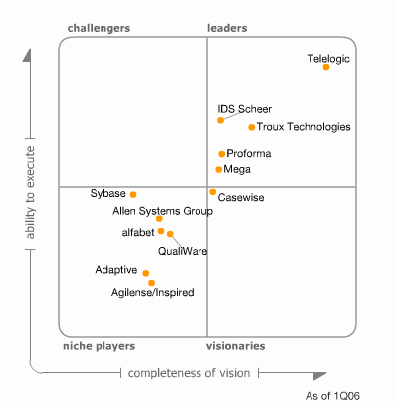

Рисунок 11. Рейтинг специализированных архитектурных программных средств (Gartner).


Рекомендованные средства моделирования.

Telelogic System Architect - один из продуктов компании Telelogic, являющийся в настоящий момент лидером на рыке Enterprise Architecture Tools. Приложение обладает большим количеством моделей и документов, обеспечивающих моделирование четырех ключевых областей: бизнес архитектуры, информационной архитектуры, архитектуры приложений, технологий.

Telelogic System Architect является инструментом, обеспечивающим эффективную разработку различных типов информационных систем на предприятии, и обеспечивает поддержку всех областей моделирования: моделирование бизнес-процессов (BPM), компонентное и объектное моделирование с помощью UML, моделирование данных, структурный анализ и дизайн.

Telelogic System Architect можно скачать на 15 дневное тестирование на сайте компании разработчика: ссылка скрыта

METIS Architect - программный продукт компании TROUX, предназначенный для моделирования архитектуры предприятия. METIS состоит из компонентов: Designer, Browser, Team Server, Repository.

Основу METIS Architect составляет программно-графическая среда, которая позволяет использовать различные типы объектов и создавать жесткие связи между ними. При моделировании в среде METIS возможно использовать, как объекты, принадлежащие к определенным метамоделям, так и проектировать собственные объекты. В ходе моделирования архитектуры предприятия в METIS возможно использовать несколько типов графических нотаций. Для моделирования архитектуры предприятия можно использовать следующие графические нотации: ITM, MEAF, UML.

METIS Architect в настоящее время можно скачать на 15-дневное тестирование на сайте компании разработчика: ссылка скрыта

CaseWise – программный продукт одноименной британской компании, ориентирован на построение архитектуры предприятия. В основу данного программного продукта была заложена модель Захмана.

CaseWise в настоящее время можно скачать на тестирование на сайте компании разработчика: ссылка скрыта


План
  1. Выбрать методику разработки архитектуры предприятия и обосновать этот свой выбор.
  2. Выбрать инструмент моделирования архитектуры предприятия и обосновать свой выбор.
  3. На основании данных, собранных во время практических занятий нарисовать общую модель архитектуры предприятия.


Пример.
  1. Выбор методики.

Для построения архитектуры предприятия была выбрана методика GEAF (Gartner Enterprise Architecture Framework). Данная методика обеспечивает связь между стратегическими целями предприятия, бизнес-процессами, приложениями. При этом разработка моделей может производиться в любом программном продукте, не имеющем специализированных нотаций.
  1. Выбор инструмента моделирования.

В качестве инструмента моделирования был выбран METIS Architect, программный продукт компании TROUX.

Основным достоинством данного инструмента является возможность работать с большим количеством различных объектов, связанных между собой. Основным недостатком этого программного продукта является использование собственных графических нотаций, таких как ITM, MEAF.
  1. Общая архитектурная модель предприятия.

Архитектурную модель велосипедного завода «К3» можно представить в виде четырех следующих архитектурных уровней (Рисунок 12):
  • Бизнес стратегия (Business Strategy) – описывает основные цели и задачи предприятия.
  • Бизнес операции (Business Operation) - описывает структуру бизнес-процессов и организационную структуру.
  • Приложения и базы данных (Applications and Datastores) - описывает бизнес-процессы компании.
  • ИТ инфраструктура (IT Infrastructure) – описывает программно-аппаратные средства, обеспечивающие поддержку бизнес приложений.

.

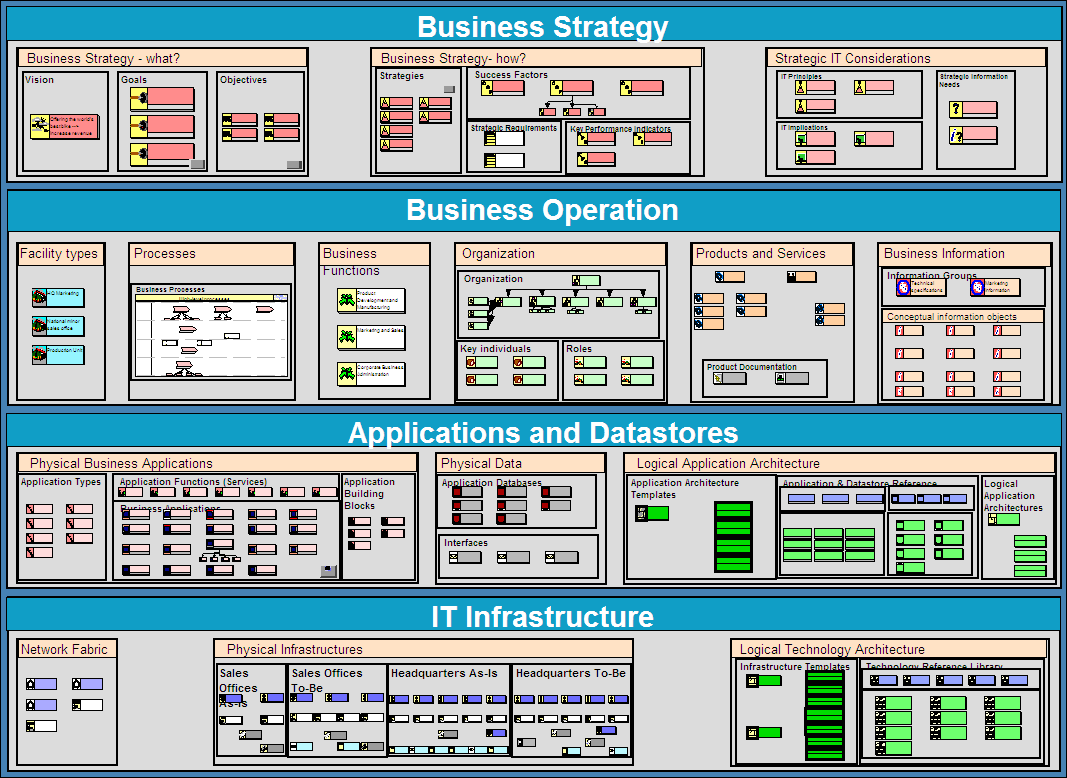

Рисунок 12. Архитектура «велосипедного завода».
