ПРОГРАММА

итогового государственного экзамена по специальности

210406 Сети связи и системы коммутации

1. Теория телетрафика


1. Общая характеристика математических моделей СК. Основные элементы математической модели СК.

2. Поток событий. Основные свойства случайных потоков. Простейший поток. Способы задания и определения простейшего потока.

3. Определения телефонной нагрузки (поступающая, обслуженная, потерянная). Теоремы о количественной оценке интенсивности нагрузки. Основные параметры телефонной нагрузки. Расчет средней длительности одного занятия.

4. Концентрация телефонной нагрузки. Метод определения положения ЧНН.

5. Распределения нагрузки по направлениям. Понятие о коэффициентах тяготения.

6. Обслуживание простейшего потоков полнодоступным пучком линий с потерями. Первая формула Эрланга.

7. Обслуживание потока от ограниченного числа источников нагрузки, полнодоступным пучком линий с потерями. Формула Энгсета.

8. Сравнение пропускной способности полнодоступного пучка при обслуживании простейшего и примитивного потоков.

9. Обслуживание простейшего потока вызовов полнодоступным пучком с ожиданием при показательном распределении длительности занятия.

10. Системы с ожиданием при постоянной длительности занятия. Модели Кроммелина и Берке.

11. Основные характеристики и типы неполнодоступных включений. Выбор структуры НПД схем.

12. Упрощенные методы расчета пропускной способности НПД схем (Эрланга, О’Делла, Пальма-Якобеуса).

13. Основные параметры многозвенных коммутационных схем.

14. . Метод вероятностных графов для расчета потерь в многозвенных схемах, реализующих различные режимы искания.

15. Причины возникновения потерь в многозвенных КС. Понятие о внутренней блокировке.

16. Комбинаторный метод Якобеуса расчета пропускной способности двухзвенных коммутационных схем при полнодоступном включении линий

17. Метод эффективной доступности для расчета двухзвенных неполнодоступных коммутационных схем.

18. Коммутационные системы с обходными направлениями. Нормируемые параметры для сетей с обходными направлениями.

19. Определение оптимального числа линий в прямом направлении для КС с обходными направлениями.

20. Время доставки пакетов по сети с установлением соединения. Модель коммутации каналов.

21. Время доставки пакетов по сети без установлением соединения. Модель коммутации пакетов.


Литература

1. Абилов А. В. Сети связи и системы коммутации.- Ижевск: Изд-во ИжГТУ, 2002 – 352 с.Абилов

2. Крылов В.В., С.С. Самохвалова. Теория телетрафика и ее приложения. – СПб.: БХВ-Петербург, 2005.

3. Трубин И. С. Методические указания к практическим занятиям и курсовой работе. – Киров: РИО ВятГУ, 1997.

4. Корнышев Ю. Н., Пшеничников А. П., Харкевич А. Д. Теория телетрафика: учебник для вузов. -М.: Радио и связь, 1996.-272с.


ЗАДАЧИ по дисц.

^ «ТЕОРИЯ ТЕЛЕТРАФИКА»

1. В группе из 10 ЛИ в течение часа фиксировали число одновременно занятых искателей. Получены следующие результаты: 3 искателя были заняты 9 раз; 4 искателя - 20 раз; 5 искателей - 38 раз; 6 искателей - 18 раз; 7 искателей - 8 раз; 9 искателей 2 раза. Требуется рассчитать среднюю интенсивность нагрузки, обслуженной одним искателем.

2. Рассчитать суммарную интенсивность поступающей на АТС нагрузки, удельные интенсивности нагрузки от абонентов каждой категории и среднююю удельную абонентскую нагрузку по следующим данным:


Число абонентов народнохозяйственного сектора N_нх - 2*10³, квартирного N_кв - 4*10³; среднее количество вызовов от одного абонента С_нх – 3,6 С_кв – 1,5 выз/ЧНН; средняя длительность одного вызова t_нх - 100 сек, t_кв - 120 сек; коэффициент концентрации нагрузки в ЧНН К_нх - 0,12, К_кв - 0,1.

3. На входы блока ГИ в ЧНН поступает 1600 вызовов. Блок обслуживается одним управляющим устройством (маркером) по системе с ожиданием. Время работы маркера при установлении соединения составляет 450 мс. Допустимое время ожидания начала обслуживания t_доп=900 мс. Найти вероятность ожидания сверх допустимого времени.

4. Группа ИШК обслуживает 1000 абонентов. Среднее число вызовов от одного абонента в сутки -20. Коэффициент концентрации нагрузки в ЧНН К_ЧНН = 0,1. Средняя длительность разговора 120 сек. Доля вызовов окончившихся разговором К_р = 0,5. Для пятизначной нумерации абонентов сети рассчитать интенсивность нагрузки, обслуженной группой ИШК, и среднюю интенсивность исходящей абонентской нагрузки, если величина потерь при занятии ИШК составляет 5%.

5. Пучок имеет емкость v=8 линий. Число источников нагрузки N=30. Удельная нагрузка на один вход a=0,1 Эрл. Вычислить потери для моделей Эрланга и Энгсета.

6. В группе из 20 абонентов каждый создаёт в ЧНН нагрузку а=0,15 Эрл. Определить число линий и среднюю пропускную способность одной линии ПД пучка, если допустимая норма потерь по вызовам составляет Р_выз = 0,015.

7. Рассчитать величину возникающей на цифровой АТС нагрузки от абонентов следующих категорий:


индивидуального пользования – Nи=2000;

народно-хозяйственного сектора в "деловом" районе - Nнд=3000;

народно-хозяйственного сектора в "спальном" районе - Nнс=3000;

таксофонов местной связи Nт.местн.=150;

таксофонов междугородних (исходящая связь) Nт.межд.=15;

районных переговорных пунктов (РПП) Nрпп=40;

исходящих СЛ от УАТС (на правах абонентов) Nсл=40;

факсимильных аппаратов (соединение по телефонному алгоритму) Nф=50;

абоненты ЦСИО с доступом:

типа 2B+D = 35;

типа 30B+D = 4;

При определении возникающей нагрузки учесть нагрузку на ЗСЛ и УСС. Нумерация на сети шестизначная.

8. На входы блока ГИ в ЧНН поступает 1200 вызовов. Блок обслуживается одним управляющим устройством (маркером) по системе с ожиданием. Время работы маркера при установлении соединения составляет 450 мс. Допустимое время ожидания начала обслуживания t_доп=1 с. Найти вероятность ожидания сверх допустимого времени.

9. На входы блока ГИ в ЧНН поступает 1440 вызовов. Блок обслуживается одним управляющим устройством (маркером) по системе с ожиданием. Время работы маркера при установлении соединения составляет 500 мс. Определить сколько в среднем вызовов будет ожидать начала обслуживания маркером более 1 сек.

10. Двухпроцессорное управляющее устройство цифровой АТС обслуживает вызовы по системе с ожиданием в режиме разделения вызовов между процессорами. Длительность обслуживания вызовов процессором составляет h=5 мс. Качество обслуживания вызовов . Сколько максимально вызовов может быть обслужено управляющим устройством в ЧНН.

11. Рассчитать величину возникающей на цифровой АТС нагрузки от абонентов следующих категорий: индивидуального пользования – Nи=3000; народно-хозяйственного сектора в "деловом" районе - Nнд=3000; народно-хозяйственного сектора в "спальном" районе - Nнс=2000; таксофонов местной связи Nт. местн.=100; таксофонов междугородних (исходящая связь) Nт. межд.=25; районных переговорных пунктов (РПП) Nрпп=40; исходящих СЛ от УАТС (на правах абонентов) Nсл=40; факсимильных аппаратов (соединение по телефонному алгоритму) Nф=150; абоненты ЦСИО с доступом: типа 2B+D = 40; типа 30B+D = 10; При определении возникающей нагрузки учесть нагрузку на ЗСЛ и УСС. Нумерация на сети шестизначная.


12. Рассчитать величину потерь в полнодоступном пучке линий, включенном в выходы двухзвенного блока ГИ. Параметры блока следующие: N=60, M=400, n_A=15, m_A=20, k_A=4, q=1, f=1. На входы блока ГИ поступает нагрузка 30 Эрл. Интенсивность нагрузки, поступающей на пучок линий, 8 Эрл. Изобразить схему блока в координатном и символическом виде.


13. Рассчитать число линий в направлении ГИ методом эффективной доступности, если нагрузка на один вход блоков ГИ а_вх =0,5 Эрл, нагрузка в направлении искания Y_и =35 Эрл, величина потерь сообщения 0,005. Параметры блока следующие: число коммутаторов на звене А k_A=4, число входов в один коммутатор на звене А n_A=15, число выходов из коммутатора звена А m_A=20, число выходов в направлении из одного коммутатора на звене В q=2, связность f=1. Изобразить схему блока ГИ.


14. Для изображенного на схеме блока абонентского искания, построенного на МКС 10х10х3, рассчитать методом вероятностных графов максимальное значение интенсивности удельной исходящей нагрузки, при которой величина потерь по исходящей и входящей связи не превысит 0,005. Удельные интенсивности исходящей и входящей нагрузок принять равными.


Построить вероятностный граф.

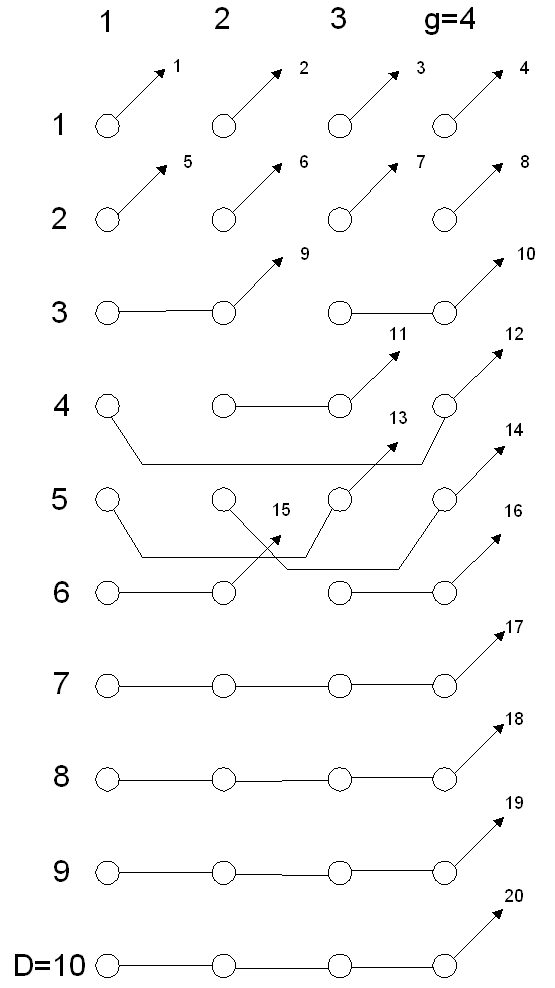

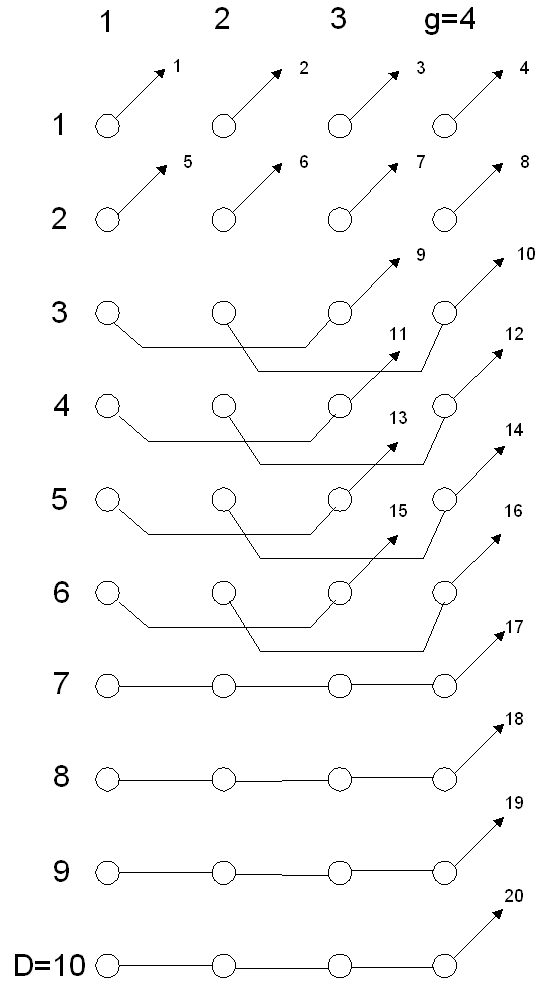

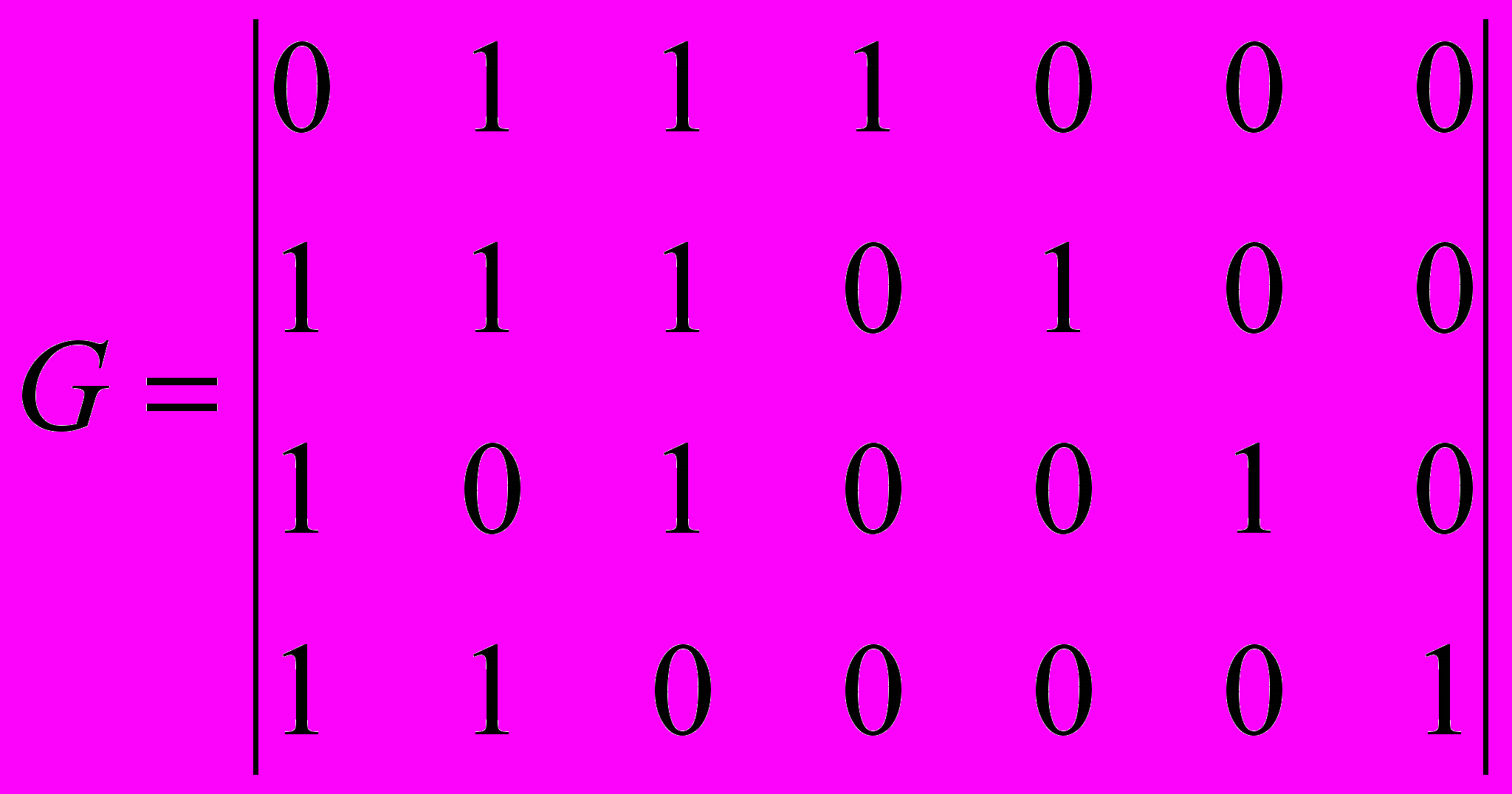

15. Построить матрицу связности для приведенной на рисунке неполнодоступной КС.


16. Построить матрицу связности для приведенной на рисунке неполнодоступной КС.


17. Рассчитать величину возникающей на цифровой АТС нагрузки от абонентов следующих категорий:


индивидуального пользования – Nи=3000;

народно-хозяйственного сектора в "деловом" районе - Nнд=3000;

народно-хозяйственного сектора в "спальном" районе - Nнс=2000;

таксофонов местной связи Nт.местн.=100;

таксофонов междугородних (исходящая связь) Nт.межд.=25;

районных переговорных пунктов (РПП) Nрпп=40;

исходящих СЛ от УАТС (на правах абонентов) Nсл=40;

факсимильных аппаратов (соединение по телефонному алгоритму) Nф=150;

абоненты ЦСИО с доступом:

типа 2B+D = 40;

типа 30B+D = 10;

При определении возникающей нагрузки учесть нагрузку на ЗСЛ и УСС. Нумерация на сети шестизначная.

18. На ГТС существуют две РАТС – РАТС1 и РАТС2, абоненты которых создают соответственно нагрузки Y1=250 и Y2=220 Эрл. Проектируется РАТС3, ожидаемая нагрузка которой Y3=140 Эрл. Определить значения межстанционной нагрузки Y31 Y32 Y33, если нагрузка на выходе ступени ГИ равна Yвых.ГИ=0,85 Yвх.ГИ, значения нормированных коэффициентов тяготения равны n13=0,4; n12=0,5; n23=0,6


2. Системы коммутации


1. Коммутация каналов, пакетов, сообщений.

2. Оконечные устройства. Принцип работы и характеристики. Обобщенная схема телефонных аппаратов. Способы набора номера.

3. Принципы построения цифровых коммутаторов (пространственный, временной). Адресная и информационная память.

4. Способы управления установлением соединений: непосредственное и косвенное управление, прямой и обходной способы установления соединений.

5. Обобщенная структурная схема цифровой АТС. Преобразование аналогового сигнала в цифровую форму.

6. Идеология и архитектура Softswitch коммутатора.

7. Многоканальные разговорные ИКМ - тракты с временным разделением каналов (ВРК).

8. Архитектура и интерфейсы GSM (мобильная станция, подситсема базовых станций, центр коммутации, домашний и визитный регистры).

9. Коммутация в GSM (пример обслуживания вызова от абонента ТфОП к абоненту мобильной сети).

10.Сеть общеканальной сигнализации ОКС- 7. Принципы построения, режимы.

11. Уровни и подсистемы ОКС-7.

12. Подсистема передачи сообщений (МТР) ОКС-7.

13.Подсистема пользователя сети ОКС-7 с интеграцией служб (ISUP). Сигнальные сообщения при установлении соединения. Сценарий процесса установления соединения.

14. Коммутация в IP-технологиях.

15. GSM. Обновление местоположения. Аутентификация и защита.

16. GSM. Передача соединения (хэндовер). Роуминг.

17. Многостанционный доступ с кодовым разделением (CDMA).

18. Организация технического контроля и обслуживания коммутационных станций.

19. Сети на основе CDMA. Архитектура сети. Каналы трафика и управления.

20. Сети на основе CDMA. Регистрация в сети. Обмен сигналами между мобильной и базовой станциями.


Литература

1. Гольдштейн Б. С. Системы коммутации. - Учебник для вузов – М. : Издательство: BHV. ., 2004 г - 318 с.

2. Абилов А. В. Сети связи и системы коммутации.- Ижевск: Изд-во ИжГТУ, 2002 – 352 с.Абилов


А.Н. Берлин Сотовые системы связи. Электронная книга


Задача. № 1.

По следующим данным представить эквивалентную схему пространственного коммутатора:

число входов – 32;

число каналов на входе – 512;

Аб1:

№ входа – 7,

№ канал – 28;

Аб2:

№ входа – 17;

№ канала – 500.

Определить число мультиплексоров, необходимых для реализации схемы. Определить число ячеек в адресном поле и их разрядность.

Записать в ячейках адресного поля адреса, необходимые для установления соединения между заданными абонентами.

Пояснить порядок работы пространственного коммутатора при установлении двухстороннего соединения.


Задача. № 2.

По следующим данным представить эквивалентную схему пространственного коммутатора:

число входов – 32;

число каналов на входе – 256;

Аб1:

№ входа – 23,

№ канал – 14;

Аб2:

№ входа – 1;

№ канала – 8.

Определить число мультиплексоров, необходимых для реализации схемы. Определить число ячеек в адресном поле и их разрядность.

Записать в ячейках адресного поля адреса, необходимые для установления соединения между заданными абонентами.

Пояснить порядок работы пространственного коммутатора при установлении двухстороннего соединения.

Задача. № 3.

По следующим данным представить эквивалентную схему пространственного коммутатора:

число входов – 16;

число каналов на входе – 512;

Аб1:

№ входа – 8,

№ канал – 22;

Аб2:

№ входа – 7;

№ канала – 344.

Определить число мультиплексоров, необходимых для реализации схемы. Определить число ячеек в адресном поле и их разрядность.

Записать в ячейках адресного поля адреса, необходимые для установления соединения между заданными абонентами.

Пояснить порядок работы пространственного коммутатора при установлении двухстороннего соединения.


Задача. № 4.

По следующим данным представить эквивалентную схему пространственного коммутатора:

число входов –16;

число каналов на входе – 256;

Аб1:

№ входа – 13,

№ канал – 120;

Аб2:

№ входа – 9;

№ канала – 155.

Определить число мультиплексоров, необходимых для реализации схемы. Определить число ячеек в адресном поле и их разрядность.

Записать в ячейках адресного поля адреса, необходимые для установления соединения между заданными абонентами.

Пояснить порядок работы пространственного коммутатора при установлении двухстороннего соединения.


Задача. № 5.

По следующим данным представить эквивалентную схему пространственного коммутатора:

число входов – 32;

число каналов на входе – 256;

Аб1:

№ входа – 27,

№ канал – 150;

Аб2:

№ входа – 31;

№ канала – 45.

Определить число мультиплексоров, необходимых для реализации схемы. Определить число ячеек в адресном поле и их разрядность.

Записать в ячейках адресного поля адреса, необходимые для установления соединения между заданными абонентами.

Пояснить порядок работы пространственного коммутатора при установлении двухстороннего соединения.


Задача 6.

По следующим данным представить схему временного коммутатора, показав на ней сдвигающий регистр преобразователь последовательного кода в параллельный и преобразователь параллельного кода в последовательный, участвующих в соединении, номер ячейки информационной памяти, номер ячейки адресного поля и адрес в ячейке, необходимый для установления соединения между заданным входящим и исходящим каналом:

Емкость временного коммутатора – 128;

№ вх. канала – 21;

№ исх. канала – 107.

Определить число ячеек, необходимых для образования необходимой емкости и проводности информационной памяти.

Определить разрядность и число ячеек, необходимых для реализации адресного поля.


Задача 7.

По следующим данным представить схему временного коммутатора, показав на ней сдвигающий регистр преобразователь последовательного кода в параллельный и преобразователь параллельного кода в последовательный, участвующих в соединении, номер ячейки информационной памяти, номер ячейки адресного поля и адрес в ячейке, необходимый для установления соединения между заданным входящим и исходящим каналом:

Емкость временного коммутатора – 256;

№ вх. канала – 10;

№ исх. канала – 200.

Определить число ячеек, необходимых для образования необходимой емкости и проводности информационной памяти.

Определить разрядность и число ячеек, необходимых для реализации адресного поля.


Задача 8.

По следующим данным представить схему временного коммутатора, показав на ней сдвигающий регистр преобразователь последовательного кода в параллельный и преобразователь параллельного кода в последовательный, участвующих в соединении, номер ячейки информационной памяти, номер ячейки адресного поля и адрес в ячейке, необходимый для установления соединения между заданным входящим и исходящим каналом:

Емкость временного коммутатора – 512;

№ вх. канала – 42;

№ исх. канала – 476.

Определить число микросхем, необходимых для образования необходимой емкости и проводности информационной памяти.

Определить разрядность и число микросхем, необходимых для реализации адресного поля.


Задача 9.

По следующим данным представить схему временного коммутатора, показав на ней сдвигающий регистр преобразователь последовательного кода в параллельный и преобразователь параллельного кода в последовательный, участвующих в соединении, номер ячейки информационной памяти, номер ячейки адресного поля и адрес в ячейке, необходимый для установления соединения между заданным входящим и исходящим каналом:

Емкость временного коммутатора – 512;

№ вх. канала – 75;

№ исх. канала – 500.

Определить число ячеек, необходимых для образования необходимой емкости и проводности информационной памяти.

Определить разрядность и число ячеек, необходимых для реализации адресного поля.


Задача 10.

По следующим данным представить схему временного коммутатора, показав на ней сдвигающий регистр преобразователь последовательного кода в параллельный и преобразователь параллельного кода в последовательный, участвующих в соединении, номер ячейки информационной памяти, номер ячейки адресного поля и адрес в ячейке, необходимый для установления соединения между заданным входящим и исходящим каналом:

Емкость временного коммутатора – 128;

№ вх. канала – 122;

№ исх. канала – 91.

Определить число ячеек, необходимых для образования необходимой емкости и проводности информационной памяти.

Определить разрядность и число ячеек, необходимых для реализации адресного поля.


Задача 11.

По следующим данным представить схему блока ГИ типа коммутационное поле с раздельной коммутацией "время-пространство-время", указав на схеме входящий временной коммутатор, информационную память, исходящий временной коммутатор, участвующие в двухстороннем соединении:

Входящий временной коммутатор:

№ вх. Канала – 91;

№ исх. канала – 412.

Пространственный коммутатор:

№ входа – 3;

№ выхода – 16.

Исходящий временной коммутатор:

№ исх. канала – 122.

Показать номера входящего временного коммутатора и исходящего временного коммутатора, которые определяются по номерам входа и выхода пространственного коммутатора.

Указать номера ячеек информационной памяти, номера ячеек адресного поля и адреса в ячейках адресного поля.

Описать порядок работы схемы при установлении соединения.


Задача 12.

По следующим данным представить схему блока ГИ типа коммутационное поле с раздельной коммутацией "время-пространство-время", указав на схеме входящий временной коммутатор, информационную память, исходящий временной коммутатор, участвующие в двухстороннем соединении:

Входящий временной коммутатор:

№ вх. Канала – 225;

№ исх. канала – 42.

Пространственный коммутатор:

№ входа – 1;

№ выхода – 19.

Исходящий временной коммутатор:

№ исх. канала – 99.

Показать номера входящего временного коммутатора и исходящего временного коммутатора, которые определяются по номерам входа и выхода пространственного коммутатора.

Указать номера ячеек информационной памяти, номера ячеек адресного поля и адреса в ячейках адресного поля.

Описать порядок работы схемы при установлении соединения.


Задача 13.

По следующим данным представить схему блока ГИ типа коммутационное поле с раздельной коммутацией "время-пространство-время", указав на схеме входящий временной коммутатор, информационную память, исходящий временной коммутатор, участвующие в двухстороннем соединении:

Входящий временной коммутатор:

№ вх. Канала – 125;

№ исх. канала – 56.

Пространственный коммутатор:

№ входа – 2;

№ выхода – 20.

Исходящий временной коммутатор:

№ исх. канала – 500.

Показать номера входящего временного коммутатора и исходящего временного коммутатора, которые определяются по номерам входа и выхода пространственного коммутатора.

Указать номера ячеек информационной памяти, номера ячеек адресного поля и адреса в ячейках адресного поля.

Описать порядок работы схемы при установлении соединения.


Задача 14.

По следующим данным представить схему блока ГИ типа коммутационное поле с раздельной коммутацией "время-пространство-время", указав на схеме входящий временной коммутатор, информационную память, исходящий временной коммутатор, участвующие в двухстороннем соединении:

Входящий временной коммутатор:

№ вх. Канала – 314;

№ исх. канала – 46.

Пространственный коммутатор:

№ входа – 2;

№ выхода – 29.

Исходящий временной коммутатор:

№ исх. канала – 225.

Показать номера входящего временного коммутатора и исходящего временного коммутатора, которые определяются по номерам входа и выхода пространственного коммутатора.

Указать номера ячеек информационной памяти, номера ячеек адресного поля и адреса в ячейках адресного поля.

Описать порядок работы схемы при установлении соединения.


Задача 15.

По следующим данным представить схему блока ГИ типа коммутационное поле с раздельной коммутацией "время-пространство-время", указав на схеме входящий временной коммутатор, информационную память, исходящий временной коммутатор, участвующие в двухстороннем соединении:

Входящий временной коммутатор:

№ вх. канала – 415;

№ исх. канала – 84.

Пространственный коммутатор:

№ входа – 21;

№ выхода – 7.

Исходящий временной коммутатор:

№ исх. канала – 412.

Показать номера входящего временного коммутатора и исходящего временного коммутатора, которые определяются по номерам входа и выхода пространственного коммутатора.

Указать номера ячеек информационной памяти, номера ячеек адресного поля и адреса в ячейках адресного поля.

Описать порядок работы схемы при установлении соединения.


3. Сети связи

1. Система электросвязи РФ, ее подсистемы и службы (телефонной связи, документальной связи, подвижной связи и др.).

2. Классификация и принципы построения сетей связи различного назначения. Коммутируемые и некоммутируемые сети.

3. Стандартизация в области телекоммуникаций. Международные и национальные стандарты, организации стандартизации.

4. Принципы построения телефонных аналоговых сетей (сельских, городских, внутризоновых, междугородных и международных).

5. Стратегии цифровизации на сетях РФ.

6. Построение нерайонированной цифровой ГТС

7. Построение районированной цифровой ГТС.

8. Построение цифровой ГТС с кольцевой структурой. Включение цифровых УПАТС

9. Стратегии цифровизации сельских телефонных сетей (СТС).

10. Системы нумерации на телефонных сетях.

11. Сигнализация ТфОП, особенности сигнализации сельских первичных сетей.

12. Пути развития и эволюции ГТС и СТС в РФ.

13. Концепции развития городских первичных сетей.

14. Концепции развития сельских первичных сетей.

15. Основы построения и функционирования цифровых сетей с интеграцией служб. Особенности технологии ISDN, B-ISDN. Интерфейсы, протоколы.

16. Сети передачи данных. Модель взаимодействия открытых систем.

17. Особенности сетевой технологий X.25. Интерфейсы, протоколы.

18. Особенности сетевой технологий Frame Relay. Интерфейсы, протоколы.

19. Особенности технологии АТМ. Интерфейсы, протоколы.

20. Особенности технологии TCP/IP. Стек протоколов.

21. Основы построения и функционирования интеллектуальных сетей. Наборы услуг.

22. Концептуальная модель IN, особенности плоскостей модели.

23. Принципы управления на сетях связи.

24. Особенности моделей TMN.

25. Принципы построения сетей подвижной связи. Поколения сетей сотовой связи. Стандарты GSM, CDMA.

26. Особенности сетей 3G и 4G. Технология LTE.

27. Сети NGN. Концепции построения сетей NGN.


Литература

1. Абилов, А. В. Сети связи и системы коммутации.- Ижевск: Изд-во ИжГТУ, 2003. – 352 с.

2. Олифер, В.Г. Компьютерные сети. Принципы, технологии, протоколы: учеб. пос. – СПб: Питер, 2007. – 958 с.

3. Шмалько, А. В. Цифровые сети связи: основы планирования и построения. - М.: Эко-Трендз, 2001. – 282 с.


Задачи по дисциплине

^ СИСТЕМЫ ДОКУМЕНТАЛЬНОЙ ЭЛЕКТРОСВЯЗИ


1. Построить коды Хэмминга (m=3) и БЧХ (m=4, =3). Сравнить коды по помехоустойчивости, скорости передачи, сложности построения кодирующих и декодирующих устройств.

2. Дискретный источник выдает символы из ансамбля с вероятностями =0,3; =0,15; =0,25; =0,15; =0,1; =0,05. Закодировать символы данного ансамбля кодом Шеннона-Фано и Хаффмана. Сравнить коды по коэффициентам относительной эффективности и статистического сжатия.


3. Закодировать двоичную последовательность 101000110000001 кодами: без возвращения к нулю (NRZ), с чередованием полярности импульсов (AMI), c замещением трех нулей (B3ZS). Сравнить коды по следующим параметрам: эквивалентной мощности; коэффициенту, характеризующему среднее значение тактовой частоты; коэффициенту устойчивости признака тактовой частоты.


4. Закодировать двоичную последовательность 1100011000011110 алфавитным кодом (4В3Т), парноизбирательным троичным кодом (PST), четырехуровневым кодом 2B1Q. Сравнить коды 4В3Т и PST по следующим параметрам: количеству групп в исходной и кодируемой последовательности, избыточности кода и коэффициенту изменения тактовой частоты. Для кода 2B1Q рассчитать относительную скорость передачи.


5. Код Хэмминга задан матрицей . Декодировать кодовое слово 1100011. Определить:

• проверочную матрицу ;

• кодовое слово, соответствующее информационной последовательности 1111;

• скорость передачи R, число обнаруживаемых ошибок , число исправляемых ошибок .


6. Построить код Рида-Соломона () над полем Галуа . Определить количество информационных символов k, скорость передачи R, избыточность кода , кодовое расстояние , число обнаруживаемых ошибок .

7. Определить величину краевых искажений и коэффициент использования синхронного канала в случае применения метода наложения, если минимальная длительность сигнала, выдаваемого источником - , расстояние между импульсами несущей - . Как изменятся величина краевых искажений и коэффициент использования синхронного канала в случае применения метода скользящего индекса с подтверждением (СИП), если число зон, на которые разбивается интервал , равно 8.

Нарисуйте временные диаграммы, иллюстрирующие применение метода СИП и метода наложения.


8. Модем использует КАМ со следующими кодировками линейного сигнала

В Абсолютная фаза Первый бит Относит. Амплиту- да 0,90 0 3 180,270 1 5 45,135 0  225,315 1  торой бит	Третий бит	Четвертый бит	Изменение фазы в градусах
0	0	1	0
0	0	0	45
0	1	0	90
0	1	1	135
1	1	1	180
1	1	0	225
1	0	0	270
1	0	1	315

• Нарисуйте временную диаграмму сигнала на выходе модема, если на вход подана двоичная последовательность


1 1 0 1 1 0 1 0 1 0 1 1 1 со скоростью 2400 бит/с.

• Чему равна скорость модуляции линейного сигнала и частота несущей?


Какой метод разделения направлений передачи и приема при работе по 2-проводной линии использует такой модем?


9. Модем поддерживает протокол V.33, в котором применяется:

• треллис-модуляция: КАМ-128 КАМ-64 КАМ-32 КАМ-16;


(6 инф. симв.+1 пров.) (5 +1) (4 +1) (3 +1)

• линейная скорость: 2400 Бод;

• самофазируемое скремблирование: P(x) = .


Определить:

1. Скорость передачи информации для всех видов модуляции.

2. Какой вид модуляции будет применен в модеме при отношении =0 дБ.

3. Нарисовать схему скремблера.


4. Цифровые системы передачи

1. Основные характеристики первичных сигналов связи. Параметры типовых каналов и трактов.

2. Построение каналов двухстороннего действия. Устойчивость двухсторонних каналов. Канал ТЧ.

3. Принципы формирования многоканальных сигналов в МСП с ЧРК.

4. Структура оконечной станции АСП. Линейный тракт АСП

5. Коррекция искажений в каналах и линейных трактах АСП.

6. Помехи в каналах и трактах АСП. Оценка и нормирование помех.

7. Автоматическое регулирование уровней передачи. Организация контрольного канала. Многочастотная система АРУ.

8. Принципы построения систем передачи с ВРК.

9. Структурная схема оконечной станции ЦСП с ИКМ. Структура цикла передачи первичной ЦСП с ИКМ.

10. Аналого-цифровое оборудование ЦСП с ИКМ.

11. Тактовая, цикловая и сверхцикловая синхронизации. Приемники циклового синхросигнала.

12. Линейный тракт ЦСП. Искажения в ЛТ ЦСП.

13. Регенерация сигналов в цифровых линейных трактов.

14. Нормирование качества передачи по каналам и трактам ЦСП и ВОСП.

15. Принципы построения волоконно-оптических систем передачи.

16. Методы уплотнения волоконно-оптических линий связи.

17. Синхронная цифровая иерархия (СЦИ). Принципы формирования транспортных структур, особенности топологии сети СЦИ.

18. Аппаратура ЦСП для магистральных, внутризоновых и местных участков сети связи.


Литература

1. В. И. Иванов, В. Н. Гордиенко, Г. Н. Попов, и др. Цифровые и аналоговые системы передачи: Учебник для вузов/ Под ред. B. И. Иванова. – 2-е изд. – М.: Горячая линия – Телеком, 2003. – 232 с.

2. Многоканальные системы передачи / Н.Н. Баева, В.Н. Гордиенко, С.А. Курицын и др.; Под ред. Н.Н. Баевой и В.Н. Гордиенко: учебн. пособие для вузов. - М.: Радио и связь, 1997. - 559 с.


3. В. И. Кириллов Многоканальные системы передачи: учебник для вузов. – М. : Новое знание, 2002. – 751 с.


^ ТИПОВЫЕ ЭКЗАМЕНАЦИОННЫЕ ЗАДАЧИ


1. Построить структурную схему трехканальной СП с ЧРК на основе амплитудной модуляции с передачей двух боковых и несущей. Определить значения несущих частот для каждого канала и значение верхней граничной частоты группового сигнала , если известны значения нижней граничной частоты группового сигнала и полоса частот первичного сигнала.


2. Канал ТЧ в линейном спектре системы должен занять полосу частот 30,3 - 33,4 кГц. Нарисуйте схему аппаратуры при использовании двукратного преобразования частоты, выберите несущие частоты, постройте диаграмму преобразования частоты, определите виртуальную несущую. Расположение частот в линейном спектре должно быть прямым.


3. Канал ТЧ в линейном спектре системы должен занять полосу частот 30,6 - 33,7 кГц. Нарисуйте схему аппаратуры при использовании двукратного преобразования частоты, выберите несущие частоты, постройте диаграмму преобразования частоты, определите виртуальную несущую. Расположение частот в линейном спектре должно быть инверсным.


4. Определить значения уровней сигнала по напряжению , дБн, по току , дБт, если заданы уровень сигнала по мощности и сопротивление нагрузки R. Определить также мощность сигнала Р, мВт.


5. Задан уровень сигнала по мощности в ТНОУ. Определить значения абсолютных уровней по мощности, напряжению и току для этого же сигнала, но в точке с измерительным уровнем и сопротивлением нагрузки. Определить также в этой точке мощность сигнала.


6. На вход семиразрядного линейного кодера с шагом квантования, равным 10 мВ, поданы импульсы АИМ-2, амплитудные мгновенные значения которых равны +48 мВ, +812 мВ и –812 мВ. Кодирование осуществляется в симметричном коде. Какова структура кодовых групп, образующихся на его выходе?


7. Определить динамический диапазон сигнала, если известны его помехозащищенность, средняя мощность и пик-фактор.


8. Определите минимальное количество разрядов в кодовом слове, при котором обеспечивается заданная защищенность гармонического сигнала с минимальной амплитудой от шумов квантования при равномерном квантовании. Постройте зависимость защищенности от уровня гармонического сигнала при изменении его амплитуды от до напряжения ограничения .

8. В соответствии с рекомендацией МСЭ-Т G.821 рассчитать допустимые значения параметров качества передачи А, Б, и В для участка магистральной первичной сети ВВС РФ заданной протяженности.


9. В соответствии с рекомендацией МСЭ-Т G.821 рассчитать допустимые значения параметров качества передачи А, Б, и В для участка внутризоновой первичной сети ВВС РФ заданной протяженности.


10. Рассчитать частоту дискретизации для группового сигнала, занимающего полосу частот от до , а также полосу расфильтровки между сигналом и ближайшей паразитной составляющей . Изобразить спектр дискретизированного сигнала.


11. На вход нелинейного кодера с А-характеристикой поступает отсчет с амплитудой U мВ. Определить номера сегмента и шага внутри сегмента, а также ошибку квантования, если известно напряжение ограничения.


12. На вход нелинейного кодера с А-характеристикой поступает отсчет с амплитудой U мВ. Определить напряжение ограничения, если на его выходе при этом была сформирована комбинация 01110011.


13. На выходе нелинейного кодера с А-характеристикой сформирована кодовая комбинация 00100111. Определить амплитуду отсчета на входе кодера, номер сегмента и номер шага квантования внутри сегмента, если задано напряжение ограничения.


14. Для двух отсчетов первичного аналогового сигнала с амплитудами и при заданном напряжении ограничения выполните операции равномерного квантования и кодирования в симметричном - разрядном двоичном коде. Определите величины ошибок квантования этих отсчетов. Исходные данные приведены в таблице.
