2.4 Описание конструкции цилиндрического редуктора

Редуктор состоит из массивного чугунного корпуса, узлов зубчатых колес и шестерен с опорами, крышек подшипников и регулировочных колец (рисунок 2.2).

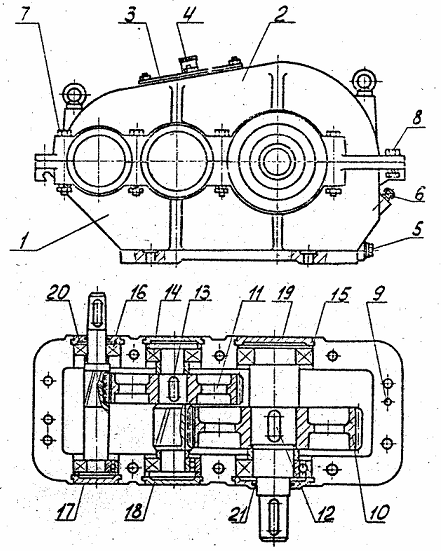

Рисунок 2.2 – Конструкция двухступенчатого цилиндрического
редуктора с развернутой схемой

КОРПУС служит для размещения в нем деталей передач, для заливки смазки зубчатых колес и подшипников, предохранения их от загрязнения и для восприятия усилий, возникающих в процессе работы механизма. Корпус должен быть достаточно прочным и жестким, так как в случае его деформации возникает перекос валов, что может привести к повышенному износу зубьев вследствие неравномерности распределения нагрузки и даже к поломке. Для повышения жесткости корпус усиливают ребрами, расположенными на участках размещения опор валов. Для удобства монтажа корпус выполнен разъемным. Плоскость разъема горизонтальна и проходит через оси валов. Нижняя часть корпуса 1 называется картером, верхняя 2 – крышкой. На крышке имеется смотровое окно 3, закрытое прямоугольной крышкой с отдушиной 4, которая служит для выравнивания давления внутри корпуса редуктора с атмосферным. В картере 1 имеется пробка 5 для слива масла и щуп 6 для замера его уровня. Картер и крышку скрепляют болтами 7, 8.

^ ЗУБЧАТЫЕ КОЛЕСА служат для передачи вращательного движения. В редукторе могут быть цилиндрические прямозубые или косозубые колеса. По сравнению с прямозубыми косозубые передачи имеют повышенную нагрузочную способность и работают более плавно.

Колеса 10, 11 насаживают на вал по посадке, гарантирующей натяг в сопряжении, или используют шпонки 12, 13. В отдельных случаях шестерни изготавливают заодно с валом, получая так называемые валы-шестерни.

ПОДШИПНИКИ 14, 15, 16 служат для поддержки вращающихся валов. Подшипник качения состоит из внутреннего и наружного колец с желобами для качения шариков, комплекта шариков (роликов) и сепаратора, удерживающего шарики (ролики) на
определенном расстоянии друг от друга. Подшипник надевают на вал неподвижно и вставляют в корпус по посадке с зазором.

^ КРЫШКИ ПОДШИПНИКОВ 17–21 служат для предотвращения попадания пыли и грязи внутрь корпуса и в подшипниковые узлы.

БОЛТОВЫЕ СОЕДИНЕНИЯ служат для скрепления корпуса и крышки редуктора.

ШТИФТЫ 9 предназначены для точного фиксирования положения крышки относительно корпуса редуктора при совместной расточке гнезд под подшипники и при сборке редуктора.

^ СМАЗКА РЕДУКТОРА в настоящее время в машиностроении широко применяется циркуляционная и картерная. В данной конструкции редуктора применена картерная смазка, которая осуществляется окунанием зубчатых колес в масло, заливаемое в картер редуктора. Смазка подшипников может быть густая (пластичная), и осуществляемая разбрызгиванием масла. Способ смазки выбирается с учетом окружной скорости зубчатых колес.

^

2.5 Порядок выполнения работы

2.5.1 Разборка редуктора и ознакомление с конструкцией и назначением
отдельных узлов

Разборка одного из редукторов, указанных преподавателем, производится в следующем порядке: развинчивают болты крепления корпуса, поднимают крышку, используя отжимной болт. Поскольку крышка редуктора является тяжелой деталью, редуктор может перед началом работы находиться в разобранном виде, что дает возможность сразу приступить к знакомству с конструкцией и назначением деталей и узлов редуктора (валов, крышек, регулировочных колец, щупа масломера, сливной пробки).


^ 2.5.2 Определение геометрических параметров быстроходной или тихоходной ступеней цилиндрического зубчатого редуктора

Для решения этой задачи необходимо провести ряд точных замеров с помощью штангенциркуля с точностью до 0,1 мм и вычислить параметры зацепления (рисунок 2.3). Для определения параметров каждой ступени редуктора необходимо сосчитать количество зубьев шестерни и колеса каждой ступени, измерить диаметры вершин зубьев , ширину колес , межосевые расстояния , наружные диаметры подшипников , внутренние диаметры подшипников , ширину подшипников .

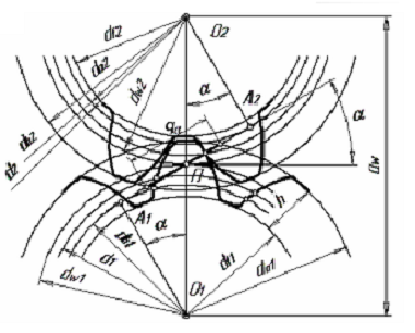

Рисунок 2.3 – Основные геометрические параметры зубчатого зацепления


2.5.2.1 Модуль зубчатых колес – основная характеристика размеров зубьев.

Модуль – величина, пропорциональная шагу по делительному цилиндру, измеренная в миллиметрах:

.

Для косозубых передач определяют торцовые и нормальные шаги и модули.

Шаг в торцовом сечении – это расстояние между одноименными точками профилей соседних зубьев, измеренное по дуге делительной окружности зубчатого колеса.

Нормальный шаг – кратчайшее расстояние по делительному цилиндру между одноименными точками двух соседних зубьев в сечении, перпендикулярном зубу:

,

где  – угол наклона зубьев по делительному цилиндру. Соответственно, нормальный модуль:

.

Для прямозубых передач торцовые и нормальные шаги, и соответственно, модули совпадают. Модули стандартизированы (таблица 2.1).

Таблица 2.1 – Стандартные модули зубчатого зацепления

№ ряда	Модули
1	1; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 16; 20; 25
2	1; 1,25; 1,375; 1,75; 2,25; 2,75; 3,5; 4,5; 5,5; 5,7; 9; 11; 14; 18; 22

Это дает возможность нарезать зубья стандартным инструментом. Делительный диаметр делит зуб на головку зуба h_г и ножку зуба h_н. Касательная к основным окружностям – линия зацепления. П – полюс зацепления – точка касания начальных окружностей.

Примечание – Предпочтение отдают ряду № 1.

Для косозубых цилиндрических колес стандартизированы нормальные модули. Модуль колеса можно приближенно определить через его геометрические размеры:

для прямозубых ,

для косозубых ,

где – делительный диаметр колеса, мм; – число зубьев.

Так как делительный диаметр колеса невозможно непосредственно замерить, то модуль колеса, а также некоторые его геометрические размеры, можно определить косвенно, пользуясь выражениями:

а) для прямозубых колес , ;

б) для косозубых колес ;

в) ;

г) h =2,25 m,

где – диаметр колеса по вершинам зубьев, мм; – диаметр колеса по впадинам зубьев, мм; h – высота зуба.

2.5.2.2 Передаточное число зубчатой передачи – отношение числа z₂ зубьев большего колеса к числу z₁ зубьев меньшего (шестерни) .

Передаточное число редуктора равно произведению передаточных чисел всех его ступеней. Для двухступенчатого редуктора:

,

где – передаточное число быстроходной ступени; – передаточное число тихоходной ступени.

2.5.2.3 Межосевое расстояние передач – расстояние между осями ведущего и ведомого колес – определяется по формулам:

,

где индексы 1 и 2 соответственно относятся к шестерне и колесу.

Межосевое расстояние передачи можно замерить штангенциркулем, угол наклона зубьев – угломером или вычислить через тригонометрические функции. Модуль зубчатых колес можно определить по формулам:

а) для прямозубых передач ;

б) для косозубых передач .

Так как угол в лабораторных условиях трудно определить достаточно точно, значение может отличаться от стандартного значения. Приняв ближайшее стандартное значение модуля из таблицы 2.1, в обратном порядке рассчитывают фактическое значение угла (с точностью до секунд) и другие геометрические параметры передач. Результаты расчетов и измерений внести в таблицу 2.2.

Таблица 2.2 – Параметры зубчатого зацепления

Параметры	Быстроходная ступень	Тихоходная ступень
Измерения:
Количество зубьев
Диаметр вершин зубьев
Ширина колеса
Межосевое расстояние
Наружный диаметр подшипника
Внутренний диаметр подшипника
Ширина подшипника
Расчетные значения:
Передаточные числа ступеней, ,
Общее передаточное число редуктора
Торцовый модуль
Угол наклона
Нормальный модуль
Диаметры делительных окружностей колеса и шестерни
Межосевое расстояние
Высота h зуба

2.6 Приборы и инструменты к работе


Исследуемый редуктор, измерительная линейка, штангенциркуль, отвертка.


2.7 Содержание отчета


а) наименование и цель работы;

б) кинематическая схема редуктора;

в) формулы, по которым велись расчеты и исходные данные для расчетов, сами расчеты;

г) таблица параметров;

д) выводы и заключения.


^ 3 ЛАБОРАТОРНАЯ РАБОТА № 2.
ИССЛЕДОВАНИЕ
ХАРАКТЕРИСТИК РЕМЕННОЙ ПЕРЕДАЧИ

(4 часа)


Цель работы: экспериментальное определение зависимости ременной передачи от нагрузки (момента на ведомом шкиве), натяжения ремня, передаточного числа u.

Оборудование: специальная установка; штангенциркуль, линейка.
