^ Цикл 2-координатной обработки по контуру. В этом цикле (рис. 1.85) контур должен быть плоским, замкнутым или незамк­нутым и лежащим в горизонтальной плоскости.

^ Цикл 4-координатной обработки по двум контурам. Этот цикл предназначен для 4-координатной обработки по двум плос­ким эквидистантным контурам, лежащим в горизонтальных плос­костях (рис. 1.86). Замкнутые или незамкнутые контуры (нижний и верхний) должны иметь одинаковое количество элементов.

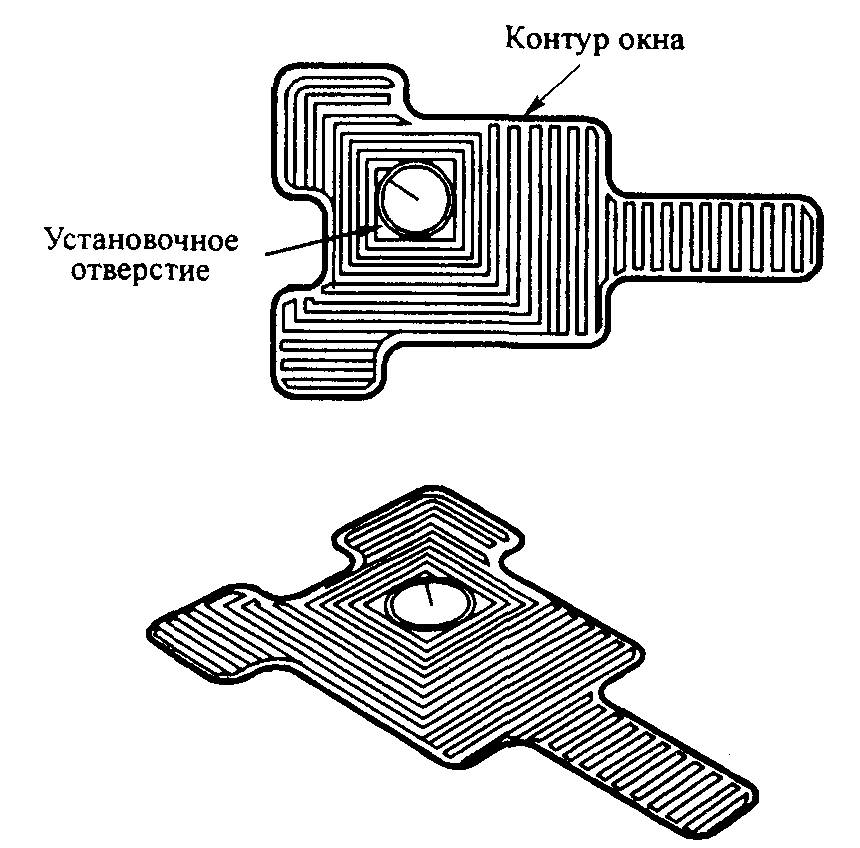

Рис. 1.84. Обработка окна

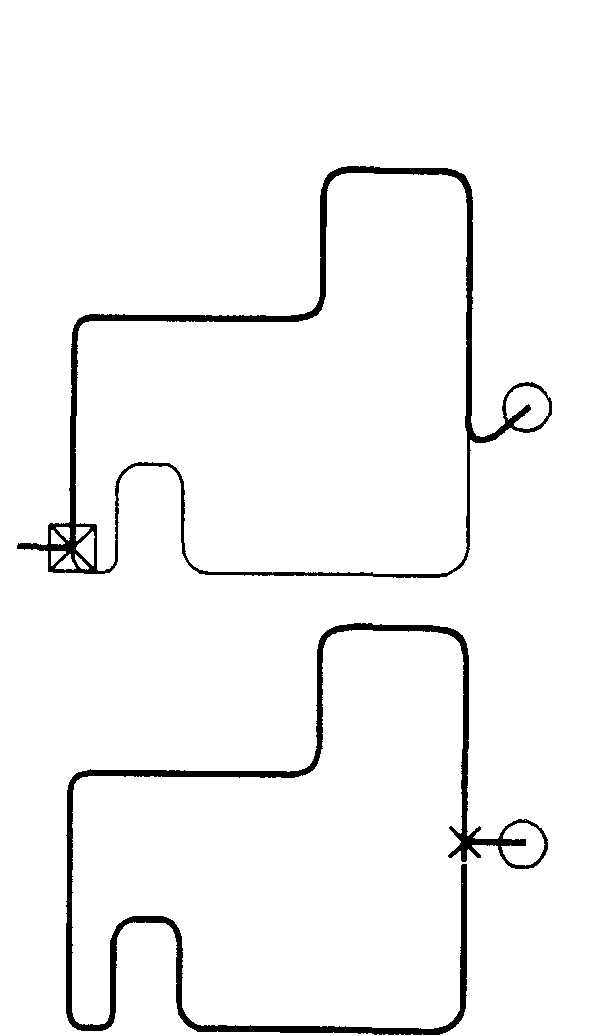

Рис. 1.85. Пример обработки по контуру

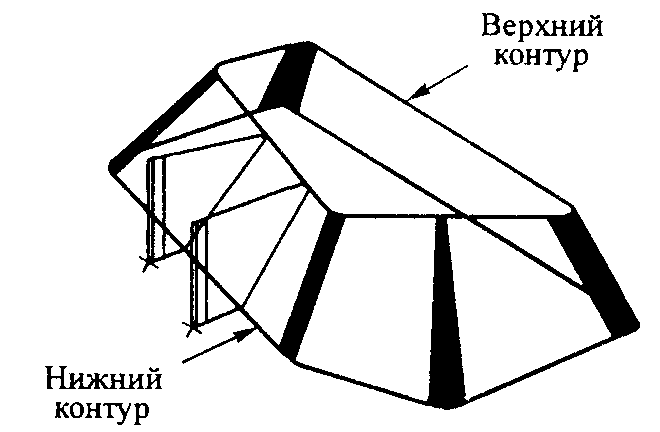

Рис. 1.86. Пример обработки по двум контурам

Процесс электроэрозионной обработки представляет собой со­вокупность последовательностей, операций и циклов. Для его про­ектирования используются имеющиеся в базе данных контролле­ры: AGEE (AG1_WIRE) и CHARMILLES (CH1_WIRE).

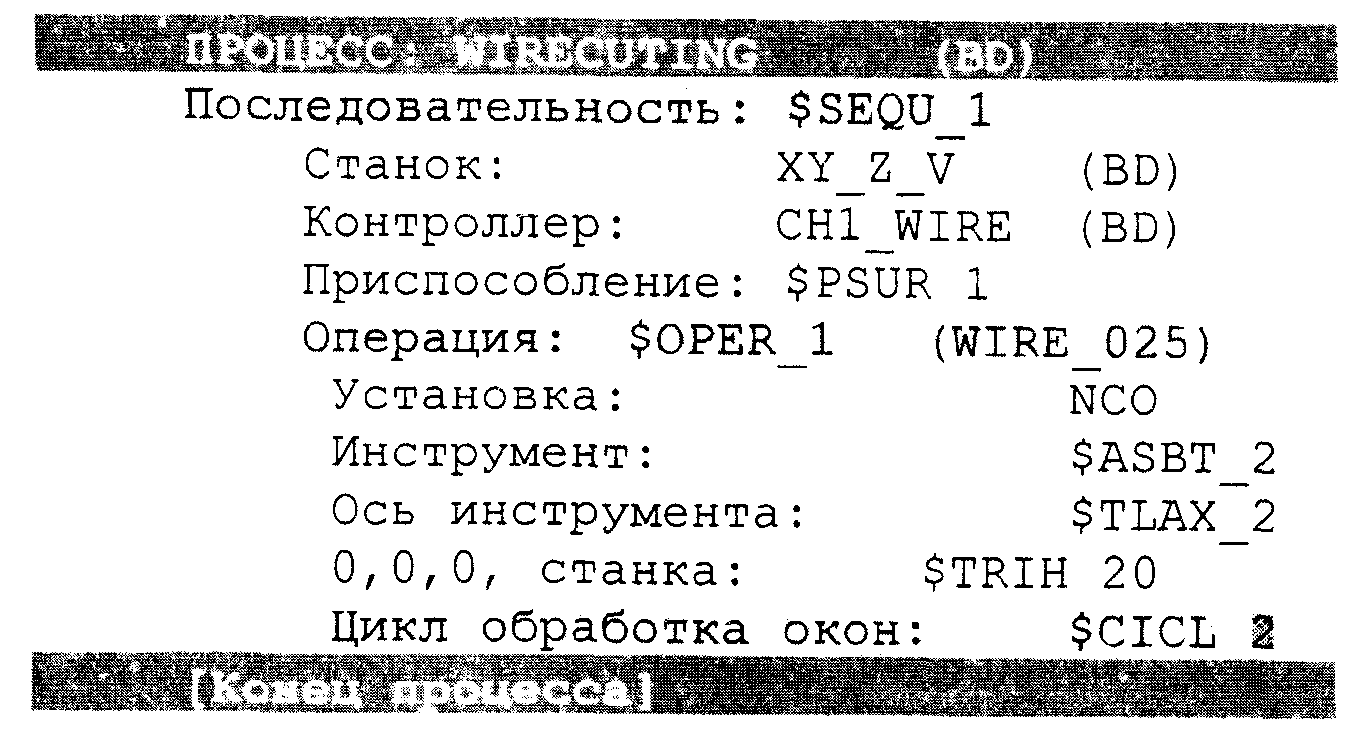

Пример структуры процесса электроэрозионной обработки име­ет следующий вид:



Выходная информация процесса представляется в виде управ­ляющей программы на проблемно-ориентированном языке, управляющей программы в коде конкретного станка с ЧПУ, проектно-технологической документации в требуемом формате. Проектно-технологическая документация может быть оформлена в виде чертежей, текстовой информации или рисунков. Документы созда­ются автоматически по указанному шаблону: список инструмен­тов, карты цикла, карты инструмента, карты последовательностей.

ЗАКЛЮЧЕНИЕ

Проблема внедрения CALS-технологий в практику работы про­мышленных предприятий имеет организационный, технологичес­кий, кадровый аспекты.

В организационном плане прежде всего необходима убежден­ность руководителей предприятий в целесообразности (а в ряде случаев и в неизбежности) перехода к CALS-технологиям, что по­зволит сконцентрировать усилия на разработке и реализации пла­нов реинжиниринга предприятия с постепенным внедрением эле­ментов CALS-технологий. Эти планы направлены на создание кор­поративной автоматизированной системы (КАС), интегрирующей системы автоматизации проектирования, управления и технологи­ческой подготовки производства. Особую важность вопросы со­здания КАС на базе CALS-технологий имеют для производствен­ных объединений, включающих несколько предприятий.

Автономно функционирующие системы САПР, АСУП, АСУТП уже имеются на многих предприятиях. Очевидно, что при их ин­теграции на основе CALS-технологий собственно задача замены уже используемых систем какими-либо другими не ставится, по­скольку замена - процедура дорогостоящая, длительная и болез­ненная, требующая переучивания специалистов. Замена может быть вызвана не особенностями CALS, а лишь выявленной недо­статочной функциональностью используемых систем (например, невозможностью проектирования сборок с тысячами компонентов).

Что в этом случае подразумевается под «единой электронной моделью изделия»? Ответ заключается в следующем: единая элек­тронная модель изделия имеет место, если любая подсистема или пользователь КАС (с соответствующими полномочиями) может, обратившись к базе данных системы, получить нужное подмноже­ство данных об изделии, причем это подмножество будет согласо­вано с подмножествами, запрашиваемыми другими подсистема­ми или пользователями. Очевидно, что подмножества данных (про­фили), запрашиваемые конструкторскими, технологическими, уп­равленческими и другими подсистемами и службами, включают как специфические, так и общие атрибуты, причем общие атрибу­ты будут иметь одинаковые значения в каждом подмножестве.

Если на предприятии автоматизация была развита слабо, то создание на нем КАС нужно начинать с обследования деятельнос­ти предприятия. Перед обследованием формируются и в процессе его проведения уточняются цели обследования - определение воз­можностей и ресурсов для повышения эффективности функцио­нирования предприятия на основе автоматизации процессов управ­ления, проектирования, документооборота и т.п. Содержание об­следования - выявление структуры предприятия, выполняемых функций, информационных потоков, имеющихся опыта и средств автоматизации. Обследование проводят системные аналитики (си­стемные интеграторы) совместно с представителями организации-заказчика.

На основе анализа результатов обследования строят модель, отражающую деятельность предприятия на данный момент. Та­кую модель называют As Is «как есть». Далее разрабатывают исходную концепцию КАС. Эта концепция включает в себя пред­ложения по изменению структуры предприятия, взаимодействию подразделений, информационным потокам, что выражается в мо­дели То Be «как должно быть».

Результаты анализа конкретизируются в техническом задании на создание КАС. В нем указывают потоки входной информации, типы выходных документов и предоставляемых услуг, уровень за­щиты информации, требования к производительности (пропускной способности) и т.п. Техническое задание направляют заказчику для обсуждения и окончательного согласования.

Перевод документов в электронную форму - одна из первых задач внедрения CALS-технологий. Для создаваемого электрон­ного архива документов нужно в соответствии со спецификациями MIL-PRF-2800x выбрать единые форматы представления чертеж­ной и текстовой информации. Далее необходимы разработка про­екта корпоративной вычислительной сети и его реализация, выбор, приобретение и установка системы PDM, обучение сотрудников предприятия работе в КАС.

Для успешного внедрения и использования CALS-технологий предприятие должно располагать инженерными кадрами, знающи­ми методы и умеющими использовать средства автоматизирован­ного проектирования, поскольку CAES-гехнологии развиваются прежде всего на базе САПР.

Список литературы

1. EUCLID3,2D-3D Drafting and Solid Modeling, Referernce Ma­nual: Пер. с англ. EADS MATRA Datavision. 2000.

2. Unigraphics Essentials, User Manual. EDS Unigraphics. 1996.

3. Фоли Дж., вэн Дэм А. Основы интерактивной машинной графики. В 2-х кн. М.: Мир, 1985.

4. ANSYS, Technical Overview. ANSYS, Inc. 1995.

5. SAMSEF.User's Guide in the EUCLID Analist Environment // TERNL. Heat Transfer Analysis. 1995.

6. EUCLID3, Sheet Metal Design, Reference Manual: Пер. с англ. EADS MATRA Datavision. 2000.

7. EUCLID3, Milling, Reference Manual: Пер. с англ. EADS MATRA Datavision. 2000.

8. EUCLID3, Turning, Reference Manual: Пер. с англ. EADS MATRA Datavision. 2000.

9. EUCLID3, Wire Cutting, Reference Manual: Пер. с англ. EADS MATRA Datavision. 2000.

10. Армстронг Д.Р. Моделирование цифровых систем на языке VHDL.M.: Мир, 1992.

11. sys.com/

12. Klein R. Hardware/Software Co-Simulation. Mentor Graphics Corp. //rg.com/

13. Bharathala M. Cycle Simulation. // logic.com/

14. Маслов С.Ю. Теория дедуктивных систем и ее применения. М.: Радио и связь, 1986

15. Bassak G. Formal Verification//g.com/. 1999.

16. Nicolini N., Al-Hashimi B.M., Brown F.D., Williams A.C. BIST Hardware Synthesis for RTL Data Paths Based on Test Compatibility Classes // IEEE Transactions on CAD. V.I 9. № 11.

17. -intertech.com/

18. Haberi 0., Kropf T. Self Testable Boards with Standard IEEE 1149.5 Module Test and Maintenance (MTM) Bus Interface // Proc. of the European Design and Test Conference. IEEE Computer Society. 1994.

19. Куликов О.А., Макаров С.В., Перминов В.Н. Процедура сингулярного разложения матриц специального вида в системах схемотехнического моделирования СБИС // Изв. вузов. Элект­роника. 1999. №4.

20. Schuiz S.E. Focus Report: HDL Simulation Tools // neersatplay.com/. 1996.

21. Schuiz S.E. Timing Analysis Tools and Trends // ag.com/. 1995.

22. com/

23. .com/products/msvhdl.phpl

24. d.com/

25. .com/Product/

26. Средства и технологии проектирования и производства электронных устройств // EDA Express. 2000. № 1.

27. Кокотов В.З. Алгоритм плотного размещения разногабарит­ных элементов на плате // Информационные технологии. 1998. №11.

28. m.pcb.cadence.com/pspice/pspice_datasheets.asp

29. gy.com/

30. Bassak G. Analog and Mixed-Signal Simulators // ag.com/. 1999.

31. Норенкое И.П., Трудоношин ВА., Федорук В.Г. Математи­ческое моделирование объектов мехатроники // Информационные технологии.1995. № 0.

32. sl.com

33. com

34. Стемпковский А.Л., Шепелев В.А., Власов А.В. Системная среда САПР СБИС. М.: Наука, 1994.

35. rg.com/pcb/design.phpl

36. Громов А.И., Каменнова М.С. Идеологические стандарты управления вчера, сегодня, завтра // Информационные технологии в проектировании и производстве. 2001. № 3.

37. MES Explained: High Level Vision/ MESA International //.org. 1997.

38. r.ru

39. s.ru

40. tika.ru

41. an.com.ru

42. .ru

43. Болдырев А.А., Бретман В.В., Громов B.C. Построение АСУТП с помощью ПТК «Интегратор» // МКА. 1998. № 4.

44. Балакин A. LabVIEW SCADA, или просто BridgeVIEW // МКА.1999.№3. -

45. Куцевич Н.А. Factory Suite 2000 - комплексный инструмен­тарий следующего поколения // МКА. 1998. № 4.

46. Сердюков О.В. Контроллеры для автоматизации крупных промышленных объектов // do.nsk.ru/

47. Каталог «Открытые технологии и базовые аппаратно-программные средства для систем промышленной автоматизации и телекоммуникаций» // РТСофтАльянс. 2000. № 2.

48. Синенко О., Куцевич И., Леныиин В. Об интеграции АСУП и АСУТП в единую систему управления предприятием // Промыш­ленные контроллеры и АСУ. 2000. № 10.

49. Горбунов Ю. 3. Управление качеством и новые информацион­ные технологии // nvest.ru/it/analit/quality _management/quality_ control.php

50. Хэссиг К., Арнольд М. Информационная логистика и менеджмент потока работ // ru/issues/5_97/17_5_97.php

51. Industrial Automation Svstems and Integration. PARTS LIBRARY. ISO TC 184/SC4/WG2ISO CD 13584-1. 1995.

52. 876.org

53. Jorgensen E. DoD classes of electronic technical manuals // Naval surface warfare center. 1994.

54. Walraven R„ Raust B. Using AECMA 1000D/ATA 2100 data-sets to generate Class IV lETM's // http:/7www.infoloom.com/gcaconfs/ WEB/granada99/rau.php

55. Domeon M., Malloy T. Styling in Layout-driven & Content-driven Documents /^/ ioom.com/gcaconfs/WEB/paris98. do me on. HTM Comparing/

56. UN/EDIFACT DRAFT DIRECTORY ,7 .org/ trade/untdid/texts/d 100_d.php

57. Karp P.D., Chaudhri V.K. Thome.re J. XOL: An XML-Based Ontology Exchange Eanguage //eaSystems.com. 1999.

58. Буч Г., Рамбо Дж . Джекобсон Ф. UML: Руководство пользователя. : Пер. с англ. М.: ДМК. 2000.

59. Образцов И.Ф., Савельев Л.М., ХазановХ.С. Метод конечных элементов в задачах строительной механики летательных аппаратов. М.: Высш.шк.. 1985.

60. Норенков И П. Основы автоматизированного проектиро­вания. М.: Изд-во МГТУ им. Н.Э. Баумана. 2000.

61. Giffler В.. Thompson G. Algorithms for Solving Production-Scheduling Problems // Operat. Res. 1964. № 2.

62. Blanton J., Wain-wright R. Multiple Vehicle Routing with Time and Capacity Constraints Using Genetic Algorithms // Proc. of 5th Int. Conf. on GA. Morgan Kaufmann PubL, San Mateo. 1993.

63. Норенков И. П. Генетические алгоритмы решения проектных и логистических задач // Информационные технологии. 2000. № 9.

64. Норенков И. П., Разгуляв в С.Ю. Расчет динамических расписаний // Вестник МГТУ им. Н.Э. Баумана. Серия «Приборост­роение». 2001. № 2.

65. Питтс Н. XML за рекордное время : Пер. с англ. М.: Мир. 2000.

66. Янг М. XML шаг за шагом. М.: ЭКОМ, 2000.

67. Walsh N. A Technical Introduction to XML ,// rtext.com/Think_Tank/XML_Resources/

68. Авдеев Е.В., Целибеева В.Н. Методические указания к выполнению лабораторных работ в курсе «Лингвистическое обеспечение САПР». М.: МГИЭТ, 1999.

69. Норенков И.П. Введение в автоматизированное проекти­рование технических устройств и систем. М.: Высш.шк., 1980.

70. Christen E., Bakalar К., DeweyA., Moser E. Analog and Mixed-Signal Modeling using VHDL-AMS Language // 36^th DAC. 1999.

71. Wilson R. EXPRESS Tools and Services // Peter.r.wilson boeing.com. 1998

72. Брук П. Технология in-KEY управления проектными данными // Открытые системы. 2000. № 9.

73. m.com/solutions/engineering/esenovia.nsfy

74. Mackrell J. Supporting Collaborative Product Definition via Scaleable, Web-based PDM. Prepared by CIM-data, Inc. 2000.

75. Яблочников Е.И. Организация единого информационного пространства технической подготовки производства с использова­нием PDM SmarTeam // Информационные технологии в проекти­ровании и производстве. 2001. № 3.

76. Жуков Д., ЕгороваЛ., Муравьев В. Система документооборота и ведения архива // Открытые системы. 2000. № 9.

77. Vendors in the EDM/PDM world // stark.com/ epwi4.phpl

78. PTC Enterprise Solutions // http:.7www.ptc. corn/products/ windchill/index.php

Список терминов и сокращений

Автоматизированная технологическая подготовка производства - раз­работка с использованием ЭВМ специальных инструментов и технологической оснастки, технологических процессов, планов загрузки оборудования, норм вре­мени выполнения производственных операций

^ Автоматизированное проектирование - проектирование, при котором все или часть проектных процедур выполняется при взаимодействии разработчиков и ЭВМ

Аларм - сигнал о возникновении опасной ситуации

Анализ (в проектировании) - проектная процедура, результатом которой является определение выходных параметров и характеристик исследуемой систе­мы при известных параметрах компонентов

^ Анализ достижимости - определение достижимости заданного состояния (маркировки) сети Петри из некоторого исходного состояния

Аналитическое исследование СМО - исследование системы массового обслуживания (СМО) на базе аналитических моделей, представляющих собой явные выражения искомых выходных параметров системы от параметров компонентов и параметров внешних воздействий

^ Архитектурное тело - часть модели устройства на языке VHDL, в которой описываются внутренние для устройства параметры, переменные, сигналы, осо­бенности структуры или поведения

^ Архитектурный уровень - иерархический уровень описания, на котором предметом рассмотрения является архитектура проектируемой системы, напри­мер, ЭВМ или СБИС

Асинхронное моделирование-моделирование процессов в логических схе­мах с учетом задержек сигналов в логических элементах

^ АСТПП - автоматизированная система технологической подготовки произ­водства

АСУП - автоматизированная система управления предприятием

АСУТП - автоматизированная система управления технологическими про­цессами

Атрибут - свойство (характеристика) сущности

^ БД - база данных

Браузер - клиентская программа в Web-технологиях

Вентильный уровень - иерархический уровень описания цифровых уст­ройств, на котором в качестве элементарных компонентов рассматриваются моде­ли вентилей

Верификация - проектная процедура, целью которой является установле­ние соответствия рассматриваемого проектного решения предъявляемым требо­ваниям

^ Виртуальное производство - производство продукции, выполняемое совокупностью юридически самостоятельных предприятий, взаимодействующих через процедуры электронного бизнеса (E-commerce)

^ Временная сеть Петри - сеть Петри, в которой исследуется последова­тельность происходящих событий с их привязкой ко времени

ГА - генетический алгоритм

Ген (в генетических алгоритмах оптимизации) - управляемый параметр

^ Генетический алгоритм - алгоритм решения оптимизационных задач, в котором для поиска экстремума используются принципы, напоминающие принципы приспособления популяций живых организмов к особенностям окружающей среды

^ Гибридный алгоритм - алгоритм, в котором для решения задачи используются принципы и приемы, характерные для разных подходов и методов, например, особенности локального и генетического методов для поиска экстремума целевой функции в задачах оптимизации

^ Дерево изделия - представление иерархической структуры изделия

Диаграмма взаимодействия (процессов) - диаграмма процессов в языке UML, отражающая поведенческий аспект моделируемой системы. В число диаграмм взаимодействия входят диаграммы последовательностей и кооперации

Диаграмма Ганта - диаграмма распределения работ во времени и по обслу­живающим аппаратам в задачах управления проектами и синтеза расписаний

^ Диаграмма деятельности - диаграмма в языке UML, представляющая собой граф, каждой вершине которого соответствует некоторое элементарное действие, а дуги изображают последовательность выполнения действий

^ Диаграмма использования - диаграмма в языке UML, характеризующая функциональность создаваемой системы с позиций пользователя, предназначенная для отображения взаимодействия пользователей с проектируемой системой

^ Диаграмма классов - диаграмма, предназначенная для отображения классов и их отношений в языке UML

Диаграмма кооперации - диаграмма взаимодействия, отражающая обмен упорядоченными во времени сообщениями между объектами

^ Диаграмма последовательностей (сценариев) - диаграмма взаимодейст­вия, отражающая последовательность событий, заключающихся в воздействиях одного объекта на некоторый другой объект

^ Диаграмма состояний - граф перехода состояний, моделирующий последо­вательность событий, происходящих в системе, и представленный по правилам языка UML

Динамическое расписание - расписание, которое корректируется в процессе выполнения при возникновении отклонений от априорно заданных условий

^ Дисциплина обслуживания - правила выбора заявок из очередей на обслуживание в системах массового обслуживания

Документооборот - процесс прохождения документов между лицами и подразделениями организации, имеющими отношение к принятию предписываемых в документах действий

^ Единица функциональности - группа тесно взаимосвязанных сущностей, используемая для лаконичного представления некоторой характеристики прикладного протокола

^ Живость сети Петри - свойство сети Петри, заключающееся в возможности достижения любой маркировки из любого состояния сети, т.е. живость означает отсутствие тупиков и зацикливаний

^ Жизненный цикл изделия - период времени от замысла изделия до его ликвидации по истечении срока эксплуатации

Инерционная задержка - задержка в появлении сигнала на выходе устройства, причем сигнал не проходит на выход, если его длительность меньше времени задержки

^ Интегрированная логистическая поддержка - обеспечение эффективной эксплуатации изделий на основе создания необходимых средств обслуживания изделий, в том числе документации и баз данных, предназначенных для обучения персонала, диагностики и ремонта техники

^ Интегрированные ресурсы - фрагменты информационных моделей, исполь­зуемые и имеющие одинаковое описание более чем в одном прикладном протоколе

Информационная логистика - организация и использование систем инфор­мационного обеспечения производственно-хозяйственных процессов на предпри­ятии

^ Информационное обеспечение CALS - базы данных, включающие сведе­ния о промышленных изделиях, используемые разными системами в процессе автоматизированного проектирования, производства, эксплуатации и утилиза­ции продукции, включая серии международных и национальных CALS стандар­тов и спецификаций

^ ИЭТР - интерактивное электронное техническое руководство

Компоновка - проектная процедура, целью которой является распределе­ние компонентов по блокам (например, конструктивов некоторого уровня по кон­структивам соседнего более высокого уровня)

^ Конструкторское проектирование СБИС - этап проектирования СБИС, на котором выполняются компоновка и размещение компонентов, трассировка со­единений, оценка паразитных параметров и задержек, определяемых конструк­тивными особенностями СБИС

^ Лингвистическое обеспечение CALS - языки и форматы данных о про­мышленных изделиях и процессах, используемые для представления и обмена информацией на этапах жизненного цикла изделий

Логистика - наука о планировании, управлении и контроле за движением материальных, информационных и финансовых ресурсов в различных системах

^ Логический уровень - иерархический уровень описания цифровых устройств, на котором в качестве элементарных компонентов фигурируют устройства, вы­полняющие элементарные логические функции

^ Имитационное моделирование - моделирование процессов, протекающих в системе при заданных внешних воздействиях

Маркировка - распределение меток по позициям в сети Петри

^ Маршрутизация транспортных средств - задача определения маршрутов движения транспортных средств для выполнения заказов на перевозки грузов

Математическое обеспечение CALS - методы и алгоритмы создания и ис­пользования моделей взаимодействия различных систем в CALS-технологиях

^ Метод гармонического баланса - метод анализа нелинейных систем в час­тотной области, основанный на разложении неизвестного решения в ряд Фурье, его подстановкой в систему дифференциальных уравнений с группированием членов с одинаковыми частотами тригонометрических функций, в результате по­лучаются системы нелинейных алгебраических уравнений, подлежащие решению

Метод комбинирования эвристик - метод определения оптимальной после­довательности эвристик для выполнения совокупности шагов в многошаговых алгоритмах синтеза проектных решений

^ Метод локальной оптимизации - итерационный метод оптимизации, осно­ванный на поиске локального экстремума в ограниченной окрестности текущей точки поиска на каждой итерации и перемещении текущей точки в найденную точку локального экстремума

^ Метод отжига - метод поисковой оптимизации, в котором для увеличения вероятности выхода из областей притяжения локальных минимумов допускается переход в точки с худшим значением целевой функции с некоторой вероятностью

^ Метод распространения ограничений - метод решения задач условной оп­тимизации, основанный на сокращении интервалов значений управляемых пере­менных (или мощности множеств значений этих переменных) благодаря учету исходных ограничений. Сокращенные интервалы в явном виде определяют под­множество допустимых решений

^ Метод формальной верификации - метод верификации, в соответствии с которым вместо многократного моделирования схемы при различных тестовых воздействиях выполняют сопоставление проектного решения с некоторым этало­ном

^ Методическое обеспечение CALS - методики объектно-ориентированно­го и параллельного {совмещенного) проектирования, структурирования слож­ных объектов, их функционального и информационного моделирования, создание онтологии приложений

^ ОА - обслуживающий аппарат

Обменный файл - описание модели конкретного изделия или его части, пред­назначенное для использования более чем в одной автоматизированной системе

^ Обслуживающий аппарат - название устройства (единицы статических ре­сурсов) в системах массового обслуживания, характеризующегося способом расчета времени обслуживания и возможностью нахождения в одном из двух состояний - «свободен» или «занят»

^ Модель «As Is» (модель «как есть») - функциональная модель, формиру­емая по результатам обследования предприятия, отражающая его структуру, информационные потоки между подразделениями, внешние информационные свя­зи, степень компьютеризации, наличие вычислительной сети и т.п.

^ Модель «То Be» (модель «как должно быть») - функциональная модель предприятия, отражающая его структуру, информационные потоки между под­разделениями, внешние информационные связи и т.п., которые целесообразно иметь после выполнения реинжиниринга предприятия

^ Объектно-ориентированное проектирование - проектирование сложной системы как совокупности взаимодействующих друг с другом объектов, каждый из которых является экземпляром определенного класса, с использованием прин­ципов абстрагирования, модульности, иерархичности, наследования свойств, ог­раничения доступа

Онтология - совокупность концепций, объектов, отношений и ограничений, выражающих семантику определенной предметной области

^ ООП - объектно-ориентированное проектирование (или программирова­ние)

Организационное обеспечение CALS - совокупность различного рода со­глашений и инструкций, регламентирующих роли и обязанности участников вза­имодействия автоматизированных систем и подсистем на различных этапах жиз­ненного цикла промышленных изделий

Параллельное проектирование - см. совместное проектирование

ПЛИС - программируемая логическая интегральная схема

^ Поведенческий уровень - иерархический уровень описания цифровых усг-ройств, на котором объектом рассмотрения являются реализуемые устройством алгоритмы и процессы функционирования

^ Поиск с запретами (Tabu search) - поисковая процедура оптимизации, при которой вводятся запреты на перемещение в некоторые из ранее пройденных точек в пространстве управляемых параметров в целях уменьшения вероятности «застревания» в точках локальных экстремумов

^ Приборно-технологическое проектирование СБИС - этап проектирова­ния, на котором разрабатываются технологические процессы изготовления СБИС и типовые топологические конструкции компонентов интегральных схем

^ Прикладной компонент - модель объекта, часто используемая в ряде ин­тегрированных ресурсов и прикладных протоколов, например, геометрическая модель поверхности

^ Прикладной протокол (в стандартах STEP) - информационная модель оп­ределенного приложения, которая описывает с высокой степенью полноты мно­жество сущностей, имеющихся в приложении, вместе с их атрибутами, и выра­жена средствами языка Express

Приоритет - привилегированное право на внеочередное обслуживание

^ Программируемая логическая интегральная схема - интегральная схема, в которой окончательная система соединений компонентов выполняется потреби­телем в соответствии с особенностями его проекта

^ Программное обеспечение CALS - программы и программные комплексы, предназначенные для поддержки единого информационного пространства этапов жизненного цикла изделий

^ Производственная исполнительная система - система, ориентированная на решение оперативных задач управления проектированием, производством и маркетингом в промышленности

^ Размещение компонентов - проектная процедура, служащая для определения пространственного положения компонентов системы (например, деталей в сборочном узле, или микросхем на плате, или компонентов СБИС на поверхности кристалла)

Реинжиниринг - процесс преобразования информационной структуры и процессов функционирования предприятия на основе внедрения новых информационных технологий

Самотестирование - определение исправности интегральной схемы с помощью ресурсов, реализованных в самой схеме

^ САПР - система автоматизированного проектирования

САПР-Э - система автоматизированного проектирования изделий электронной промышленности

СБИС - сверхбольшая интегральная схема

Сетевая имитационная модель - имитационная модель системы массового обслуживания, состоящая из более чем одного обслуживающего аппарата

^ Сеть Петри - математическая модель динамической дискретной системы, в которой статические ресурсы выражаются четверкой <Р,Т,1,0>, где Р и Т -конечные множества позиций и переходов, I и О - множества входных и выходных функций переходов, а динамические ресурсы представлены метками, перемещающимися по сети позиций и переходов

^ СИМ - сетевая имитационная модель

Синтез расписаний - процедура составления расписания, представляющего собой распределение заданного множества работ во времени и распределение имеющихся ресурсов между работами

^ Синтез тестов - проектная процедура получения тестов, т.е. наборов кодов для совокупности элементарных проверок

Синхронное моделирование - моделирование установившихся состояний в исследуемой логической схеме

^ Система делопроизводства - система, выполняющая функции управления документами и документооборотом

Система диспетчерского управления производственными процессами -система, предназначенная для слежения за ходом технологических процессов и состоянием технологического оборудования, визуализации трендов, оповещения персонала о нештатных режимах (алармах)

^ Система качества - документальная система с руководствами и описаниями процедур достижения качества. Другими словами, система качества есть совокупность организационной структуры, ответственности, процедур, процессов и ресурсов, обеспечивающая осуществление общего руководства качеством

^ Система массового обслуживания - математическая модель исследуемой системы, отражающая потоки входящих в систему требований (заявок, транзактов) и алгоритмы процессов обработки (обслуживания) заявок

^ Система управления цепочками поставок - система, предназначенная для анализа рынка материалов и комплектующих, выбора поставщиков, заключения контрактов на поставку, контроля за их исполнением и т.п.

^ Системная среда САПР - обслуживающая подсистема САПР, выполняющая функции управления проектными данными

Системный уровень - верхний иерархический уровень описания сложной системы, на котором рассматривается система целиком, как состоящая из сравнительно небольшого числа устройств или подсистем

^ Системный элемент - требование к качеству продукции, введенное в стандарте ISO 9004

Смешанное моделирование - исследование системы на основе моделей, в которых фигурируют переменные как аналоговые (типа real), так и дискретные (типа Boolean или logical), например, логико-электрическое моделирование элект­ронного устройства, при котором часть устройства представлена логической мо­делью, а другая часть - системой обыкновенных дифференциальных уравнений

^ СМО - система массового обслуживания

Событийное моделирование - моделирование последовательности собы­тий, при котором обращения к модели любого компонента исследуемой системы происходят только тогда, когда на входах этого компонента происходит событие (изменение входных переменных)

^ Событийный метод - метод событийного моделирования

Совместное (совмещенное) проектирование - одновременное (параллель­ное) проектирование разных частей устройства или системы разными группами разработчиков, например, одновременное проектирование аппаратных и программ­ных частей вычислительной системы

^ Совмещенное проектирование - см. совместное проектирование

Стандарт управления качеством - международный стандарт серии ISO 9000, разработанный для управления качеством продукции

^ Структурный синтез - разработка структуры проектируемой системы

Сущность - тип данных, соответствующий множеству однотипных объектов в информационных моделях приложений

^ Схемотехническое проектирование (в радиоэлектронике) - проектиро­вание принципиальных электрических схем

Теорема шаблонов - основная теорема в теории генетических алгоритмов, доказывающая рост вероятности появления перспективных сочетаний генов в хромосомах членов популяции по мере развития эволюционного процесса

^ Теория массового обслуживания - математическая дисциплина, изучающая поведение систем массового обслуживания

Тестирование (в промышленном производстве) - проверка работоспособ­ности изделия

^ Техническое обеспечение CALS - аппаратные средства получения, хране­ния, обработки, визуализации данных при информационном сопровождении изде­лий, а также каналы передачи данных и другое сетевое оборудование, используе­мые для обмена данными между автоматизированными системами на этапах жиз­ненного цикла изделий

^ Технологическое проектирование печатных плат - преобразование ре­зультатов конструкторского проектирования печатной платы в файлы управля­ющей информации для фотоплоттеров и сверлильных станков с ЧПУ

^ Топологическое проектирование (в микроэлектронике) - определение формы и размеров элементов интегральной схемы в горизонтальной плоскости кристалла

Транзакт - заявка(требование)

Транспортная задержка - задержка в передаче сигналов, отличающаяся от инерционной задержки появлением сигнала на выходе вне зависимости от его длительности

^ Трассировка соединений - определение положения соединений между ком­понентами системы, например, электрических соединений между компонентами СБИС или печатной платы

^ Тренд - тенденция в характере контролируемых процессов

Управление версиями - функция систем PDM, заключающаяся в объявле­нии новой версии проекта после внесения в проект изменений и сохранении пре­дыдущих версий

^ Управление документами - процедуры ввода документов в информацион­ную систему, их атрибутирования, поиска нужных данных; поддержки групповой работы над документами, разграничения прав доступа к документам, подготовки отчетов

^ Управление проектами - вид деятельности, направленный на обеспечение эффективного выполнения сложных проектов, включающий определение состава исполнителей, планирование этапов проекта и требуемых средств поддержки, кон­троль за исполнением планов и т.п

^ Уровень регистровых передач - иерархический уровень проектирования цифровых устройств, на котором используются модели, отражающие обмен сиг­налами между блоками такими, как регистры, сумматоры, дешифраторы и т.п

^ Функция полезности - целевая функция в генетических алгоритмах

Хромосома (в генетических алгоритмах) - упорядоченное множество уп­равляемых параметров

^ Цветная сеть Петри - сеть Петри, в которой метки имеют параметр, имену­емый цветом

Целостность данных - свойство данных, заключающееся в их корректности и полноте

^ Элемент XML - часть размеченного документа. Элементом может быть пор­ция данных вместе с парой тегов (контейнером), между которыми она помещена, к элементам также относится пустой (бесконтейнерный) тег

^ Язык разметки - язык, используемый для структурирования документов и для облегчения поиска нужных элементов структурированного текста

Язык расширения -язык программирования, позволяющий адаптировать и настраивать программную систему на конкретное приложение

^ Язык Express - междисциплинарный язык описания приложений, введенный в стандарте ISO 10303

Язык GPSS (General Purpose Simulation System) - один из широко распрост­раненных языков имитационного моделирования

ААМ - Application Activity Model - функциональная модель IDEFO для опре­деленного приложения

^ АЕСМА - European Association ofAerospace Constructors - Европейская ассо­циация производителей авиационной техники

AIM - Application Interpreted Model - ARM-модель, переведенная в STEP представление

^ ARM - Application Requirements Model - модель данных, представленная обыч­ными средствами приложения

АР - Application Protocol - прикладной протокол

ASIC - Application-Specific Integrated Circuit - полузаказная интегральная схема

BIST - Built-in Self-Test - встроенное тестирование (самотестирование}

^ ВОМ - Bill of materials - спецификация материалов

BS - boundary-scan - граничное сканирование

В2В - Business-to-Business - вид электронного бизнеса, выраженный в авто­матизации процедур обмена информацией между компаниями-партнерами

В2С - Business-to-Customer - вид электронного бизнеса, выраженный в авто­матизации процедур взаимоотношений предприятия с конечными потребителями его продукции

^ CAD - Computer Aided Design - автоматизированное проектирование

САЕ - Computer Aided Engineering - автоматизированный инженерный анализ

CALS - Continuous Acquisition and Lifecycle Support - непрерывное сопро­вождение и информационная поддержка всех этапов жизненного цикла изделий

САМ - Computer Aided Manufacturing - автоматизированное проектирование технологии

^ СС - Conformance Class - класс моделей в прикладном протоколе

CGM - Computer Graphics Metafile - формат для хранения и обмена графи­ческими данными, не относящимися к САПР

^ CIF - Caltech Intermediate Format - промежуточный формат представления данных о конструкции интегральной схемы

CNC - Computer Numerical Control - числовое управление с помощью компь­ютера

concurrent design - параллельное проектирование

COM/DCOM - Common Object Model/Distributed СОМ - объектная модель/ объектная модель распределенных вычислений компании Microsoft

^ CORBA - Common Object Request Broker Architecture - стандартная техноло­гия распределенных вычислений

СРС - Collaborative Product Commerce - совместный электронный бизнес

CPLD - Complex Programmable Logic Device - программируемая логическая схема (ПЛИС)

CRM - Customer Relationship Management - управление взаимоотношениями с заказчиками

^ DoD - Department of Defense - министерство обороны США

DSP - Digital Signal Processor - сигнальный процессор

DTD - Document Type Definition - таблица определения типов, используемая в языках разметки для задания вводимых тегов

ECAD - Electronic Computer Aided Design - САПР в электронной промышлен­ности

E-commerce - электронный бизнес, основанный на взаимодействии партне­ров по бизнесу, поставкам и сбыту товаров через посредство сетевых и CALS-технологий

^ EDIF - Electronic Design Interchange Format - формат представления данных о соединениях компонентов в интегральных схемах

EDIFACT - Electronic Data Interchange For Administration, Commerce and Transport - формат для обмена деловыми данными, принятый Организацией Объе­диненных Наций

^ EIA - Electronics Industry Association - Ассоциация компаний электронной промышленности

ERP - Enterprise Resource Planning - автоматизированное управление пред­приятиями

ERPBridges - средства сопряжения разных АСУ Друг с другом, называемые также конверторами или мостами

EXIST - Expression of Information based on Set Theory - новый разрабатыва­емый язык для CALS-технологий, устраняющий противоречия в толковании од­них и тех же сущностей в разных протоколах

Express-G - графическая версия языка Express

Express-X - язык для описания соответствий между двумя разными Express-моделями

^ FIFO - First Input First Output - дисциплина обслуживания ('первым пришел - первым обслужен»

floorplanning - планировка кристалла

FPGA - Field Programmable Gate Array - вентильная матрица, программируе­мая полем

FSM - Finite State Machine - конечный автомат

gate level - вентильный уровень

НСМ - Heuristics Combination Method - метод комбинирования эвристик

HDL - Hardware Design Language - язык проектирования аппаратуры

^ HyTime - Hypermedia / Time-based Document Structuring Language - язык структурирования мультимедийных документов

ICC - International CALS congress - Международный CALS конгресс

ICOM - Input Control Output Mechanism - элементарная часть IDEFO-моде-лей

IDEFO - Integrated DEFinition 0 - методика SADT, преобразованная в стандар­тную форму и изложенная в федеральных рекомендациях CILIA FIPS 183

IDEF1X - Integrated DEFinition IX - методика информационного моделирова­ния приложений (инфологического проектирования баз данных), представленная в федеральных рекомендациях США FIPS 184

IEC 1131-3 - стандарт на языки программирования для промышленных про­граммируемых контроллеров

^ IEEE - Institute of Electrical and Electronics Engineers - Институт инженеров по электротехнике и электронике

IEEE 1076 - стандарт на язык VHDL

IEEE 1076.1 - стандарт, посвященный аналоговому и смешанному моделиро­ванию

IEEE 1149.1 - стандарт, посвященный реализации контролепригодности ин­тегральных схем и печатных плат на основе граничного сканирования

^ IETM - Interactive Electronic Technical Manual - интерактивное электронное техническое руководство

IETP - Interactive Electronic Technical Publication - интерактивная электронная техническая публикация

IIDEAS - Integration of industrial data for exchange, access, and sharing - интег­рация промышленных данных для обмена, доступа и разделения, концепция интег­рации данных, вводимая в стандарте ISO 18876

^ ISO - International Standard Organization - Международная организация стан­дартизации

ISO 8879 - стандарт на язык разметки SGML

ISO 9000 - совокупность стандартов управления качеством промышленной продукции

ISO-10303 - серия стандартов STEP

ISO 10744 - стандарт на формат Ну Time

ISO 13584 - стандарт, посвященный библиотекам Pans Library

ISO 14000 - группа стандартов, представляющая экологические требования к производству и промышленной продукции

ISO 14959 - стандарт Parametrics

ISO 15531 - стандарт Mandate

ISO 18876 - стандарт IIDEAS

JSSP - Job Shop Scheduling Problem - разновидность задач синтеза расписа­ний

LIFO - last input first output - дисциплина обслуживания «последним пришел - первьм обслужен»

Mandate - Manufacturing management data - управление производственными связями предприятий с внешними организациями

MES - Manufacturing Execution System - производственная исполнительная система

MIL-D-87269 - стандарт, устанавливающий требования к базам данных для интерактивных электронных технических руководств и справочников, содержа­щий шаблоны документов на составные части технической документации, описа­ние типовых элементов документов и методов представления структуры, состава промышленного изделия и его компонент на языке SGML

MIL-M-87268 - стандарт, устанавливающий общие требования к содержа­нию, стилю, формату и средствам диалогового общения пользователя с интерак­тивными электронными техническими руководствами

MIL-PRF-28002 - рекомендации по растеризации данных

MIL-PRF-28003 - рекомендация по использованию формата CGM

MIL-STD-1840C - стандарт, посвященный представлению и обмену данными в CALS-технологиях, определяет международные, национальные, военные стан­дарты и спецификации для электронного обмена информацией между организаци­ями или системами

^ MRP-2 - Manufacturing (Material) Requirement Planning - планирование произ­водства (потребностей в материалах)

OSSP - Open Shop Scheduling Problem - разновидность задач синтеза распи­саний

Parametrics - стандарт для параметрического описания конструкций

partitioning - разрезание (одна из разновидностей компоновки)

^ PDM - Product Data Management - управление проектными данными

placement - размещение

P_Lib - Parts Library - библиотека моделей типовых деталей и компонентов на языке Express

^ Project Management - управление проектами

routing - трассировка

RPC - Remote Procedure Call - удаленный вызов процедур, одна из технологий распределенных вычислений

^ RTL - Register Transfer Level - уровень регистровых передач

SADT - Structured Analysis and Design Technique - методика функционально­го моделирования сложных неструктурированных приложений

^ SCADA - Supervisory Control And Data Acquisition - контроль и диагностика технологических процессов

scheduling - синтез расписаний

Scheduling Problems - задачи синтеза расписаний

SCM - Supply Chain Management - управление цепочками поставок

SC4 - подкомитет комитета ТС 184. занимающийся стандартизацией в области CALS

^ SDAI - Standard Data Access Interface - интерфейс к данным, представленным в соответствии с CALS-стандартами

SGML - Standard Generalized Markup Language - основной язык разметки в CALS-технологиях

SoC - System-on-Chip - система, выполненная на одном кристалле

^ STEP - Standard for Exchange of Product Data - стандарт для обмена данными о промышленной продукции

switch level - переключательный уровень (промежуточный между схемо­техническим и логическим уровнями)

SW/HW - Software/Hardware co-design - совмещенное проектирование про­граммного обеспечения и аппаратуры

S&SM - Sales and Service Management - управление продажами и обслужива­нием

^ ТС184 - комитет ISO, занимающийся стандартизацией в области информаци­онных технологий

UML - Unified Modeling Language - язык объектно-ориентированного проек­тирования

^ UoF - Unit of Functionality - группа тесно взаимосвязанных сущностей, вво­димая для лучшего понимания прикладного протокола

VHDL - Very high-speed integrated circuits HDL - язык проектирования высо­коскоростных интегральных схем, по мере своего развития получил распростра­нение как язык проектирования цифровой аппаратуры на всех уровнях, начиная с логического и кончая системным

VHDL-AMS - VHDL - Analog and Mixed Signal - версия языка VHDL, рас­пространенная на аналоговое и смешанное моделирование, в том числе на модели­рование объектов неэлектрической природы

VRPTW - Vehicle Routing Problem with Time Windows - задача маршрутиза­ции транспортных средств с временными окнами

XML - extensible Markup Language - расширенный язык разметки

XSL - extensible Stylesheet Language - язык форматирования, с помощью которого XML-документ преобразуется в HTML-страницу, отображаемую бра-узером

WG10 - Work Group 10 - рабочая группа в подкомитете SC4 комитета ТС 184 ISO, занимающаяся стандартизацией в области CALS

workflow - поток работ или данных
