^ Цикл 5-координатной чистовой обработки. Цикл предназна­чен для чистовой обработки поверхности детали, в том числе с уклонами (рис. 1.68). Инструмент ориентируется по нормали к по­верхности, с возможным отклонением в плоскости по направле­нию обработки и в перпендикулярной плоскости на заданные углы (фронтальное и поперечное отклонения).

Параметры цикла:

• поверхность, несколько патчей поверхности или сборка пат­чей поверхности;

• линия из точек контакта;

• точность обработки - максимальное расстояние между обра­ботанной и теоретической поверхностью детали;

• припуск на последующую обработку. Если значение парамет­ра положительное, то материал будет оставаться на обрабатывае­мой детали, если значение параметра отрицательное, то фрезеро­вание будет производиться ниже указанной поверхности;

• начальная и конечная точка обработки;

• режим фронтального отклонения инструмента от нормали к поверхности или от касательной;

• режим изменения угла поперечного отклонения инструмента;

• режим подвода и отвода инструмента, расстояние/угол, на ко­торое система подводит инструмент;

• режим контроля столкновений и зарезов;

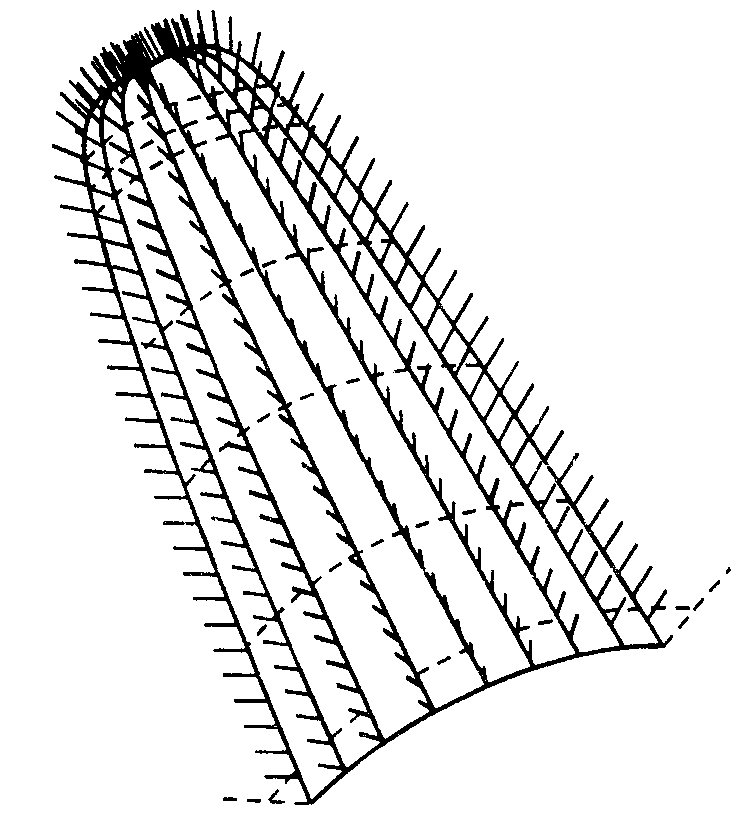

Рис. 1.68. Чистовая обработка поверхности


• режим отклонения инструмента для избежания столкновений:

фронтальное, поперечное отклонение.

Пример визуализации сеанса работы при создании процесса обработки детали показан на рис. 13 на вклейке.

^ 5.5. Процесс механической обработки

Цель этого процесса - получение конечной детали из ее заго­товки. Компонентами процесса являются последовательности, опе­рации и циклы.

Далее используются следующие понятия:

• процесс - совокупность последовательностей операций;

• последовательность - совокупность операций, выполняемых данным станком с данной оснасткой (без переустановки детали);

• операция - совокупность циклов механической обработки, выполняемых с данным инструментом. Она включает все необхо­димые параметры, требуемые для выполнения циклов. Операция создается и инициализируется при загрузке инструмента;

• цикл - элементарный тип механической обработки (контур­ная, по параллельным плоскостям и т.п.).

Каждый станочный цикл определяет траекторию заданного ин­струмента, являющуюся траекторией его режущей кромки. Неко­торые станочные циклы могут быть выполнены только на опреде­ленных станках. Например, фрезерование неплоской поверхности совмещением оси фрезы с нормалью к этой поверхности не может выполняться на 3-координатном станке. Некоторые станки имеют дополнительные технические характеристики, такие, как охлаж­дение режущего инструмента. Система способна учитывать эти различия в каждом отдельном цикле. Список технических харак­теристик данного оборудования записан в используемом контрол­лере.

Станок с ЧПУ оборудован контроллером (стойкой), который управляет различными функциями станка (перемещением инстру­мента и детали, охлаждением и т.п.). В подсистеме контроллер представляет собой набор функциональных возможностей данно­го станка. Контроллер распознает только инструкции, заданные на его языке. Поэтому каждый раз, когда создается файл машинных кодов, подсистема переводит каждую последовательность процес­са обработки на язык выбранного контроллера.

База данных содержит следующие контроллеры: CLF_MILL (файл формата CL), APT_MILL (файл формата APT) и PCH_MILL (файл формата DIRECT). При необходимости этот список может быть расширен.

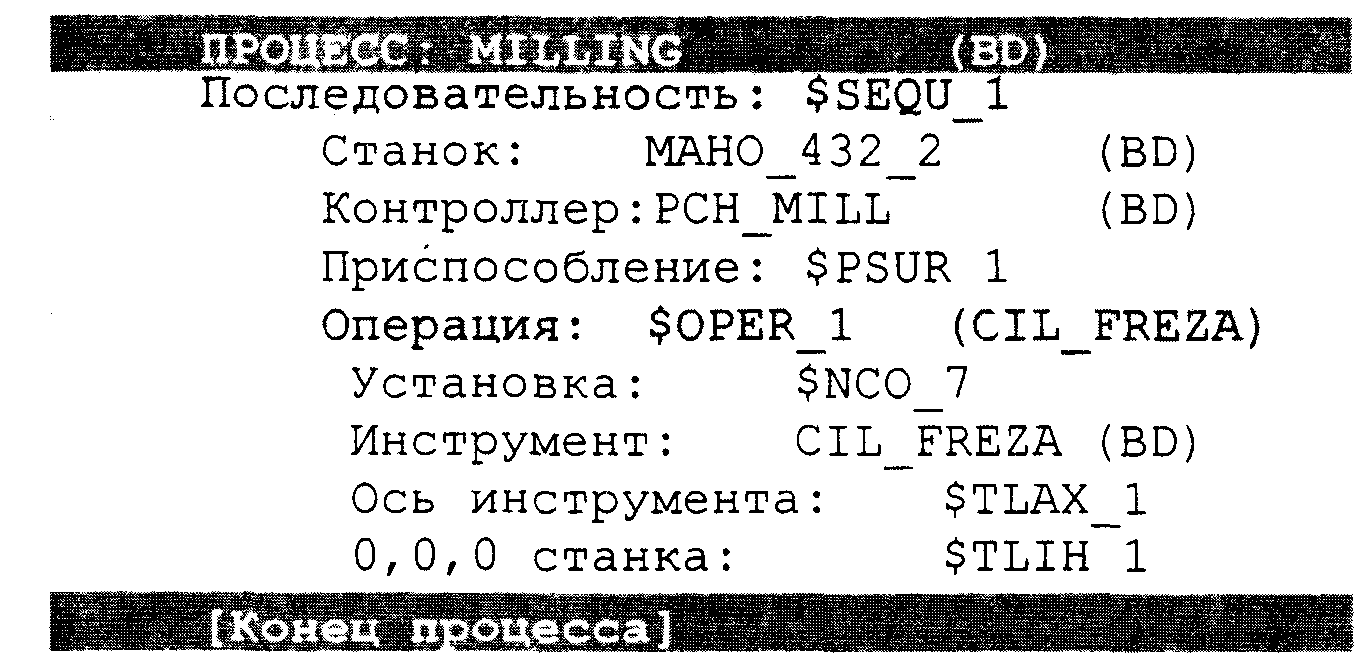

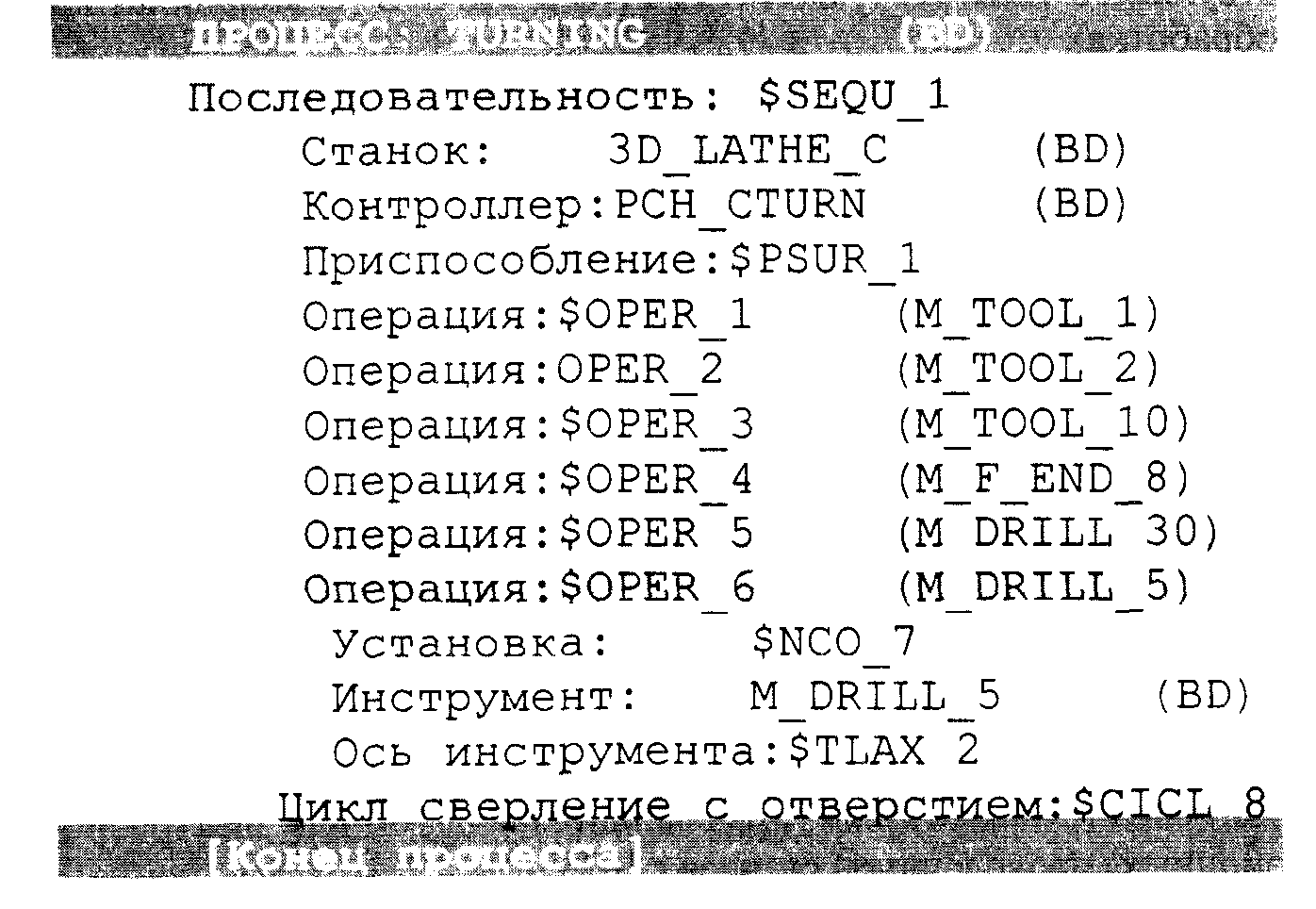

Процесс механообработки является упорядоченным объектом древовидной структуры, который связывает последовательности, операции и циклы. Пример процесса фрезерной обработки пред­ставлен ниже:



В подсистемах проектирования технологической подготовки производства обычно не определяется жесткий порядок создания технологического процесса. Тем не менее во многих случаях со­здавать процесс следует определенным образом.

1. Вызвать из базы данных модели элементов среды.

2. Вызвать из базы данных модели конечной детали и заготов­ки.

3. Создать первую последовательность процесса обработки:

создать первую операцию в последовательности:

- задать исходное положение станка и типы циклов;

- вычислить первый и остальные циклы операции;

- проверить, промоделировать и декодировать первую опера­цию;

- отредактировать операцию, если требуется;

- создать другие операции в последовательности, если необхо­димо.

4. Создать другие последовательности процесса обработки, если необходимо.

В результате расчета созданного процесса будут сформированы траектории движения инструмента. Технолог может оперативно управлять ходом вычислений, определяя, какую часть процесса, последовательности или операции необходимо выполнить. Расчет можно продолжить с последней успешно вычисленной точки тра­ектории, соединив ее со следующим рассчитанным элементом.

Стандартные операции контроля корректности сделанных измене­ний система выполняет при пересчете элементов. В случае обна­ружения некорректности выдается соответствующее сообщение. Кроме того, пользователь может определить свои операции про­верки, например выполнение частичного пересчета элементов, пос­ле каждого внесенного изменения и отображения новой траекто­рии инструмента. Расчет прерывается в случае обнаружения ошиб­ки в траектории цикла.

Контроль качества спроектированных процессов всех видов механообработки выполняется одними и теми же методами. На всех этапах проектирования технологического процесса технолог име­ет возможность визуально проверить настройку оборудования, а во время имитации процесса резания - увидеть формирование эквидистант инструмента (рис. 14 на вклейке).

С помощью специальных программ NC Formater, NC Simul вы­полняется анимация всего процесса обработки изделия с визуали­зацией удаляемого материала и зарезов (см. рис. 15 на вклейке).

В тех случаях, когда технолог не удовлетворен результатами спроектированного процесса, он может выполнить редактирова­ние как параметров циклов, так и любых других составляющих процесса. Для этих целей существуют следующие функции редак­тирования.

1. Добавление элементов в структуру процесса.

2. Замена элемента текущего процесса.

3. Обмен местами двух элементов процесса.

4. Удаление элемента процесса.

5. Перемещение элемента процесса.

6. Копирование элементов операции.

7. Изменение параметров элемента процесса.

8. Удаление траекторий инструментов.

9. Отображение геометрических параметров элемента.

10. Отображение выбранного элемента.

11. Поиск элемента процесса.

12. Назначение имени элементу процесса.

Внесенные изменения начинают действовать после пересчета элементов процесса.

Выходная информация процесса. Она может быть представ­лена в виде:

• управляющей программы на проблемно-ориентированном язы­ке,

• управляющей программы в коде конкретного станка с ЧПУ,

• проектно-технологической документации в требуемом фор­мате.

В зависимости от контроллера, связанного с каждой последова­тельностью процесса, эти файлы могут иметь различные имена:

• DIRECT - файл, именуемый NAME.AXX, создается для каж­дой последовательности. NAME - имя процесса, а XX - индекс последовательности (начальное значение 01). Фрагмент файла при­веден ниже:

%

N0004GOOG21 G80G90G40

N0008(.Motions.in.millimeters.)

N0012(.Feedrate.speed.m.millimeters/mmute.)

N0016M06Tl(Tool#l)

N0020($$TOOL/T1D5.R.5E2.F.5AO.BO.L60.)

N0024G54

N0028G17

N0032GOOX34.708Y160.705

N0036M03

N0040M08G43H01Z35.

N0044X103.708

N0048S50

N0052G01Z11.F300

N0056GOOX101.036Y103.642

• CLFILE - файл, именуемый NAME.CLX, создается для каж­дой последовательности. NAME - имя процесса, а Х - индекс пос­ледовательности (начальное значение 1);

• APT - файл, именуемый NAME.APX, создается для каждой последовательности. NAME - имя процесса, а Х - индекс после­довательности (начальное значение 1). Фрагмент файла выглядит следующим образом:

UNIT/MM

PARTNO/SHTUC

MACHIN/243BMF2*

^ SEQNO /NEXT

DISPLY/ON

PPRINT/END MILL

DISPLY/OFF

CUTTER/ 5.000, 0.500, 2.000, 0.500,$

0.000, 0.000, 60.000

LOADTL/1, LENGTH, 0.000, ADJUST, 1

SPINDL/ 0.000, CCLW

COOLNT/ON

ORIGIN/ -77.183, -90.528, -5.000

^ TLAXIS/ 0.000, 0.000, 1.000 PREFUN/ 54.000

POSIT/ 0.000, 0.000, 0.000, 1.000,$

0.000, 0.000, 0.000, 0.000,$

1.000

RAPID

Проектно-технологическая документация может быть оформ­лена в виде чертежей, текстовой информации или рисунков. Доку­менты создаются автоматически по указанному шаблону и могут при необходимости редактироваться вручную. Существуют следу­ющие типы документов: список инструментов, карты цикла, кар­ты инструмента, карты последовательности.

^ 5.6. Проектирование технологии токарной обработки

Специализированная подсистема «Токарная обработка» является одной из подсистем комплекса EUCLID3, с помощью которой вы­полняется подготовка управляющих программ для токарных стан­ков с ЧПУ [8].

Проектирование технологии токарной обработки базируется на тех же подходах, что и проектирование фрезерной обработки. У этих подсистем общая база данных и одни и те же этапы проекти­рования, но содержательная часть этих этапов у них разная. Чтобы не дублировать изложенную в подразделе «Проектирование тех­нологии фрезерной обработки» (см. с.84) методику построения про­цесса, в этом подразделе остановимся только на характерных осо­бенностях токарной обработки.

Рассмотрим основные понятия, используемые в проектирова­нии технологического процесса токарной обработки.

^ Удаляемый материал. Это часть заготовки, удаляемая при об­работке установленным инструментом в заданном цикле токарной обработки. Для таких циклов, как сверление и контурное точение, удаляемым материалом могут быть:

• незамкнутая линия, соответствующая траектории режущего инструмента;

• призма (например, для обработки выемок, используя точение по оси С);

• отверстие.

Кроме точения по оси С, удаляемый материал должен быть пред­ставлен плоскими гранями в плоскости обработки, определяемой осями Х и Z. Для многопроходной обточки по контуру удаляемый материал определяется контуром, который состоит из обрабатыва­емого контура заготовки и обрабатываемого контура детали. Если существуют объемные модели заготовки и детали, то удаляемый материал выделяется из контуров их образующих (рис. 1.69).

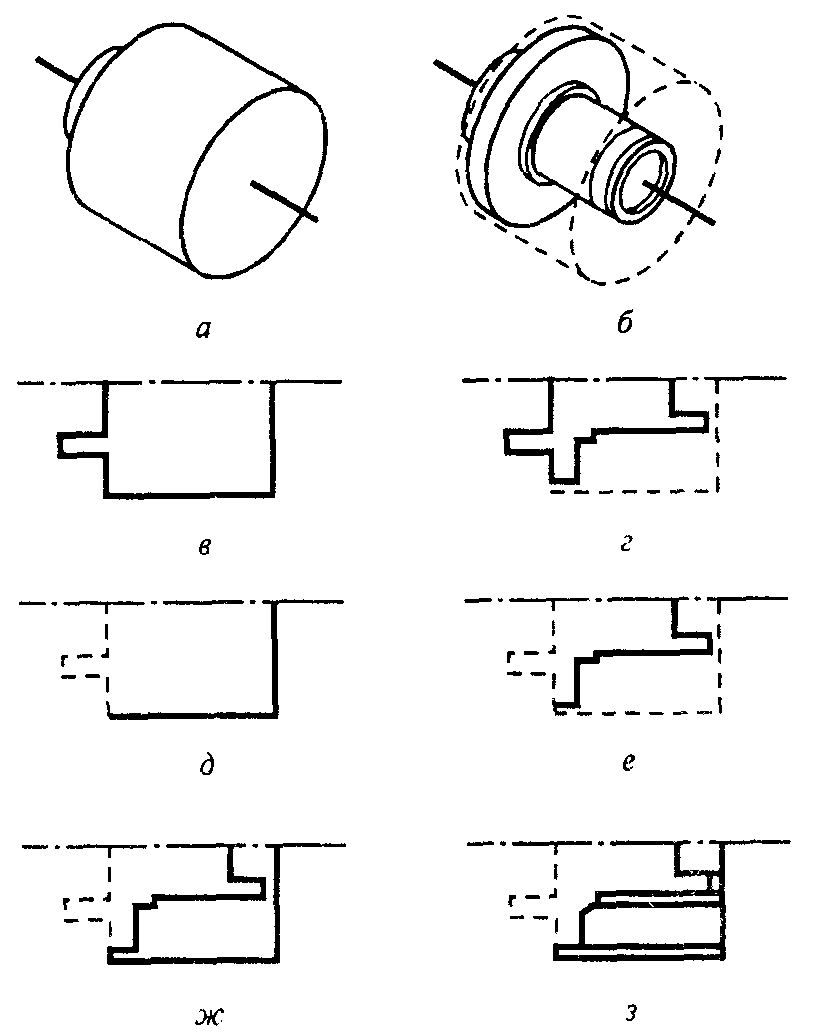

Рис. 1.69. Определение удаляемого материала по контурам заготовки и детали:

а - заготовка; б - деталь; в и г- образующие соответственно заготовки и детали, д и е - обрабатываемые контуры соответственно заготовки и детали; ж - контур удаляемого материала; з - вариант разбиения удаляемого материала; - . - - ось Z станка


^ Система базирования элементов оборудования. Системы ба­зирования отвечают за взаимное расположение всех элементов обо­рудования: токарного станка, инструмента, инструментальной ос­настки, технологической оснастки (приспособления) и детали в процессе обработки. Система базирования элемента создается опи­санным во фрезерной обработке методом, определяющим положе­ние начала координат элемента и направления его осей X, Y, Z.

^ Среда токарной обработки. Эта среда включает:

• описание имеющихся на предприятии токарных станков с ЧПУ;

• геометрические модели используемых инструментов;

• геометрические модели элементов инструментальной оснастки (резцедержатели, переходные патроны);

• модели элементов технологической оснастки токарного стан­ка;

• модель заготовки;

• модель конечной детали.

Необходимо также указать сведения о материале, из которого будет изготовляться конечная деталь.

Базу данных технологического оборудования, имеющегося на предприятии, следует создать до начала работы с подсистемой тех­нологической подготовки производства. Если геометрические мо­дели станка и инструмента не были построены заранее, в процессе создания макетов оборудования автоматически будет создано точ­ное их представление, достаточное для контроля обработки. Гео­метрические модели оригинальных элементов оборудования пред­приятия повышают качество технологического процесса и контро­ля управляющих программ.

Макеты токарных станков должны быть обязательно протести­рованы после создания, а сборка макетов и моделей всего оборудо­вания необходима для анимации процесса токарной обработки.

Описание станка в базе данных содержит следующую инфор­мацию:

• название токарного станка;

• описание архитектуры;

• технологические параметры;

• геометрические параметры;

• описание кинематической схемы.

^ Архитектура токарного станка. Описание архитектуры стан­ка определяет направления перемещения детали и инструмента станка (X, Z, С), а также положения упоров (рис. 1.70).

Описание токарного станка можно вызвать из базы данных ра­нее созданных станков.

^ Технологические параметры токарною станка. Существуют следующие технологические характеристики токарных станков:

• время на смену инструмента (с);

• максимальное число оборотов шпинделя в минуту (об/мин);

• максимальная подача (перемещение заготовки) в текущих еди­ницах (мм или дюймы) в минуту (мм/мин);

• максимальная скорость перемещения вдоль осей X, Z в теку­щих единицах (мм или дюймы) в минуту (мм/мин);

• максимальное число оборотов в минуту вокруг оси С (об/мин):

• возможность подачи охлаждающей жидкости.

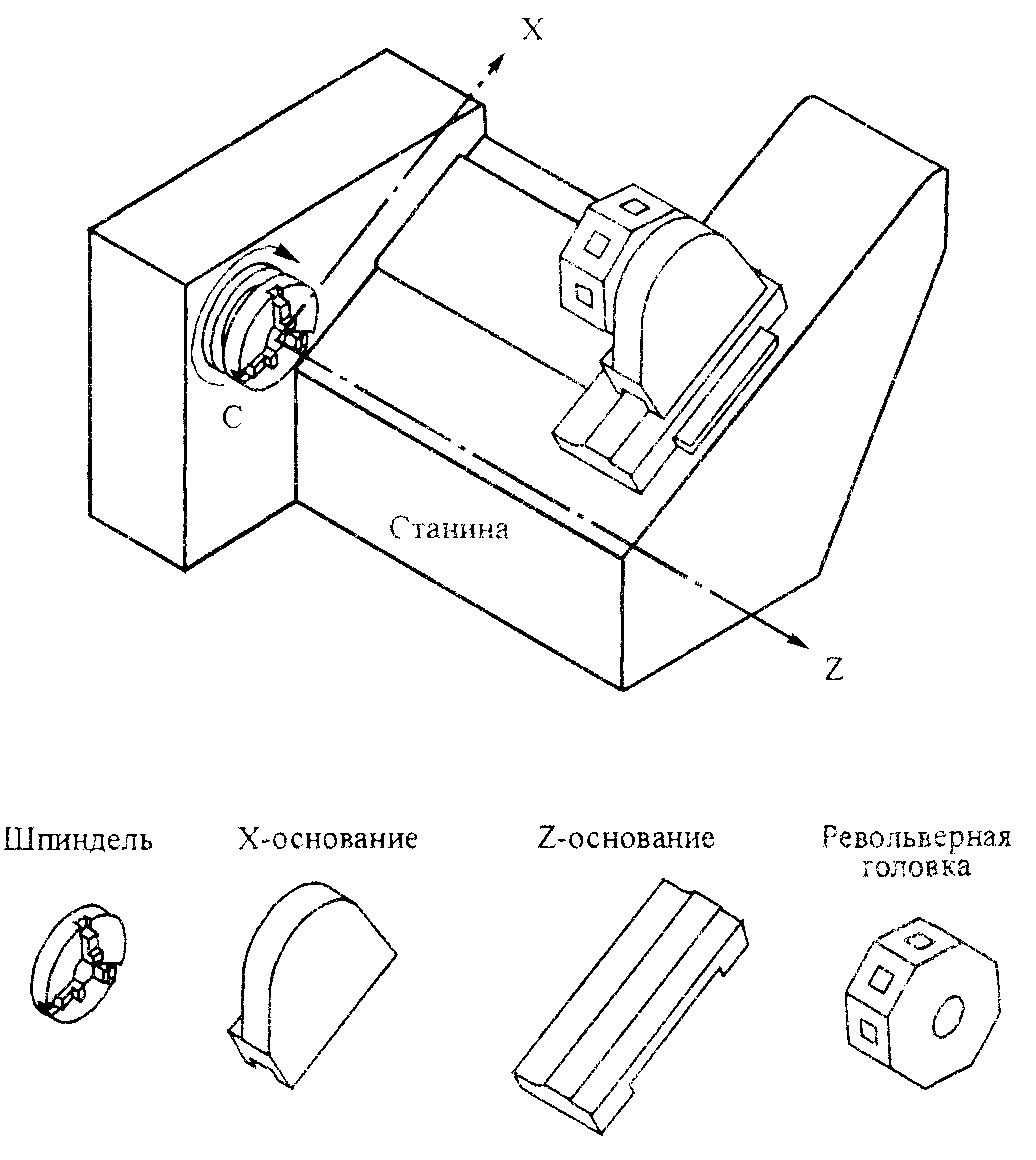

Рис. 1.70. Схема токарного станка

Технолог может описать тип станка и кинематические парамет­ры револьверной головки дополнительными параметрами, такими, как количество устанавливаемых в револьверную головку инстру­ментов, угол поворота револьверной головки при смене инстру­мента и др.

^ Геометрические параметры станка. Геометрические парамет­ры используются для условного или геометрического представле­ния токарного станка. Если геометрические элементы для пред­ставления различных частей станка не созданы заранее и не присутствуют в базе данных, то система создаст схематичное пред­ставление нового станка. Для этого необходимо определить непод­вижную часть (станину) и подвижные части станка:

• шпиндель;

• часть станка (стол), перемещающуюся вдоль оси Z (оси вра­щения шпинделя):

• часть станка (стол), перемещающуюся вдоль оси X.



Рис. 1.71. Системы базирования токарного станка

Кинематическая схема токарного станка. Кинематика токар­ного станка определяет положение плоскости обработки, упоров. револьверной головки и возможность С-координатной обработки Для создания кинематической схемы станка необходимо иметь ра­нее построенные и сохраненные в базе данных все элементы обо­рудования. Напомним, что они обеспечат более точный контроль

Кинематическая схема является результатом нескольких опера­ций определения:

• токарного станка;

• элементов инструментальной оснастки;

• инструмента;

• элементов технологической оснастки.

При определении токарного станка задаются положение и ориентация двух элементов: револьверной головки и шпинделя станка (рис. 1.71).

Система базирования станка включает:

• систему базирования шпинделя (МТ) (рис 1.72), определяю­щую:

- начало координат станка,

- ось вращения шпинделя - направление оси Z станка,

- направление оси Х станка,

- плоскость XOZ станка - плоскость обработки;

• систему базирования револьверной головки (ТТ) (рис. 1.73), определяющую ее положение и направление оси ее вращения Z Направление вращения револьверной головки по ходу часовой стрелки определяется, глядя в направлении вектора оси Z системы базирования головки;

• системы базирования инструмента (ТТ1—ТТ8) (см. рис. 1.73).

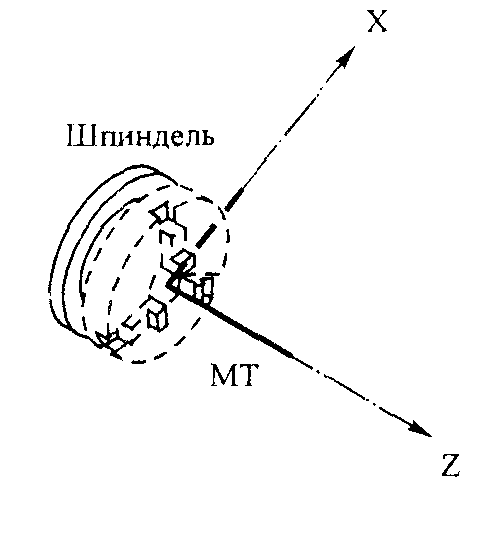

Рис. 1.72. Система базирования шпинделя токарного станка

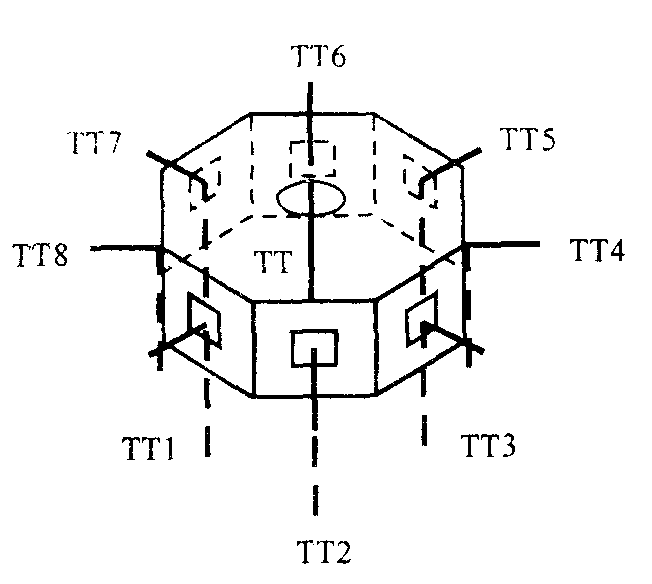

Рис. 1.73. Системы базирования револьверной головки и инструмента


Чтобы обеспечить безопасную работу токарного станка, вводят­ся предельно допустимые положения одной или нескольких револь­верных головок. Эти значения задаются в виде координат ближне­го и дальнего упоров на оси шпинделя (упоры по Z) и координат ближнего и дальнего упоров на оси Х (упоры по X) (рис. 1.74). Для этого на револьверной головке можно создать дополнительные сис­темы базирования.

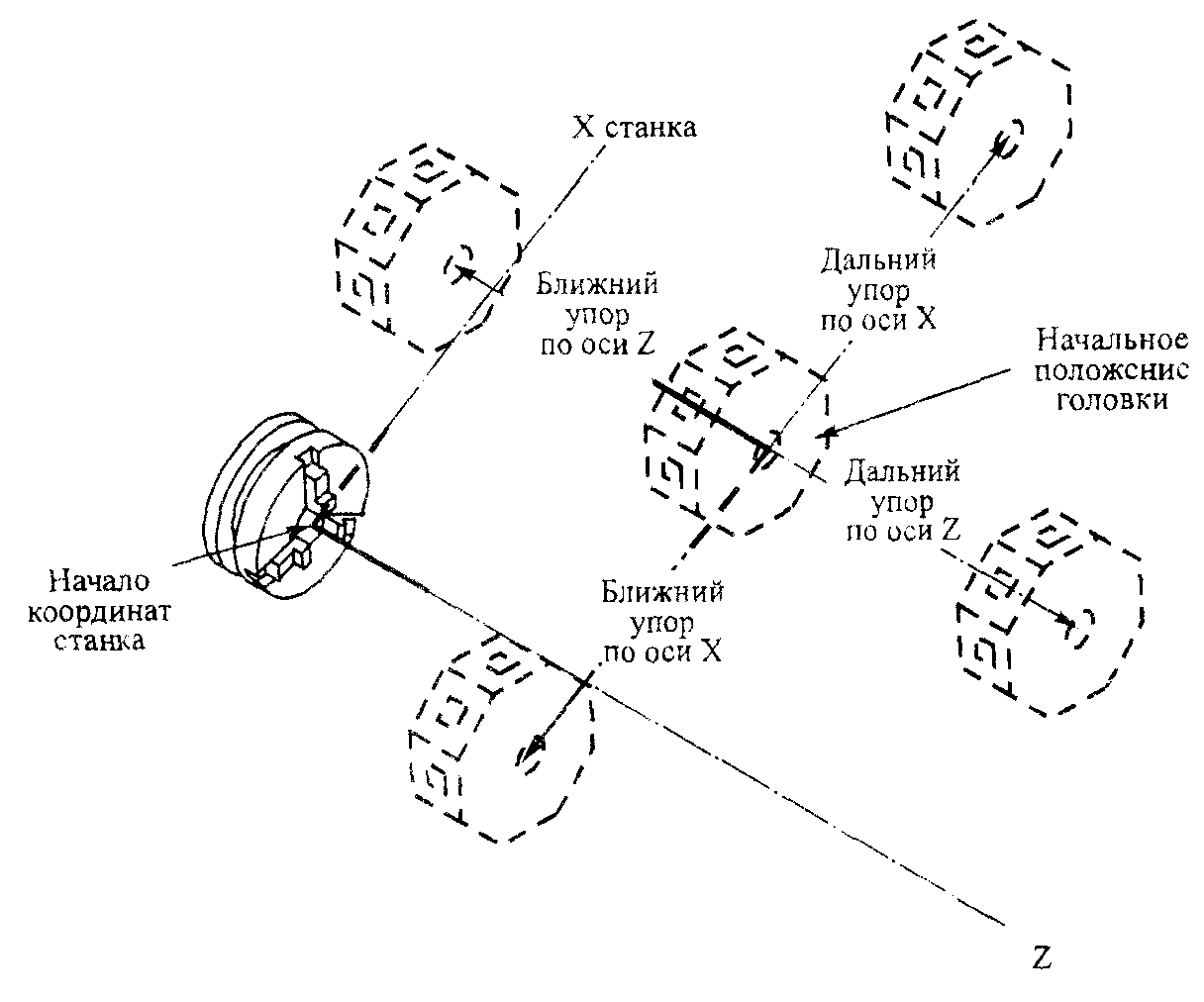

Рис. 1.74. Схема определения положения упоров


Для проверки заданных параметров и настроек в завершении процедуры создания макета токарного станка необходимо выпол­нить его тестирование. Оно заключается в имитации движений частей станка в плоскости обработки, вокруг и вдоль заданных осей станка, а также в положениях дальних и ближних упоров.

Определение инструментальной оснастки состоит в указа­нии системы базирования револьверной головки и инструмента на геометрических моделях элементов оснастки. Комбинированная ин­струментальная оснастка может состоять из нескольких элементов (переходников, удлинителей и т.п.). В этом случае следует создать все необходимые системы базирования этих элементов, которые обеспечат их сборку на станке. Пример комбинированной инстру­ментальной оснастки приведен на рис. 1.75.

Переходной элемент 2 имеет две системы базирования:

• револьверной головки (TUR2);

• элемента 1 (TOOL2).

Промежуточный элемент 1 (удлинитель), в свою очередь, тоже имеет две системы базирования:

• элемента 2 (TUR1);

• инструмента (TOOL1).

При сборке данной комбинированной оснастки системы бази­рования ее элементов TOOL2 и TUR1 будут совмещены. В единой кинематической схеме токарного станка система базирования эле­мента инструментальной оснастки TUR2 будет совмещаться с со­ответствующей системой базирования инструмента ТТ1—ТТ8, а TOOL 1 будет совмещаться с системой базирования державки ин­струмента.

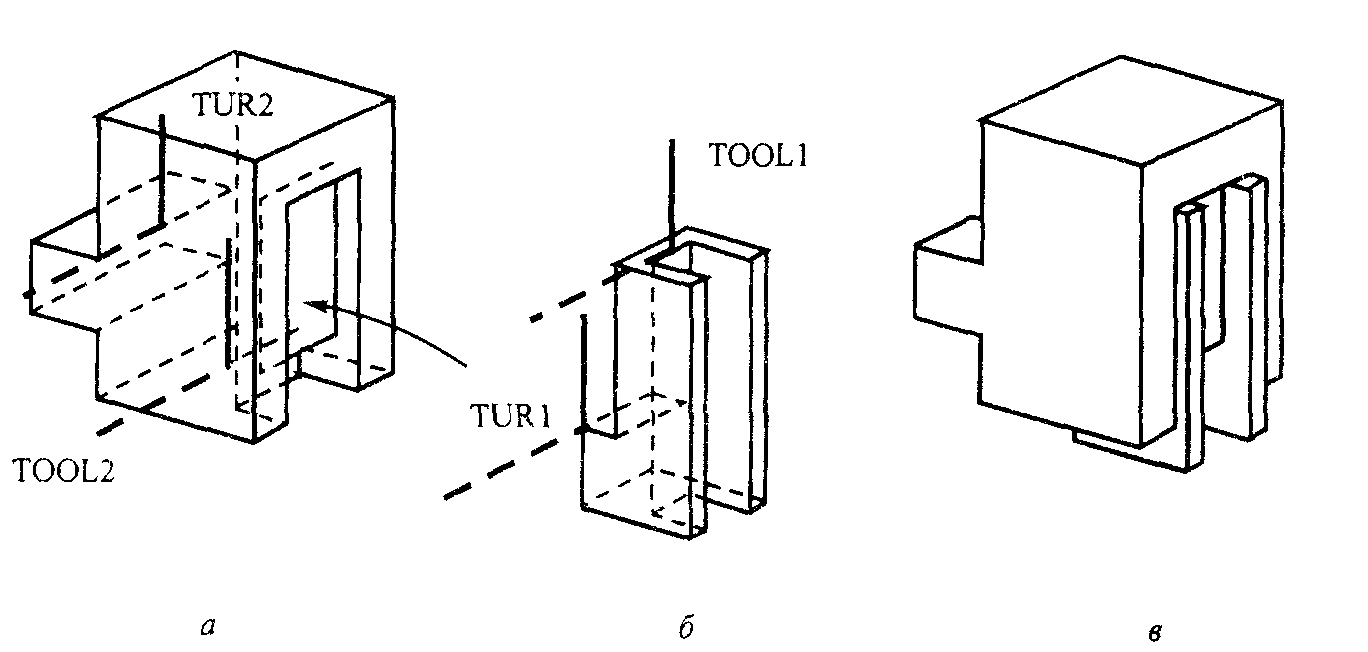

Рис. 1.75. Определение комбинированной инструментальной оснастки и ее сборка:

а - элемент 2; б - элемент 1; в - инструментальная оснастка в сборе

Определение инструмента является продолжением описания кинематической схемы токарного станка и содержит следующую информацию:

• геометрическое описание, условное или реалистичное пред­ставление инструмента, являющееся моделью реального токарно­го резца;

• систему базирования державки, с помощью которой резец фиксируется в инструментальной оснастке;

• систему базирования резца, которая определяет положение режущей кромки резца относительно обрабатываемой заготовки;

• параметры соответствующего типа резца.

Если геометрическая модель оригинального токарного резца не создана заранее в подсистеме твердотельного моделирования и отсутствует в базе данных предприятия, то условное представле­ние типового резца будет создано автоматически (вызвано из стан­дартной базы данных). При проектировании процесса обработки можно установить инструмент непосредственно в револьверную головку токарного станка либо предварительно создать сборку ин­струмента с одним или более элементом инструментальной оснас­тки и затем установить эту сборку в револьверную головку токар­ного станка.

На рис. 1.76 приведен пример токарного резца и его систем ба­зирования.

Система базирования державки НТ при сборке с элементом 1 инструментальной оснастки совместится с системой базирования TOOL1 (рис. 1.77). Система базирования резца позволит точно рас­считать траекторию движения резца в процессе обработки.

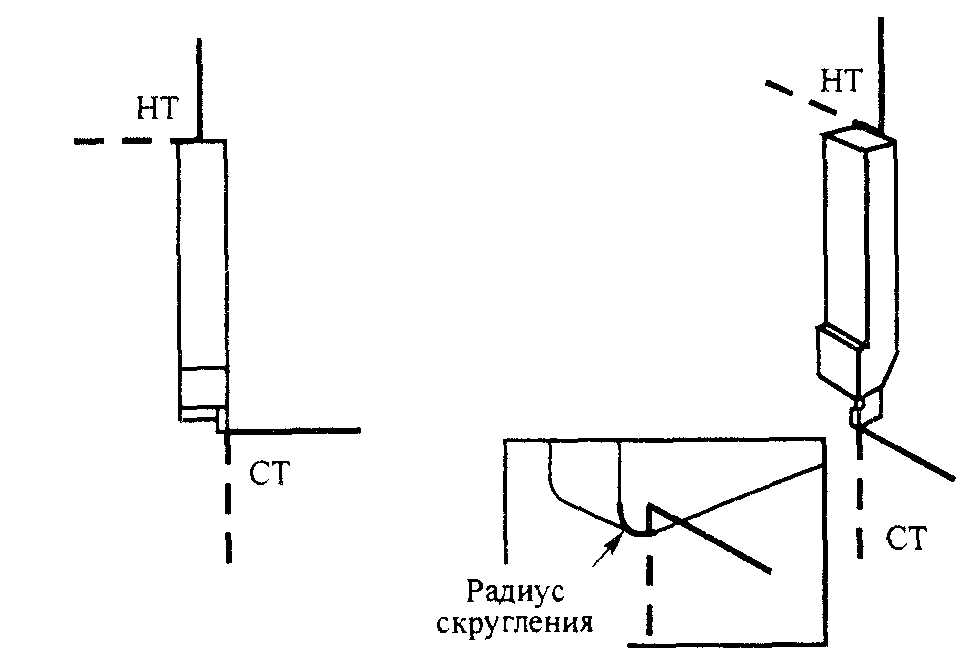

Рис. 1.76. Системы базирования токарного резца:

СТ - система базирования резца; НТ - система базирования державки инструмента

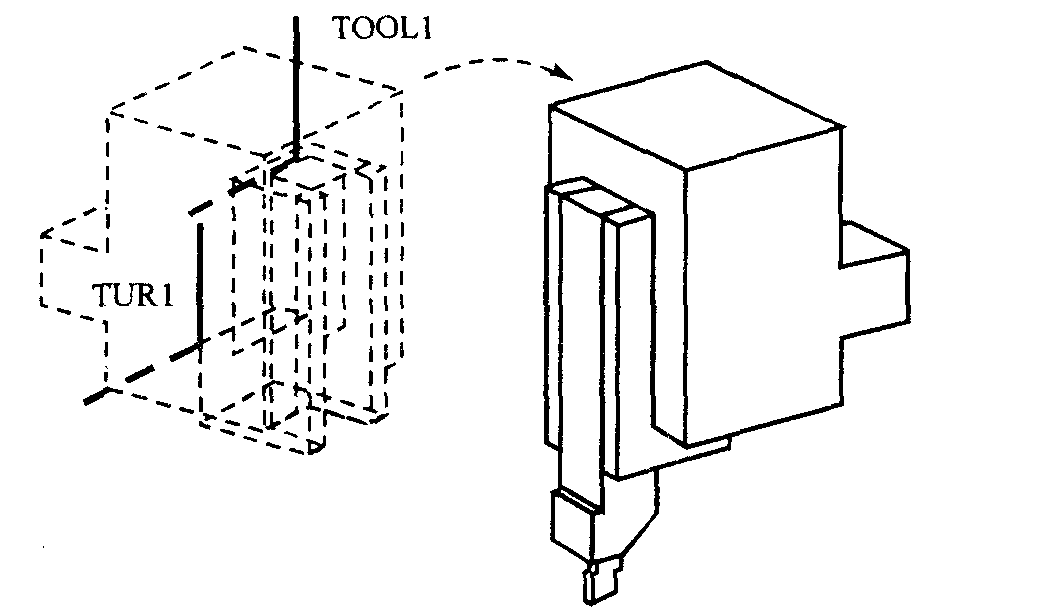

Рис. 1.77. Сборка резца с комбинированной инструментальной оснасткой

База данных токарного инструмента содержит следующие типы резцов, нестандартного и фасонного инструмента: метчик, развер­тка, сверло, резец резьбовой, резец гравировальный, резец проход­ной с продольным и поперечным перемещениями.

Для каждого типа инструмента определяются его параметры:

• форма режущей кромки (рис. 1.78), определяемая незамкну­той линией (ломаной и/или дугой);

• глубина резания в одном или двух направлениях, определяе­мая отрезком или ломаной из двух отрезков (границы обработаю (рис. 1.79);

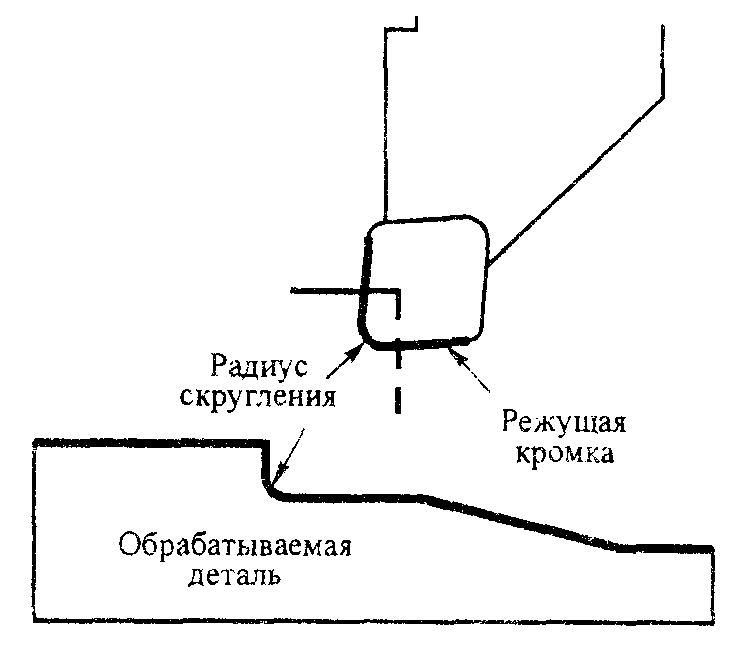

Рис. 1.78. Параметры рабочей части резца:

------ - траектория обработки

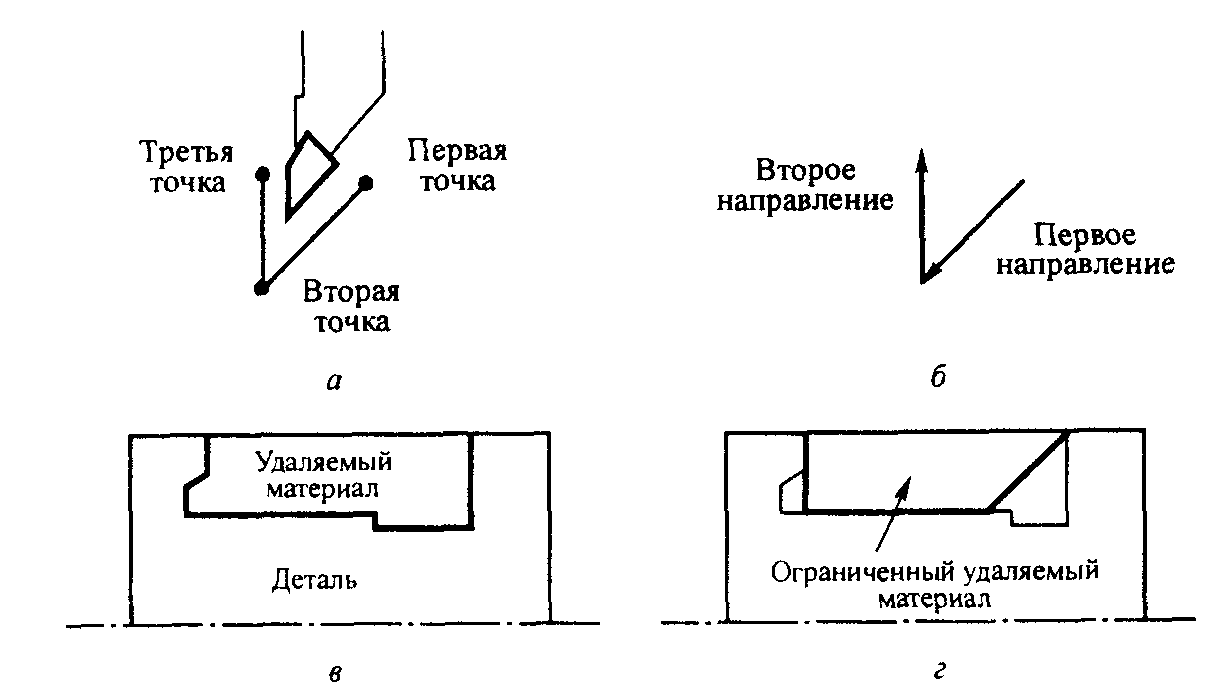

Рис. 1.79. Определение границ обработки тремя точками:

а - указание трех точек; б - полученные два направления обработки;

в - исходный удаляемый материал; г - получаемый после обработки удаляемый материал

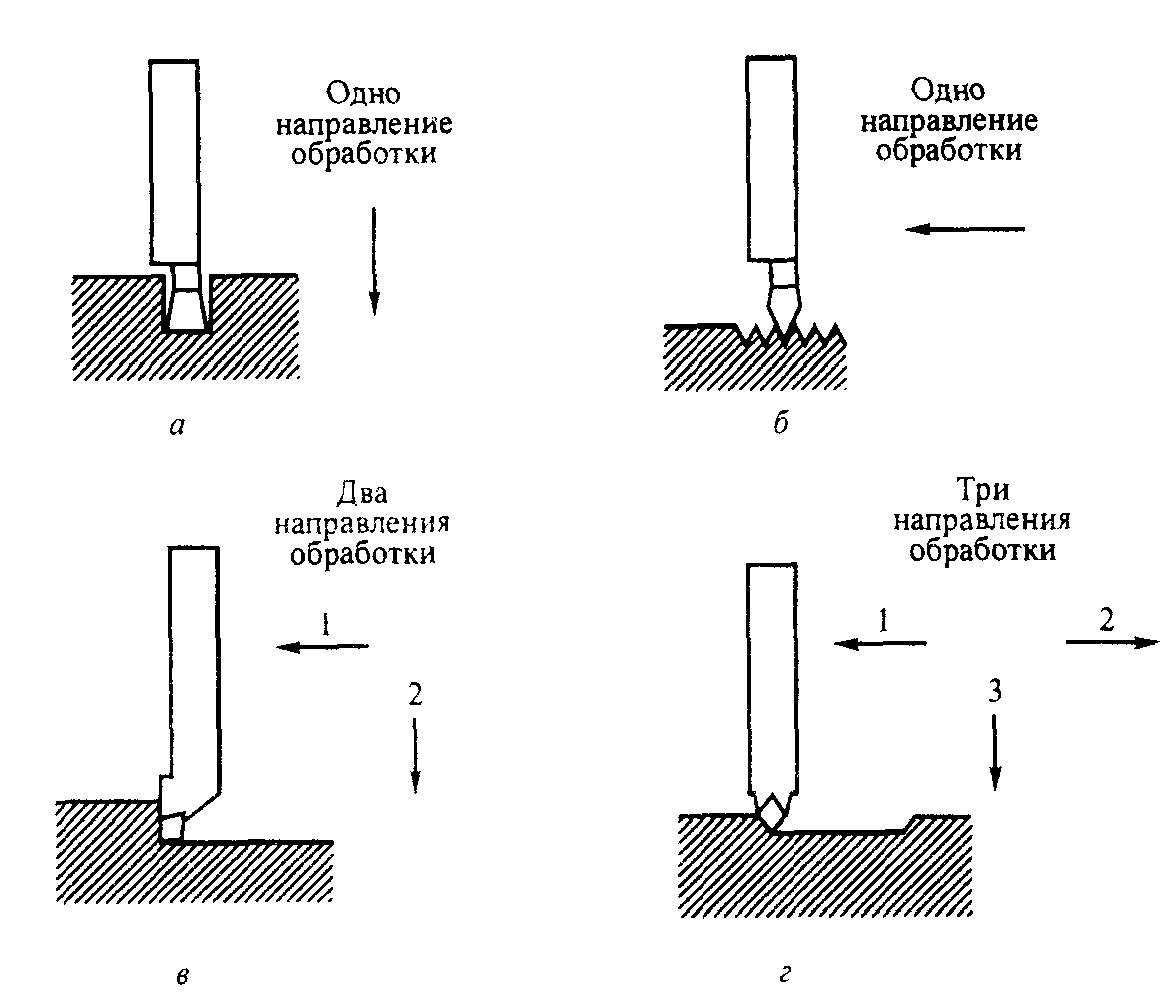

Рис. 1.80. Определение направлений обработки:

гравировальным (а), резьбовым (б), проходным (в) резцами и резцом для контурного точения (г)

• направление обработки, определяемое двумя точками, или первое направление в случае нескольких направлений обработки:

• второе (возможное) и третье (возможное) направления обра­ботки, определяемое двумя точками (рис. 1.80);

• максимальная глубина обработки.

Свойства материала используются вместе с параметрами инст­румента для автоматического расчета режима резания в процессе обработки. При обработке резцами, так же, как и при фрезерной обработке, можно документировать все свойства резцов и других инструментов в цепочках ассоциированных объектов «инструмент (тип и параметры) - материал - режим обработки», а затем выби­рать их из базы данных по определенным признакам.

Определение элементов технологической оснастки заключа­ется в назначении каждому элементу технологической оснастки его систем базирования. Элементы установки обрабатываемой заготов­ки детали (крепежного приспособления) закрепляют заготовку в шпинделе токарного станка. С каждым элементом установки заго­товки связаны две системы базирования: шпинделя, которая опре­деляет положение приспособления, и заготовки детали, которая указывает положение заготовки относительно приспособления. Определение всех элементов технологической оснастки на станке позволяет точно проконтролировать возможные столкновения при имитации процесса токарной обработки.

Технологическая оснастка, так же, как и инструментальная, может быть сложной и состоять из нескольких крепежных элемен­тов, каждому из которых необходимо создать пару систем базиро­вания. Пример такой комбинированной технологической оснастки приведен на рис. 1.81. Системы базирования элементов технологи­ческой оснастки рассмотрим ниже.

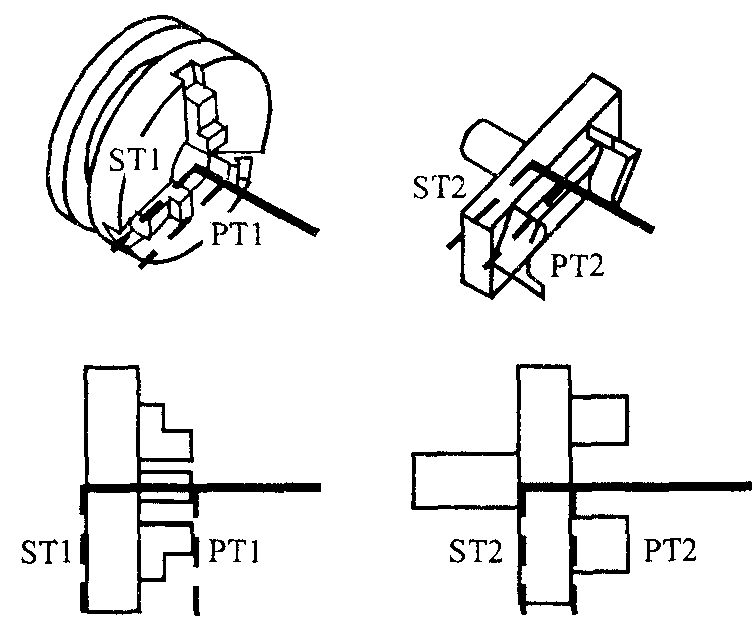

Система базирования крепежного приспособления 1 включает в себя системы базирования:

• шпинделя (ST1), которая при сборке должна совместиться с системой базирования станка (МТ);

• крепежного приспособления 2 (РТ1). Система базирования крепежного приспособления 2 включает в себя системы базирования:

• крепежного приспособления 1 (ST2),

• заготовки детали (РТ2).

При сборке данной комбинированной технологической оснаст­ки системы базирования ее крепежных приспособлений 2 и 1 (РТ1 и ST2) будут совмещены. В единой кинематической схеме токар­ного станка система базирования крепежного приспособления 1 (ST1) будет совмещаться с системой базирования шпинделя стан­ка МТ, а РТ2 будет совмещаться с системой базирования заготовки детали.



Рис. 1.81. Системы базирования элементов технологической оснастки

Определение всех составляющих кинематической схемы позво­ляет собрать воедино все составляющие оборудования:

• монтировать инструмент с элементами инструментальной ос­настки;

• автоматически закреплять элементы оснастки инструмента в револьверной головке или на суппорте в начале последовательнос­ти операций;

• автоматически устанавливать смонтированный инструмент в головку или на суппорт в начале операции;

• автоматически устанавливать станок в исходную позицию (пер­вую точку) обработки детали в начале цикла.

Кинематическая схема оборудования (все ее системы базирова­ния) образует кинематическую цепочку процесса обработки.

^ 5.7. Циклы токарной обработки

Циклы токарной обработки резцом: продольно-поперечная об­точка, обточка с проходами в заданном направлении, по ограни­ченному контуру, многопроходная обточка по контуру, продольно-поперечная обточка с проходом по контуру, обточка с проходами в заданном направлении и с проходом по контуру.

Циклы С-координатной обработки: обработка каналов, обработ­ка в одном или двух направлениях, обработка зигзагом, по спира­ли, по контуру, сверление, сверление с периодическим отводом сверла, сверление с выводом сверла и удалением стружки, оконтуривание, обработка по проекции контура, обработка призмы, об­работка поверхностей вращения, обработка карманов и пазов по спирали, обработка поверхности по спирали, обработка поверхности по спирали вне/внутри контура, обработка поверхности зиг­загом, черновая 2,5-координатная обработка, черновая 2,5-коорди-натная обработка по спирали, обработка центровых отверстий, зен-кование, цекование, зенкование и цекование с отводом инструмента. зенкование и цекование глухих отверстий с отводом инструмента. развертывание отверстий, нарезание резьбы метчиком, снятие фас­ки на отверстии, обработка отверстий «от точки к точке».

В качестве примера рассмотрим цикл токарной обточки заго­товки резцом по контуру (рис. 1.82).

Параметры цикла:

• удаляемый материал. Контур удаляемого материала должен лежать в плоскости обработки;

• область выборки удаляемого материала: вне его контура;

• обработать слева или справа от контура удаляемого материа­ла, если смотреть в направлении оси Y станка;

• направление подвода инструмента задается двумя точками;

• направление отвода инструмента задается двумя точками;

• безопасное расстояние медленного подвода инструмента;

• безопасное расстояние отвода инструмента;

• тип коррекции траектории движения инструмента:

- траектория центра с коррекцией;

- траектория центра без коррекции;

- траектория контура инструмента с коррекцией;

- траектория контура инструмента без коррекции;

• переключатель типа обработки изломов контура (вершин ост­рых углов) (рис. 1.83): по окружности (а), без скругленил (б);

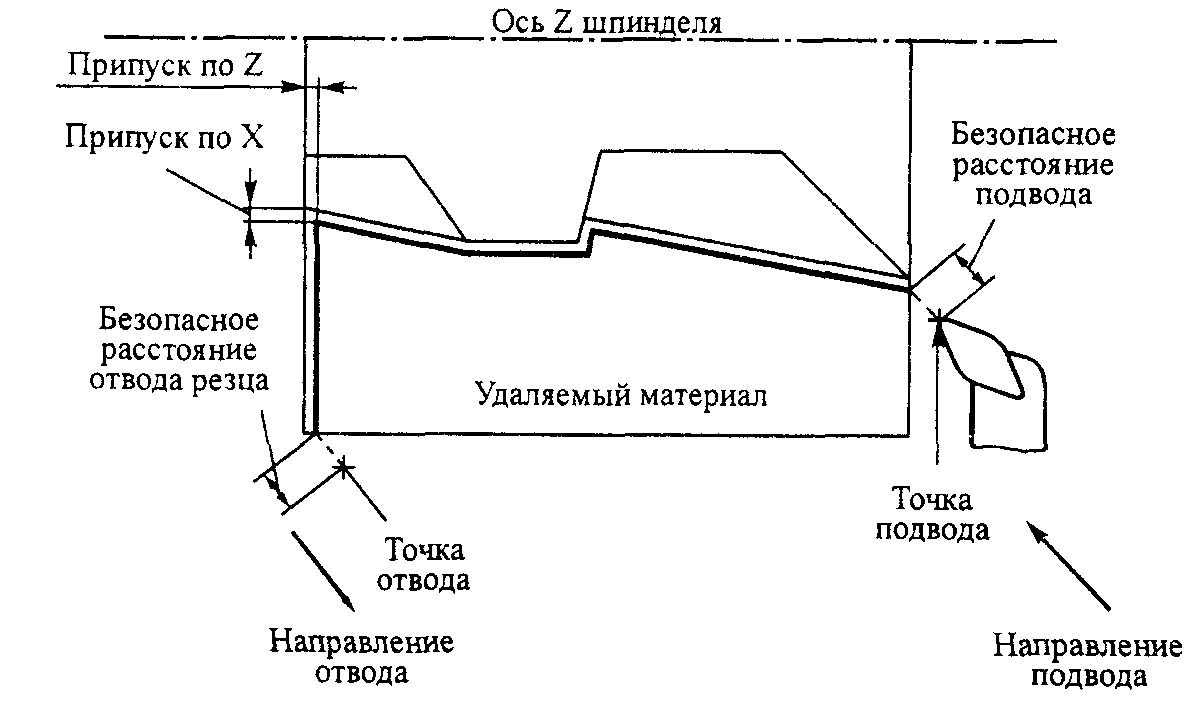

Рис. 1.82. Токарная обточка по контуру

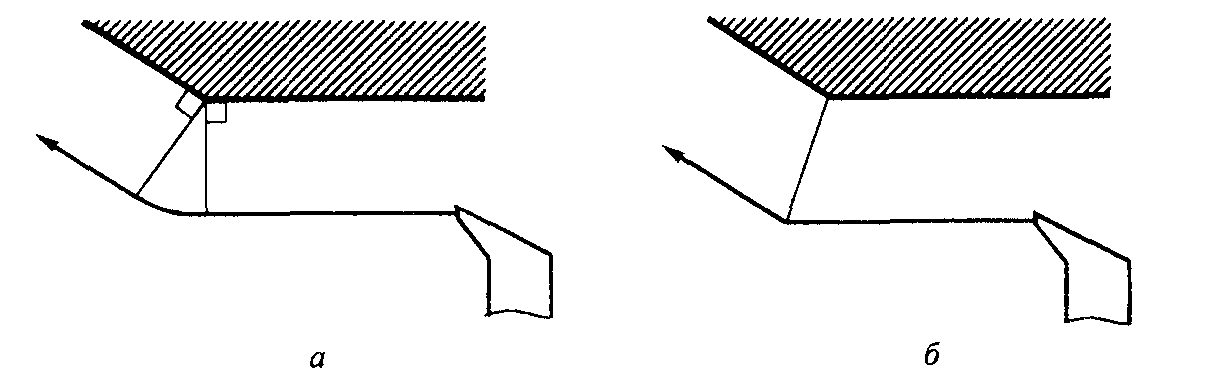

Рис. 1.83. Типы обработки углов контура

• расчет частей удаляемого материала в соответствии с граница­ми глубины резания, определенными при создании модели резца, или без учета глубины резания;

• припуск на обработку по оси^ X;

• припуск на обработку по оси Z;

• точность аппроксимации (см. рис. 1.56). Используется теми станками, которые при вычислении траектории инструмента по кривой выполняют обработку «от точки к точке» и не могут вы­полнять интерполяцию по окружности.

^ 5.8. Процесс токарной обработки

Как и в любом процессе механообработки, в процессе токарной обработки участвуют последовательности, операции и циклы.

Пример процесса токарной обработки может быть представлен в виде:



В результате процесса рассчитываются траектории движения инструмента.

База данных содержит следующие контроллеры: CLF_TUKN (файл формата CL), APTJTURN (файл формата APT) и PCH_TURN (файл формата прямого вывода DIRECT), а также PCH_CTURN (файл формата DIRECT - прямой вывод для С-координатного то­чения).

Последовательность проектирования процесса токарной обра­ботки изложена в подразделе «Процесс механической обработки».

Редактирование параметров процесса содержит такие функции, как добавление элементов, удаление, перемещение, обмен элемен­тов в структуре процесса, изменение параметров элементов про­цесса, удаление траекторий инструментов и т.д. Изменения в про­цессе должны быть пересчитаны.

^ Выходная информация процесса может быть представлена в виде:

• управляющей программы на проблемно-ориентированном язы­ке;

• управляющей программы в коде конкретного станка с ЧПУ;

• проектно-технологической документации в требуемом фор­мате.

Выбранный контроллер генерирует для токарного станка или обрабатывающего центра файл управляющей программы соответ­ствующего типа: APT, CL-FILE, FNC и TRAUB (С-координатная обработка).

Проектно-технологическая документация может быть в виде чертежей, текстовой информации или рисунков. Документы созда­ются автоматически по указанному шаблону: карты цикла, карты инструмента, карты последовательностей,

^ 5.9. Проектирование процессов электроэрозионной обработки

Электроэрозионная обработка приходит на смену традицион­ным металлорежущим технологиям и особенно широко применя­ется при изготовлении пресс-форм, вырубных и чеканочных штам­пов. В системах технологической подготовки производства могут быть реализованы как копировально-прошивочный, так и вырез­ной вид электроэрозионной обработки по двум-четырем координатам.

Рассмотрим особенности программного обеспечения этого вида обработки на примере специализированной подсистемы «Элект­роэрозионная обработка» системы EUCLID3, с помощью которой выполняется подготовка управляющих программ для электроэро­зионных (проволочных) станков с ЧПУ [9].

Проектирование технологии электроэрозионной обработки во многом аналогично проектированию технологии фрезерной обра­ботки.

В качестве исходных данных для подготовки управляющих про­грамм проволочной электроэрозионной обработки используются геометрические модели детали и заготовки, инструмента (прово­локи заданного диаметра), оснастки, макет станка, а также пара­метры процесса обработки. Все необходимые макеты создаются на основании информации о геометрических моделях соответству­ющих видов оборудования, что значительно повышает качество обработки.

Среда электроэрозионной обработки создается так же, как и при проектировании фрезерной обработки. Элементы этой среды те же, что и в описанных выше процессах, а именно: макеты имеющихся на предприятии станков, модели инструментов и оснастки. Сохра­нение этих элементов в разделе стандартов базы данных позволит технологам вызывать созданные элементы среды из базы данных оборудования предприятия.

Описание архитектуры станка (ХУ/2_У)определяет кинемати­ческую связь между шпинделем и положением оснастки, включая положение упоров.

Кинематическая схема электроэрозионного станка соответствует кинематической схеме фрезерного станка.

Инструмент (проволока) характеризуется диаметром и длиной режущей части. Система базирования проволоки создается авто­матически.

Существуют следующие циклы электроэрозионной обработки:

обработка окна, 2-координатная обработка по контуру, 4-коорди-натная обработка по двум контурам.

^ Цикл обработки окна предназначен для обработки области внутри контура окна в детали (рис. 1.84). Контур окна должен быть плоским, замкнутым и лежащим в горизонтальной плоскости.
