3.2. Примеры автоматов
Замечание. Для удобства восприятия и сокращения описания будем говорить об автоматах как об автоматических роботоподобных устройствах, хотя на самом деле это, как уже было сказано, лишь математические модели, преобразующие входные слова в выходные и не имеющие дела с физическими сущностями, вроде монет, билетов и т.п.
Пример 1 (автомат Мили):
Построить (синтезировать) автомат, на вход которого могут поступать в любой последовательности и, возможно, с повторениями монеты (как в добрые старые времена) 1; 2 и 3 копейки. Автомат продает билет, если сумма опущенных монет равна 3. В случае превышения суммы автомат возвращает деньги.
Входной алфавит в описании задан явно: Х = {1, 2, 3}.
Выходной алфавит будет содержать буквы (сигналы): Б – выдает билет, В – возвращает деньги, Н – ничего не выдает (это такой специфический выходной сигнал). То есть У = {Б, В, Н}.

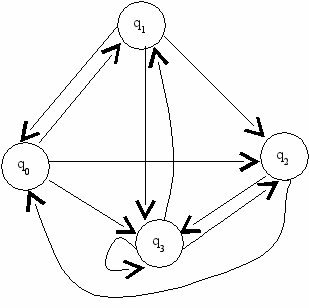

Можно представить автомат в виде графа, где вершины представляют состояния, а к каждой стрелке приписана пара входной сигнал/выходной сигнал. То есть размеченные стрелки отражают функции переходов и выходов.

3/В 1/Н 1/Н
2/Б 1/Н
2/Н
3/Б 1/Б 2/Н
2/В 3/Б
От представления автомата в виде графа можно очевидным образом перейти к его табличному представлению, которое также однозначно определяет автомат. Табличное представление предпочтительно для автоматов с большим числом состояний и при представлении автоматов в компьютере.
Можно построить для данного автомата таблицы
переходов
Т.П. | q0 | q1 | q2 | q3 |
1 f | q1 | q2 | q3 | q1 |
2 | q2 | q3 | q0 | q2 |
3 | q3 | q0 | q0 | q3 |
и
выходов
Т.В. | q0 | q1 | q2 | q3 |
1 | Н | Н | Б | Н |
2 | Н | Б | В | Н |
3 | Б | В | В | Б |
Пример 2 (автомат Мура).
Построить автомат, на вход которого могут поступать монеты 1, 2, 3 коп. Автомат выдает сигнал “чет”, если поступившая сумма в данный момент четная и “нечет”, если наоборот.
2
1,3




1,3
2


Ч

Н











Это автомат Мура. Поэтому выходные сигналы приписаны не стрелкам, а к состояниям, которыми они однозначно определяются. Табличное представление сводится к одной таблице – расширенной таблице переходов. В ней добавляется верхняя строка, позволяющая приписать выходные сигналы состояниям.
- выходные сигналы - состояния | Чет | Нечет |
| Ч | Н |
1 | Н | Ч |
2 | Ч | Н |
3 | Н | Ч |
