разработка новых трассерных методов
в нефтегазодобывающей промышленности
Герасименко Александр Юрьевич,
к.ф.-м.н., ведущий специалист,
Антипов Николай Анатольевич,
к.т.н., главный специалист,
Герасименко Юрий Валентинович, директор, ООО НТЦ «Геоинформатика», chabby@rambler.ru
В настоящее время в нефтегазодобывающей отрасли резко расширился круг задач, корректное решение которых возможно только при использовании современных трассерных (индикаторных) методов. Объясняется это не только появлением новых проблем, таких как природоохранные, экологические, но и, необходимостью совершенствования технологии поддержания пластового давления, водоотведения, водоохраны и т.п.
Как известно, трассерные методы дают принципиальную возможность получения такой информации. Однако вследствие недостаточной чувствительности методов определения существующих индикаторов широкого практического применения эти подходы до сих пор не получили.
Традиционные трассеры можно использовать для определения осредненных значений фильтрационных параметров пластов в модельных экспериментах или при небольших расстояниях между нагнетательными и добывающими скважинами в натурном эксперименте. К тому же для использования этих трассеров в условий реальных нефтяных месторождений необходимо закачивать в пласт огромные количества индикаторного вещества. Такие соединения как селитра, карбамид используются десятками тонн. Однако присущая этим трассерам высокая экологическая санитарно-гигиеническая опасность сводит на нет реальные возможности применения радиоактивных трассеров в таких задачах.
В настоящее время на предприятии ООО НТЦ «Геоинформатика» разработаны новые экологически безопасные трассерные методы определения направлений и скоростей движения фронтов закачиваемой для поддержания пластового давления воды от каждой из нагнетательной скважин, исследования гидродинамической связи между различными пластами и т.п.
Применение этих методов дает возможность определить истинную скорость и направление движения пластовых жидкостей и нагнетаемой в залежи воды, распределение потоков по пластам и между отдельными скважинами и источниками их обводнения, гидродинамическую связь по площади и разрезу залежей, исследовать анизотропию коллекторов, определить эффективность процесса вытеснения нефти, степень влияния на него отдельных скважин и режима их дренирования и нагнетания и т.д.
Вышеупомянутые методы подразумевают использование новых индикаторов, представляющих собой различные высокодисперсные суспензии ярко флюоресцирующих материалов, не растворимых в исследуемой среде. Сохранение устойчивости таких веществ обеспечивается заключением органических люминофоров в твердую фазу матрицы (синтез) с дальнейшим измельчением последней до состояния высокодисперсного порошка. Степень дисперсности 0,5-0,6 мкм.
В качестве твердой фазы матрицы используется меламиноаминотолуол-сульфамидформальдегидный полимер (МТОФ-смола), который легко измельчается.
Данный метод основан на отборе проб с последующей фильтрацией определенного объема через мембранный фильтр с размерами ячеек меньшими (0,5-0,6 мкм), чем размеры частиц индикатора и просмотром поверхности фильтра в поле зрения люминесцентного микроскопа.
Разработка Моноблочного ограничителя интенсивности
лазерного излучения
Герасименко Александр Юрьевич, ведущий инженер,
Савельев Михаил Сергеевич аспирант кафедры биомедицинских систем,
Национальный исследовательский университет «МИЭТ», gerasimenkoau@rambler.ru
Актуальность исследований ограничения интенсивности мощного лазерного излучения в поглощающих и рассеивающих средах вызвана необходимостью создания перспективных способов лучевой защиты органов зрения и чувствительных элементов оптических систем. До настоящего времени не созданы эффективные ограничители мощного широкополосного лазерного излучения. Решение этой проблемы может быть достигнуто путем усовершенствования состава нелинейной оптической среды ограничителя и его конструкции.
При практическом применении ограничителей лазерного излучения вызывает интерес применение компактной моноблочной конструкции ограничителей лазерного излучения, которая в отличие фокусирующих ограничителей, состоящих из сложных зеркальных систем, отличается также меньшей зависимостью от характеристик внешней среды. Корпус моноблочного ограничителя лазерного излучения содержит внутреннюю полость, заполненную нелинейной оптической средой, которое обладает динамическим поглощением.
Преимуществом моноблочного ограничителя лазерного излучения в совокупности с расслаивающимися растворами с нижней критической точкой является высокое начальное пропускание и широкий интервал рабочих длин волн, обеспечивающий нейтральное окрашивание поля зрения оптических приборов. Выбор габаритных размеров зависит от условий применения моноблочного ограничителя (необходимого фокусного расстояния, размера пятна фокуса).

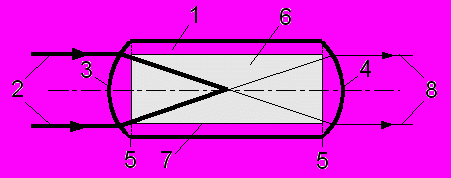

На рисунке показана конструкция моноблочного ограничителя интенсивности лазерного излучения, корпус 1 которого ориентирован вдоль направления распространения падающего излучения 2, с собирательными линзами 3, 4, расположенными на торцах корпуса 5, и нелинейной средой 6, помещенным во внутреннюю полость 7 корпуса ограничителя. Если фокусные расстояния линз 3 и 4 равны F1 и F2 соответственно, а линзы находятся на расстоянии L друг от друга, то при L = F1 + F2, низкоинтенсивное падающее излучение свободно проходит через ограничитель, причем линза 3 фокусирует падающее излучение в рабочее вещество 6 ограничителя, а линза 4 придаёт выходящему излучению 8 первоначальную форму.
Рис. - Моноблочный ограничитель интенсивности лазерного излучения
Линза 3 фокусирует высокоинтенсивное падающее излучение в среду 6 ограничителя, увеличивая интенсивность падающего излучения до уровня, при котором происходит его ослабление до безопасного уровня.
Работа выполнена при поддержке контракта 9610к/16276 с Федеральным государственным бюджетным учреждением "Фонд содействия развитию малых форм предприятий в научно-технической сфере".
