МБ – 34
СКЛАДСКОЙ МОДУЛЬ ГОТОВОЙ ПРОДУКЦИИ
- рабочая емкость одного силоса, т 2800
- емкость всего склада из 3-х емкостей, т 8400
- площадь силоса, м2 113
- диаметр силоса, м 12
- высота силоса, м 24
- расход сжатого воздуха, м3/мин. 60
- установленная мощность токоприемников, кВт 444,6
- годовой расход электроэнергии модулем, млн. кВт.ч 3,1
- обслуживающий персонал, чел. 5
- объем монтажного железобетона, м3 1150
- металлоемкость модуля, т 30,53
Спецификация технологического оборудования
№ п/п | Оборудование | Марка, тип | Кол- во | Установлен. мощность, кВт | Масса един., т | |
ед. | общая | |||||
1. 2. 3. 4. | Силосные банки с обрушителем и разгрузочными устройствами Пневмокамерный насос Воздушный компрессор Аспирационная система в составе: циклон ЦН-15х800, рукавный фильтр ФРКИ-60, дымосос ДН-6,3-1500 | НО ТА – 29 2ВН10-63/3 ПИ | 3 1 1 1 | 12,2 - 400 8,0 | 36,6 - 400 8,0 | 2,54 8,1 9,66 5,15 |
444,6 30,53
Предназначен для установки на заводах серии:
МИНИ – 35 – 300
МБ – 35
СКЛАДСКОЙ МОДУЛЬ ГОТОВОЙ ПРОДУКЦИИ
- рабочая емкость одного силоса, т 2800
- емкость всего склада из 6-ти емкостей, т 16800
- площадь силоса, м2 113
- диаметр силоса, м 12
- высота силоса, м 24
- расход сжатого воздуха, м3/мин. 95
- установленная мощность токоприемников, кВт 711,2
- годовой расход электроэнергии модулем, млн. кВт.ч 5,0
- обслуживающий персонал, чел. 5
- объем монтажного железобетона, м3 2450
- металлоемкость модуля, т 54,44
Спецификация технологического оборудования
№ п/п | Оборудование | Марка, тип | Кол- во | Установлен. мощность, кВт | Масса един., т | |
ед. | общая | |||||
1. 2. 3. 4. | Силосные банки с обрушителем и разгрузочными устройствами Пневмокамерный насос Воздушный компрессор Аспирационная система в составе: циклон ЦН-15х800, рукавный фильтр ФРКИ-60, дымосос ДН-6,3-1500 | НО ТА – 28 4ВН10-100/3 ПИ | 6 1 1 1 | 12,2 - 630 8,0 | 73,2 - 630 8,0 | 2,54 15,0 19,0 5,15 |
711,2 54,4
Предназначен для установки на заводах серии:
МИНИ – 70 – 600
МБ – 36
СКЛАДСКОЙ МОДУЛЬ ГОТОВОЙ ПРОДУКЦИИ
- рабочая емкость одного силоса, т 415
- емкость всего склада из 2-х емкостей, т 830
- площадь силоса, м2 (6 х 6 ) 36
- высота силоса, м 12
- установленная мощность модуля, кВт 23,1
- годовой расход электрической энергии, млн. кВт.ч 0,16
- обслуживающий персонал, чел. 2
- металлоемкость модуля, т 45,55
Спецификация технологического оборудования
№ п/п | Оборудование | Марка, тип | Кол- во | Установлен. мощность, кВт | Масса един., т | |
ед. | общая | |||||
1. 2. 3. 4. 5. | Силосные банки с виброобрушителем Горизонтальный шнек Элеватор Запорно-подающая арматура (4 на один силос) Аспирационная система в составе: циклон ЦН-15х600, рукавный фильтр ФРОС-20-500, вентилятор Д-3,5 М | НО НО ЛГ – 160 НО ПИ | 2 1 1 компл. 1 | 1,6 7,0 7,5 - 4,4 | 3,2 7,0 7,5 - 4,4 | 22 1,2 0,9 0,9 2,55 |
23,1 45,55
Предназначен для установки на заводах серии:
МИКРО – 3 – 25
МБ – 37
ПРОМЫВНОЙ МОДУЛЬ – 1
- производительность по очищаемому газу, м3/ч 80 000…120 000
- металлоемкость, т 20
- обслуживающий персонал, чел. 2
- установленная мощность токоприемников, кВт 20
- годовой расход электрической энергии, млн. кВт.ч 0,12
Спецификация технологического оборудования
№ п/п | Оборудование | Марка, тип | Кол- во | Установлен. мощность, кВт | Масса един., т | |
ед. | общая | |||||
1. 2. 3. 4. 5. 6. | Скруббер Вентура Рекуператоры Насосы химические Шламовый насос Металлоконструкция Монорельс с электроталью г.п. 1 т | СВ-КК-2-0,108-02 СМ-929 Х50-32-125 ПР 12,5/12,5 НО ПИ | 1 2 2 1 1 1 | - - 4,0 7,0 - 5,0 | - - 8,0 7,0 - 5,0 | 11,0 8,43 0,16 0,35 3,65 1,82 |
20,0 34,0
Предназначен для установки на заводах серии:
МИНИ – 14 – 120
МИНИ – 28 – 240
МБ – 38
ПРОМЫВНОЙ МОДУЛЬ – 2
- производительность по очищаемому газу, м3/ч 160 000…240 000
- металлоемкость, т 20
- обслуживающий персонал, чел. 2
- установленная мощность токоприемников, кВт 20
- годовой расход электрической энергии, млн. кВт.ч 0,12
Спецификация технологического оборудования
№ п/п | Оборудование | Марка, тип | Кол- во | Установлен. мощность, кВт | Масса един., т | |
ед. | общая | |||||
1. 2. 3. 4. 5. 6. | Скруббер Вентура Рекуператоры Насосы химические Шламовый насос Металлоконструкция Монорельс с электроталью г.п. 1 т | СВ-КК-2-0,122-01 СМ-929 Х50-32-125 ПР 12,5/12,5 НО ПИ | 1 2 2 1 1 1 | - - 4,0 7,0 - 5,0 | - - 8,0 7,0 - 5,0 | 18,0 8,43 0,16 0,35 4,15 1,82 |
20,0 48,5
Предназначен для установки на заводах серии:
МИНИ – 35 – 300
МИНИ – 70 – 600
5. ПРИМЕРЫ МИНИ-ЗАВОДОВ ПО ТЕХНОЛОГИИ НИИСК
(КРАТКИЕ ТЕХНИЧЕСКИЕ ПРЕДЛОЖЕНИЯ)
5.1. МИКРО – 3 – 25. МИНИ-ЗАВОД ПО ПРОИЗВОДСТВУ ЦЕМЕНТА ИЗ КАРБИДНОГО ИЛА И БОЯ КЕРАМИЧЕСКОГО КИРПИЧА
5.1.1. Портландцемент
Сырье: – карбидный ил (СаО – 67 %, SiO2 – 0,8 %, Al2O3 – 0,6 %, Fe2O3 – 0,5 %,
прочие – 9,6 %, ппп – 21,5 %);
- кирпичный бой (SiO2 – 56 %, Al2O3 – 28,5 %, Fe2O3 – 12,5 %, СаО – 0,5 %,
прочие – 2,5 %).
Топливо – генераторный газ, полученный из древесного угля.
Прогнозный минеральный состав клинкера:
- С3S – 43,0 %
- С2S – 18,0 %
- С3А – 17,0 %
- С4АF – 12,8 %
- Прочие – 9,2 %
Расход сырьевых материалов на 1 т клинкера:
- кирпичный бой – 300 кг;
- карбидный ил (сухой) – 890 кг.
Коэффициент выхода клинкера из шихты КВЫХ = 0,84.
Доля расплава в клинкере при t = 1450 0С – 40 %.
5.1.2. Материальный баланс.
Режим работы: 350 суток в году, в 3 смены, фонд рабочего времени оборудования 8400 часов в год.
Таблица 5.1.
МАТЕРИАЛЬНЫЙ БАЛАНС
С т а т ь я | Един. измер. | Величина по периодам | ||
год | сутки | час | ||
Портландцемент Клинкер Расход сырьевых материалов:
Расход энергоресурсов: - отходы древесины с W = 40 % - древесный уголь - потребность в электрической энергии | т т т т т т т млн. кВт.ч | 25 000 23750 22 000 7200 1250 30 000 6600 2,85 | 72 68 63 21 3,6 86 19 0,008 | 3 2,83 2,6 0,9 0,15 3,6 0,8 - |
5.1.3. Технологический процесс.
На рис. 5.1. представлена блочная технологическая схема мини-завода, составленная из функциональных блоков (см. гл.4.3.).
Кирпичный бой подвергается измельчению в молотковой дробилке (модуль МБ – 3) и далее измельчается в шаровой мельнице (модуль МБ – 5).
Карбидный ил с влажностью примерно 40 % подается в смеситель принудительного действия (модуль МБ – 19), где смешивается с кирпичной мукой. Полученная композиция прессуется в прессе полусухого формования (модуль – 19) в брикеты размером 250 х 250 х 100 мм.
Брикеты укладывают на выкатной под камерной обжиговой печи (модуль МБ – 21), после чего под закатывается в камеру печи.
Обжиг осуществляется продуктами сгорания генераторного газа, который получают (модуль МБ – 29) газификацией древесного угля. Древесный уголь изготавливается в этом же модуле из древесных отходов. Продукты сгорания из камерной печи проходят в котел-утилизатор, где тепло утилизируется в форме пара, который используется в турбогенераторе для производства электрической энергии. Таким образом завод целиком обеспечивается электроэнергией, произведенной за счет утилизации тепла.
После завершения цикла обжига и охлаждения выкатной под выводится из камеры, клинкерные брикеты снимают и направляют в молотковую дробилку (модуль МБ – 3), далее дробленка клинкера подвергается помолу (модуль МБ–5) и цемент транспортируется на склад готовой продукции (модуль МБ – 31).
Завод серии МИКРО–3– 25 оснащен блоками МБ – 3 и МБ – 5 двойного использования, т.е. для обработки кирпичного боя и клинкера.
Завод серии МИКРО – 3 – 25 не имеет аспирационной системы «мокрого» подавления вредных выбросов. Эти функции выполняют индивидуальные аспирационные системы модульных блоков.
5.1.4. Технико-экономическая часть
Капитальные вложения, всего, млн. руб. 67
в т.ч. - оборудование, млн. руб. 33
- строительно-монтажные работы, млн. руб. 27,3
- прочие, млн. руб. 6,7
Производственные затраты:
- приобретение сырья и материалов
= карбидный ил с W = 40 %, т 37 000, цена 50 руб/т

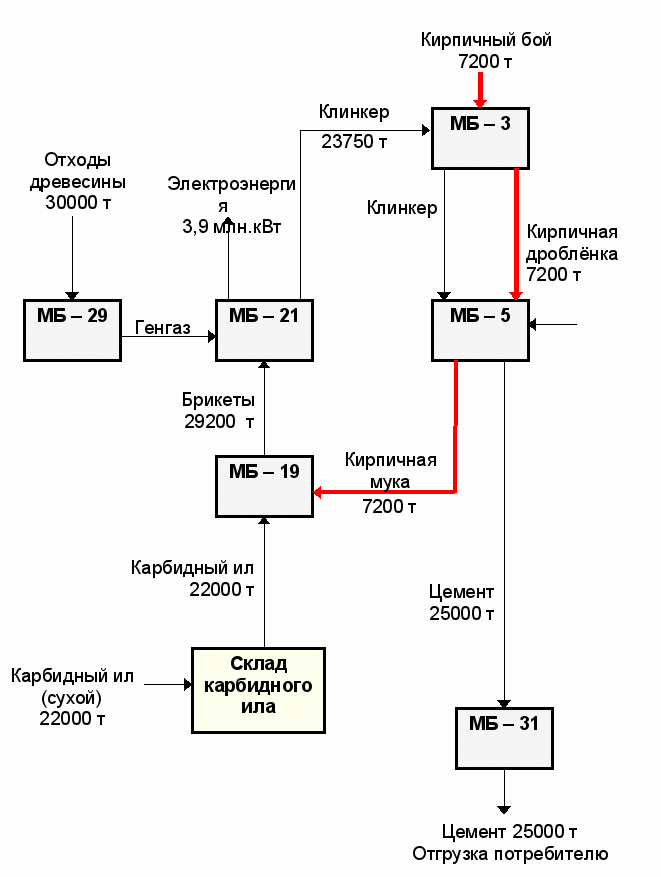

БЛОЧНАЯ ТЕХНОЛОГИЧЕСКАЯ СХЕМА
МИКРО – 3 – 25
Гипсовый камень
1250 т
Рис. 5.1.
= кирпичный бой, т 7200, цена 30 руб/т
= гипсовый камень,т 1250, цена 700 руб/т
- приобретение древесных отходов с W = 40 %, т 30 000, цена 40 руб/т
- заработная плата 37 основных рабочих, руб/мес. 12 000
Калькуляция производственных затрат:
- приобретение сырья и материалов, всего, млн. руб. 2,931
в т.ч. = карбидный ил с W = 40 %, млн. руб. 1,85
= кирпичный бой, млн. руб. 0,216
= гипсовый камень, млн. руб. 0,875
- приобретение древесных отходов с W = 40 %, млн. руб. 1,2
- заработная плата основных рабочих, млн. руб. 5,328
- начисления на зарплату (26 %), млн. руб. 1,385
- амортизационные отчисления из расчета
полного износа за 10 лет, млн. руб. 6,7
- накладные расходы (60 % зарплаты основных рабочих, млн. руб. 3,2
20,744 млн. руб.
- прочие расходы (10 %) 2,076 млн. руб.
22,82 млн. руб.
Себестоимость продукции:
СБ = 22 820 000 руб. = 913 руб/т
25 000 т
Рыночная цена на портландцемент – 3800 руб/т
То же без НДС – 3116 руб/т
Предполагается реализовывать цемент по цене 3000 руб/т (без НДС), тогда чистая прибыль завода составит:
ПРч = 25 000 (3000 – 913) . 0,76 = 39,6 млн. руб.
Чистые денежные поступления за год:
ДЧ = 39,6 + 6,7 = 46,3 млн. руб.
Условная окупаемость капитальных вложений:
ОК = 67 = 1,5 года
46,3
Реальная окупаемость с учетом срока строительства и ввода в эксплуатацию – 3 года.
5.2. МИНИ – 7 – 60. МИНИ-ЗАВОД ПО ПРОИЗВОДСТВУ ЦЕМЕНТА ИЗ ОТХОДОВ САХАРНОГО ПРОИЗВОДСТВА И ЗОЛЫ ПОДМОСКОВНЫХ УГЛЕЙ
5.2.1. Портландцемент
Сырье: зола (SiO2 – 61 %, Al2O3 – 26 %, Fe2O3 – 11,5 %, прочие 1,5 %);
отходы сахарного производства (SiO2 – 8 %, Al2O3 – 3,0 %, Fe2O3 – 0,2 %,
СаО – 58 %, прочие – 12,2 %, ппп – 18,6 %), влажность 40 %.
Технологическое топливо – природный газ с QН = 8000 ккал/нм3.
Расход сырьевых компонентов на 1 т клинкера:
- золы – 170 кг;
- отходов сахарного производства (сухих) – 1030 кг.
Коэффициент выхода клинкера из сырьевой шихты КВЫХ = 0,84.
Прогнозный минеральный состав клинкера:
- С3S – 46,8 %
- С2S – 17,8 %
- С3А – 16,2 %
- С4АF – 6,4 %
- Прочие – 12,8 %
Доля расплава в клинкере при t = 1450 0С – 39 %.
5.2.2. Материальный баланс мини-завода.
Режим работы: 365 рабочих суток, в 3 смены, фонд рабочего времени 8760 часов в год.
Таблица 5.2.
Материальный баланс
С т а т ь я | Един. измер. | Величина показателя по периодам | ||
год | сутки | час | ||
Портландцемент Клинкер Потребность в сырье: - отход сахарного производства, W = 40 % - зола - гипсовый камень Потребность в энергоресурсах:
| т т т т т млн. м3 млн. кВт.ч | 60 000 57 000 98 000 9700 3000 9 6,8 | 165 156 268 27 8,2 0,024 0,019 | 6,85 6,5 11,2 1,1 0,35 0,001 - |
5.2.3. Технологический процесс.
На рис.5.2. представлена блочная технологическая схема мини-завода серии МИНИ – 7 – 60.
Зола поступает на завод и подвергается рассеву на фракции с домолом крупной фракции. Подготовленная зола накапливается в расходном бункере (МБ – 14).
Отходы сахарного производства – тонкодисперсный влажный продукт первоначально складируются на площадке под навесом. Далее подается на смешивание с золой, а из полученной массы прессуют брикеты размером 250 х 250 х 100 мм. Брикеты укладывают на печные вагонетки (МБ – 19).
Обжиг брикетов осуществляется в туннельной печи теплом, полученным от сжигания природного газа. Отработанные продукты сгорания утилизируются в котле-утилизаторе, пар используется в турбогенераторе для производства электрической энергии (МБ – 22).
Охлажденные брикеты клинкера подвергаются измельчению в молотковой дробилке (МБ – 3). Дробленка клинкера вместе с гипсовым камнем подаются в шаровую мельницу, где осуществляется помол и сепарирование цемента (МБ – 5).
Готовая продукция хранится на силосном складе (МБ – 31).
Обеспыливание процесса обеспечивается индивидуальными аспирационными блоками, предусмотренными в каждом пылящем переделе.
Общая аспирация газов не предусмотрена из-за малой производительности мини-завода.
