XIII Российское совещание
«Безопасность исследовательских ядерных установок России»
(г. Димитровград, Ульяновская обл., 23-27 мая 2011 г.)
Доклад.
«Вывод из эксплуатации и переработка уран-полиэтиленовой топливной композиции подкритического стенда СО-2М ОАО «ВНИИХТ»
Г.А. Сарычев, В.В. Кудрявцев, А.П. Матюшин, В.П. Скопин,
Р.М. Щепелев.
Открытое Акционерное Общество
«Ведущий научно-исследовательский институт химической технологии »
(ОАО «ВНИИХТ»)
Москва, Россия
С.В. Алексеев, В.П. Денискин, А.А. Звонков, А.А. Пирогов,
С.И. Мозжерин
Федеральное Государственное Унитарное Предприятие
«Научно-Исследовательский Институт
Научно-Производственное Объединение «ЛУЧ»
(ФГУП «НИИ НПО «ЛУЧ»)
Подольск, Россия
Опытно-промышленная исследовательская ядерная установка (ИЯУ) СО-2М с подкритическим стендом (ПКС) представляет собой технологический комплекс для нейтронно-активационных аналитических работ и обогащения полезных компонентов (рис.1). Активная зона ПКС – твердогомогенная. Замедлитель – полиэтилен. Отражатель – графит. Физический пуск ПКС был осуществлён 24.06.1975г., а 18.08.1976 г. СО-2М сдана в эксплуатацию. Назначение ПКС:
- облучение руд и других твердых образцов для последующего нейтронно-активационного анализа и решения задач обогащения рудных материалов;
- возможность проведения облучения отдельных проб для последующего их радиохимического и нейтронно-активационного анализа;
- непрерывный активационный анализ сплошных потоков различных веществ, пульп, материалов;
- непрерывный контроль за составом (загрязненностью) промышленных, сбросных вод с целью определения содержания в них отдельных химических элементов;
- стерилизация (в статическом и динамическом режимах) различных препаратов, веществ, материалов.
 |

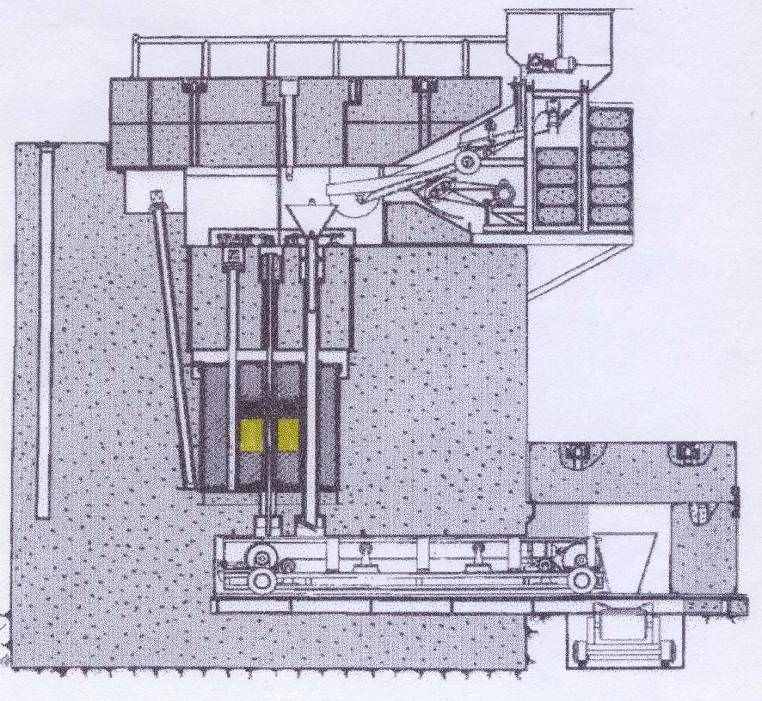

| Рисунок 1. Технологическая схема ИЯУ СО-2М |
Исследовательские работы на ИЯУ СО-2М продолжались до февраля 1995 г. В связи со свертыванием работ по данной тематике и отсутствием финансирования на модернизацию установка по 2003 год находилась в режиме длительного останова. С 30.06.2005г. по 30.06.2010г. установка эксплуатировалась в режиме «окончательного останова» на основании Лицензии № ЦО-03-110-2745 от 30.06.2005г. и Лицензии № ЦО-03-110-4494 от 09.12.2008г.
Основанием для вывода из эксплуатации ИЯУ СО-2М ОАО «ВНИИХТ», как объекта использования атомной энергии (ОИАЭ), является :
- изменение требований к надежности и безопасности эксплуатации системы управления и защиты (СУЗ), контрольно-измерительных приборов, систем сигнализации и связи, приборов дозиметрического контроля, технологического оборудования и систем инженерно-технического обеспечения, которые в текущий момент нецелесообразно выполнить;
- истечение назначенного срока службы объекта.
Перечень основных документов, необходимых для проведения подготовительной стадии вывода из эксплуатации ИЯУ СО-2М, эксплуатируемой в режиме «окончательного останова» представлен в приложении №1.
Демонтаж активной зоны ПКС СО-2М (упрощённая конструктивная схема представлена на рис.2) проводился на основе комплексного инженерного и радиационного обследования производственных помещений, строительных конструкций, систем обеспечения и безопасности.

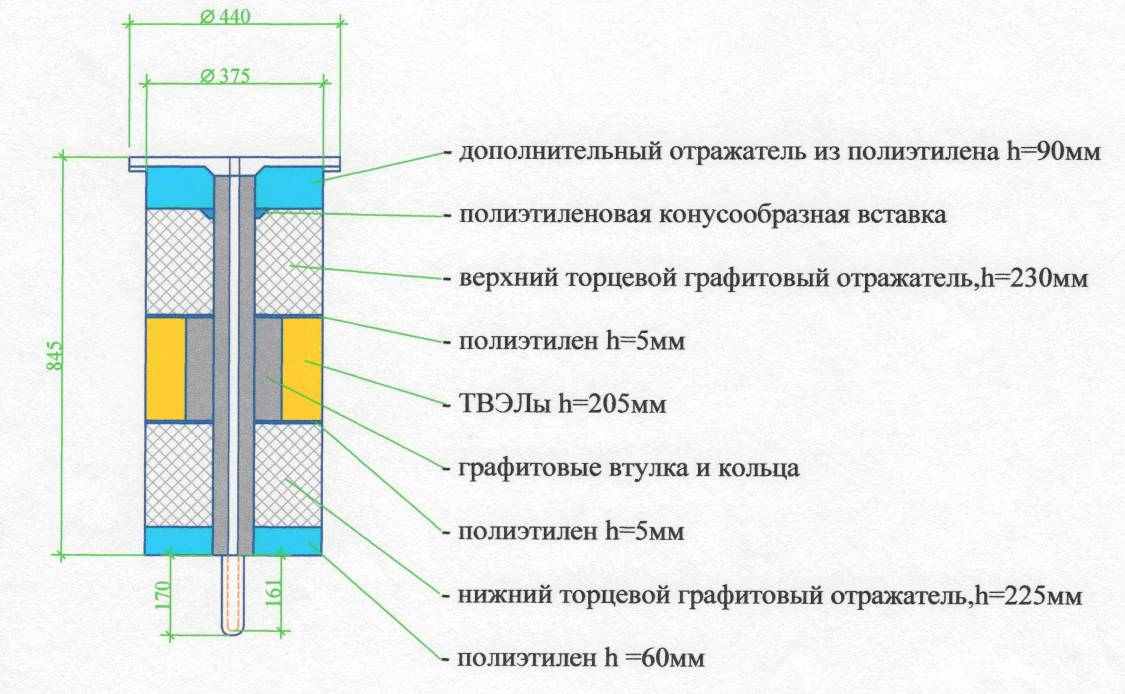

Рисунок 2. Упрощённая схема активной зоны ПКС СО-2М.
Ядерная безопасность при проведении работ обеспечивалась следующими мероприятиями:
- Постоянным контролем служб ядерной и радиационной безопасности эксплуатирующей организации и предприятия-разработчика за ходом выполнения работ, согласно ППР;
- Последовательностью операций по вскрытию и подетальной разборке верхней части активной зоны вплоть до рабочих элементов (выполнялись при постоянно находящихся и зафиксированных в каналах активной зоны стержнях аварийной защиты);
- Привлечением к выполнению работ наиболее высококвалифицированного персонала с организацией дополнительного инструктажа по ядерной безопасности.
01 декабря 2009г. с территории ОАО «ВНИИХТ» были вывезены активная зона и запасные ТВЭЛы (гомогенная смесь диоксида урана с полиэтиленом 36,7 % обогащения по изотопу уран-235) на переработку в ФГУП «НИИ НПО «ЛУЧ».
Участие ФГУП НИИ НПО "ЛУЧ" в выводе из эксплуатации ИЯУ ПКС СО-2М выразилось в выполнении следующих работ:
- транспортировка активной зоны подкритического стенда СО-2М из
ОАО «ВНИИХТ» в ФГУП «НИИ НПО «ЛУЧ»;
- - разборка активной зоны подкритического стенда СО-2М на ядерно-безопасные фрагменты;
- переработка топливной композиции “диоксид урана - полиэтилен” в товарную закись-окись урана 17 % обогащения, предназначенную для использования в ЯТЦ
По существу, совокупный объем работ ФГУП НИИ НПО "ЛУЧ" можно квалифицировать, как утилизацию активной зоны ПКС СО-2М.
Решение о целесообразности привлечения ФГУП НИИ НПО "ЛУЧ" к работам по выводу из эксплуатации ПКС СО-2М в качестве соисполнителя было принято с учетом следующих обстоятельств:
- ФГУП НИИ НПО "ЛУЧ" в 1960-1970 г.г. являлся головной организацией по разработке технологии твэлов из топливной композиции “диоксид урана - полиэтилен” для ПКС СО-2М;
- ФГУП НИИ НПО "ЛУЧ" обладает успешным практическим опытом работ по демонтажу и утилизации активной зоны аналогичного аппарата - подкритического нейтронного размножителя СО-1 из ОАО “Белгородгеология”, выполненных
в 2007-2008 г.г.
Краткая информация о конструкции и материальном составе АЗ ПКС СО-2М [1-3]
Твердогомогенная активная зона установки СО-2М набрана из тепловыделяющих рабочих элементов (РЭ), выполненных из полиэтилена с диспергированными в нем частицами UO2.
РЭ выполнены в виде цилиндрических колец толщиной 5, 10 и 20 мм, состоящих из
3 сегментов. Наружный диаметр колец - 370 мм, внутренний – 170 мм. Вся поверхность РЭ покрыта полиэтиленовой пленкой.
Рабочие элементы помещены в алюминиевый корпус с толщиной стенки 2 мм.

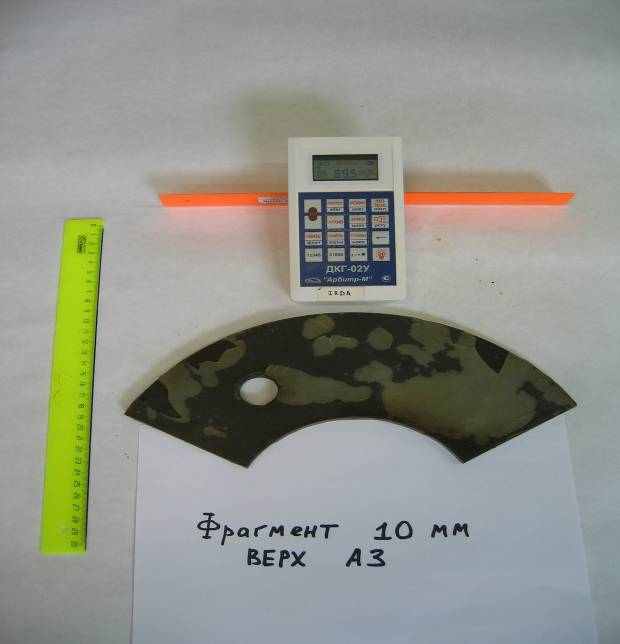

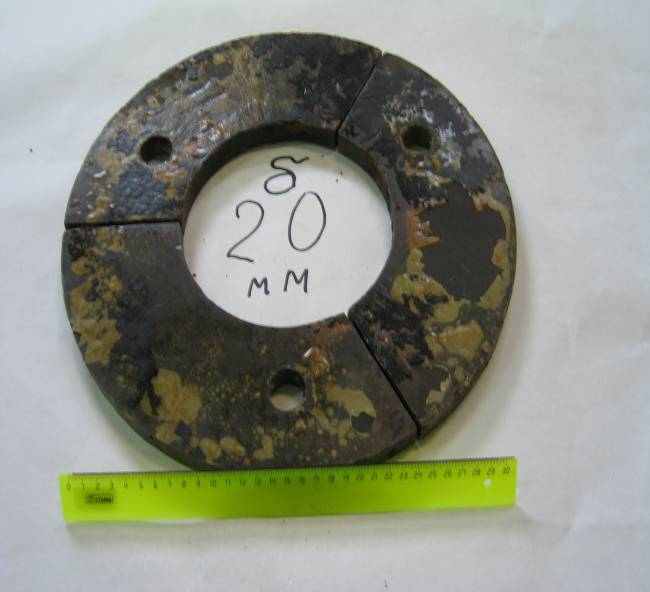

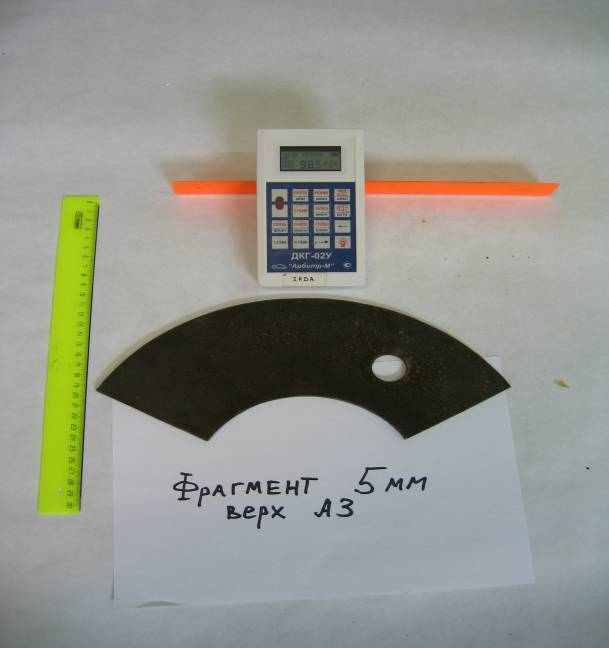

На рисунках 2-5 (фотографии) представлены вид активной зоны и некоторых ее конструктивных элементов после демонтажа и разборки.
По центру активной зоны вертикально располагается графитовая пробка диаметром 84,5 мм с отверстием диаметром 27 мм. Между графитовой пробкой и внутренним диаметром РЭ размещается слой графита (графитовая вставка диаметром 170 мм
и высотой 205 мм).
Для размещения в активной зоне стержней управления и защиты с источниками нейтронов в РЭ имеются 3 отверстия диаметром 27 мм на диаметре 260 мм и одно центральное отверстие в графитовой пробке диаметром 27 мм (каналы АЗ №1, АЗ №2, АЗ №4 и РР№3). В отверстия вставлены трубы диаметром 24 мм для размещения стержней с источниками. Внешний диаметр стержней – 23 мм.
В канале РР №3 в положении выше дна активной зоны на 100 мм и в канале АЗ №2 в положении на 60 мм ниже дна активной зоны в стержнях располагаются калифорниевые источники нейтронов. В стержнях АЗ №2 и РР №3 сверху и снизу от источников установлены наборы шайб из полиэтилена и алюминия. В верхней части над шайбами установлен пруток из стали, окантованный кадмиевым поглотителем и наконечник для крепления стержня к тросу механизма управления.
В аппарате ПКС СО-2М активная зона находилась во внутренней полости отражателя. Отражатель толщиной 198 мм выполнен из графита и заключен в алюминиевую цилиндрическую оболочку толщиной 5 мм с наружным диаметром
785 мм и высотой 840 мм. Отражателем с верхнего и нижнего торцов активной зоны служили графитовые цилиндрические блоки толщиной 230 мм и 225 мм, соответственно.

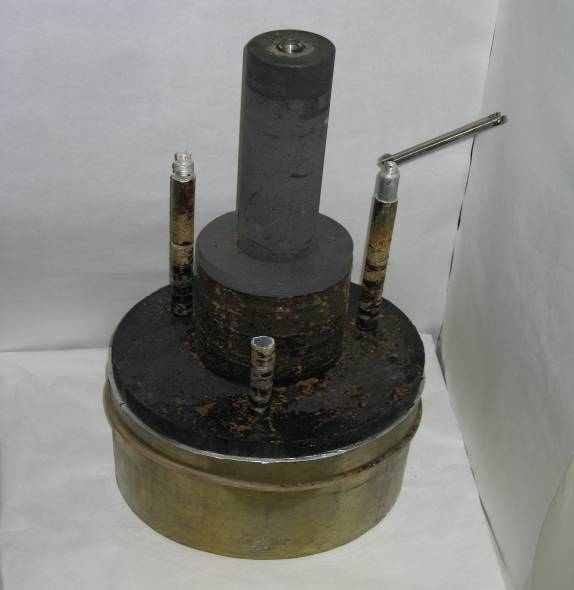

 Рисунок 3 Общий вид активной зоны ПКС СО-2М после демонтажа и разборки |  Рисунок 4 Рабочий элемент толщиной 20 мм, демонтированный из активной зоны |
 Рисунок 5 Рабочий элемент толщиной 10 мм, демонтированный из активной зоны |  Рисунок 6 Рабочий элемент толщиной 5 мм, демонтированный из активной зоны |
В соответствии с проектом производства работ на демонтаж активной зоны и заключением по ядерной безопасности активная зона подкритического стенда СО-2М была доставлена в ФГУП НИИ НПО “ЛУЧ” в следующем состоянии:
-без внешних нейтронных источников;
-с зафиксированными в каналах стержнями аварийной защиты;
-без верхнего торцевого графитового отражателя, вместо которого помещен пустотелый стальной вытеснитель с толщиной стенки 2-3 мм и с такими же внешними размерами, как верхний графитовый отражатель.
Отдельно от активной зоны ПКС СО-2М на переработку поступил комплект отработанных и запасных рабочих элементов из уран-полиэтиленовой топливной композиции следующей номенклатуры:
- отработанные рабочие элементы №№ Б-1, Б-2, Б-3, Б-5, Б-6 – цилиндры диаметром 20 мм и длиной 110 мм, 5 шт.;
- запасные рабочие элементы №№ К-1, К-2, К-3, К-4, К-5, К-6, К-7 – цилиндрические кольца толщиной 10 мм, внутренний диаметр 90 мм, внешний диаметр 170 мм;
- запасной рабочий элемент № 5-41 – сегмент в виде трети цилиндрического кольца толщиной 5 мм, внутренний диаметр 170 мм, внешний диаметр 370 мм.
Фотография комплекта отработанных и запасных РЭ приведена
на рисунках 7-9.

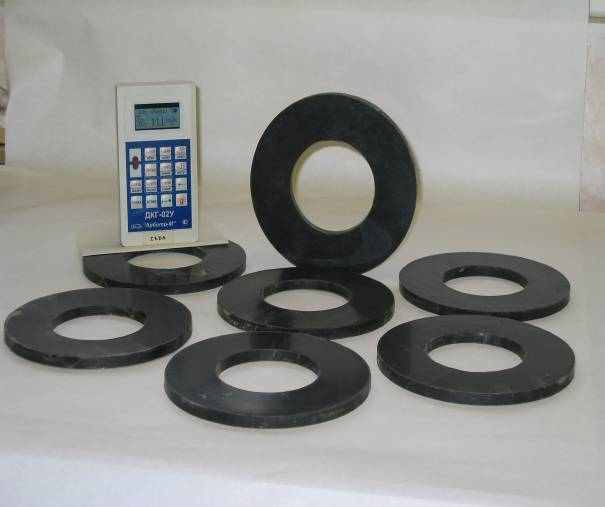

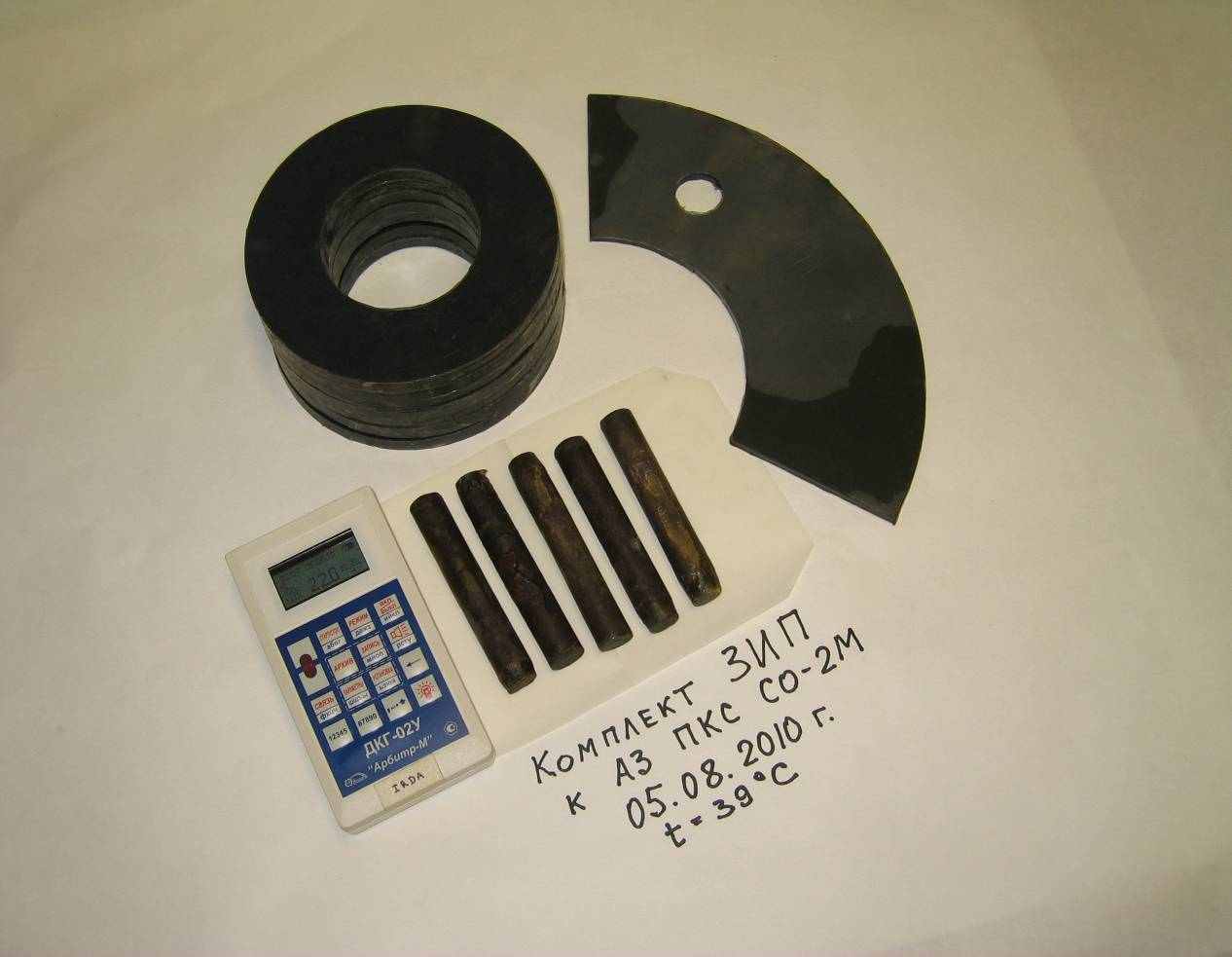

 Рисунок 7 Состав и внешний вид комплекта отработанных и запасных РЭ, поступивших на переработку отдельно от АЗ ПКС СО-2М. |

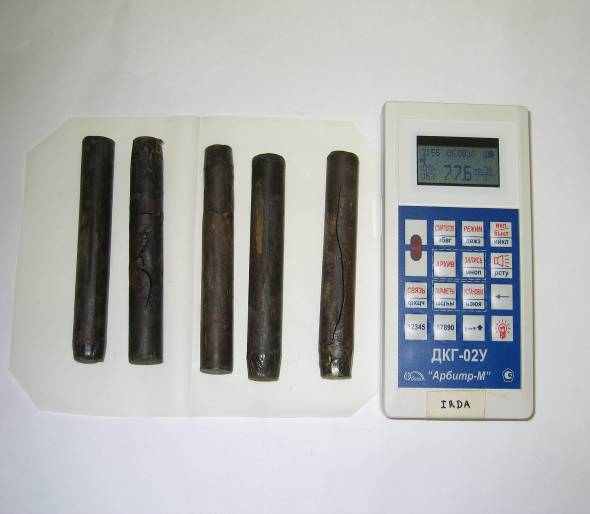

 Рисунок 8 Внешний вид отработанных рабочих элементов №№ Б-1÷Б-6 |  Рисунок 9 Внешний вид запасных рабочих элементов №№ К-1÷К-7 |
Некоторые предварительные характеристики твэлов из активной зоны ПКС СО-2М, запасных и отработанных рабочих элементов
В ходе работ по разборке АЗ ПКС СО-2М определялись следующие предварительные характеристики демонтируемых из активной зоны твэлов (рабочих элементов, сегментов):
- типоразмер сегмента (толщина);
- количество сегментов одного типоразмера;
- суммарный вес всех демонтированных из активной зоны твэлов;
- МЭД от отдельных сегментов (выборочно);
- качественные показатели (целостность, цвет, наличие компаунда на поверхности).
С качественной точки зрения все демонтированные из активной зоны рабочие элементы твэлов можно квалифицировать, как однородные: за исключением единичных сегментов, разрушенных чрезмерным ударным воздействием при демонтаже, остальные сегменты сохранили целостность за время эксплуатации, имеют близкий к черному цвет поверхности при наличии на последней заметных количеств компаунда, использовавшегося для герметизации укладки твэлов.
Переработка уран-полиэтиленовых твэлов ПКС СО-2М
Выбор технологических вариантов для переработки топливной композиции “диоксид урана-полиэтилен” был сделан на основании литературных сведений о свойствах полиэтилена и практического опыта переработки твэлов аналогичного по назначению аппарата - подкритического нейтронного размножителя
СО-1 [4-13].
Основной акцент при анализе научно-технической информации делался на технологических подходах, направленных на разрушение полиэтилена, и, таким образом, представляющих интерес для вскрытия топливной композиции “диоксид урана-полиэтилен” и/или удаления из нее полиэтиленовой матрицы.
Практически во всех литературных источниках отмечается чрезвычайно высокая химическая и термическая стойкость полиэтилена. Возможность разрушения полимера отмечается при использовании:
- некоторых неорганических реагентов ( в основном кислот H2 SO4 , HNO3 )
и органических растворителей (преимущественно CCl4 ), в т.ч. с подогревом;
- термической / термоокислительной деструкции путем нагрева полимера, соответственно, в вакууме, инертной атмосфере, на воздухе.
В соответствии с этим исследовались и были опробованы следующие технологические варианты, предварительно квалифицированные, как перспективные для переработки топливной композиции “диоксид урана-полиэтилен”:
- химическое разрушение композиции с извлечением из нее ядерного материала (обогащенный уран);
- термическая обработка материала, включающая деструкцию полиэтилена из топливной композиции, выжигание углеродного остатка с получением в итоге закиси-окиси обогащенного урана.
По результатам практического опробования перечисленных вариантов предпочтение для переработки твэлов ПКС СО-2М было отдано варианту термоокислительной деструкции полиэтилена на воздухе, при этом для вскрытия уран-полиэтиленовой топливной композиции ПКС СО-2М была признана оптимальной и реализована следующая последовательность пирометаллургических процессов:
- термоокислительная деструкция полиэтилена из топливной композиции;
- прокаливание постдеструктивного остатка для выжигания остаточного углерода и завершающей конверсии диоксида урана в черновую закись-окись урана 36 %-го обогащения с фактическим содержанием примесей.
Пирометаллургическое вскрытие твэлов ПКС СО-2М и извлечение из них урана в виде полуфабриката - черновой закиси-окиси урана 36 %-го обогащения с фактическим содержанием примесей – в соответствии с предложенной схемой были осуществлены следующим образом.
Топливную композицию, полученную фрагментированием твэлов, отработанных рабочих элементов, деталей из ЗиП-комплекта, загружали в реакционную емкость из нержавеющей стали диаметром 250 мм. Разовая загрузка топливной композиции в процессе переработки последовательно повышалась от 150 г до 600 г (лигатурный вес), при этом расчетные значения количества ядерно-опасного изотопа урана-235 находились в безопасных пределах - от 8 г до 37 г.
Над реакционной емкостью устанавливался вытяжной зонт с зазором 6,25-12,5 мм, так чтобы площадь сечения зазора составляла (10-20) % от площади поперечного сечения реакционной емкости. Вытяжной зонт подсоединяли к вентиляции и в процессе переработки в нем поддерживалось разрежение (0,9-0,8) ата.
Реакционная емкость с загруженной в нее топливной композицией в течение ~ 1 часа нагревалась с помощью электроплитки до температуры 250 0С, а затем со скоростью
(0,5-1) 0С/мин до температуры 500 0С.
При температуре 500 0С процесс термоокислительной деструкции полиэтилена завершается выделением урансодержащей составляющей топливной композиции и эвакуацией газообразных продуктов деструкции в вытяжную вентиляцию.
Выделенный постдеструктивный урансодержащий остаток подвергали заключительной термообработке в муфельной электропечи при температуре
(850 ÷ 950) 0С в течение (6 – 8) часов.
Объем переработанного материала включал в себя:
- твэлы ПКС СО-2М, извлеченные непосредственно из активной зоны при ее демонтаже и разборке (34 шт.);
- запасной комплект рабочих элементов АЗ ПКС СО-2М (7 шт. твэлов в виде цилиндрических колец с размерами Ø170/90×10 мм);
отработанные ранее рабочие элементы АЗ ПКС СО-2М (5 шт. твэлов в виде цилиндров диаметром 20 мм и длиной 110 мм, 1 рабочий элемент толщиной 5 мм).
В результате пирометаллургической переработки (вскрытия) уран-полиэтиленового ядерного топлива ПКС СО-2М выпущены опытные партии черновой закиси-окиси урана 36 %-го обогащения с фактическим содержанием примесей.
Заключительные операции процесса переработки топливной композиции
ПКС СО-2М - гидрометаллургические аффинаж и конверсия черновой закиси-окиси урана, обеспечившие возврат в ЯТЦ урана, извлеченного из твэлов ПКС СО-2М, в виде товарной закиси-окиси урана 17 %-го обогащения, удовлетворяющей требованиям отраслевых технических условий.
Заключительная операция процесса утилизации АЗ ПКС СО-2М в ФГУП «НИИ НПО «ЛУЧ» - отправка радиоактивных отходов на захоронение.
Успешное и результативное участие ФГУП «НИИ НПО «ЛУЧ» в работах по выводу из эксплуатации ИЯУ ПКС СО-2М позволяет сделать вывод о наличии в ФГУП «НИИ НПО «ЛУЧ» полномасштабного технологического процесса утилизации активных зон аппаратов типа ПКС СО-2М, СО-1 - от демонтажа и разборки активной зоны до переработки твэлов в товарную продукцию с возвратом извлеченного из них урана в ЯТЦ и захоронения радиоактивных отходов.
Кроме того, важно отметить, что в результате использования в технологии утилизации активных зон этих аппаратов инструмента консолидации и конверсии ядерных материалов реализован практически полный цикл обеспечения ядерной и радиационной безопасности – от ликвидации ядерно-и радиационно-опасных устройств, как таковых, до конверсии высокообогащенного топлива в строго учтенный и физически защищенный полуфабрикат с малопривлекательной степенью
обогащения (17 %).
По мнению авторов, разработанный и внедренный технологический инструментарий переработки уран-полимерной топливной композиции будет оставаться востребованным как для аппаратов указанного класса, еще не выведенных из эксплуатации (например, ФС-2, ПС-1), так и для утилизации невостребованных уран-полиэтиленовых твэлов из комплектов ЗИП к ним.
Следующие слова этого доклада будут касаться комплексного инженерного и радиационного обследования, проведенного на производственных площадях ИЯУ СО-2М корпуса №13 ОАО «ВНИИХТ».
Инженерное обследование ИЯУ СО-2М.
В ходе проверки технического состояния и условий эксплуатации строительных конструкций инженерных коммуникаций здания № 13 на соответствие требованиям нормативно-технической документации, можно сделать следующие выводы:
- Отсутствуют строительные конструкции, находящиеся в аварийном (неработоспособном) и ограниченно работоспособном состоянии.
- Условия эксплуатации строительных конструкций отвечают основным требованиям действующих норм и правил.
- При обследовании выявлены повреждения, ухудшающие эксплуатационные свойства конструкций, снижающие долговечность и вызывающие физический износ строительных конструкций:
- повреждения штукатурных и окрасочных слоев стен, потолков;
- повреждения защитного покрытия пола;
- повреждения отмостки зданий; отсутствие штукатурного слоя кирпичной кладки;
- При обследовании инженерных сетей выявлено, что они физически и морально устарели. Системы отопления и канализации требуют частичной замены трубопроводов и оборудования в соответствии с современными требованиями устройства и эксплуатации инженерных систем и оборудования. Системы электроснабжения также требуют выполнения ряда компенсирующих мероприятий в соответствии с действующими нормативными требованиями.
Радиационное обследование ИЯУ СО-2М [14].
Проведено комплексное радиационное обследование производственных площадей ИЯУ ПКС СО-2М корпуса № 13 общей площадью ~ 250 м2
- Результаты измерения мощности дозы гамма-излучения в помещениях ИЯУ СО-2М представлены в таблицах №№ 1-4 приложений №№ 3-6. Максимальная мощность дозы составила 176,0 мкЗв/час (комната № 3, приложение № 4, точка 18).
- Радиоактивное загрязнение производственных площадей альфа- и бета-излучающими радионуклидами не обнаружено.
- Максимальный уровень поверхностного радиоактивного загрязнения оборудования, расположенного на ИЯУ ПКС СО-2М составил по бета-загрязнению до 90 ч-ц/см2мин (комната № 3, приложение № 4, точка 22), по бета-потокам до 3600 ч-ц/см2мин (комната № 3, приложение № 4, точка 9), по плотности потока быстрых нейтронов до 400 б.н./см2сек (комната № 3, приложение № 4, точка 19).
- В помещениях ПКС СО-2М корпуса № 13 отбор проб проводился методом мазков.
- Уровни радиоактивных загрязнений оборудования ИЯУ СО-2М корпуса № 13 в точках контроля 9, 14, 18, 19 (приложение № 4) превышают допустимые уровни загрязнения рабочих поверхностей помещений постоянного пребывания персонала (в соответствии с табл. 8.9 «Нормы радиационной безопасности НРБ-99/2009»). Радиоактивного загрязнения пола и стен в помещениях ПКС не обнаружено.
- Были отобраны пробы грунта на прилегающей к корпусу № 13 территории и строительных конструкций ПКС СО-2М. По результатам проведенного анализа превышений не обнаружено.
Проведено комплексное радиационное обследование производственных площадей ИЯУ ПКС СО-2М корпуса № 13, общей площадью порядка 250 м2. В результате радиационного обследования обнаружены в отдельных точках (4 точки на поверхности оборудования) превышения допустимых уровней радиоактивного загрязнения рабочих поверхностей и оборудования.
Заключение.
Период 35-летней успешной и безаварийной эксплуатации опытно-промышленной нейтронно-активационной исследовательской ядерной установки с подкритическим стендом СО-2М ОАО «ВНИИХТ» с вывозом отработанного ядерного топлива 1 декабря 2009 года завершён. К настоящему моменту выполнен полный комплекс работ, связанных с объектом использования ядерной энергии:
- создание и монтаж исследовательской установки;
- эксплуатация установки;
- вывод из эксплуатации;
- переработка отработавшего топлива в товарную закись-окись 17-% обогащения, удовлетворяющую требованиям отраслевых технических условий.
По результатам комплексного инженерного обследования производственной площадки ИЯУ СО-2М, здания № 13 ОАО «ВНИИХТ» можно сделать заключение:
- строительные конструкции здания находятся в работоспособном состоянии и возможна их дальнейшая эксплуатация сроком на 5 лет при условии устранения отмеченных повреждений;
- инженерные сети здания находятся в удовлетворительном состоянии и требуют частичной замены в соответствии с требованиями нормативно-технической документации.
Комплексное радиационное обследование показало полную картину радиационной обстановки в помещениях ИЯУ СО-2М. Более подробная информация представлена в отчете [14] (Государственный контракт № Д.4ш.21.04.09.1172 от 30.03.2009г.).
В дальнейшем планируется использовать производственные помещения и оборудование ИЯУ СО-2М, при условии финансирования, для нейтронно-активационных работ и исследований в области обогащения полезных ископаемых, а так же наработки изотопов для медицинских и других целей.
Список использованной литературы.
- Шаталов В.В., Кудрявцев В.В., Матюшин А.П., Скопин В.П., Петренко Г.Ю. Материалы совещания “ Безопасность исследовательских ядерных установок” 2009 г. – Димитровград. – с. 97-102.
- Татарников А.П., Звонарев В.Н., Николаев В.А., Садилов В.А., Устинов А.А. Цветные металлы. – 1980. - № 2. - с. 94-96.
- Булкин Ю.М., Жирнов А.Д., Константинов Л.В. и др. Атомная энергия. – 1966. - т. 21, вып. 4. - с. 321-322.
- Митяев Ю.И. Атомная техника за рубежом. – 1962. - №9. - с. 15-17.
- Хейн Х. Атомная техника за рубежом, 1963. - №6. - с. 24-28.
- Энциклопедия полимеров. т. 3. – М: Советская энциклопедия, 1977. - 1152 с.
- Полиэтилен и другие полиолефины. Пер. с англ. и немецк./ Под ред. П.В. Козлова и Н.А. Платэ. - М.: 1964.
- Князев В.К., Сидоров Н.А. Облученный полиэтилен в технике. - М.: Химия,
1976. - 376 с.
- Фрейзер А.Г. Высокотермостойкие полимеры. - М.: Химия, 1971. - 296 с.
- Северс Э.Т. Реология полимеров. - М.: Химия, 1966. - 200 с.
- Справочник по пластмассам. / Под ред. В.М. Катаева и др. - Т. 1. - М.: Химия, 1976. - 448 с.
- Зарубежные промышленные полимерные материалы и их компоненты. Толковый словарь-справочник - М.: Издательство АН СССР, 1963. - 432 с.
- Хувинк Р., Ставерман А. Химия и технология полимеров. Т. 2. Промышленное получение и свойства полимеров (часть первая). - М.- Л.: Химия, 1965. - 512 с.
- Отчет «Комплексное инженерное и радиационное обследование ПКС СО-2М ОАО «ВНИИХТ» при выводе из эксплуатации установки», Государственный контракт № Д.4ш.21.04.09.1172 от 30.03.2009г.
ПРИЛОЖЕНИЕ №1.
Перечень основных документов, необходимых для проведения подготовительной стадии вывода из эксплуатации ИЯУ СО-2М, эксплуатируемой в режиме «окончательного останова»:
- Лицензия на право эксплуатации ПКС в режиме «окончательного останова».
- Принципиальная программа вывода из эксплуатации ИЯУ.
- Акт о выгрузке из активной зоны внешних нейтронных источников.
- Отчёт о радиационном обследовании корпуса активной зоны ПКС с ОЯТ.
- Отчёт «Обоснование ядерной и радиационной безопасности при демонтаже активной зоны ПКС».
- Отчёт «Комплексное инженерное и радиационное обследование ИЯУ».
- Выбор транспортного упаковочного комплекта, наиболее подходящего для транспортировки активной зоны ПКС по ёмкости и защитным свойствам.
- Расчётно-экспериментальное обоснование ядерной и радиационной безопасности работ по демонтажу, перегрузке в ТУК и транспортировке ОЯТ.
- Сертификат-разрешение на конструкцию упаковки ТУК с обоснованием прочности и расчётом тепловых режимов при перевозке.
- Экспертное заключение на разработку сертификата-разрешения.
- Заключение по ядерной безопасности транспортирования активной зоны в ТУК, утверждённое Департаментом ЯРБ.
- Проект производства работ на демонтаж активной зоны ПКС.
- Технологическое решение на демонтаж активной зоны ПКС.
- Маршрут перевозки опасного груза.
- Приказ по ЭО о начале демонтажных работ.
ПРИЛОЖЕНИЕ №2.
Результаты дозиметрических замеров МЭД гамма-излучения комнаты № 3 ПКС СО-2М при закрытых источниках.
Таблица №1. Результаты дозиметрических замеров МЭД гамма-излучения комнаты № 3 ПКС СО-2М при закрытых источниках.
-
Точки контроля
МЭД γ-излучения,
мкЗв/час
Точка 1
0,2
Точка 2
0,2
Точка 3
0,2
Точка 4
0,2
Точка 5
0,2
Точка 6
0,19
Точка 7
0,19
Точка 8
0,16
Точка 9
0,15
Точка 10
0,16
Точка 11
0,15
Точка 12
0,19
Точка 13
0,16
Точка 14
0,14
Точка 15
0,12
Точка 16
0,12
Точка 17
0,12
Точка 18
0,11
ПРИЛОЖЕНИЕ №3.
Результаты дозиметрического обследования комнаты № 3 ИЯУ ПКС СО-2М корп. 13 после демонтажа блоков биологической защиты
Таблица №2. Результаты дозиметрического обследования комнаты № 3 ИЯУ ПКС СО-2М корп. 13 после демонтажа блоков биологической защиты
| Точки контроля | МЭД γ-излучения мкЗв/час | Плотность потока β-частиц,1/см2мин | Плотность потока α-частиц,1/см2мин | Плотность потока нейтронов б.н/сек·см2 | |||
| мin | мax | мax | мазок | мax | мазок | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Все помещение | 0,1 | 176,0 | 3600 | - | 3 | - | - |
| Точка 1 (закрытый) | 0,1 - 0,21 | 0,1 | 0 - 2 | 0 | 0 | - | |
| Точка* 1 (открытый) | 1,7 – 2,12 | 0,1 | 2 | 0 | 0 | - | |
| Точка 2 | 0,1 | 0 | 0 | 0 | 0 | - | |
| Точка 3 | 0,11 | 0,1 | 0 | 0,1 | 0 | - | |
| Точка 4 | 0,1 - 0,2 | 0,1 | 0 | 0,1 | 0 | - | |
| Точка 5 | 0,11 | 1 - 2 | 2 - 5 | 0 | 0 | - | |
| Точка 6 | 0,1 | 2 - 7 | 4 - 10 | 0 - 2 | 0 | - | |
| Точка 7 | 0,12 | 0 | 0 | 0 | 0 | - | |
| Точка 8 | 0,1 - 0,15 | 0 | 0 | 0 | 0 | - | |
| Точка 9 | 2,7 | 3600 | 0 | 0 | 4 - 7 | - | |
| Точка 10 | 0,1 - 0,15 | 0 | 0 | 0 | 0 | - | |
| Точка 11 | 0,2 | 0,1 | 0 | 0,1 | 0 | - | |
| Точка 12 | 0,2 | 0,1 | 0 - 2 | 0,1 | 0 | - | |
| Точка 13 | 0,15 | 0,1 | 0 | 0,1 | 0 | - | |
| Точка 14 | 0,1 - 0,3 | 24 - 90 | 2 - 10 | 0 - 3 | 0 - 1 | - | |
| Точка 15 | 0,11 | 0 | 0 | 0 | 0 | - | |
| Точка 16 | 0,1 - 0,2 | 0 | 0 - 2 | 0 | 0 | - | |
| Точка 17 | 0,2 | 0 | 0 - 2 | 0 | 0 | - | |
| Точка 18 (канал с источником - закрытый) | 1,4 | - | - | - | - | - | |
| Точка 18 (канал с источником - открытый) | 70,0 – 176,0 | - | - | - | - | 60 - 100 | |
| Точка 19 (канал с источником - закрытый) | 0,22 | - | - | - | - | - | |
| Точка 19 (канал с источником - открытый) | 0,6 - 12 | - | - | - | - | 100 - 400 | |
| Точка 20 | 0,16 | - | - | - | - | - | |
| Точка 21 | 0,16 | - | - | - | - | - | |
| Точка 22 | 0,16 | - | - | - | - | - | |
| Точка 23 | 0,14 | 0,1 | 0 - 4 | 0 | 0 | - | |
| Точка 24 | 0,1 | 2 - 9 | 2 | 0 - 3 | 0 | - | |
| Точка 25 (пол) | 0,11 | 0 | 0 | 0 | 0 | - | |
| Точка 26 (пол) | 0,1 | 0 | 0 | 0 | 0 | - | |
| Точка 27 (пол) | 0,11 | 0 | 0 | 0 | 0 | - | |
| Точка 28 (пол) | 0,12 | 0 | 0 | 0 | 0 | - | |
| Точка 29 (пол) | 0,11 | 0 | 0 | 0 | 0 | - | |
| Точка 30 (пол) | 0,1 | 0 | 0 | 0 | 0 | | |
| Точка 31(пол) | 0,1 | 0 | 0 | 0 | 0 | | |
| Точка 30 - 38 (стены) | 0,1 - 0,12 | 0 | 0 | 0 | 0 | - | |
ПРИЛОЖЕНИЕ №4.
Результаты дозиметрических замеров МЭД гамма-излучения комнаты № 12 ПКС СО-2М корп. 13.
Таблица №3. Результаты дозиметрических замеров МЭД гамма-излучения комнаты № 12 ПКС СО-2М корп. 13.
-
Точки контроля
МЭД γ-излучения,
мкЗв/час
Точка 1
0,15
Точка 2
0,13
Точка 3
0,12
Точка 4
0,12
Точка 5
0,12
Точка 6
0,12
Точка 7
0,14
Точка 8
0,13
Точка 9
0,12
Точка 10
0,15
Точка 11
0,14
Точка 12
0,15
Точка 13
0,12
Точка 14
0,12
Точка 15
0,12
ПРИЛОЖЕНИЕ №5.
Результаты дозиметрических замеров мощности эквивалентной дозы гамма-излучения комнаты № 13 ИУЯ ПКС СО-2М корп. 13.
Таблица №4. Результаты дозиметрических замеров мощности эквивалентной дозы гамма-излучения комнаты № 13 ИУЯ ПКС СО-2М корп. 13.
-
Точки контроля
МЭД γ-излучения,
мкЗв/час
Точка 1
0,15
Точка 2
0,13
Точка 3
0,14
Точка 4
0,12
Точка 5
0,13
Точка 6
0,13
Точка 7
0,14
Точка 8
0,13
Точка 9
0,14
Точка 10
0,14
Точка 11
0,12
Точка 12
0,12
Точка 13
0,14
Точка 14
0,12
Точка 15
0,14
Точка 16
0,10
Точка 17
0,10
* При проведении дезактивационных работ после вскрытия полостей ожидаются значительные увеличения МЭД.
