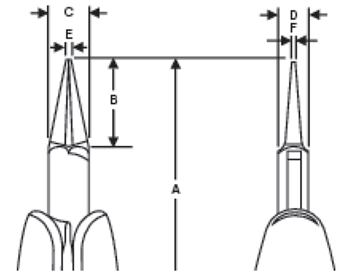

RX7490 плоскогубцы с широкими губками Lindstrom
| | A мм | B мм | C мм | D мм | E мм | F мм | Поверхность губок |
| RX7490 | 146.5 | 20.0 | 9.0 | 6.7 | 1.2 | 3.2 | гладкая |
RX7590 круглогубцы Lindstrom
| | A мм | B мм | C мм | D мм | E мм | F мм | Поверхность губок |
| RX7490 | 146.5 | 20.0 | 9.0 | 6.0 | 1.0 | 0.5 | гладкая |
HS6000 универсальные ножницы Lindstrom
| | Длина мм | Длина ножа мм | Толщина ножа мм | вес г |
| HS6000 | 145 | 29 | 2,2-6,4мм | 88 |
Пинцеты
| Пинцеты для электроники | | Форма кончиков | Поверхность кончиков | Длина мм | Вес г |
 | TL-SS-SA-SL | прямые, тонкие | гладкие | 140 | 12 |
 | TL-4- SA-SL | прямые, тонкие | гладкие | 110 | 13 |
 | TL-7А-SA-SL | скруглен-ные, тонкие | гладкие | 115 | 13 |
 | TL-SM 109-SA | CHIP<1мм | 120 | 15 | |
 | TL-65-SA-SL | изогнутые, особо тонкие | гладкие | 140 | 12 |
 | TL-3- SA-ET | прямые, особо тонкие | гладкие | 120 | 19 |
 | TL-10G-SA | прямые, тонкие | с насечками | 110 | 13 |
3. Комплектация:
| № п/п | Наименование оборудования или его эквивалент | Ед.- изм. | Кол- во |
| 1 | Антистатические кусачки с клиновидной головкой | шт. | 20 |
| 2 | Антистатические кусачки с клиновидной утонченной головкой | шт. | 30 |
| 3 | Антистатические кусачки с угловой головкой 45о | шт. | 20 |
| 4 | Антистатические кусачки с угловой головкой 50о | шт. | 20 |
| 5 | Антистатические кусачки с угловой головкой 10о | шт. | 10 |
| 6 | Кусачки с клиновидной головкой | шт. | 20 |
| 7 | Кусачки с овальной головкой | шт. | 20 |
| 8 | Кусачки с клиновидной утонченной головкой | шт. | 30 |
| 9 | Плоскогубцы с широкими губками | шт. | 30 |
| 10 | Круглогубцы | шт. | 20 |
| 11 | Плоскогубцы с длинными губками | шт. | 30 |
| 12 | Плоскогубцы с длинными изогнутыми губками | шт. | 30 |
| 13 | Плоскогубцы с короткими губками | шт. | 40 |
| 14 | Пинцет для электроники | шт. | 30 |
| 15 | Пинцет для электроники | шт. | 30 |
| 16 | Пинцет для электроники | шт. | 30 |
| 17 | Пинцет для электроники | шт. | 20 |
| 18 | Пинцет для электроники | шт. | 20 |
| 19 | Пинцет для электроники | шт. | 30 |
| 20 | Пинцет для электроники | шт. | 30 |
| 21 | Универсальные ножницы | шт. | 20 |
Техническое задание на закупку индукционной паяльной системы типа MFR-RTZ или эквивалента
1.Общие требования
1.1 Общие функциональные требования:
- оборудование должно быть новым, т.е. не находившимся в употреблении;
- возможность поддерживать работу как микроинструментов со сменными картриджами, так и стандартного паяльника со сменными наконечниками;
- микроинструменты должны иметь очень маленький диаметр нагревателя и миниатюрный наконечник;
- наличие микропаяльника MFR-HSR-AD и прецизионного термопинцета MFR-PTZ-AD;
- наличие механизма точного совмещения кончиков наконечников для монтажа и замены особо мелких CHIP-компонентов;
- наличие системы SmartHeat для обеспечения одинаковой скорости нагрева всех контактов;
- характеристики оборудования, предлагаемого к поставке, должны соответствовать указанным в пункте 2 техническим характеристикам;
- не допускается предложение других вариантов комплектации оборудования.
1.2 Требования сертификации, безопасности, лицензирования, страхования, соответствие государственным стандартам, санитарным нормам и правилам:
- в стоимость поставки должны быть включены все расходы связанные с доставкой оборудования Заказчику, в том числе расходы по таможенной очистке и расходы по транспортировке оборудования до местонахождения Заказчика в г. Москва;
- страхование оборудования при транспортировке к Покупателю;
- проведение пуско-наладочных работ: не требуется;
- первоначальный инструктаж обслуживающего персонала: не требуется;
- предоставление сертификата качества завода изготовителя;
- наличие сертификата соответствия по системе сертификации ГОСТ Р ГОССТАНДАРТА России на поставляемое оборудование
- гарантийный срок: не менее 12 месяцев, для проведения гарантийного обслуживания Оборудование доставляется Поставщику.
2.Технические характеристики:
| |
| Электропитание | 100-240В, 65Вт | |||
| Выходная мощность | 5-50 Вт (автоматическое регулирование) | |||
| Потребляемая мощность | 70 Вт | |||
| Рабочая частота | 450 КГц | |||
| Термостабильность х.х. | +/- 1.1С | |||
| Сопротивление заземления наконечника | не более 2 Ом | |||
| Длина провода | 71cm | |||
| Габариты | 122mm x 200mm x 152.5mm | |||
| Базовый комплект | артикул | Наименование/комплект поставки | ||
| ссылка скрыта | MFR-PTZ | MFR индукционная ремонтная паяльная система | ||

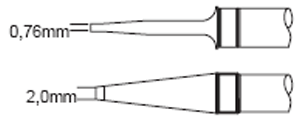

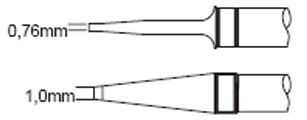

| Картриджи-наконечники для микропаяльника | наименование | | ||
 | клиновидный, 1.0мм | SFP-CH10 | ||
 | клиновидный, 2.0мм | SFP-CH20 | ||
 | клиновидный, 5.0мм | SFP-CH50 | ||
 | конический изогнутый, 0.5мм | SFP-CNB05 | ||
 | "миниволна" изогнутый, 0.5мм | SFP-DRH05 | ||
| Картриджи-наконечники для прецизионного термопинцета | наименование | | ||
 | лезвие 1.0мм | TFP-BLP1 | ||
 | лезвие 2.0мм | TFP-BLP2 | ||
 | конус 0.4мм | TFP-CNP1 | ||
3. Комплектация:
| № п\п | Инструмент | Ед. изм. | Кол-во |
| 1 | MFR индукционная ремонтная паяльная система MFR-PTZ | Шт. | 10 |
| 2 | Картриджи-наконечники для микропаяльника SFP-CH10 | Шт. | 10 |
| 3 | Картриджи-наконечники для микропаяльника SFP-CH20 | Шт. | 10 |
| 4 | Картриджи-наконечники для микропаяльника SFP-CH50 | Шт. | 10 |
| 5 | Картриджи-наконечники для микропаяльника SFP-CNB05 | Шт. | 10 |
| 6 | Картриджи-наконечники для микропаяльника SFP-DRH05 | Шт. | 10 |
| 7 | Картриджи-наконечники для прецизионного термопинцета TFP-BLP1 | Шт. | 10 |
| 8 | Картриджи-наконечники для прецизионного термопинцета TFP-BLP2 | Шт. | 10 |
| 9 | Картриджи-наконечники для прецизионного термопинцета TFP-CNP1 | Шт. | 10 |
Лот № 13
Техническое задание на закупку сверлильно-фрезерного станка для производства прототипов печатных плат
- Общие требования
1.1 Общие функциональные требования к Оборудованию:
- наличие базового программного обеспечения (2 программы):
- для проектирования многослойных печатных плат и составления программы обработки фрезерования дорожек на печатных платах и сверления переходных отверстий;
- для управления работой станка;
- для проектирования многослойных печатных плат и составления программы обработки фрезерования дорожек на печатных платах и сверления переходных отверстий;
- встроенная цифровая видеокамера с подсветкой из многоточечного светодиодного осветителя красного света;
- автоматическое позиционирование печатных плат с помощью видеокамеры при приводной маркировке по 2, 3, 4, 5, 6, 7, 8 реперным отверстиям;
- наличие встроенной подсветки фрезерной головки с помощью многоточечного светодиодного осветителя белого света;
- оснащение шпиндельным мотором, скорость вращения которого регулируется от 8000 до 100 000 об/мин., шпиндель оснащен керамическими подшипниками и имеет ресурс на весь период эксплуатации оборудования;
- наличие интегрированного вакуумного стола с двумя разделенными секциями формата А4;
- наличие функции автоматической замены инструмента на 30 позиций, с автоматическим измерением длины инструмента в цикле замены инструмента. Автоматическая механическая компенсация длины инструмента с помощью оси Z в цикле замены инструмента;
- наличие вытяжной системы пылеудаления и шумозащитного шкафа (штатная опция сверлильно-фрезерного станка завода изготовителя), шумозащитный шкаф имеет отделение для размещения системы пылеудаления;
- наличие стартового набора инструментов, материалов и аксессуаров, необходимых для его нормального функционирования;
- программное обеспечение поддерживает одновременно до 4 инструментов в цикле автоматического расчета траекторий движения фрезы для удаления фольги. Загрузка исходных данных в Gerber формате, непосредственный экспорт расчетных данных в программу управления станком;
1.2 Требования к сертификации, безопасности, лицензирования, страхования, соответствие государственным стандартам, санитарным нормам и правилам:
- оборудование должно быть новым, т.е. не бывшим в употреблении;
- в стоимость поставки оборудования должны быть включены все расходы, связанные с доставкой оборудования Покупателю, в том числе расходы по таможенной очистке и транспортные расходы до местонахождения Покупателя;
- страхование Оборудования при транспортировке к Покупателю;
- первоначальный инструктаж обслуживающего персонала;
- проведение пуско-наладочных работ;
- наличие инструкции по эксплуатации на русском языке;
- наличие сертификата завода-изготовителя, подтверждающего технические характеристики поставляемого оборудования;
- гарантийный срок и условия гарантийного обслуживания: не менее 12 месяцев.
2. Технические характеристики станка:
-
Наименование оборудования или его эквивалент
Характеристики
Зона рабочей поверхности (X/Y)
420х380мм
Разрешение по X/Y
0.25 μm
Повторяемость
±0.001 mm
Точность автоматического выравнивания 2-х сторонних ПП
±0.02 mm
Скорость вращения шпинделя
Max. 100,000 об/мин
Магазин инструментов
На 30 инструментов
Диаметр зажимаемого инструмента
3,175мм, пневматика
Скорость сверления
120 отв/мин
Скорость фрезерования
150 мм/сек
Система позиционирования по X/Y
3-фазовые шаговые моторы
Система позиционирования по Z
Пневматика с ходом не менее 14 мм, не более 15 мм
Габариты
650х430х750мм
Вес
не более 50 кг,
не менее 45 кг
Питание
220В 50Гц 200Ватт
Потребление сжатого воздуха
- бар, 100 л/мин
- бар, 100 л/мин
3. Комплектация:
-
№
п/п
Наименование оборудования или его эквивалент
Ед.
изм.
Кол-во
1
Сверлильно-фрезерный станок
шт.
1
2
Вытяжная система пылеудаления (штатная опция сверлильно-фрезерного станка завода изготовителя)
шт.
1
3
Стартовый набор инструментов, материалов и аксессуаров
шт.
1
4
Шумозащитный шкаф (штатная опция сверлильно-фрезерного станка завода изготовителя)
шт.
1
5
Комплект расходных материалов (состав пункт 4)
шт.
1
4. Комплект расходных материалов для сверлильно-фрезерного станка (все компоненты должны быть рекомендованы к применению заводом изготовителем сверлильно-фрезерного станка):
-
№
п/п
Наименование оборудования или его эквивалент
Ед. изм.
Кол-во
1
Прецизионная фреза 0,1мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
2
Торцевая фреза 1,00мм L=38мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
3
Торцевая фреза 2,00мм L=38мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
4
Прецизионная фреза 0,2мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
100
6
Торцевая фреза 0,80мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
7
Торцевая фреза 1,00мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
8
Торцевая фреза 2,00мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
9
Торцевая фреза 3,00мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
10
Контурная фреза 1,00мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
11
Контурная фреза 2,00мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
12
Сверло 0,3мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
13
Сверло 0,4мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
14
Сверло 0,5мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
15
Сверло 0,6мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
16
Сверло 0,7мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
17
Сверло 0,8мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
18
Сверло 0,85мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
19
Сверло 0,9мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
20
Сверло 1,0мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
21
Сверло 1,1мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
22
Сверло 1,2мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
23
Сверло 1,3мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
24
Сверло 1,4мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
25
Сверло 1,5мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
26
Сверло 1,6мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
27
Сверло 1,7мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
28
Сверло 1,8мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
29
Сверло 1,9мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
30
Сверло 2,0мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
31
Сверло 2,1мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
32
Сверло 2,2мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
33
Сверло 2,3мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
34
Сверло 2,4мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
20
35
Сверло 2,5мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
36
Сверло 2,6мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
37
Сверло 2,7мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
38
Сверло 2,8мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
39
Сверло 2,9мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
40
Сверло 3,0мм для изготовления печатных плат с хвостовиком 3.175 мм
шт.
50
Материал FR4 1,5мм 10 листов в упаковке:
1
формат А4, толщина меди 18/18мкм
уп.
20
2
формат А4, толщина меди 35/35мкм
уп.
20
3
формат А4, толщина меди 0/35мкм
уп.
10
4
формат А3, толщина меди 18/18мкм
уп.
5
5
формат А3, толщина меди 35/35мкм
уп.
5
6
формат А3, толщина меди 0/35мкм
уп.
5
