3. Винт


Винт В5 30Т-Д35 используется на самолетах совместно с двигателем М-14, винт В5 30ТА-Д35 — с двигателем М-14П.

Винты — воздушные, тянущие, изменяемого в полете шага, двухлопастные, отличаются только углами установки лопастей.

Основные технические данные

Условное обозначение винта
В530Т-Д35
В530ТА-Д35

Тип двигателя
М-14
М-14П

Редукция двигателя
0,787
0,658

Минимальный угол установки лопасти на радиусе 1000 мм, град
12°±10'
14°30'±10'

Максимальный угол установки лопасти на радиусе 1000 мм, град
32°±30'
34°30'±30'

Тип винта
тянущий, автоматический, гидравлический

Положение лопастей винта при остановке двигателя
на максимальном угле

Схема действия
прямая

Принцип действия
гидроцентробежный

Направление вращения
левое

Диаметр винта, м
2, 4

Обозначение лопастей
Д-35

Число лопастей
2

Максимальная ширина лопасти, мм.
240

Относительная ширина лопасти на радиусе 900 мм
С-0,065

Расчетный момент инерции, кгс/см2
44

Диапазон поворота лопастей, град
20° ±40'

Угол установки противовеса, град
25°±1°

Разность углов установки противовеса для одного винта, не более
25'

Масса винта, кг
40+2%


Конструкция винта. Воздушный винт В530ТА-Д35 состоит из узлов корпуса, цилиндра, лопасти, деталей установки винта на вал двигателя и отеплителя винта.

Конструкция винта приведена на рис. 77. Корпус 10 служит для крепления всех узлов и деталей винта, а также для установки и крепления винта на валу двигателя 1. Для установки узлов лопастей 26 в корпусе имеется два лопастных гнезда. Установка и крепление лопастей в корпусе производится при помощи переходных стаканов 8, которые установлены на двух упорных роликовых подшипниках 7 и одном текстолитовом вкладыше 5 и закреплены гайкой корпуса 6. Эксцентрично расположенный палец переходного стакана с надетым на него сухарем 28 входит в проушины поводка 25. Таким образом, при перемещении поводка по ступице 17 переходной стакан поворачивается в корпусе в пределах установленного диапазона. Текстолитовый вкладыш 5 впрессован в гайку корпуса. Во вкладыше установлена манжета, предохраняющая смазку от выбрасывания. Для крепления манжеты и текстолитового вкладыша 5 в гайку корпуса ввертывается кольцо. Оно имеет резьбовые отверстия для крепления балансировочных пластин 4.

Контровка гайки корпуса осуществляется с помощью контровочных пластин 30 и винтов 16. Лопасти ввертываются в переходные стаканы на резьбе и фиксируются в нужном угловом положении с помощью хомутов противовесов 23, установленных на наружной проточке переходных стаканов. Три прорези, имеющиеся на переходном стакане, обеспечивают наружное крепление лопасти при затяжке болтового соединения на хомуте противовесов 23. Угловое перемещение противовесов фиксируется штифтом 18. Резьбовое крепление лопастей в переходных стаканах обеспечивает возможность замены поврежденных лопастей новыми в полевых условиях, а также транспортирование винта в разобранном виде.

В корпус запрессована и закреплена винтами ступица 17. По наружной ее поверхности перемещается поводок 25. Для уменьшения трения при перемещении в поводок запрессовывается текстолитовый вкладыш. От проворачивания поводок предохраняется двумя шпонками, закрепленными на нем винтами. Шпонки входят в соответствующие пазы на наружной поверхности ступицы. На корпусе имеются фланцы с торцевыми шлицами для соединения с валом двигателя 21 и с замком для присоединения узла цилиндра 22. Последний крепится на корпусе байонетным замком и контрится шпонкой 29, которая закрепляется к корпусу винтом, законтренным проволокой.

Герметичность рабочей полости узла цилиндра обеспечивается манжетами поршня 20. В центровое отверстие поршня входит штуцер маслопровода 19, который законтрен звездочкой 24 и стопорным кольцом 21. Поршень воспринимает давление масла в цилиндре и передает усилие давления на поводок для поворота лопастей в сторону малого шага. При переходе лопастей в сторону большого шага от центробежных сил противовесов поршень воспринимает давление от поводка и вытесняет масло из полости цилиндра. В носовой части поршня устанавливается регулировочное кольцо, с помощью которого производится регулировка диапазона поворота лопастей. Кольцо закреплено на поршне шплинтами.

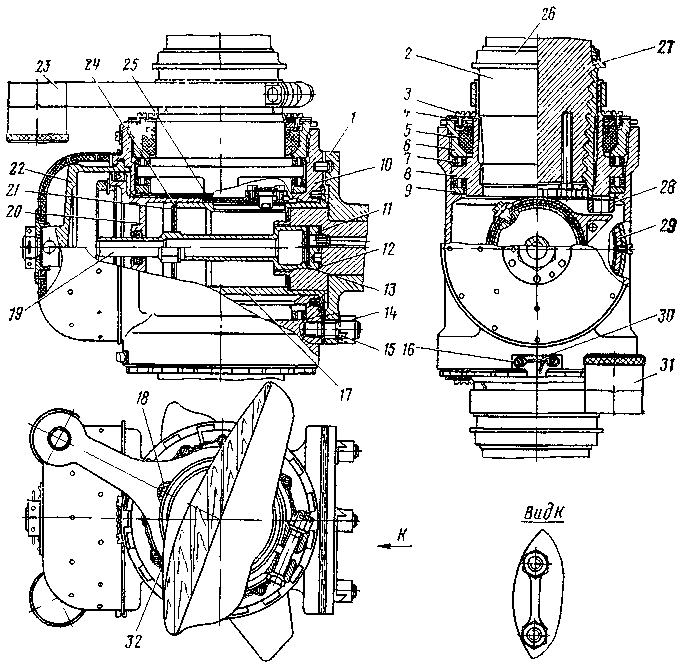

Рис. 77. Конструкция винта:

1 — вал двигателя; 2 — стакан лопасти; 3 — винт; 4 — пластина балансировочная; 5 — вкладыш текстолитовый; 6 — гайка корпуса; 7 - роликовый подшипник; 8 — стакан переходный; 9 —шайба упорная; 10 — корпус; 11 — переходник; 12 — прокладка переходника; 13 — прокладка штуцера; 14 — гайка; 15 — шайба контровочная; 16 — винт; 17 — ступица; 18 — штифт; 19 — штуцер маслопровода; 20 — поршень; 21 — кольцо стопорное; 22 — узел цилиндра; 23 — хомут противовеса; 24 — звездочка контровочная; 25 — поводок; 26 — лопасть; 27 — перо лопасти; 28 — сухарь пальца; 29 — шпонка цилиндра; 30 — пластина контровочная; 31— узел противовеса; 32 — проволока.


Узел лопасти состоит из лопасти 27 и металлического стакана 2. Лопасть винта имеет профилированную часть, называемую пером, которая переходит в резьбовую часть, называемую комлем.

Профилированная часть или перо лопасти создает тягу воздушного винта, а резьбовой комель служит для закрепления лопасти в стакане.

В верхней части металлического стакана (при положении лопасти вверх) для предохранения резьбового соединения от попадания масла устанавливается уплотнительное кольцо. В нижней части стакана с целью устранения качки лопасти вследствие различных коэффициентов линейного расширения материалов устанавливаются торцовые шайбы с прокладками. Шайбы крепятся длинными болтами, вворачиваемыми в лопасть.

Для предохранения от охлаждения масла, особенно в зимних условиях, на резьбовой хвостик узла цилиндра 22 устанавливается отеплитель.

Принцип работы. Воздушный автоматический винт изменяемого в полете шага приводится во вращение от двигателя через редуктор.

Винт превращает механическую работу двигателя в силу тяги за счет реакции отбрасываемой струи воздуха. Совместная работа винта и регулятора Р-2 обеспечивает автоматическое изменение шага винта, поддерживая этим постоянную частоту вращения двигателя на всех режимах полета самолета (рис. 78). Поворот лопастей на увеличение углов установки (шага) происходит под действием моментов, создаваемых центробежными силами противовесов, а на уменьшение углов — под действием моментов, создаваемых давлением масла на поршень, поступающего в цилиндр винта от маслонасоса регулятора.

При установившемся режиме, когда поступательная скорость самолета и мощность двигателя не меняются, центробежная сила грузов 6 уравновешена силой затяжки пружины 7 и золотник регулятора 12 находится в среднем положении, перекрывая своим буртиком канал А, ведущий к цилиндру винта 2. Масло в цилиндре оказывается закрытым, и угол установки лопастей не меняется; при этом масло из насоса 11 через редукционный клапан 10 перепускается обратно на вход в насос. При увеличении частоты вращения двигателя грузики 6 расходятся и, сжимая пружину 7, перемещают золотник регулятора 12 вверх. Полость цилиндра 2 через канал А сообщается с картером двигателя, и давление масла в цилиндре падает.

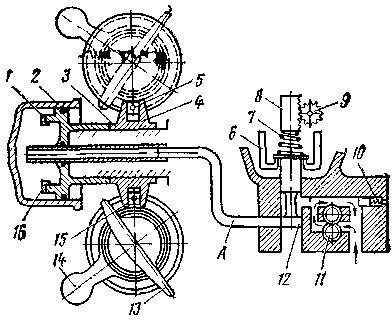

Рис 78 Схема работы винта:

1 — поршень; 2 — цилиндр винта; 3 — поводок; 4 — проушины поводка; 5 — пальцы; 6 — грузики; 7 — пружина, 5 — рейка; 9 — зубчатое колесо; 10 — редукционный клапан; 11 — насос; 12 — золотник регулятора; 13 — лопасти винта; 14 — противовесы; 15 — сухари; 16 — регулировочное кольцо;

А — канал, ведущий к цилиндру винта


Лопасти 13 под действием момента, развиваемого центробежными силами противовесов 14, поворачиваются в сторону увеличения угла установки до тех пор, пока частота вращения винта не будет равна заданной.

При достижении заданной частоты вращения золотник 12 перекроет канал А, слив масла из цилиндра и дальнейшее увеличение угла установки лопастей прекращаются.

При падении частоты вращения винта центробежная сила грузиков 6 уменьшается и они сходятся под действием силы затяжки пружины 7, золотник опускается и открывает доступ масла в канал А. Масло по каналу поступает в цилиндр винта и передвигает поршень 1, который поворачивает лопасть в сторону уменьшения угла установки лопасти, при этом частота вращения двигателя увеличивается.

При достижении заданной частоты вращения золотник 12 займет равновесное положение и дальнейшее уменьшение угла установки лопастей прекращается.

Принудительное переключение лопастей винта с малого угла установки на большой осуществляется следующим образом. Пилот с помощью рычага управления шагом винта через зубчатое колесо 9, рейку 8 и пружину 7 перемещает золотник 12 в крайнее верхнее положение. В этом случае полость цилиндра сообщается с картером двигателя. Под воздействием момента от центробежных сил противовесов лопасти поворачиваются в сторону увеличения угла, а эксцентрично расположенные на переходных стаканах пальцы 5 через сухари 15, находящиеся между проушинами поводка, перемещают поводок 3 вдоль ступицы влево. Связанный с поводком поршень перемещается им в том же направлении и вытесняет масло из полости цилиндра 2.

Движение поводка 3 и поршня 1 а, следовательно, и поворот лопастей прекращается в тот момент, когда регулировочное кольцо 16 поршня дойдет до упора в цилиндр.

Принудительное переключение лопастей винта с большого угла установки на малый осуществляется следующим образом. Пилот рычагом с помощью тяги перемещает золотник 12 вниз. При этом масло из насоса 11 по каналу А поступает в цилиндр винта 2, создавая давление на поршень 1, который перемещает его вдоль ступицы вправо. Поводок 3 через сухари, расположенные в его проушинах 4, перемещает эксцентрично расположенные пальцы 5 переходных стаканов и, преодолевая момент, создаваемый центробежными силами противовесов, поворачивает лопасти на меньший угол.

Движение поршня с поводком а, следовательно, и поворот лопастей в сторону меньшего угла, прекратится, когда поводок упрется в специальный буртик на корпусе втулки винта.
