3. Главные стойки шасси
На самолете Як-18Т установлены главные стойки шасси одностоечного типа ферменно-балочной конструкции с боковым и задним подкосами и с непосредственным креплением колеса к штоку амортизатора. Главные стойки шасси (рис. 45, 46) установлены в центроплане и состоят из следующих элементов.
Стойка 1 - основной силовой элемент главной ноги, передающий нагрузки от колеса к самолету. Она испытывает нагрузки от сил и моментов по всем трем осям. Как и в конструкции передней ноги шасси, стойка главной ноги представляет собой одно целое с амортизатором.
Складывающийся подкос 2 (боковой) воспринимает усилия, действующие на стойку от боковой силы, приложенной к колесу, и увеличивает жесткость конструкции стойки в боковом направлении. Состоит из верхнего и нижнего звеньев. Жесткий подкос (см. рис. 45) 4 (задний) воспринимает силы, действующие на стойку в плоскости колеса, и увеличивает жесткость конструкции стойки в продольном направлении.
Цилиндр-подъемник 6 и замок убранного положения 8 выполняют те же функции, что и аналогичные элементы конструкции передней ноги шасси.
Ось 5 и шкворень 7 служат для крепления и фиксации амортизационной стойки главной ноги шасси в кронштейнах, находящихся соответственно на заднем лонжероне и диафрагме центроплана; изготовлены из поковки материала 30ХГСА.

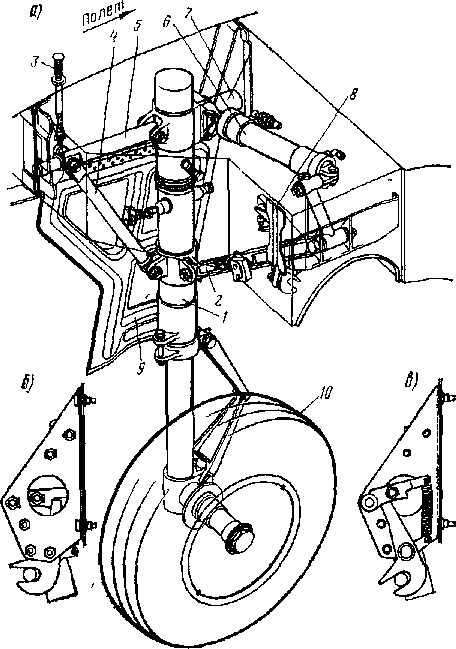

 | Рис. 45. Главная стойка шасси (левая): а - общий вид; б - замок закрыт; в - замок открыт; 1 - стойка; 2 - складывающийся подкос; 3 - механический указатель; 4 - жесткий подкос; 5 - ось; 6 - Цилиндр-подъемник; 7 - шкворень; 8 - замок убранного положения; 9 - щиток; 10 – колесо. |
Щиток 9 служит для частичного закрытия ниши при убранном положении главной ноги. Колесо 10 - опора главной ноги шасси, тормозное. Для сигнализации положения главной ноги на ней смонтирован механический указатель 3.
Главные ноги шасси в убранном положении удерживаются механическими замками, в выпущенном - шариковыми замками цилиндров - подъемников и боковыми складывающимися подкосами.
Амортизационная стойка главной ноги шасси (рис. 47) состоит из стального стакана (из материала 30ХГСА), стального штока с полуосью для крепления колеса, шлиц-шарнира, фиксирующего шток от поворота вокруг вертикальной оси, и деталей амортизации. В верхней части стакан 4 имеет проушины для оси 14 и шкворня 2, с помощью которых главная стойка крепится к центроплану, а также кронштейн 1 для крепления к стойке ушкового болта штока цилиндра-подъемника.

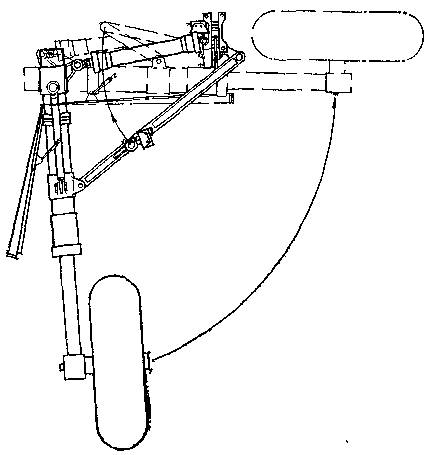

| Рис. 46 Кинематическая схема уборки – выпуска главной стойки шасси. |
 |
В средней части стакана, представляющей собой толстостенную стальную трубу, расположены верхний зарядный штуцер 3, узлы крепления тяг щитка и проушины крепления жесткого и складывающегося подкосов. В нижней своей части стакан имеет проушину для крепления верхнего звена шлиц-шарнира и узла подвески стойки на замок убранного положения.
Узел подвески представляет собой проушину с вставленным в ее отверстия болтом 12 с внутренней распорной и внешней 11 стальными втулками и двумя шайбами 10. Шайбы и лапы проушин имеют рифленую поверхность для регулировки положения болта с втулкой. На болт наворачивается гайка, контрящаяся шплинтом.
 |

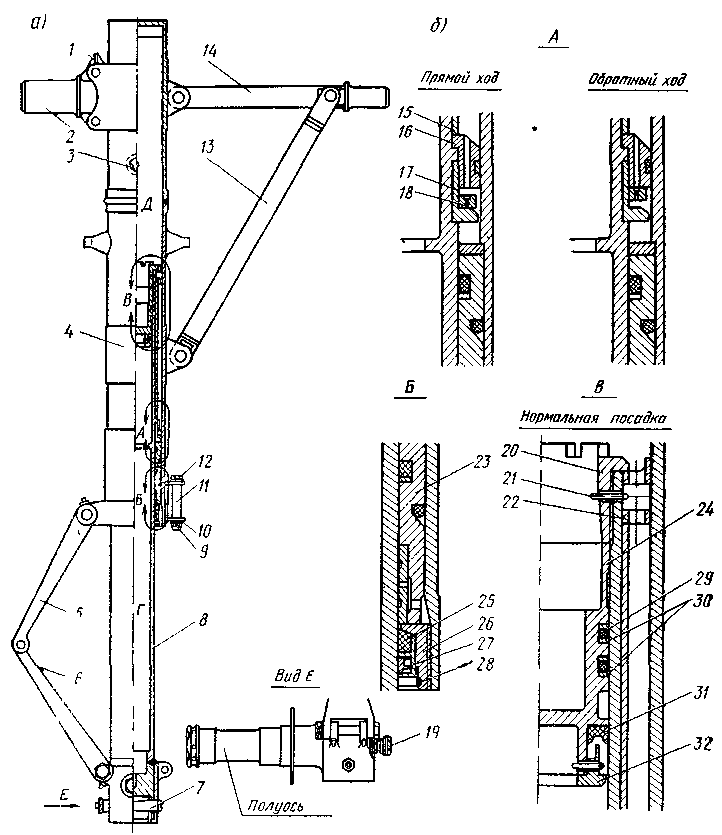

| Рис 47. Амортизационная стойка главной опоры шасси а - общий вид б - схема работы. 1 - кронштейн, 2 - шкворень, 3 - верхний штуцер, 4 - сварной стакан; 5 - верхнее звено шлиц шарнира, 6 - нижнее звено шлиц- шарнира; 7 - конусный болт; 8 - шток с полуосью; 9, 20, 26, 32 - гайки, 10 - рифленая шайба; 11 - внешняя втулка; 12 - болт; 13 - жесткий подкос, 14 - ось, 15, 22 - втулки, 16 - подвижная букса, 17 - разрезное кольцо, 18 - клапан, 19 - нижний штуцер, 21 - шплинт, 23 - неподвижная букса, 24 - поршень, 25 - сальник; 27 - обтюратор, 28 - стопорное кольцо, 29 - уплотнение, 30 - шайба, 31 – уплотнение. |
Внутри стакана в нижней его части с помощью гайки 26, законтренной винтом, установлена неподвижная букса 23 с уплотнениями, а с помощью стопорного кольца 28 в гайку установлен обтюратор 27 с сальником 25.
Шток амортизационной стойки полый и выполнен из материала 30ХГСА. К нижнему концу штока приварен узел с полуосью для крепления колеса с нижним зарядным штуцером и проушиной крепления нижнего звена шлиц-шарнира. В верхней части с помощью гайки 20, законтренной шплинтом 21, закреплен пакет деталей амортизации, движущийся вместе со штоком и состоящий из подвижной буксы 16, разрезного кольца 17, клапана 18, выполненного в виде стального кольца с тремя отверстиями 1,4 мм для протекания жидкости, втулок 22 и 15. Подвижная букса 16 и втулка 22 выполнены из материала БРАЖМЦ.
С помощью гайки 20 на штоке установлен поршень 24, который имеет возможность перемещаться внутри штока (ход 120±3 мм) и делит полость амортизационной стойки на две изолированные друг от друга камеры Д и Г.
Через нижний штуцер камера Г заряжается азотом до давления 65 ±1 кгс/см2, через гнездо верхнего штуцера камера Д заполняется маслом АМГ - 10, а через штуцер заряжается азотом до 24 ±1 кгс/см2. По конструкции штуцеры подобны штуцерам передней амортизационной стойки. Герметичность главной амортизационной стойки обеспечивается применением уплотнений, состоящих из фторопластовых шайб и резиновых колец, расположенных в кольцевых выточках на внутренней и внешней поверхности неподвижной буксы и внешней поверхности поршня. Работа амортизационной стойки главной ноги шасси аналогична работе передней амортизационной стойки.
Диаграмма обжатия главной амортстойки показана на рис. 48.
Работа амортизации на прямом ходе представлена на диаграмме в виде кривой abc. Как и на диаграмме (см. рис. 39) обжатия передней стойки, кривая abc отчетливо распадается на два участка: ab - показывает работу амортизации при нормальной посадке (работа верхней камеры Д амортизационной стоики); bc - работу нижней камеры Г. Последняя вступает в работу при поглощении энергии грубой посадки или преодолении самолетом высокого препятствия при движении по аэродрому. Доля работы, затрачиваемой на преодоление гидравлических сопротивлении жидкости, в общем объеме работы, поглощенной амортизатором, при прямом ходе несколько выше, чем при обжатии передней стоики, что видно на участке bc диаграммы, характеризующей работу нижней камеры амортизационной стойки. Амортизация на обратном ходе осуществляется в основном торможением жидкости в клапане 18, который прижимается к буксе 16, и жидкость вытесняется из полости между стаканом 4 и втулкой 15 только через отверстия в клапане и буксе.
Кривая усилий ned при движении штока вниз, изображенная на диаграмме обжатия главной стойки, состоит из двух участков, характеризующих работу верхней и нижней камер амортизатора.

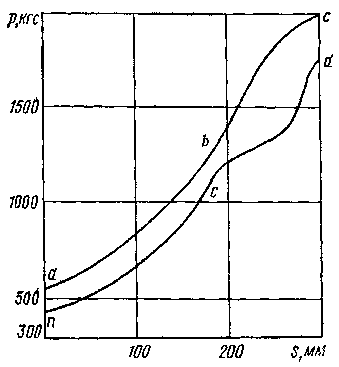

| Рис 48. Диаграмма обжатия главкой амортизационной стойки. |
 |
Складывающийся и жесткий подкосы. Складывающийся подкос 2 (см рис. 45) служит для фиксации главной ноги шасси в выпущенном положении, передает усилия с амортизационной стоики на узел центроплана и совместно с цилиндром-подъемником входит в механизм уборки и выпуска главной ноги шасси.
Подкос состоит из верхнего и нижнего штампованных из материала 30ХГСА звеньев, соединенных между собой болтом с гайкой.
Нижнее звено подкоса соединено с амортизационной стойкой, верхнее - с кронштейном на стенке ниши шасси. Под соединительный болт в нижнем звене подкоса установлен шаровой вкладыш. Гайки соединительных болтов верхнего и нижнего звеньев контрятся шплинтами.
Верхнее звено подкоса шарнирно соединено с кронштейном на стенке ниши шасси и с цилиндром-подъемником. Соединение с цилиндром - подъемником осуществляется с помощью специального ушкового болта, вращающегося в бронзовых втулках, впрессованных в бобышку верхнего звена подкоса. С помощью болта и гайки, законтренной шплинтом, ушковый болт подкоса соединен с ушковым болтом, ввернутым в шток цилиндра - подъемника.
В кронштейне верхнего звена подкоса установлен концевой выключатель АМ800К, а в кронштейн нижнего звена ввернут нажимной регулируемый винт. При уборке шасси подкос складывается, нажимной винт освобождает от нажатия шток концевого выключателя и на табло сигнализации шасси в кабине гаснет зеленая сигнальная лампа выпущенного положения главной ноги шасси.
В выпущенном положении главной ноги звенья складывающегося подкоса устанавливаются в распор и фиксируются в этом положении цилиндром-подъемником, шток которого запирается шариковым замком, что препятствует складыванию подкоса от внешних боковых усилий, действующих на ногу шасси. Нажимной винт нижнего звена подкоса нажимает на шток концевого выключателя, и на сигнальном табло шасси горит зеленая сигнальная лампа выпущенного положения главной ноги. Обратная стрелка прогиба подкоса вниз от прямой – 5 ± 0, 2 мм.
Жесткий подкос 4 (см. рис. 45), соединяющий ось со стойкой, представляет собой толстостенную стальную трубку диаметром 25X2, в которую вварены вилка и ухо. С помощью вилки подкос крепится к оси, с помощью уха - к стойке. Крепление подкоса осуществляется болтовыми соединениями. Гайки болтов контрятся шплинтами.
Цилиндр-подъемник уборки-выпуска главной стойки шасси по конструкции аналогичен цилиндру - подъемнику передней стойки. Ухо цилиндра-подъемника крепится к ушковому болту, установленному на верхнем звене подкоса, а шток - ввернутым в него ушковым болтом к кронштейну (см. рис 45), установленному на болтах крепления шкворня к стакану амортизационной стойки. Отличие в работе цилиндра - подъемника главной ноги от цилиндра-подъемника передней ноги при выпуске шасси состоит в том, что фиксация главной ноги в выпущенном положении и закрытие шарикового замка обеспечиваются при штоке, втянутом в корпус цилиндра.
Щиток главной стойки шасси. Щиток 9 (см. рис. 45) служит для частичного закрытия ниши шасси при убранном положении главной ноги. Он состоит из обшивки и приваренной к ней штампованной из материала Д16 жесткости. Крепление штока к нижней обшивке центроплана осуществлено с помощью шомпольной петли, а к амортизационной стойке - с помощью двух регулируемых по длине стальных тяг. Тяги соединяют кронштейны на щитке с узлами, приваренными к стакану амортизационной стойки. Гайки болтов, соединяющих тяги с кронштейнами на щитке и болты соединения тяг со стаканом амортизационной стойки, контрятся шплинтами.
Замок убранного положения главной стойки шасси 8 (см. рис. 45) крепится четырьмя болтами с анкерными гайками к стенке ниши главной ноги шасси. По конструкции элементов и принципу работы замок аналогичен замку убранного положения передней ноги шасси. При открытом замке на сигнальном табло шасси в кабине красная сигнальная лампа убранного положения главных ног шасси гаснет.
Колесо. На каждой амортизационной стойке главных ног шасси установлено по тормозному колесу К141/Т141.
Тормозное колесо (рис. 49) состоит из колеса и камерного тормоза. При установке на самолет тормозное колесо собирается совместно с пневматикой размером 500x150 мм. Колесо состоит из барабана 3, несущего специальные узлы конструкции, и представляет собой отливку из магниевого сплава МЛ4 или МЛ5. Во внутренней полости барабана размещена тормозная рубашка 10, в которой размещен камерный тормоз.

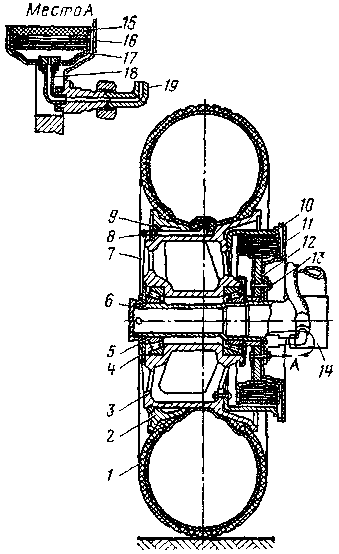

 | Рис. 49. Колесо главной стойки: 1 - пневматик; 2 - реборда; 3 - барабан; 4 - обтюратор; 5 - роликоподшипник; 6 - гайка; 7 - щиток; 8 - зарядный штуцер; 9 - полукольцо; 10 - тормозная рубашка; 11 - обтекатель; 12 - корпус тормоза; 13 - болт; 14 - полуось; 15 - тормозная колодка; 16 - возвратная пружина; 17 - тормозная камера; 18 - штуцер; 19 – угольник. |
Реборда 2 выполнена съемной для облегчения монтажа пневматика 1 на колесо. В собранном колесе реборда удерживается в осевом направлении двумя контрящими полукольцами 9, а от проворачивания - втулками, установленными в пазы реборды и барабана.
Вращение колеса осуществляется на конических радиально - упорных роликоподшипниках 5. Их наружные кольца запрессованы в гнездо ступицы барабана. Внутренние обоймы с роликами монтируются на полуоси 14 штока амортизационной стойки и затягиваются гайкой 6. С внешних сторон подшипники защищены от засорения и вытекания смазки колпачком и войлочным кольцом обтюратора. От попадания грязи во внутренние полости колесо закрыто щитком 7.
Камерный тормоз, размещенный в тормозной рубашке 10, состоит из корпуса тормоза 12, двенадцати колодок 15, тормозной камеры 17, штуцера 18 с фланцем, возвратных пружин 16, обтекателя 11, а также деталей крепления. Корпус 12 отлит из магниевого сплава МЛ4 или МЛ5. Шестью болтами 13 корпус (а с ним и весь тормоз) крепится к фланцу полуоси штока амортизационной стойки. Колодки 15 армированные - фрикционная пластмасса спрессована совместно с металлическим каркасом. Наружная поверхность колодок образует с поверхностью рубашки 10 фрикционную пару. Колодки имеют возможность перемещаться только в радиальном направлении под давлением сжатого воздуха, подведенного в тормозную камеру 17 через штуцер и угольник 19.
Возвратные пружины 16 типа ленточных рессор проходят через торцевые пазы в колодках и отводят колодки от рубашки после сброса давления из тормозной камеры.
В обтекателе 11 имеются четыре отверстия, закрытые специальными крышками и служащие для контроля за износом колодок в эксплуатации.
При нажатии на тормозные рычаги, установленные на штурвалах управления, воздух поступает в тормозную магистраль и дифференциалом ПУ-8 (У138) в зависимости от положения педалей распределяется в тормозную камеру левого или правого колеса. Давление сжатого воздуха, подведенного в тормозную камеру, создает распорное усилие, перемещающее колодки в радиальном направлении. Колодки, перемещаясь, преодолевают усилие возвратных пружин 16 и прижимаются к тормозной рубашке 10, предварительно выбрав зазор между колодками и рубашкой. При их соприкосновении возникают силы трения, создающие тормозной момент. При сбросе давления из тормозной камеры возвратные пружины отжимают колодки от рубашки в исходное положение. Между колодками тормоза и рубашкой колеса устанавливается зазор, обеспечивающий свободное вращение колеса на полуоси.
Механический указатель положения главной стойки шасси (см, рис. 45) состоит из трех основных элементов: серьги, вилки и самого указателя 3. Штампованная из материала АК-6 серьга смонтирована на болте крепления жесткого подкоса 4 к оси 5 навески амортизационной стойки. С помощью болта с гайкой, законтренной шплинтом, серьга соединена со стальной вилкой, которая вворачивается непосредственно в указатель.
При выпущенном положении шасси указатель выходит за обводы центроплана на расстоянии 70 мм перед задним лонжероном. Отверстие в обшивке центроплана для выхода указателя окантовано фторопластовым пистоном. При уборке шасси ось 5 вращается в кронштейне крепления главной ноги, а вместе с ней изменяет свое положение и серьга. При этом указатель втягивается внутрь центроплана, и пилот получает информацию о нахождении стоек в убранном положении.
