Завдання 4
Дослідити гру на наявність сідлової точки.
Варіант 1. | Варіант 2. | Варіант 3. |
4 6 5 -1 8 3 6 0 2 | 4,5 3,6 1,8 2,9 1,7 0,8 3,7 3,6 2,7 | -0,5 0,12 1,8 1,9 0,07 -0,8 0,7 0,13 0,26 |
Варіант 4. | Варіант 5. | Варіант 6. |
11 11 13 10 9 22 11 11 12 | 3 -3 2 0 -1 -1 4 -2 0 | 32 44 21 23 35 21 -95 10 -39 |
Варіант 7. | Варіант 8. | Варіант 9. |
2,8 1,6 2,8 3,9 4,7 3,8 1,7 0,6 1,6 | 4 6 5 3 5 2 9 7 8 | -44 5 13 4 -10 -7 11 9 23 |
Варіант 10. | Варіант 11. | Варіант 12. |
-0,3 0,6 -0,8 -0,2 0,1 -0,2 -0,7 0,6 -0,6 | 0,5 1,6 2,8 2,9 3,7 6,8 8,1 7,6 7,1 | -10 1,3 3,7 0,2 -9,7 -4,8 8,7 6,6 5,9 |
Варіант 13. | Варіант 14. | Варіант 15. |
1,5 0,45 1,81 2,9 0,35 0,82 3,7 -4,2 4,63 | 0,4 0,6 0,1 0,3 0,7 0,2 0,5 0,6 0,5 | 0,5 0,6 6,8 7,5 9,7 7,5 0,2 7,5 1,7 |
Варіант 16. | Варіант 17. | Варіант 18. |
2 -3 -5 0 -7 10 -1 -2 12 | 15 4 9 17 22 18 7 14 32 | 8,5 -9,6 -21 -0,6 7,7 -6,8 7,7 8,6 8,6 |
Варіант 19. | Варіант 20. | |
5 6 3 7 4 3 8 6 6 | 1,5 2,61 1,8 -0,9 3,73 0,8 0,77 -0,6 2,6 | |
5 ПРИКЛАДИ РОЗВ'ЯЗКУ ТИПОВИХ ЗАВДАНЬ
Нижче наведені зразки розв'язання типових контрольних завдань. У задачі 5.1 даний короткий запис математичної моделі ЗЛП, знайдений оптимальний план прямої задачі. Тут же розібраний графічний метод, розв'язання завдання. Уважно розберіться в розв'язанні задачі 5.1. Це допоможе виконати Вам завдання 1 і 2. Розібравши розв'язання задач 5.2, 5.3, Вам простіше буде впоратися із завданнями 3 і 4.
Задача 5.1
Для виготовлення двох видів продукції Р1 і Р2 використовують 4 виду ресурсів: S1, S2, S3, S4. Запаси ресурсів, число одиниць ресурсів, що витрачені на виготовлення одиниці продукції, наведені в таблиці 5.1:
Таблиця 5.1 – Вихідні дані
Вид ресурсу | Запас ресурсу | Число одиниць ресурсу, витрачених на виготовлення одиниці продукції | |
P1 | P2 | ||
S1 | 18 | 1 | 3 |
S2 | 16 | 2 | 1 |
S3 | 5 | - | 1 |
S4 | 21 | 1 | - |
Прибуток, одержувана від одиниці продукції, грн | | 2 | 3 |
Необхідно скласти такий план виробництва продукції, при якому прибуток від її реалізації була б максимальною. Необхідно.
- Записати математичну модель прямої задачі.
- Розв'язати задачу симплекс-методом
- Розв'язати задачу графічно.
Розв'язок
- Математична модель прямої задачі:
x1 і x2 – число одиниць продукції видів Р1 и Р2 відповідно, запланованих до випуску |
а) z=2x1+3x2 →max |
б) х1+3х2≤18 2х1+х2≤16 x2≤5 3х1≤21 |
в) x1 ≥0, x2 ≥0 |
2) Розв'язок прямої задачі симплекс- методом.
Канонічна форма запису системи обмежень:
х1+3х2+х3=18
2х1+х2+х4=16
х2+х5=5
3х1+х6=21
Складемо симплекс- таблицю для розв'язку прямоі задачі.
Базис | Сбаз. | План | 2 | 3 | 0 | 0 | 0 | 0 | Σ | Θ | Хбаз. |
х1 | х2 | х3 | х4 | х5 | х6 | ||||||
х3 х4 х5 х6 | 0 0 0 0 | 18 16 5 21 | 1 2 0 3 | 3 1 1 0 | 1 0 0 0 | 0 1 0 0 | 0 0 1 0 | 0 0 0 1 | 23 20 7 25 | 6 16 5 - | x1={18;16;5;21;0;0} |
Δj ≥0 | - | 0 | -2 | -3 | 0 | 0 | 0 | 0 | - | - | |
х3 х4 х2 х6 | 0 0 3 0 | 3 11 5 21 | 1 2 0 3 | 0 0 1 0 | 1 0 0 0 | 0 1 0 0 | -3 -1 1 0 | 0 0 0 1 | 2 13 7 25 | 3 5,5 5 7 | x2={0;5;3;11;0;21} |
Δj ≥0 | - | 15 | -2 | 0 | 0 | 0 | 3 | 0 | - | - | |
х1 х4 х2 х6 | 2 0 3 0 | 3 5 5 12 | 1 0 0 0 | 0 0 1 0 | 1 -2 0 -3 | 0 1 0 0 | -3 5 1 9 | 0 0 0 1 | 2 9 7 19 | - 1 5 4/3 | x3={3;5;0;5;0;12} |
Δj ≥0 | - | 21 | 0 | 0 | 2 | 0 | -3 | 0 | - | - | |
х1 х5 х2 х6 | 2 0 3 0 | 6 1 4 3 | 1 0 0 0 | 0 0 1 0 | -1/5 -2/5 2/5 3/5 | 3/5 1/5 -1/5 -9/5 | 0 1 0 0 | 0 0 0 1 | 37/5 9/5 26/5 14/5 | - - - - | x4={6;4;0;0;1;3} |
Δj ≥0 | - | 24 | 0 | 0 | 4/5 | 3/5 | 0 | 0 | - | - | |
X*={6; 4; 0; 0; 1; 3} – оптимальний план прямоі задачі.
max z = 24, дійсно, zmax = 26+34=24.
Оптимальний план прямоі задачі передбачає виробництво обох видів продукції Р1 и Р2 у кількості відповідно 6 од. и 4 од.
Додаткові змінні х3, х4, х5, х6 характеризують залишок (невикористану частину) ресурсів відповідно S1, S2, S3, S4.
Оскільки х5=1, х6=3, те третій ресурс S3 і четвертий ресурс S4 використовуються в процесі виробництва продукції не повністю, а ресурси S1 и S2 – повністю (х3=х4=0). При такому оптимальному плані виробництва продукції та використанні ресурсів виробництво дістане найбільший прибуток у розмірі 24 у.о.

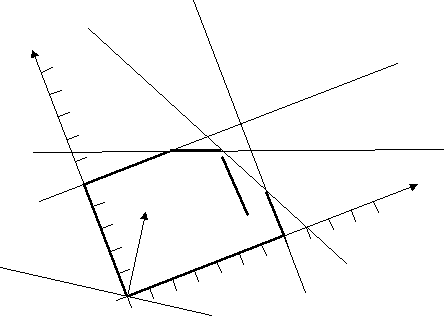

3) ЗЛП зводиться до розв'язку задачі, у якому кожній лінійній нерівності відповідає якась півплощина. Перетинання цих півплощин є опуклий багатокутник. Область припустимих розв'язків визначимо, побудувавши граничні прямі:
х1 + 3х2 = 18 (I); 2х1 + х2 =16 (II); х2 = 5 (III); 3х1 = 21 (IV); х1 = 0 (V); х2 = 0 (VI). Потім будуємо лінію нульового рівня 2х1 + 3х2 = 0 і градієнт N={2; 3}. Направлення градієнта вказує на направлення зростання цільової функції.
x2
A B
C
D
O 1 E
0 1 x1
Zmax = Z(C), де С –точка перетинання прямих I и II.
Координати точки С знайдемо, розв'язавши систему двох рівнянь:
х1+ 3х2 = 18
2х1 + х2 = 16; С (6; 8)
Z(C) =26 +34 = 24; Zmax = 24.
Zmin = Z(O), где О – початок системи координат.
Z(O) =20 +30 =0; Zmin = 0.
Отже, при оптимальному розв'язанні х1 = 6, х2 = 4, Zmax = 24, а при оптимальном решении х1 = 0, х2= 0, Zmin = 0.
Задача 5.2
На три бази надійшов однорідний вантаж у кількості 300 т – на базу А1, 150 т – на базу А2, 250т – на базу А3. Отриманий вантаж потрібно перевезти в п'ять пунктів: 170 т – у пункт В1; 110 т – у пункт В2; 100 т – у пункт В3, 120 т – у пункт В4, 200 т – у пункт В5. Відстані між пунктами відправлення (базами) і пунктами призначення визначені в таблиці (матриця відстаней):
Таблиця 5.3 – Матриця відстаней
Пункти відправлення | Пункти призначення | ||||
В1 | В2 | В3 | В4 | В5 | |
А1 | 70 | 50 | 15 | 80 | 70 |
А2 | 80 | 90 | 40 | 60 | 85 |
А3 | 50 | 10 | 90 | 11 | 25 |
Розв'язок
У випадку пропорційності витрат, кількості вантажу та відстані для розв'язання задачі достатньо мінімізувати загальний обсяг плану перевезень, виражений у тонно-кілометрах. Число баз m = 3, а число пунктів призначення n = 5. Число базисних змінних 3+5-1=7. Знайдемо перший опорний план діагональним методом (методом північно-західного кута).
Заповнення таблиці починається з її північно-західного кута, тобто клітки з невідомим х11. Перша база А1 може цілком задовольнити потребу першого замовника В1 (a1 = 300, b1 = 170, a1 > b1). Припустимо, х11 = 170, уписуємо це значення в клітинку х11 і виключає з розгляду перший стовпець. На базі А1 залишається змінений запас a1' = 130. У новій таблиці із трьома рядками А1, А2, А3 і чотирма стовпцями В2, В3, В4, В5 північно-західним кутом буде клітинка для невідомого х12. Перша база а1 може задовольнити цілком потребу другого замовника В2 (a1' = 130, b2 = 110, a1' > b2). Нехай х12 = 110, уписуємо це значення в клітинку х12 і виключаємо з розгляду другий рядок. На базі А1 новий залишок (запас) а1'' = 20. У новій таблиці із трьома рядками А1, А2, А3 і трьома стовпцями В3, В4, В5 північно-західним кутом буде клітинка для невідомого х13. Тепер третій замовник В3 може прийняти весь запас із бази А1 (а1'' = 20, b2 = 100, а1''< b3). Нехай х13 = 20, уписуємо це значення в клітинку х13 і виключаємо з розгляду перший рядок. У замовника В3 залишилася ще незадоволеною потреба b3'=80. Тепер переходимо до заповнення клітинки для х23 и т.д. Через шість кроків залишиться одна база А3 с запасом вантажу (залишком від попереднього кроку) а3' = 200 і один пункт В5 с потребою b5 = 200. Заповнюємо клітинку, яка залишиться. План складений.
Таблиця 5.4
Пункти відправлення | Пункти призначення | Запас | |||||||||
В1 | В2 | В3 | В4 | В5 | |||||||
А1 | | 70 | | 50 | | 15 | | 80 | | 70 | 300 |
170 | 110 | 20 | | | |||||||
А1 | | 80 | | 90 | | 40 | | 60 | | 85 | 150 |
| | 80 | 70 | | |||||||
А1 | | 50 | | 10 | | 90 | | 11 | | 25 | 250 |
| | | 50 | 200 | |||||||
Потреби | 170 | 110 | 100 | 120 | 200 | 700 |
Базис утворений невідомими х11, х12, х13, х23, х24, х34, х35.
Правильність складеного плану легко перевірити, підрахувавши суму чисел, що стоять у заповнених клітинках по рядках і стовпцям. Загальний обсяг перевезень у тонно-кілометрах для даного плану складе:
S=70170+50110+1520+4080+6070+1150+25200=30650.
Для оцінки та поліпшення плану скористаємося методом потенціалів. Встановлюємо, що непрямі тарифи перевищують дійсні для клітинок з невідомими х21 і х32. А перерахувавши по циклу, який відповідає вільному невідомому х21, був отриманий новий базисний план перевезень. Оцінимо цей другий крок. Складемо систему рівнянь і розв'яжемо її.
α1 + β1 = 70,
α1 + β2 = 50, β1 = 70,
α1 + β3 = 15, α1 = 0, β2 = 50,
α2 + β1 = 80, => α2 = 10, β3 = 15,
α2 + β4 = 60, α3 = -39, β4 = 50,
α3 + β4 = 11, β5 =65.
α3 + β5 = 25,
Знайдемо непрямі тарифи та порівняємо їх з дійсними:
с14' = α1 + β4 = 50 < с14,
с15' = α1 + β5 = 64 < с15,
с25' = α2 + β5 = 74 < с25,
с22' = α2 + β2 = 60 < с22,
с31' = α3 + β1 = 31 < с31,
с23' = α2 + β3 = 25 < с23,
с32' = α3 + β2 = 11 > с32,
с33' = α3 + β3 = -24 < с33.
Непрямий тариф більше дійсного тільки для однієї клітинки з невідомим х32. Складемо для нього цикл х32+; х34-; х24+; х21-; х11+; х12-;х32+.
Уведемо в базис невідому х32, зробивши перерахунок по циклу із числом
х = min{х34; х21; х12}= min{50; 80; 110}=50, отримаємо нові значення у вершинах циклу.
х32'=0+50=50; х34'=50-50=0; х24'=70+50=120; х21'=80-50=30; х11'=90+50=140; х12'=110-50=60.
Вільна змінна х32 стала базисною, а базисна змінна х34 – вільної. Таким чином, новий план має вигляд:
Таблиця 5.5
Пункти відправлення | Пункти призначення | Запас | |||||||||
В1 | В2 | В3 | В4 | В5 | |||||||
А1 | | 70 | | 50 | | 15 | | 80 | | 70 | 300 |
140 | 60 | 100 | | | |||||||
А1 | | 80 | | 90 | | 40 | | 60 | | 85 | 150 |
30 | | | 120 | | |||||||
А1 | | 50 | | 10 | | 90 | | 11 | | 25 | 250 |
| 50 | | | 200 | |||||||
Потребности | 170 | 110 | 100 | 120 | 200 | 700 |
Для оцінки цього плану складемо систему рівнянь потенціалів для заповнених клітинок і розв'яжемо її.
α1 + β1 = 70,
α1 + β2 = 50, β1 = 70,
α1 + β3 = 45, α1 = 0, β2 = 50,
α2 + β1 = 80, => α2 = 10, β3 = 15,
α2 + β4 = 60, α3 = -40, β4 = 50,
α3 + β4 = 10, β5 =65.
α3 + β5 = 25,
Запишемо непрямі тарифи для вільних клітинок і порівняємо їх з дійсними.
с14' = α1 + β4 = 50 < с14,
с15' = α1 + β5 = 65 < с15,
с22' = α2 + β2 = 60 < с22,
с23' = α2 + β3 = 25 < с23,
с25' = α2 + β5 = 75 < с25,
с31' = α3 + β1 = 30 < с31,
с33' = α3 + β3 = -25 < с33,
с34' = α3 + β4 = 10
Усі непрямі тарифи менше дійсних, значить отриманий оптимальний план.
Задача 5. 3
Визначити нижню та верхню ціну гри, заданою платіжною матрицею
0,5 0,6 0,8
С= 0,9 0,7 0,8
0,7 0,6 0,6 .
Дослідити гру на наявність сідлової точки.
Розв'язок
Усі розрахунки зручно здійснювати в таблиці 5.6, у якій, крім матриці С, уведені стовпець αi і рядок βj.
Таблиця 5.6
Aj | Bi | αi | ||
В1 | В2 | В3 | ||
А1 | 0,5 | 0,6 | 0,8 | 0,5 |
А2 | 0,9 | 0,7 | 0,8 | 0,7 |
А3 | 0,7 | 0,6 | 0,6 | 0,6 |
βj | 0,9 | 0,7 | 0,8 | α = β=0,7 |
Аналізуючи рядки матриці (стратегія гравця А), заповнюємо стовпець αi: α1=0,5; α2=0,7; α3=0,6 – мінімальні числа в рядках 1, 2, 3. Аналогічно β1 = 0,9; β2 = 0,7;
β3 = 0,8 – максимальні числа в стовпцях 1, 2, 3 відповідно.
Нижня ціна гри: α = max{0,5; 0,7; 0,6} = 0,7 (найбільше число в стовпці αi),
Верхня ціна гри: β = min{0,9; 0,7; 0,8} = 0,7 (найменше число в рядку βj).
Ці значення рівні, т.е. α = β і досягаються на одній і тій же парі стратегій (А2; В2). Отже, гра має сідлову точку (А2; В2) і ціна гри ν = 0,7.
