Современные технические средства охраны, разработанные ФГУ НИЦ «Охрана» МВД России и перспективные направления научно-исследовательских и опытно-конструкторских работ.
Задача формирования парка эксплуатирующейся в подразделениях вневедомственной охраны при органах внутренних дел Российской Федерации аппаратуры и, в частности, систем централизованного наблюдения, его обновление современными, более надежными системами и комплексами остается актуальной. В этом плане, главным направлением работы Центра является модернизация и дальнейшее развитие комплекса централизованного наблюдения (КЦН) «Альтаир».
![](images/340638-nomer-m26bf54e5.png)

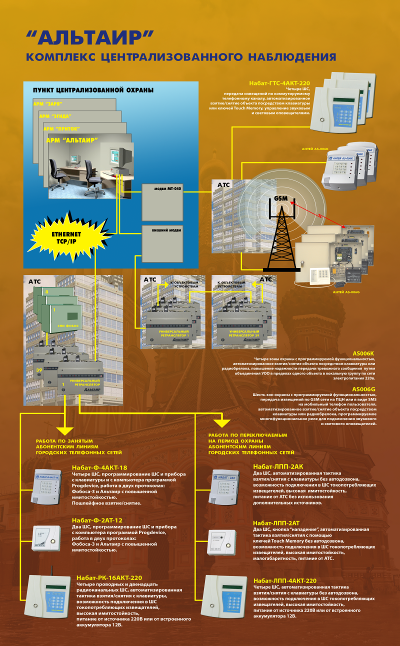

Комплекс централизованного наблюдения «Альтаир»
Отличительной особенностью данного комплекса является высокая степень защищённости всех каналов передачи данных, позволяющая полностью исключить возможность так называемых «квалифицированных» краж. Продолжаются работы по дальнейшему развитию комплекса в части расширения номенклатуры объектового оборудования серии «Набат» и унификации комплекса с СЦН используемыми вневедомственной охраной.
![]() «Набат-ЛПП-2АТ» | Завершена разработка и освоение в серийном производстве оконечного устройства «Набат-ЛПП-2АТ», устойчивого к несанкционированному вмешательству в его работу и обеспечивающего автоматический приём под охрану и снятие с охраны объекта с помощью брелока. |
Впервые для объектового оборудования, работающего по переключаемым на период охраны абонентским линиям, введена кнопка тревожной сигнализации. Причём, функция передачи тревожного сообщения с помощью КТС доступна как при снятом с охраны, так и находящемся под охраной объектовом устройстве.
![]() «Набат-ЛПП-2АК» | Завершена разработка и освоение в серийном производстве оконечного устройства «Набат-ЛПП-2АК», устойчивого к несанкционированному вмешательству в его работу и обеспечивающего автоматический приём под охрану и снятие с охраны объекта с помощью вводимых с клавиатуры кодов. Имеется возможность запрограммировать до 14 кодов на взятие под охрану и снятие с охраны, а также до 14 кодов принуждения. | |
![]() «Набат-Ф-4АКТ-18» | Организовано серийное производство автоматизированного устройства оконечного «Набат-Ф-4АКТ-18», работающего по занятым линиям ГТС, обладающего повышенной устойчивостью к возможному несанкционированному обходу и обеспечивающего пошлейфное взятие/снятие объекта с охраны. |
Проведена модернизация универсального ретранслятора комплекса «Альтаир». Модернизация ретранслятора проводилась по двум направлениям. Первое – это разработка нового корпуса ретранслятора, обеспечивающего удобство монтажа всех соединительных линий и эксплуатационное обслуживание. Второе – разработка новой платы диспетчера, включающий в себя, собственно, сам модуль, а также встраиваемые модуль сопряжения с СПИ «Фобос», модуль дополнительного модема. Данное решение обеспечивает установку 12-ти линейных плат (ЛПП, ЛПЗ-18) при совместном обеспечении сопряжения с СПИ «Фобос» и использовании дополнительного модема, что ранее исключалось. Начато серийное производство.
В настоящее время проводятся работы по сопряжению комплекса «Альтаир» с прибором приемно-контрольным «Форпост» и внутриобъектовой охранно-пожарной радиосистемой «Стрелец-Р», что позволит придать комплексу «Альтаир» универсальный характер и обеспечить подразделения вневедомственной охраны приборами с высокой степенью унификации единого пользовательского интерфейса по формам и способам ввода информации, управлению и сигнализации отображения работы устройств в различных режимах.
Для сопряжения комплекса «Альтаир» с прибором приемно-контрольным охранно-пожарным «Форпост» разработано устройство сопряжения «Альтаир-Форпост» для передачи информации от ППКОП «Форпост» на КЦН «Альтаир» по занятому телефонному каналу ГТС. К настоящему времени изготовлены опытные образцы.
Разработано устройство сопряжения КЦН «Альтаир» с внутриобъектовой охранно-пожарной радиосистемой «Стрелец-Р» (ВОРС) для передачи информации от устройств ВОРС на ретрансляторы «Альтаир» по занятым абонентским линиям ГТС.
Одной из проблем, связанных с ГТС, стало появление оптоволоконных линий и использования их для передачи тревожных извещений с применением IP – канала (Ethernet). Для решения этой проблемы проводится работа по созданию модуля цифрового модема с передачей данных от ретранслятора КЦН «Альтаир» на пульт централизованного наблюдения по сети Ethernet, построенной на любом оборудовании, в том числе и на оптоволокне, без использования промежуточных ретрансляторов.
Использование стандартного протокола TCP/IP позволит существенно расширить область применения комплекса «Альтаир» при отсутствии выделенных линий связи, сделать комплекс «Альтаир» полностью универсальным и обеспечить возможность работы комплекса по любым современным каналам связи (TCP/IP – интернет-технологии).
С целью анализа эффективности мер по государственной защите имущества разработаны и внедрены в деятельность подразделений вневедомственной охраны программные комплексы АИС «Охраняемые объекты» и «Охранные предприятия и учреждения», предназначенные для формирования распределенных баз данных по охраняемым объектам, а также по охранным предприятиям и учреждениям. В АИС организовано получение всех видов статистической информации об охраняемых объектах. Указанные системы внедрены во все региональные подразделения вневедомственной охраны.
Для оперативного получения данных о состоянии государственной охраны имущества и организаций, охраняемых объектов, в том числе подвижных автотранспортных средств, необходимых при подготовке управленческих решений, возможности оперативного контроля за деятельностью подразделений вневедомственной охраны проводится работа по сопряжению АИС с базами данных системы мониторинга подвижных объектов «Алмаз» и «Арго-Страж».
НИЦ «Охрана» провёл работу с ведущими провайдерами сотовой связи (МТС, Билайн и Мегафон) на предмет изыскания возможности использования каналов третьего поколения сотовой связи, специально предназначенных для работы государственных служб, и в частности - для нужд МВД. Это виртуальные корпоративные сети передачи данных с имитостойкостью и защитой информации. Наиболее успешно в данном направлении развивается сотрудничество с ОАО «Мегафон». В настоящее время с данной компанией заключено соглашение по использованию специальной выделенной сети передачи данных (ССПД) для использования в интересах подразделений вневедомственной охраны.
Учитывая вышесказанное, Центром проводятся работы по внедрению и дальнейшему развитию подсистем передачи тревожной информации от стационарных и подвижных объектов, на основе методов передачи данных в СПИ с использованием каналов сотовой связи в специальной защищенной сети связи ССПД «Мегафон». Уже проведены испытания образцов оборудования СПИ с использованием данных каналов на базе пультового оборудования СПИ «Атлас-20» и объектового оборудования из комплекта «Стрелец». Результаты испытаний положительные. Изготовлены опытные образцы новых пультовых и объектовых устройств УОП АВ GSM СПИ «Атлас-20» и УОО С1 GSM «Стрелец» для работы в протоколе GPRS специальной выделенной сети «Мегафон».
![](images/340638-nomer-664b40d.png)

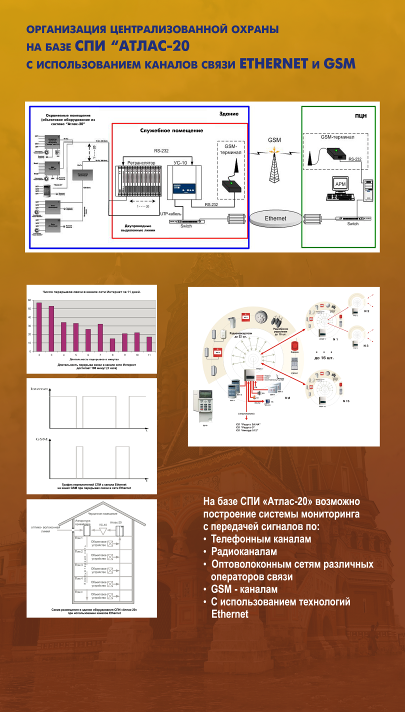

СПИ «Атлас-20» с использованием каналов сети Ethernet и GSM
В последние годы приоритетным направлением в области развития объектовых подсистем являются продолжение работ по развитию интегрированных систем безопасности (ИСБ) которые представляют собой объединение на единой программно-аппаратной основе систем охранно-пожарной сигнализации, видеонаблюдения и контроля доступа. Кроме того, такие системы позволяют оптимальным образом сократить людские и материальные ресурсы, а также финансовые затраты на оборудование объектов.
В 2009 году была произведена техническая экспертиза и проведены эксплуатационные испытания интегрированного комплекса безопасности (ИКБ) «Пахра» (ООО «Научно-производственное предприятие «Автоматизированные системы безопасности», г. Александров Владимирской обл.)
![](images/340638-nomer-51882001.gif)

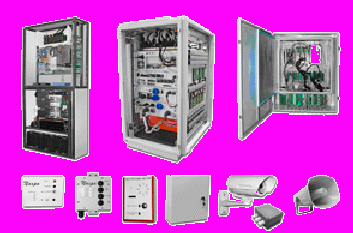

ИКБ «Пахра»
Назначение:
ИКБ «Пахра» предназначен для обеспечения комплексной безопасности внутренней территории и периметров объектов средней и большой размерности. Архитектура ИКБ «Пахра» полностью соответствует понятию «интегрированная система безопасности» в классификации проекта Закона РФ О технических средствах обеспечения противокриминальной защиты объектов и имущества (система, разрабатываемая и производимая каким-либо предприятием как готовое изделие).
Функциональные характеристики:
ИКБ «Пахра» включает в свой состав широкую номенклатуру оборудования и программного обеспечения, реализующее все потребности в обеспечении безопасности охраняемых объектов, а именно:
- охранную, тревожную и пожарную сигнализацию;
- контроль и управление доступом;
- охранное телевидение;
- речевое оповещение (индивидуальное, групповое, общее);
- речевую связь (индивидуальная, групповая, общая) с функциями конференции;
- контроль несения службы;
- управление исполнительными устройствами;
Особенности системы:
- сотовый принцип построения;
- структурная и функциональная интеграция на всех уровнях;
- цифровые технологии передачи и обработки данных.
Преимущества
- индустриальное вандалоустойчивое исполнение;
- работа в температурном диапазоне ±50ºС;
- дистанционное адаптивное питание всех периферийных устройств (ППКО, видеокамер, устройств экстренного вызова);
- подключение видеокамер по одному кабелю связи и питания типа «витая пара»;
- масштабируемость (возможность наращивать количество устройств в процессе эксплуатации);
- агрегатируемость (функционально завершенные и конструктивно совместимые устройства)
- минимальный расход кабельной продукции;
- возможность удаленного переконфигурирования и перепрограммирования устройств;
- встроенные механизмы диагностики и самодиагностики.
Состав системы:
- сервер локальной зоны на 32 видеокамеры «СЛЗ-32»
- сервер локальной зоны на 64 видеокамеры «СЛЗ-64»
- сервер локального участка периметра «СЛУП»
- универсальный прибор приемно-контрольный охранно-пожарный ППКОП «Пахра-501» с функциями контроля и управления доступом, дуплексной речевой связи и речевого оповещения;
- универсальный прибор приемно-контрольный охранно-пожарный ППКОП «Пахра-101» с функциями дуплексной речевой связи и речевого оповещения;
- контроллер управления доступом;
- устройство подключения и защиты (УПЗ)
- устройство водозащитное (УВЗ)
- переговорное устройство с функциями тревожно-вызывной сигнализации и контроля несения службы;
- блок экстренного вызова с функциями охранного телевидения и речевой связи;
- устройство подключения и питания видеокамер.
Технические характеристики СЛЗ:
Наименование характеристики | Значение характеристики |
Количество шлейфов сигнализации | До 1200 |
Количество точек доступа | Без ограничения |
Количество устройств речевой связи с функциями ОС и ТС | До 240 |
Количество устройств речевой связи и контроля наряда | До 12 |
Количество устройств речевого оповещения по громкой связи | До 4 |
Количество обзорных видеокамер | До 64 |
Видеообнаружение | есть |
Формат сжатия | Н.264 |
Кадровая частота | 25 кадров/сек для каждой ВК |
Разрешение видеокамер | до 4CIF |
Размер видеоархива | До 6 Тб. |
Питание видеокамер | Адаптивное дистанционное |
Режимы предоставления доступа СКУД | С antipassback |
Уровень входного напряжения | 160-250В, 50±2Гц |
Технические характеристики СЛУП:
Наименование характеристики | Значение характеристики |
Количество шлейфов сигнализации | До 1200 |
Количество точек доступа | Без ограничения |
Количество устройств речевой связи с функциями ОС и ТС | До 240 |
Количество устройств речевой связи контроля наряда | До 12 |
Количество устройств речевого оповещения по громкой связи | До 4 |
Количество обзорных видеокамер | До 12 |
Количество управляемых видеокамер | До 12 |
Видеообнаружение | Есть |
Формат сжатия | Н.264 |
Кадровая частота | 25 кадров/сек для каждой ВК |
Разрешение видеокамер | до 4CIF |
Значительное внимание уделяется развитию объектовых подсистем охраны. Объектовые подсистемы охраны включают в себя большой круг технических средств, устанавливаемых на охраняемом объекте. Это оповещатели, источники электропитания, приемно-контрольные приборы, средства контроля доступа и телевизионного наблюдения. Разнообразие характеристик объектов (размеров, архитектурно-строительных особенностей), необходимость охраны территорий и акваторий, различие рельефа местности, а также надежность объектового оборудования определяют основные направления работ Центра.
