Особенности:
- двусторонний радиообмен в соответствии со стандартом для беспроводных сетей IEEE802.15.4 и спецификацией ZigBee Pro;
- 4 кнопки с различными функциями;
- индикация доставки извещения на ППКОП Астра-812М(Z);
- контроль напряжения питания;
- литиево-марганцевый элемент питания типоразмера CR2430 напряжением 3 В, емкостью до 0,27 А/ч, входит в комплект поставки;
- средний срок службы элемента питания не менее 2-х лет при 2-х кратном нажатии в сутки;
- не требуется получения разрешений на применение от органов государственной радиочастотной службы.
 | Извещатель пожарный дымовой оптико-электронный радиоканальный «Астра-Z-4245»Назначение:Обнаружение дыма в охраняемом помещении, формирование извещения о тревоге и передача извещений по радиоканалу на прибор приемно-контрольный охранно-пожарный Астра-812М(Z). |
Особенности:
- двусторонний радиообмен в соответствии со стандартом для беспроводных сетей IEEE802.15.4 и спецификацией ZigBee Pro;
- адресно-аналоговый в системе Астра-Zитадель;
- тестирование по команде от ППКОП Астра-812М(Z);
- микропроцессорный анализ сигнала;
- запатентованная конструкция дымовой камеры, обеспечивающая работоспособность извещателя при накоплении пыли;
- контроль напряжения питания;
- контроль радиосети;
- литиево-тионил-хлоридный элемент питания типоразмера АА напряжением 3,6 В емкостью до 2,4 А/ч, входит в комплект поставки;
- интеллектуальный алгоритм активации элемента питания при включении;
 | Извещатель пожарный ручной радиоканальный«Астра-Z-4545»Назначение: Ручное включение сигнала пожарной тревоги нажатием на приводной элемент, формирование извещения о тревоге и передача извещений по радиоканалу на прибор приемно-контрольный охранно-пожарный Астра-812М(Z). |
Особенности:
- двусторонний радиообмен в соответствии со стандартом для беспроводных сетей IEEE802.15.4 и спецификацией ZigBee Pro;
- яркий светодиодный индикатор красного цвета, загорается при нажатии на приводной элемент (извещение о тревоге);
- фиксация в нажатом состоянии;
- ключи для расфиксации и вскрытия;
- контроль напряжения питания;
- контроль радиосети;
- литиево-тионил-хлоридный элемент питания типоразмера АА напряжением 3,6 В емкостью до 2,4 А/ч, входит в комплект поставки;
интеллектуальный алгоритм активации элемента питания при включении;
Подсистема беспроводной охранно-пожарной сигнализации
«Ладога РК»
Подсистема «Ладога РК» входит в состав прибора приемно-контрольного охранно-пожарного адресного «Ладога-А».

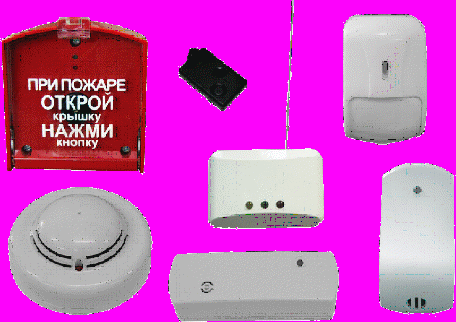

Особенности подсистемы «Ладога РК»:
- двусторонний радиообмен в протоколе «Риэлта-Контакт-Р»;
- динамическое кодирование информации, передаваемой по радиоканалу;
- защита от подмены извещателей;
- диапазон частот от 433,05 до 434, 79 МГц;
- разделение канала на 4 частотные литеры;
- цифровое разделение на 126 сетей для каждой частотной литеры;
- автоматический переход на резервную частоту при сложной помеховой обстановке;
- дальность действия – 200 м;
- простота инициализации извещателей;
- программируемое время контроля канала – от 4 секунд;
- наличие основной и резервной батареи, продолжительность работы извещателей от основной батареи не менее 5 лет при частоте контроля канала30 секунд;
- интеграция с ППКОП «Ладога-А» и ПКП «Заря-УО-М1».
 | Блок расширения шлейфов сигнализации радиоканальный "Ладога БРШС-РК" Предназначен для контроля состояния и управления режимами работы беспроводных охранных и пожарных извещателей по двухстороннему каналу связи по протоколу "Риэлта-Контакт-Р" и трансляции принятой информации на блок центральный по линии связи. |
При работе с ППКОП "Ладога-А":
- контролирует состояние до 16 беспроводных извещателей;
- подключается в линию связи прибора;
- к блоку центральному можно подключить до 5 БРШС-РК;
- обеспечивает передачу на блок центральный сообщений: "Норма", "Тревога", "Вскрытие", "Неисправность", "Разряд основной батареи", "Разряд резервной батареи".
 | Кнопка тревожной сигнализации "Ладога КТС-РК" Предназначена для ручного формирования и передачи извещений «Тревога» по беспроводному двунаправленному каналу связи в протоколе «Риэлта-Контакт-Р». |
Информативность: "Тревога", "Разряд основной батареи", "Разряд резервной батареи".
Дальность действия не менее 200 м.
Диапазон рабочих температур от -20 до +50°С.
Электропитание осуществляется от батареи типа А23 12 В.
 | Извещатели охранные оптико-электронные радиоканальные "Фотон-12-РК", "Фотон-12Б-РК" Предназначены для обнаружения проникновения в охраняемое пространство закрытого помещения с последующей выдачей извещения по беспроводному двунаправленному каналу связи в протоколе "Риэлта-Контакт-Р". |
- Извещатель "Фотон-12-РК" имеет объемную зону обнаружения.
- Извещатель "Фотон-12Б-РК" имеет поверхностную зону обнаружения.
- Зоны обнаружения и диаграммы направленности извещателей аналогичны извещателям "Фотон-12" и "Фотон-12Б" соответственно.
- Информативность: "Норма", "Тревога", "Вскрытие", "Неисправность", - "Разряд основной батареи", "Разряд резервной батареи".
- Диапазон рабочих температур от -20 до +50°С.
Электропитание извещателя осуществляется от двух элементов питания – основного типа CR123A (типоразмер 1/2R6 или 1/2AA) и резервного типа CR2032.
 | Извещатель охранный магнито-контактный радиоканальный «Ладога МК-РК» Предназначены для блокировки на открывание (смещение) дверей, окон, витрин и других конструктивных элементов закрытых помещений, а также организации устройств типа "ловушка" путем подключения магнитоконтактных датчиков в двухпроводную линию связи с последующей выдачей извещения о тревоге по беспроводному двунаправленному каналу связи в протоколе "Риэлта-Контакт-Р". |
Модификации извещателя:
"Ладога РК-МК" - однозонный извещатель;
"Ладога РК-МК" исполн.1- двухзонный извещатель с возможностью звуковой индикации состояния. Максимальная длина линии связи не более 5 м.
Информативность: "Норма", "Тревога", "Вскрытие", "Неисправность", "Разряд основной батареи", "Разряд резервной батареи".
Диапазон рабочих температур от -20 до +50°С.
Электропитание извещателя осуществляется от двух элементов питания - основного типа CR123A (типоразмер 1/2R6 или 1/2AA) и резервного типа CR2032.
 | Извещатель пожарный ручной радиоканальный "Ладога ИПР-РК" Предназначен для ручного включения и передачи сигнала пожарной тревоги по беспроводному двунаправленному каналу связи в протоколе "Риэлта-Контакт-Р". |
Информативность: "Норма", "Тревога", "Разряд основной батареи", "Разряд резервной батареи".
Диапазон рабочих температур от -20 до +50°С.
Электропитание извещателя осуществляется от двух элементов питания - основного типа CR123A (типоразмер 1/2R6 или 1/2AA) и резервного типа CR2032.
 | Извещатель пожарный дымовой радиоканальный "Ладога ПД-РК" Предназначен для обнаружения возгораний, сопровождающихся появлением дыма, и беспроводной передачи извещений по беспроводному двунаправленному каналу связи в протоколе "Риэлта-Контакт-Р". |
Информативность: "Норма", "Пожар", "Внимание", "Загрязнение" (запыленность дымовой камеры), "Неисправность" (потеря чувствительности), "Разряд основной батареи", "Разряд резервной батареи". Диапазон рабочих температур от -20 до +50°С.
Электропитание извещателя осуществляется от двух элементов питания - основного типа CR123A (типоразмер 1/2R6 или 1/2AA) и резервного типа CR2032.
 | Извещатель поверхностный звуковой радиоканальный "Стекло-3РК" Предназначен для обнаружения разрушения всех видов строительных стекол: обычного, закаленного, узорчатого, армированного, многослойного и защищенного полимерной пленкой (ламинированного), а также стеклопакетов и стеклянных пустотелых блоков. |
Диапазон рабочих температур от -20 до +50°С.
Электропитание извещателя осуществляется от двух элементов питания - основного типа CR123A (типоразмер 1/2R6 или 1/2AA) и резервного типа CR2032.
При организации охраны автотранспорта, эффективно используется оборудование навигационно-мониторинговых систем. Возможности используемых систем позволяют в полной мере решать задачи по отслеживанию передвижения и состояния охраняемых автотранспортных средств, а так же обеспечивают повышение эффективности задействованных нарядов милиции.
В подразделениях вневедомственной охраны используются системы четырёх типов: «Арго-Страж» (ЗАО «Навигационные системы», г. Омск), «Аркан-СМ» (ЗАО «Балт-АвтоПоиск», г.Санкт-Петербург), «Алмаз» (ООО «Кодос-Б», г. Москва) и «Приток-МПО» (ООО «Охранное бюро Сократ», г. Иркутск).
С целью унификации систем мониторинга подвижных объектов ФГУ НИЦ «Охрана» МВД России разработал требования к единому картографическому обеспечению систем мониторинга подвижных объектов, которые отражены в окончательной редакции ГОСТ Р «Системы мониторинга охраны автотранспортных средств. Общие технические требования и методы испытаний».
В настоящее время все навигационно-мониторинговые системы, используемые подразделениями вневедомственной охраны проходят испытания в ГУ НПО «СТиС» МВД России на соответствие «Общим тактико-техническим требованиям к спутниковым навигационно-мониторинговым системам для органов внутренних дел РФ и внутренних войск МВД России».
Средства обнаружения проникновения
Одним из новых направлений в разработках НИЦ «Охрана» является применение в радиоволновых извещателях рабочей частоты с длиной волны на порядок большей, чем ранее использующиеся, что позволит получить целый ряд особенностей. Главное, это полная нечувствительность извещателя к перемещениям за пределами сетчатых и решетчатых ограждений.

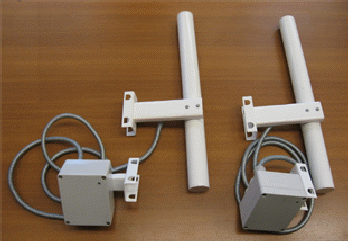

К этому числу относятся охранные объемные радиоволновые двухпозиционные извещатели «Радий-6» и «Радий -8».
 «Радий-6» | Извещатель "Радий-6" предназначен для защиты выходов воздуховодов защищенных решетками, технологических колодцев, площадок огороженных металлическим забором, например сетка "Рабица" с размером ячейки 10 см. или стальными прутьями расстояние между которыми не превышает 10 см., и т.п. от несанкционированного вторжения и обеспечивает |
обнаружение человека, передвигающегося в полный рост или согнувшись.
Высокая помехоустойчивость к вибрации, выбросам пара, наледи на блоках извещателя позволяет использовать извещатель "Радий-6" для организации охраны объектов метрополитена, железнодорожных путей, электростанций. Извещатель не выдает сигнала тревоги при пересечении зоны обнаружения одиночными птицами и мелкими животными. При установке на объекте не требует настройки.

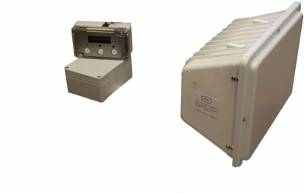

| Извещатель охранный объемный радиоволновый двухпозиционный «Радий-8» (совместная разработка НИЦ «Охрана» и ЗАО «Фирма «Юмирс», г. Пенза) аналогичен извещателю «Радий-6», но выполнен во взрывозащищенном исполнении и поэтому его основное назначение - это охрана объектов в нефтегазовой, химической и других отраслях промышленности (крановых площадок запорной аппаратуры линейной части магистральных трубопроводов и станций перекачки). Извещатель имеет уровень взрывозащиты «Взрывонепроницаемая оболочка», маркировку взрывозащиты «2ExdeIIAT4». Применение комбинированных и совмещённых извещателей, основанных на двух различных физических принципах обнаружения, позволяет |  Извещатель «Радий-8» |
снизить вероятность ложных срабатываний технических средств охраны и повысить достоверность обнаружения проникновения, а также снизить стоимость монтажных работ.
 Радий 7 | Для охраны периметров объектов со сложной помеховой обстановкой, например, аэропортов разработан и внедряется радиоволновый извещатель «Радий-7», в котором используется новый частотный диапазон, не влияющий на работу навигационной аппаратуры аэропорта. Извещатель с повышенной функциональной надежностью и функцией защиты от маскирования, не имеет отечественных аналогов. |
| В дополнение к существующим комбинированным извещателям создан извещатель «Стриж», использующий сочетание ИК-пассивного и ультразвукового принципов обнаружения. Такой подход позволяет повысить достоверность обнаружения особенно в помещениях с остекленными проемами (витринами, вестибюлями, фасадами, и крышами). |  «Стриж» |
Внедрен серийное производство новый комбинированный извещатель «Сокол-4», в котором используются новые технологии, что позволило снизить его стоимость по сравнению с извещателем «Сокол-2», в котором реализована дополнительная функция помехозащищенности к перемещению домашних животных массой до 10 кг.
В дополнение к существующим комбинированным извещателям «Сокол» и «Стриж» ФГУ НИЦ «Охрана» МВД России проводится разработка извещателя, использующего совмещение ИК-пассивного принципа обнаружения с методами анализа видео изображения. Применение указанного способа позволит значительно повысить достоверность обнаружения за счет дополнительной идентификации объекта обнаружения. Данный извещатель будет внедрен в серийное производство в 2010 году.
В целях совершенствования технических возможностей для охраны остекленных оконных проемов завершены работы по созданию нового совмещенного (ИК + акустический) извещателя для помещений с поверхностной зоной обнаружения типа «штора» «Беркут-Ш».

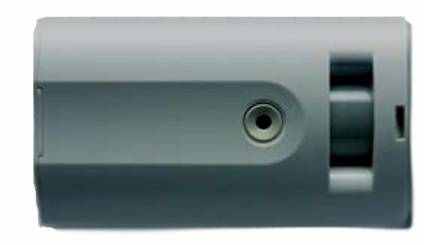

«Беркут-Ш»
Применение данного извешателя позволит впервые решить проблему охраны остекленных оконных проемов путем применения одного технического средства. Конструктив извещателя позволяет устанавливать его непосредственно в проеме охраняемой конструкции.
 «Фотон-21» |
В целях расширения номенклатуры и функциональных возможностей ИК пассивных извещателей в 2010 году начаты работы по созданию охранного объемного извещателя «Фотон-22». Особенностью извещателя будет является степень защиты оболочки IP54, и рабочий диапазон температуры от –50 °С, что позволит применять его на объектах со сложными условиями эксплуатации.
В целях совершенствования акустических извещателей, предназначенных для обнаружения разбития стекла разработан извещатель «Стекло-4», позволяющий повысить надежность охраны за счет исключения возможности его маскирования.
Большое внимание уделяется совершенствованию серийных извещателей, применяемых во вневедомственной охране, с целью улучшения их технических и эргономических показателей проводятся типовые испытания.
Извещатель «СПЭК-11» теперь можно будет использовать для охраны объектов в нефтегазовой, химической и других отраслях промышленности (крановых площадок запорной аппаратуры линейной части магистральных трубопроводов и станций перекачки).
В дополнение к существующим извещателям были внедрены новые исполнения:
- ИК активные извещатели «СПЭК-1115-100» и «СПЭК-1115М-100» с максимальной дальностью действия 100 м,
- ИК пассивные извещатели «Фотон-Ш2-РК», «Фотон-19-РК», передающие извещения по радиоканалу для работы с «Ладога-РК».
Прибор автоматизированного контроля несения службы нарядов «Патруль»
 | Прибор выполнен в унифицированном корпусе, изготовленном из ударопрочного полистирола. Прибор имеет: - светодиод «Время обхода» (1); - светодиод «АКБ» (2); - светодиод «Активность модема» (3); - кнопка включения питания (4); |
Прибор «Патруль» предназначен для автоматического контроля несения службы нарядами на обходных постах охраняемых объектов.
Прибор в режиме реального времени передает информацию через GPRS на пульт централизованного наблюдения. При отсутствии связи через GPRS возможна передача данных на пульт централизованного наблюдения (ПЦН) непосредственным подключением прибора через USB.
Приборы изготавливаются в климатическом исполнении УХЛ3.1 в соответствии с ГОСТ15150.
| Нормальные условия применения: | |
| - температура окружающего воздуха, °С | 20±5 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа (мм рт. ст.) | 84-106 (630-795) |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от минус 5 до плюс 40 |
| - относительная влажность воздуха | |
| - при температуре 35°С, %, не более | 90 |
| - атмосферное давление, кПа (мм рт. ст.) | 84-106,7 (630-800) |
