Научно-производственное предприятие
ЗАО «НПП Импалс»
КОНТУР®
Система передачи извещений
о проникновении и пожаре
Контур-БП.02
Тестируемый источник
бесперебойного электропитания с контроллером связи с шиной
Техническое описание
и руководство по эксплуатации
АФТЛ.425926.002 РЭ
ОП021 ОС03
Санкт-Петербург
КОНТУР-БП.02 |  |
Тестируемый источник бесперебойного электропитания с контроллером связи с шиной | Техническое описание и руководство по эксплуатации |
- Общие сведения
Тестируемый источник бесперебойного питания Контур-БП.02 предназначен для использования в системах, в которых предъявляются высокие требования к качеству электропитания: системы охранной и пожарной сигнализации, промышленной автоматики. В корпусе источника имеется место для размещения аккумуляторной батареи емкостью 7 Ач и места для установки приборов приемно-контрольных охранно-пожарных (ППКОП) Контур-4/4Т, Контур-4А/4АТ, Контур-1А. Контур-БП.02 является шинным модулем адресной системы централизованного наблюдения КОНТУР. Контур-БП.02 передает сигналы пропажи/восстановления сети 220В, разряда/восстановления аккумулятора на центральный контроллер системы КОНТУР.
- Технические характеристики:
Тип источника питания: импульсный;
Выходное напряжение: 13,8 В постоянного тока;
Номинальный ток нагрузки: 1,0 А;
Кратковременный ток перегрузки: 2,0 А в течение 1 мин;
Напряжение сети: 85 …. 265 В;
Потребляемая мощность от сети 220В не более 30 Вт (при номинальной нагрузке)
Емкость подключаемой аккумуляторной батареи: 7 Ач;
Индикация:
- светодиод наличия сетевого напряжения;
- светодиод наличия выходного напряжения;
- светодиод передачи сообщений в шину «КОНТУР»
Функции защиты:
- плавкий предохранитель по первичной цепи переменного тока (1,0А);
- электронная защита от короткого замыкания при токах выше 2,7 – 3,0А;
- защита аккумуляторной батареи от полного разряда;
- защита от неправильного включения аккумуляторной батареи.
Контакт вскрытия корпуса;
Диапазон рабочих температур: от -20С до +50С;
Размеры: 240 х 185 х 80мм;
Масса без аккумулятора: 1,2 кг.
- Конструкция
Тестируемый источник бесперебойного питания Контур-БП.02 поставляется в металлическом корпусе, изображение которого приведено на рис.1. Модуль КОНТУР-БП.02 установлен в левом верхнем углу корпуса. Расположение и назначение клемм приведено на рис.2. В середине корпуса расположена клеммная колодка для подключения сети ~220В и заземления и держатель плавкого предохранителя в цепи ~220В. на правой стенке корпуса установлен контакт вскрытия корпуса (тампер). В корпусе прибора имеются монтажные стойки для установки дополнительных модулей. Установочные размеры предусмотрены для размещения ППКОП Контур-4/4Т, Контур-4А/4АТ, Контур-1А/1АТ. Для ВЧ разъема передатчика ППКОП Контур-4Т/4АТ предусмотрено отверстие в правой верхней части корпуса.

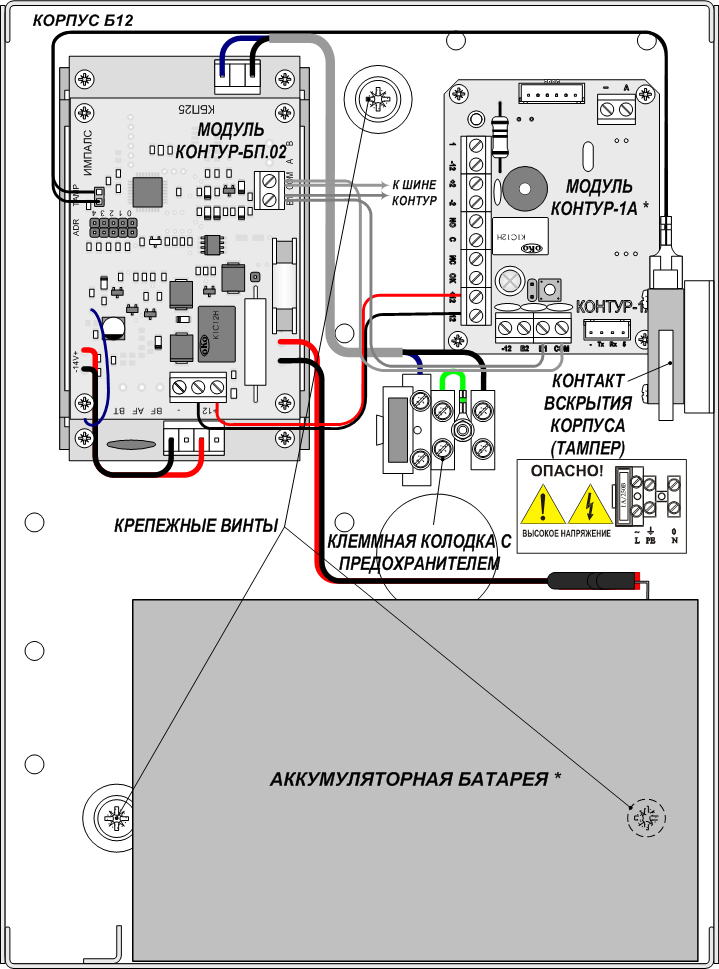

Рис.1. Источник питания Контур-БП.02 со снятой крышкой.
(* в комплект поставки не входит)
- Работа
После выполнения всех подключений, подачи питания и подключения аккумуляторной батареи источник готов к работе.
Контроль состояния аккумуляторных батарей, сетевого и выходного напряжений осуществляется автоматически, и соответствующие сообщения передаются на центральный контроллер системы Контур. Светодиод 13,8В предназначен для визуального контроля состояния источника питания.

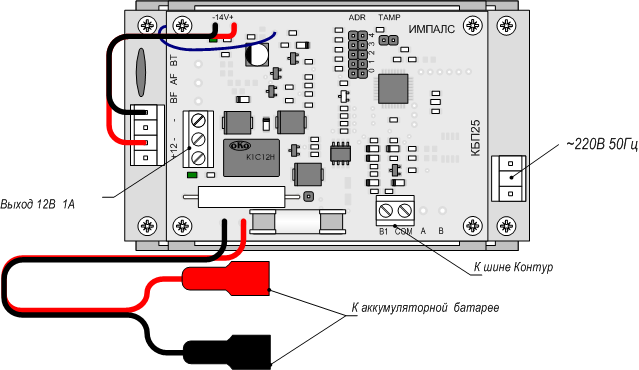

Рис. 2. Подключение источника питания Контур-БП
Если напряжение на клеммах аккумуляторной батареи понизится до 10,0В, специальное реле, установленное на плате модуля Контур-БП.02, отключит батарею для предотвращения ее полного разряда, после которого восстановить её будет невозможно.
При неправильном соблюдении полярности подключаемой аккумуляторной батареи перегорает предохранитель, расположенный на печатной плате модуля Контур-БП.02
Верхняя плата источника Контур-БП.02 показана на рис.3.
Перемычки 0 – 4: выбор идентификационного номера контроллера;
Перемычка ТАМР: подключение внешнего тампера;
Клеммы "СОМ" и "В1": линии СОМ и DATA шины данных системы КОНТУР.
Установка идентификационного номера перемычками
Разъем подключения внешнего тампера
Шина «Контур»
Индикатор передачи

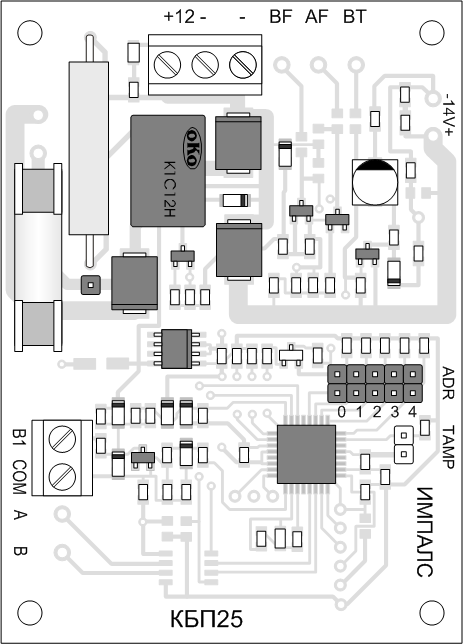

Рис.3. Назначение контактов источника Контур-БП.02
Контур-БП.02 передаёт в шину следующие сообщения:
А. Низкий заряд аккумулятора. C интервалом в 5 минут контроллер источника питания Контур-БП.02 передает команду на выполнение проверки заряда аккумулятора под нагрузкой. Если аккумулятор отсутствует или разряжен, на центральный контроллер будет передано сообщение о разряде аккумуляторной батареи.
Б. Восстановление аккумулятора. Если при очередной проверке аккумулятора его заряд окажется в норме, то на центральный контроллер системы Контур будет передано сообщение о восстановлении заряда аккумуляторной батареи.
В. Исчезновение сетевого питания переменного тока. На центральный контроллер будет передано сообщение о пропаже питания переменного тока.
Г. Восстановление цепи питания переменного тока: После восстановления цепи питания переменного тока на центральный контроллер будет передано сообщение о восстановлении цепи питания переменного тока.
Назначение идентификационного номера
Выбор идентификационного номера модуля источника питания как шинного устройства системы Контур осуществляется установкой перемычек на специальные штырьки с 0 по 4 (смотри рис.3 и табл.1). Идентификатор может иметь любое значение в диапазоне: от Е0 до FF (первая цифра – Е или F, вторая – шестнадцатеричная). Программировать модуль с компьютера не нужно.
Таблица 1 Выбор идентификационного номера
| Идентификатор | Номер перемычки | ||||
| 0 | 1 | 2 | 3 | 4 | |
| FF | 0 | 0 | 0 | 0 | 0 перемычка снята |
| FE | 1 | 0 | 0 | 0 | |
| FD | 0 | 1 | 0 | 0 | |
| FC | 1 | 1 | 0 | 0 | |
| FB | 0 | 0 | 1 | 0 | |
| FA | 1 | 0 | 1 | 0 | |
| F9 | 0 | 1 | 1 | 0 | |
| F8 | 1 | 1 | 1 | 0 | |
| F7 | 0 | 0 | 0 | 1 | |
| F6 | 1 | 0 | 0 | 1 | |
| F5 | 0 | 1 | 0 | 1 | |
| F4 | 1 | 1 | 0 | 1 | |
| F3 | 0 | 0 | 1 | 1 | |
| F2 | 1 | 0 | 1 | 1 | |
| F1 | 0 | 1 | 1 | 1 | |
| F0 | 1 | 1 | 1 | 1 | |
| EF | 0 | 0 | 0 | 0 | 1 перемычка установлена |
| EE | 1 | 0 | 0 | 0 | |
| ED | 0 | 1 | 0 | 0 | |
| EC | 1 | 1 | 0 | 0 | |
| EB | 0 | 0 | 1 | 0 | |
| EA | 1 | 0 | 1 | 0 | |
| E9 | 0 | 1 | 1 | 0 | |
| E8 | 1 | 1 | 1 | 0 | |
| E7 | 0 | 0 | 0 | 1 | |
| E6 | 1 | 0 | 0 | 1 | |
| E5 | 0 | 1 | 0 | 1 | |
| E4 | 1 | 1 | 0 | 1 | |
| E3 | 0 | 0 | 1 | 1 | |
| E2 | 1 | 0 | 1 | 1 | |
| E1 | 0 | 1 | 1 | 1 | |
| E0 | 1 | 1 | 1 | 1 | |
тел. (812) 710-33-10 193015, Санкт-Петербург, Суворовский пр., 65
факс (812) 710-33-22 www.impulsespb.ru E-mail: vis@impulsespb.ru
