Глава 3.3 Макетирование в CorelDRAW 11

Для успешного создания в CorelDRAW 11 различных документов необходимо макетирование — настройка- параметров страницы и рас­положения элементов макета (текста, растровых и векторных изобра­жений) таким образом, чтобы был достигнут замысел дизайнера.

По сравнению с редакторами растровой графики, CorelDRAW не требует точной настройки размера документа - все объекты можно легко масштабировать без потери качества на любом этапе работы. Однако рекомендуется сразу устанавливать нужные размеры страни­цы, чтобы четко представлять композиционные отношения.

При создании нового документа в CorelDRAW 11 автоматиче­ски выбирается формат А4 (210x297 мм). Если требуется исполь­зовать другой формат, следует выбрать его в раскрывающемся списке форматов или задать размер вручную, используя поля, расположенные на палитре Свойств.

Для более детальной настройки макета страницы следует ис­пользовать вкладку Page (Страница) диалогового окна Options (Опции) (см. главу 3.2 «Интерфейс CorelDRAW 11»).

Перед началом формирования документа бывает удобно пере­местить начало координат. Быстрее всего это можно сделать, на­ведя указатель мыши на точку пересечения линеек и перетащив начало координат в нужное место документа. В случае необходи­мости следует сразу ограничить область размещения макета при помощи направляющих.

Процесс макетирования

Для создания высококачественного макета документа необхо­димо придерживаться определенных правил, соблюдение которых позволит выполнить задачу быстро и профессионально. Ниже приводятся некоторые рекомендации по макетированию сложных, документов.

Планирование документа

На первом этапе планирования необходимо выяснить, для каких целей предполагается готовить изображение и каким должен быть конечный результат - это может быть файл для дальнейшей обработ­ки в программе верстки, готовый макет для цветоделения (см. главу 3.11 «Печать документов») и дальнейшей печати типограф­ским способом или изображение для публикации в сети Internet.

Выполнение эскиза

Перед началом работы рекомендуется выполнить несколько набросков от руки на листе бумаги, чтобы визуально определить размещение элементов текста и графики. Можно сделать это пря­мо в рабочей области CorelDRAW, используя упрощенные фигуры и блоки — это даст возможность оценить цветовую композицию.

Подготовка шаблона

Когда формат документа и примерное расположение объектов будет определено, можно с помощью направляющих создать шаб­лон, который в дальнейшем облегчит позиционирование и вырав­нивание объектов.

Создание документа

На данном этапе непосредственно выполняется работа по соз­данию документа. Если будет готовиться полноцветный документ для печати, следует проконсультироваться с работниками той типографии, где предполагается осуществлять печать, чтобы мак­симально учесть технологические требования, предъявляемые ими к макету. В частности, это касается применяемых цветовых па­литр, используемых шрифтов, добавления в документ приводоч-ных и обрезных меток (подробнее см. главу 3.11 «Печать доку­ментов»), разрешения и формата растровых изображений и др.

Вывод пробных отпечатков

В ходе создания документа целесообразно выполнять вывод пробных отпечатков на цветном принтере для оценки цветовых погрешностей и визуального восприятия документа. Все дефекты, обнаруженные на таком отпечатке, будут и на пленках, поэтому такая практика позволит избежать ошибок в дальнейшем.

Вывод оригинал-макета на пленки

В случае подготовки документа для печати окончательным ре­зультатом работы дизайнера служат цветоделенные отпечатки на пленках. Их качество определяет качество тиража, отпечатанного в типографии, поэтому к выбору устройства, на котором будет

производиться вывод пленок, следует относиться достаточно серьезно. Это может быть как обычный настольный лазерный принтер, так и специальный фотонаборный автомат, позволяющий получить отпечатки очень высокого качества. Ошибки, выявлен­ные на пленках, потребуют дополнительного вывода и связанных с этим расходов.

Возможные проблемы

Следует помнить о том, что большинство ошибок при фотовы­воде связано с использованием различных эффектов, которые великолепно выглядят на экране, но при печати могут давать не­предсказуемые результаты, далекие от замысла дизайнера. Поэто­му еще на стадии разработки макета следует учитывать возмож­ность возникновения проблем на выводе, при этом грамотно под­готовленный макет на выводе должен полностью соответствовать ожиданиям (более подробно о печати документов из CorelDRAW и возможных проблемах см. главу 3.11 «Печать документов»).

Подводя итог сказанному выше, следует отметить, что при подготовке документа одной из важнейших задач является конт­роль качества документа на каждой стадии его создания.

Работа с документами

Чтобы создать новый документ CorelDRAW, можно щелкнуть

по кнопке шш New (Новый) на палитре Стандартная, нажать сочетание клавиш Ctrl+N или выбрать в меню File (Фат) коман­ду New (Новый). В каждом из этих случаев будет создан новый пустой документ, содержащий одну пустую страницу формата А4.

С помощью команды File (Файл) | New From Template (Новый на основе шаблона) можно создать новый документ на основе шаблона (см. рис. 3.19).

В верхней части диалогового окна New From Template (Новый на основе шаблона) располагаются вкладки, с помощью которых можно переходить между группами шаблонов: Full Page (Целая страница), Label (Наклейки), Envelope (Конверты), Side-Fold (Фальцованные), Web (Web-страницы) и вкладка Browse (Обзор), с помощью которой можно указать путь к пользовательскому шаб­лону на диске.

Применение в работе шаблонов дает возможность экономить время на рутинных операциях создания и форматирования доку­мента. Имеет смысл создать набор шаблонов для документов,

требующихся наиболее часто (например визитных карточек, ме­ню, буклетов в одну, две и три складки, календарей и т.д.), и в дальнейшем использовать их.

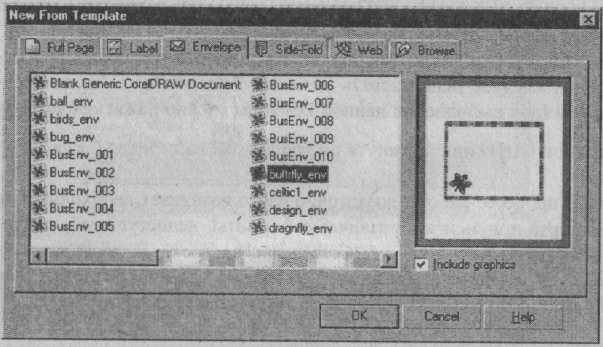

Рис. 3.19. Диалоговое окно New From Template (Новый на основе шаблона)

Для открытия сохраненного ранее документа используется ко­манда File (Файл) | Open (Открыть) (для ее выполнения можно также нажать комбинацию клавиш Ctrl+O или щелкнуть по кноп­ке Шл на палитре Стандартная}. В результате будет открыто диалоговое окно Open Drawing (Открыть рисунок), в котором можно указать путь к нужному файлу и увидеть миниатюру доку­мента в окне предварительного просмотра.

CorelDRAW способен открывать документы во всех распро­страненных векторных форматах.

Для сохранения документа следует выполнить команду меню File (Файл) \ Save (Сохранить) (данную команду можно также

выполнить, щелкнув по кнопке ШИ на палитре Стандартная или нажав сочетание клавиш Ctrl+S). В результате будет открыто диалоговое окно Save Drawing (Сохранить рисунок), в котором можно указать папку, в которой требуется сохранить документ, а также выбрать формат файла и параметры сохранения.

При выполнении команды Save (Сохранить) данное диалого­вое окно открывается только при первом сохранении документа, а в дальнейшем сохранение происходит с теми параметрами, кото-

рые были указаны в первый раз. Если документ требуется сохра­нить с другими параметрами, необходимо выполнить команду Save As (Сохранить как) - в этом случае будет открыто диалого­вое окно Save Drawing (Сохранить рисунок), в котором можно будет выбрать новые параметры сохранения.

При необходимости использовать в работе растровые изобра­жения следует использовать команду File (Файл) \ Import (Им­порт) (для выполнения данной команды можно нажать сочетание

клавиш Ctrl+I или щелкнуть по кнопке 5-J на палитре Стандарт­ная).

В процессе работы достаточно часто возникает необходимость экспорта документа в различные форматы, недоступные в диало­говом окне Save Drawing (Сохранить рисунок). В таких случаях следует использовать команду File (Файл) \ Export (Экспорт) (для ее выполнения можно также нажать сочетание клавиш Ctrl+E или

кнопку ШШ на палитре Стандартная).

С помощью данной команды можно экспортировать как целую страницу, так и выделенные объекты практически в любой формат.

При наличии сканера можно выполнять сканирование непосредст­венно из CorelDRAW, выполнив команду File (Файл) \ Acquire Image (Получить изображение) | Acquire (Получить) и выполнив настройку параметров сканера в диалоговом окне модуля сканирования.

Использование свитка Object Manager (Диспетчер объектов)

В процессе работы над сложными документами очень удобно использовать свиток Object Manager (Диспетчер объектов), в котором наглядно, иерархически, отображаются все присутст­вующие в документе страницы, слои и объекты (см. рис. 3.20).

Можно изменять порядок расположения объектов в преде­лах слоя или между слоями, перетаскивая их мышью в окне свитка; выделять, удалять, группировать и копировать объек­ты, а также изменять цвета контура и заливки и осуществлять управление слоями.

Чтобы открыть данный свиток, следует выбрать команду Window (Окно) | Dockers (Свитки) \ Object Manager (Диспетчер объектов).

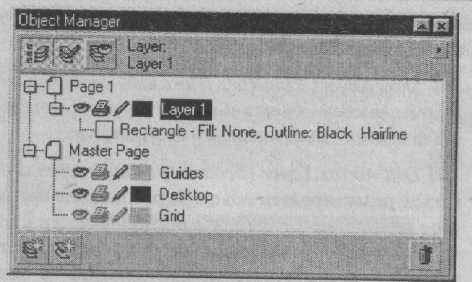

Рис. 3.20. Свиток Object Manager (Диспетчер объектов)

С помощью свитка Object Manager (Диспетчер объектов), объект, выделенный в Object Manager (Диспетчер объектов), автоматически выделяется в рабочей области, и наоборот. По умолчанию каждый слой в окне свитка обозначается надписью Layer (Слой) с порядковым номером, однако название слоя может быть произвольным образом изменено пользователем. Для пере­именования слоя необходимо два раза щелкнуть по его имени, после чего ввести новое название слоя. Пиктограмма глаза . , расположенная слева от имени слоя, позволяет щелчком мыши отключать отображение всех расположенных на данном слое объ­ектов. Сами объекты при этом сохраняются, но становятся неви­димыми. Для включения отображения объектов на слое необхо­димо повторно щелкнуть на затененном значке глаза.

Пиктограмма принтера =*' позволяет запрещать или разрешать печать всех расположенных на данном слое объектов.

Пиктограмма карандаша * позволяет защитить все располо­женные на слое объекты от редактирования либо разрешить их редактирование.

Иерархия расположения объектов предусматривает группиров­ку объектов по страницам (Page), затем по слоям (Layer) и, в по­следнюю очередь, по порядку их расположения в пределах слоя. Специальная страница-шаблон {Master-Page) предназначена для размещения объектов, которые должны присутствовать на всех страницах документа. На странице-шаблоне располагаются слои направляющих (Guides), сетки (Grid) и рабочего стола (Desktop).

Свиток содержит следующие элементы управления, с помо­щью которых пользователь может определять, какой объем ин-

формации о документе будет отображен в окне свитка, и выпол­нять редактирование документа:
  • JSJ Show Object Properties (Показать свойства объекта)
    рядом с именем объекта выводится вся информация о цвете
    его заливки, а также толщине и цвете контура;
  • ш Edit Across Layer (Редактирование через слои) — поз­
    воляет редактировать объекты, расположенные на любом
    слое независимо от того, какой слой выделен в окне свит­
    ка. При отключении данной опции редактировать можно
    только те объекты, которые расположены на выделенном
    слое;
  • lSj Layer Manager View (Диспетчер видов) - при использо­
    вании данного режима в окне свитка отображаются только
    слои, а все объекты вместе с их параметрами скрываются;
  • ШШ New Layer (Новый слой) - создает новый пустой слой.
    Новый слой создается выше предыдущих, однако его по­
    ложение можно изменить, для чего следует перетащить
    слой мышью;
  • (ЛИ New Master Layer (Новый шаблон) — создает новую
    страницу-шаблон;
  • IS Delete (Удалить) - удаляет выделенный объект, слой
    или группу объектов.

Для переноса или копирования объекта с одного слоя на дру­гой можно также использовать команды меню свитка Object. Manager (Диспетчер объектов)\ Move To Layer (Переместить на слой) и Copy To Layer (Копировать на слой). После выбора одной из этих команд следует указать в окне свитка слой, на который должен быть помещен выделенный объект.

Каждому слою может быть назначен свой цвет, которым будут показаны абрисы объектов в режимах Wireframe (Каркас) и Simple Wireframe (Упрощенный каркас). Это даст возможность легко определять, какому слою принадлежит объект.

Чтобы выбрать цвет слоя, "а также установить другие парамет­ры, нужно выполнить щелчок правой кнопкой мыши по имени слоя в окне свитка Object Manager (Диспетчер объектов). В ре­зультате появится диалоговое окно свойств слоя (см. рис. 3.21).

С помощью цветовой палитры Layer Color (Цвет слоя) группы Color (Цвет) можно присвоить слою любой цвет. Этим цветом слой будет отмечен в свитке Object Manager (Диспетчер объек­тов), и этим же цветом будут показаны контуры объектов в режи­ме Wireframe (Каркас). Данная возможность очень удобна в про­цессе работы со сложными многослойными макетами, так как позволяет легко различать и выделять объекты, расположенные на разных слоях.

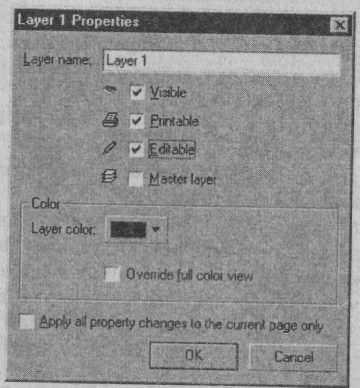

Рис. 3.21. Диалоговое окно свойств слоя

Привязка и выравнивание объектов

CorelDRAW 11 является очень удобным и совершенным сред­ством для создания макетов документов, в том числе благодаря мощным средствам выравнивания и расположения объектов. Для точного расположения объектов на листе CorelDRAW 11 предо­ставляет следующие средства выравнивания объектов.

***J Snap To Grid (Привязать к сетке)

Чтобы включить режим выравнивания объектов по сетке, сле-

SS8

дует щелкнуть по кнопке lib, расположенной на палитре Свойств, или выполнить команду View (Вид) \ Snap To Grid (Привязать к сетке). Параметры сетки можно настроить на вкладке Grid (Сет­ка) диалогового окна Options (Опции), выбрав пункт Document (Документ) \ Grid (Сетка).

Диалоговое окно настройки сетки содержит следующие опции:
  • Frequency (Частота) - переключатель позволяет устано­
    вить частоту линий сетки на единицу измерения отдельно
    по горизонтали и вертикали;
  • Spacing (Расстояние) — переключатель позволяет задать
    шаг сетки через равные промежутки отдельно по горизон-

• тали и вертикали;
  • Show grid (Показать сетку) — флажок делает сетку види­
    мой. Тот же результат можно достичь, щелкая по миниа­
    тюре глаза свитка Object Manager (Диспетчер объектов);
  • Snap to grid (Привязать к сетке) - устанавливает привязку
    объектов к линиям сетки;
  • Show grid as lines (Показывать сетку линиями) - сетка
    отображается в виде пунктирных линий;
  • Show grid as dots (Показывать сетку точками) — сетка
    отображается в виде точек;
  • Snap to Object (Привязать к объекту) - при установке
    данного флажка становятся доступными два режима на­
    стройки поведения объектов при их взаимной привязке: в
    первом происходит привязка во всех узлах объекта, а так­
    же положения указателя мыши, а во втором - только к це­
    левым узлам и положению указателя мыши (данные на­
    стройки определяют работу в режиме Snap To Objects
    (Привязать к объектам),
    см. ниже).

jbli Snap To Guides (Привязать к направляющим) Чтобы включить режим выравнивания объектов по направляю­щим, нужно щелкнуть по кнопке Ш, расположенной на палитре Свойств, или выполнить команду View (Вид) \ Snap To Guidelines (Привязать к направляющим). Чтобы добавить в документ направ­ляющие, следует установить указатель мыши на вертикальную (для добавления вертикальной направляющей) или горизонтальную линей­ку, нажать левую кнопку мыши и перетащить новую направляющую в требуемую позицию. Направляющим можно также задавать наклон, для чего нужно два раза щелкнуть по направляющей, после чего по­вернуть ее с помощью маркеров вращения. Центр вращения можно перемещать в произвольное место.

Для удаления направляющей необходимо выделить ее и нажать клавишу Delete.

Чтобы точно настроить цвет, положение, а также угол наклона направляющих, следует вызвать диалоговое окно настройки пара­метров направляющих, выбрав команду Tools (Сервис) | Options (Опции) | Guidelines (Направляющие).

В данном диалоговом окне можно задать цвет, которым на­правляющие будут показаны в рабочей области документа {Default Guideline Color), а также включить отображение направляющих {Show Guidelines) и режим привязки к ним {Snap To Guidelines).

Настройка направляющих в диалоговом окне содержит сле­дующие вкладки:
  • Horizontal (Горизонтальные) - позволяет настроить поло­
    жение горизонтальных направляющих путем ввода циф­
    ровых значений; добавить {Add), переместить {Move) или
    удалить {Delete) направляющие, а также очистить все на­
    правляющие {Clear);
  • Vertical (Вертикальные) — позволяет настроить положение
    вертикальных направляющих;
  • Guides (Наклонные) — позволяет настроить положение на­
    клонных направляющих. Для установки их положения может
    применяться два метода, для выбора которых служит список
    Specify (Метод): Angle and I Point (Угол и 1 точка) и 2 Points
    (2 точки).
    В случае выбора первого метода (он задан по
    умолчанию) для задания наклона направляющей устанавли­
    ваются точные координаты точки, через которую будет про­
    ходить направляющая, и угол ее наклона; в случае выбора
    второго — точные координаты двух точек, через которые бу­
    дет проходить направляющая;
  • Presets (Заготовки) — предоставляет набор заготовок, поз­
    воляющих расположить направляющие определенным обра­
    зом.

С помощью переключателя User Defined Presets (Определяе­мые пользователем заготовки) можно создавать собственные наборы расположения направляющих, а также параметров коло­нок и сетки (см. рис. 3.22).

Для настройки выбранной направляющей следует выполнить но ней двойной щелчок мышью, и диалоговое окно будет открыто па нужной вкладке.

Примечание: чтобы защитить направляющую от случайного смещения, нужно щелкнуть по ней правой кнопкой мыши и выбрать в контекстном

меню команду Lock Object (Закрепить объект). Чтобы переместить за­крепленную направляющую, следует щелкнуть на ней правой кнопкой мыши и выбрать в контекстном меню команду Unlock Object (Освобо­дить объект).

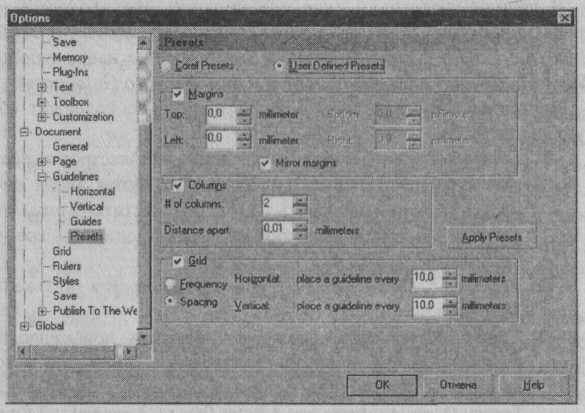

Рис. 3.22. Диалоговое окно настройки пользовательского шаблона расположения направляющих

Сетка и направляющие находятся на специальных слоях страницы-шаблона. Поэтому они будут располагаться на каж­дой странице документа. В диалоговом окне свойств слоя можно изменить цвет, которым будут показаны линии сетки и направляющих в рабочей области, а также запретить или раз­решить редактирование направляющих.

—-i Snap To Objects (Привязать к объектам) Чтобы включить режим привязки к объектам, следует щелк­нуть по кнопке 5т, расположенной на палитре Свойств, или выполнить команду View (Вид) | Snap To Objects (Привязать к объектам). Данный режим позволяет осуществлять привязку одних объектов к другим, что облегчает их взаимное расположение.

Настройка режимов привязки к объектам осуществляется в диалоговом окне настройки параметров сетки (см. выше).
